横向滚柱导向支撑组件结构设计

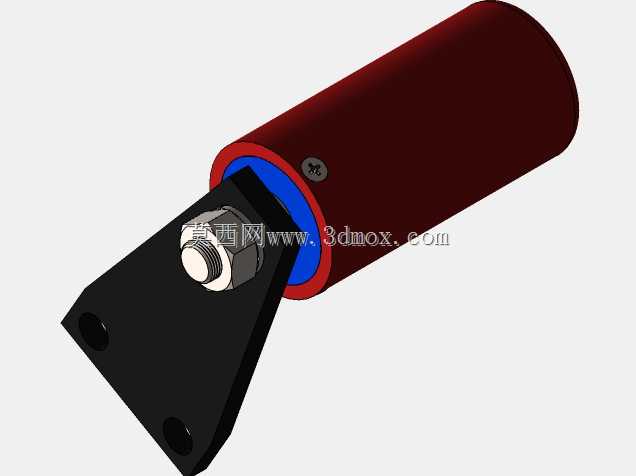

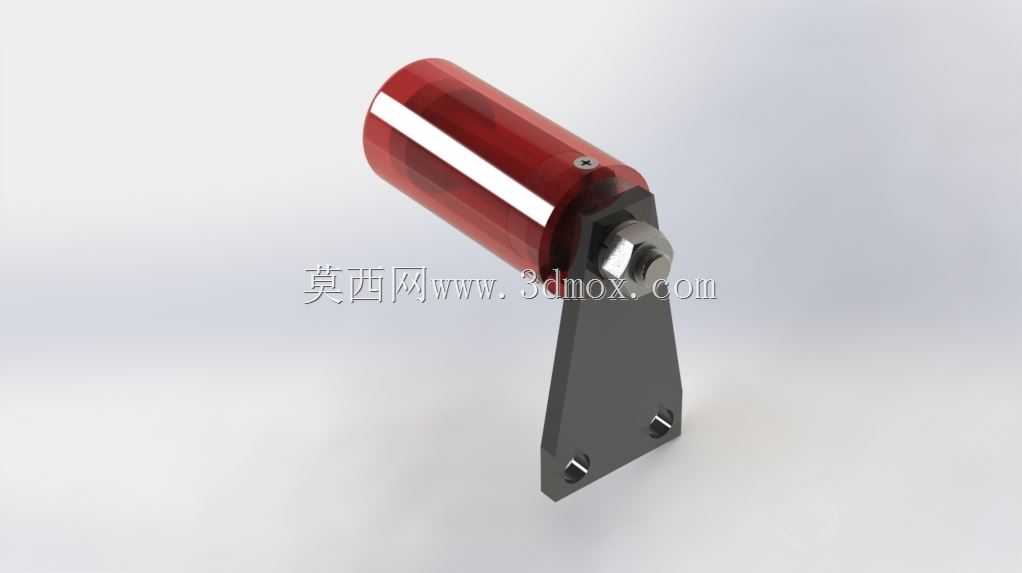

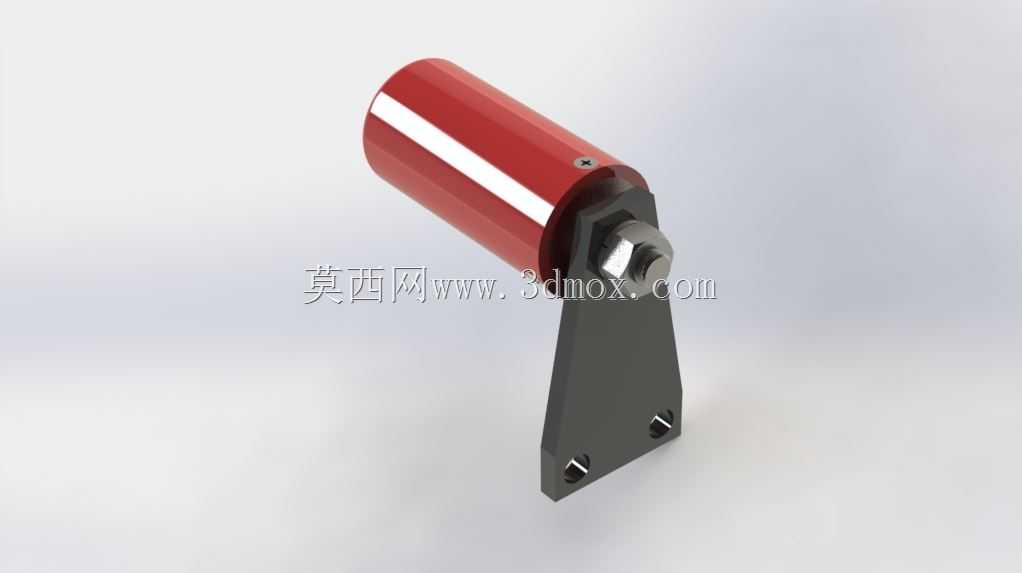

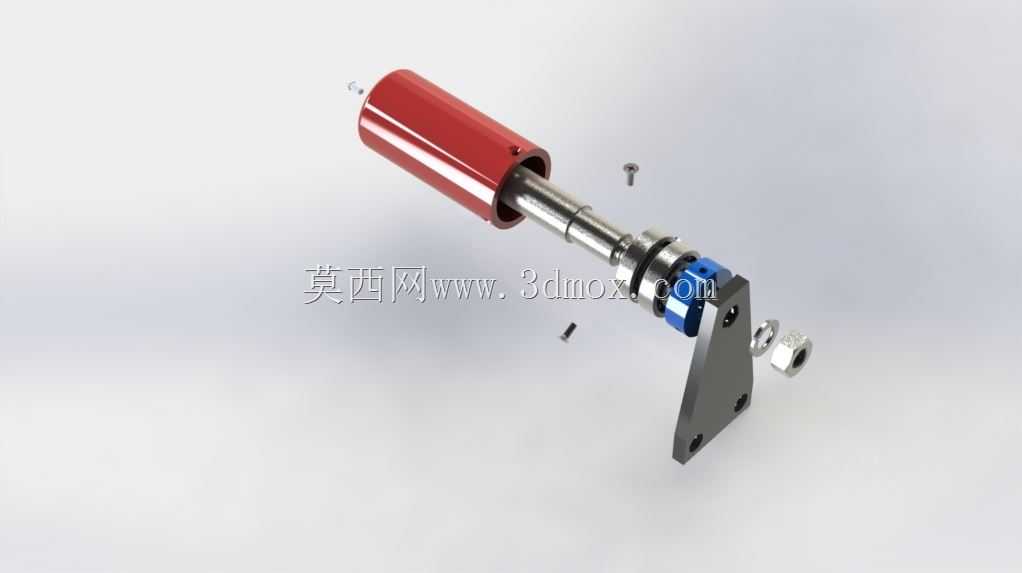

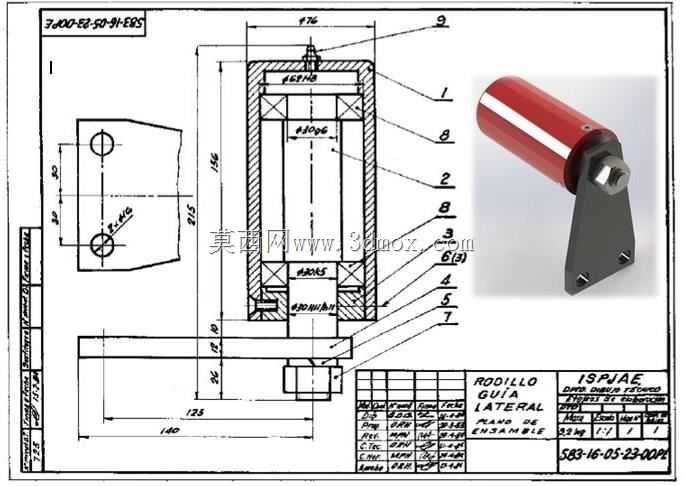

该横向滚柱导向组件主要应用于需要低摩擦直线往复运动的工业场景，常见于小型自动化输送线的横向位移工位、轻工设备的往复进给单元、教学实训台的直线运动模块，也可适配小型专用设备的横向导向需求，为运动部件提供平稳的横向支撑与精准的运动轨迹约束。组件核心功能是通过内部滚柱的滚动接触，将滑动摩擦转化为滚动摩擦，大幅降低运动过程中的阻力，减少部件磨损，同时保证横向运动过程中的径向承载能力，避免运动过程中出现偏摆、卡滞问题，适配中等载荷下的高频次往复横向运动工况。从设计思路来看，该组件采用套筒式集成化结构，将滚柱、保持架、支撑轴、安装座整合为一体式单元，外壳采用圆柱形封闭结构，既可以对内部滚动元件形成防护，阻挡加工碎屑、粉尘进入滚道接触面，也能提升整体结构的抗扭刚度，保证受力均匀。内部采用双排滚柱对称布置的设计，滚柱沿轴向均匀排布在保持架内，可同时承受径向载荷与一定的轴向倾覆力矩，相比单排滚珠结构，滚柱的线接触形式拥有更高的承载上限，抗冲击性能更优，适合存在小幅振动的工位使用。端盖采用嵌入式密封结构，配合两端的限位挡圈对内部滚柱形成轴向约束，防止运动过程中滚柱脱出，同时预留润滑脂存储空间，可实现长期免维护运行。从安装边界与尺寸来看，组件主体套筒外径为76mm，整体轴向长度156mm，底部安装座采用L型折弯支撑结构，安装面的横向定位尺寸为140mm，纵向定位尺寸为125mm，安装孔采用对称双孔布置，孔中心距为45mm，可直接通过螺栓固定在设备安装基板上，无需额外加工复杂的安装槽位。端部输出连接端采用标准外六角锁紧结构，可直接与横向运动的负载部件连接，对接过程无需额外定制转接件，适配性较强。安装时需保证组件轴线与运动方向完全平行，两安装面的平面度公差控制在0.05mm以内，避免安装偏斜导致滚柱局部受力不均，缩短组件使用寿命。该结构整体紧凑，占用安装空间小，相比传统拼接式导轨组件，集成式的设计减少了装配累积误差，运动精度更稳定，既可以用于工业设备的功能模块搭建，也适合作为机械教学的实物演示案例，帮助理解滚动导向的工作原理与结构组成。
