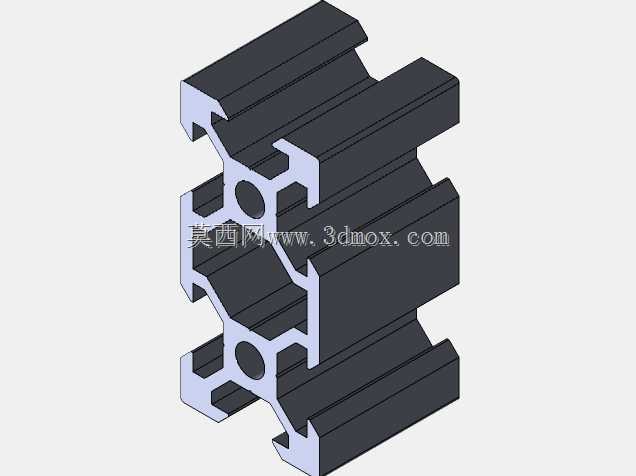

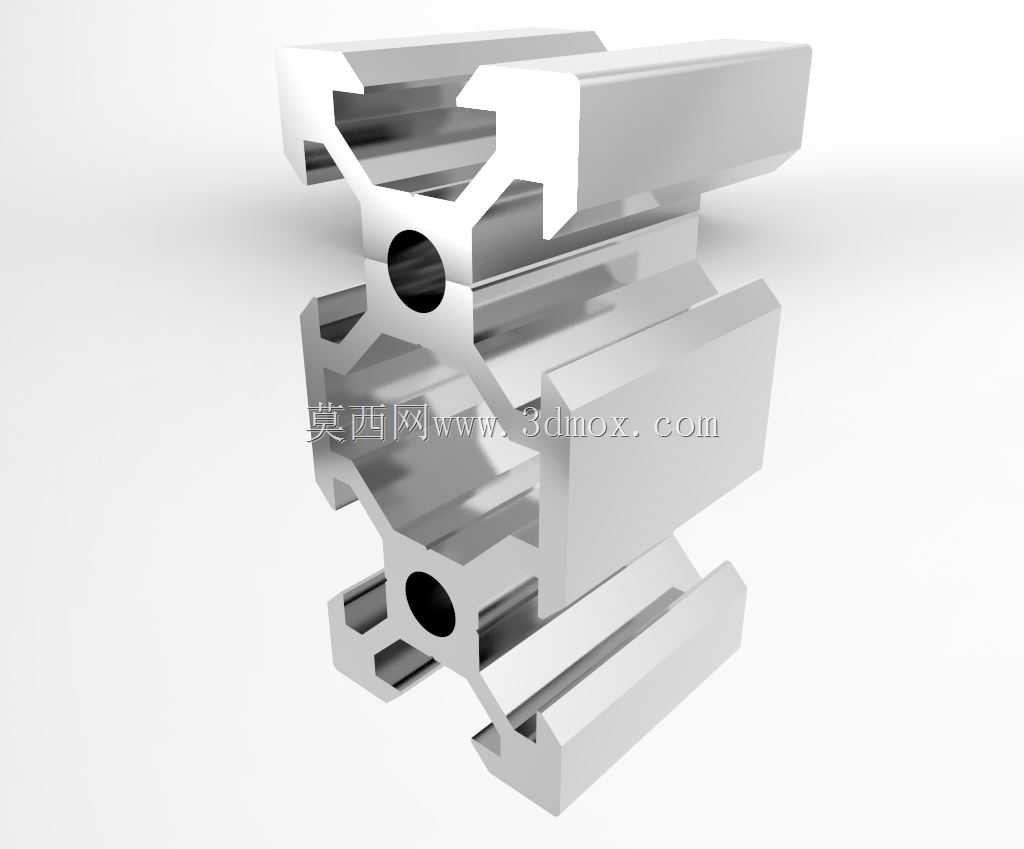

20x40规格V型槽直线导轨结构设计

这款V型槽直线导轨是面向线性传动场景开发的导向承载构件，核心适配桌面级数控加工设备、桌面3D打印设备的运动轴搭建需求，同时也可用于小型自动化输送工位、非标检测设备的直线运动导向单元，在小型DIY数控设备、创客类加工装备领域有着极高的适配性。从实际使用场景来看，这类导轨能够为运动部件提供稳定的直线运行轨迹，承受运动过程中的径向与侧向载荷，避免运动过程中出现偏移、卡顿的问题，保障设备运行的精度与平顺性。在功能特性上，该导轨采用V型槽结构设计，配合对应的V型滚轮即可实现低阻力的滚动传动，相比传统的方形导轨配合滑块的结构，装配难度更低，后期维护清洁也更加便捷，开放式的槽体结构不易积攒加工产生的碎屑，即使在有少量切屑、粉尘的加工环境下，也能保持顺畅的运行状态，不会因为异物卡滞影响传动效率。设计思路上，这款导轨采用20x40的截面规格，是在标准工业铝型材的基础上优化了V型导向槽的结构，既保留了铝型材轻量化、易裁切加工的优势，又通过槽型的精度设计满足线性导向的精度要求，型材本体采用一体化挤压成型的结构，整体刚性充足，能够满足小型设备运动轴的承载需求，不需要额外加装复杂的导向辅助构件。在尺寸与安装边界上，该导轨截面宽度为40mm、厚度为20mm，支持多种长度规格的裁切适配，可根据设备的实际行程需求选择对应长度的型材，安装时可通过型材自带的T型槽位使用T型螺栓直接固定在设备机架上，不需要额外设计复杂的安装基座，安装孔位可根据实际装配需求灵活调整，适配不同的机架结构设计。导轨的V型槽角度经过优化，与配套滚轮的接触面积合理，既能够保证传动过程中的接触刚度，又能将滚动摩擦阻力控制在较低水平，运动过程中噪音小，运行平稳，在高速往复运动的场景下也能保持良好的导向精度，不会出现明显的振动或偏移问题。对于设备搭建者来说，这类导轨的通用性极强，既可以用于单轴的直线运动模组搭建，也可以组合成XY十字运动平台，适配不同的设备构型需求，在小型数控雕刻、3D打印、自动点胶、物料移送等场景下都能发挥稳定的导向作用。
