2020规格V型槽直线导轨铝型材构件

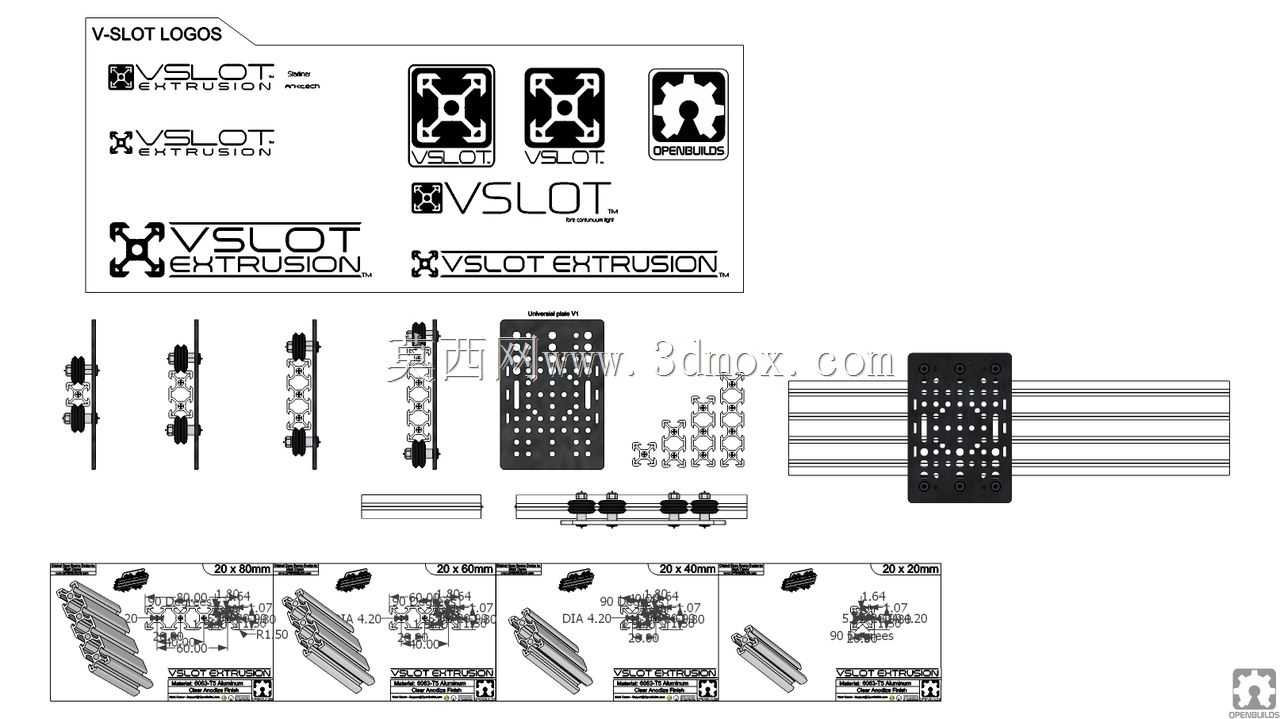

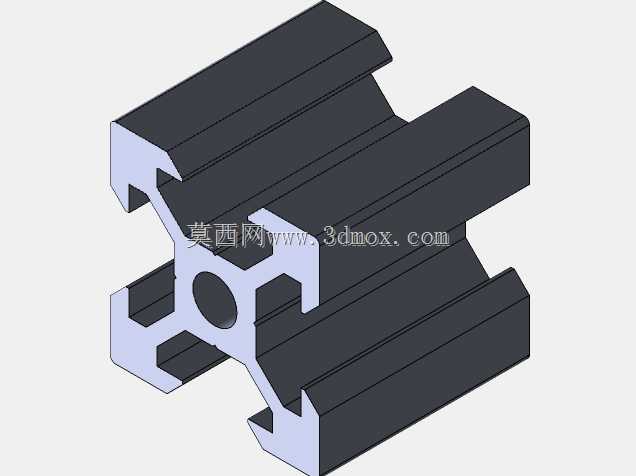

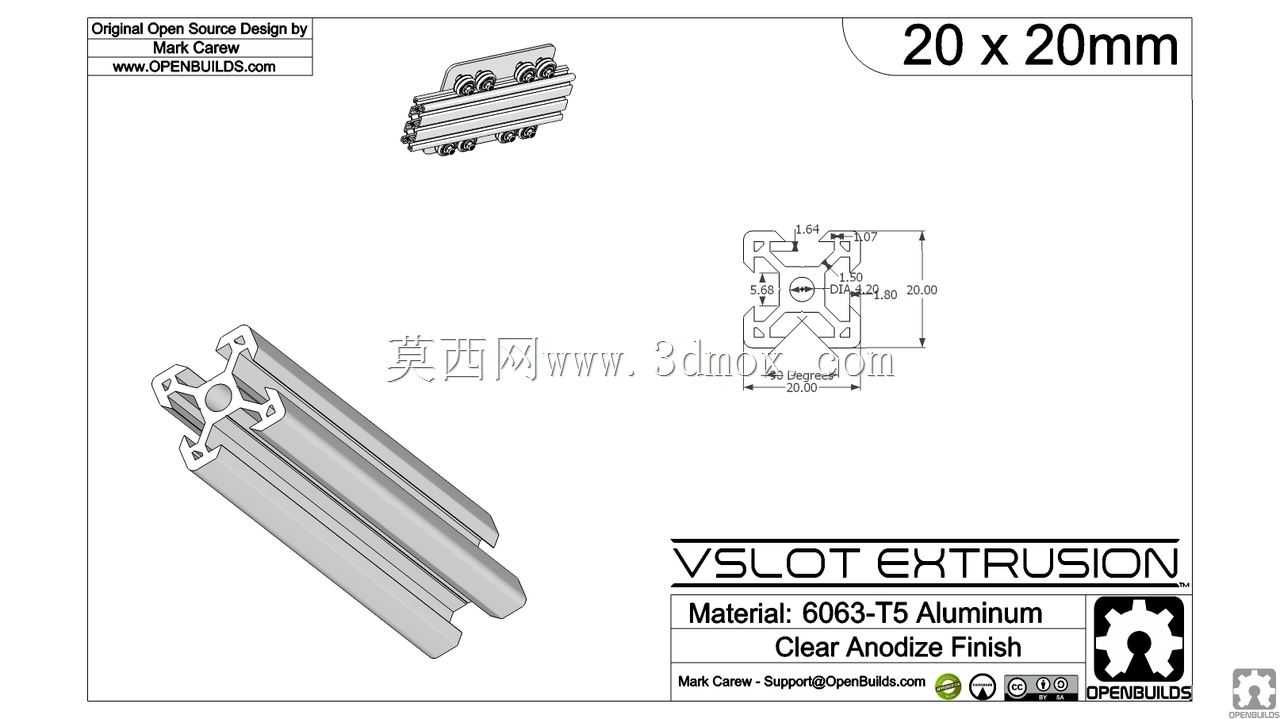

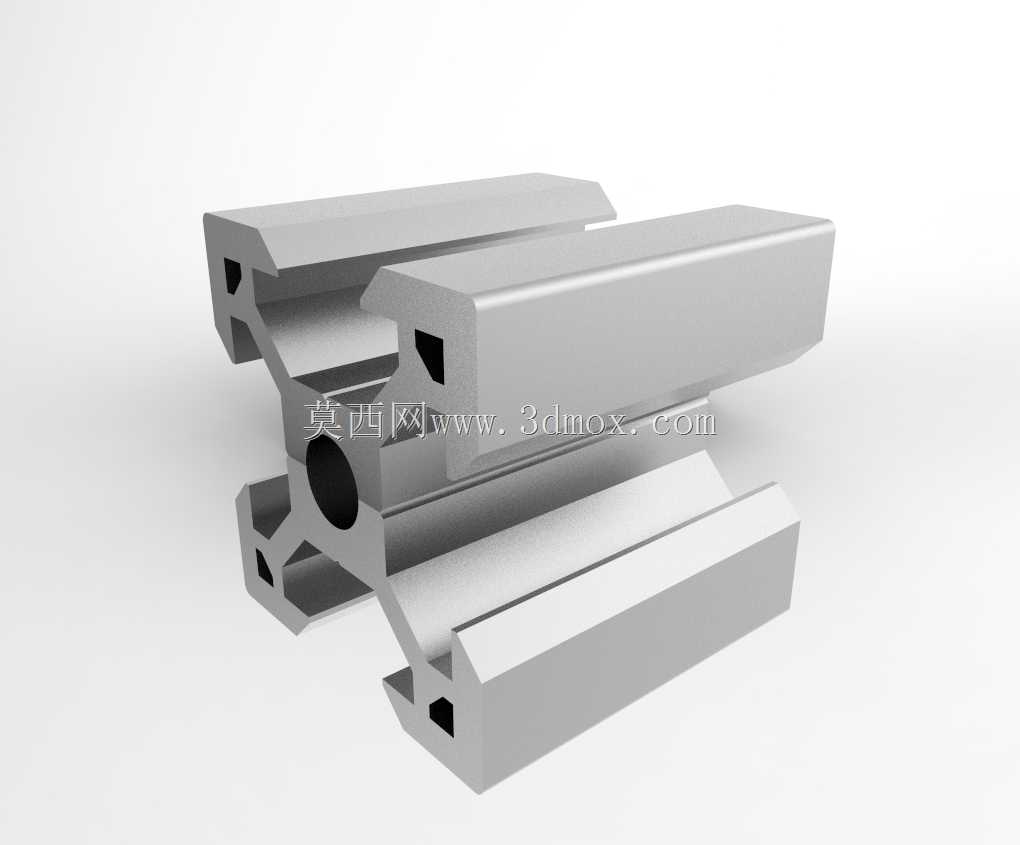

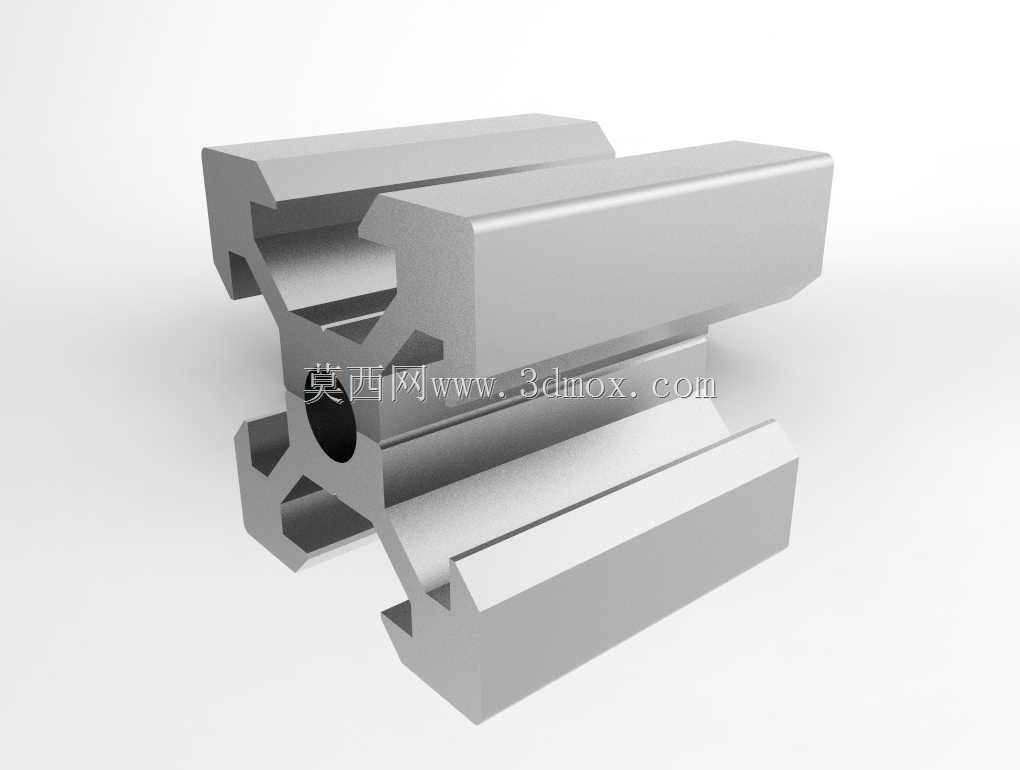

这款V型槽线性导向构件，是桌面级数控加工设备、桌面级增材制造设备传动系统中的核心导向部件，主要承担运动部件的精准直线导向、载荷承载以及运动轨迹约束功能，在小型自动化作业工位、DIY数控作业平台、创客类加工设备中应用十分广泛。从实际使用场景来看，这类构件常搭配配套的V型滚轮使用，滚轮嵌入V型槽内滚动，相比传统滚珠导轨，它的安装容错率更高，对安装面的平面度要求相对宽松，同时开放式的槽型结构不容易积攒加工产生的碎屑，日常维护成本更低，非常适合开放式作业的小型加工设备使用。在功能特性上，该构件采用铝合金挤压成型工艺制作，材质本身重量轻、刚性足够，表面经过阳极氧化处理后具备不错的耐磨性能与抗腐蚀能力，能够在常规车间环境下长期使用而不出现表层锈蚀、磨损过快的问题。构件的截面为20mm×20mm的正方形外轮廓，属于小规格线性导向件，适合承载重量不大的运动模组，比如3D打印机的打印头移动平台、小型雕刻机的主轴滑台、桌面数控铣床的工件移动平台等场景，单根构件可根据实际设备的行程需求裁切为对应长度，适配250mm、500mm、1000mm、1500mm等多种常见的设备行程规格。从设计思路来看，这款构件采用一体化挤压的截面设计，除了核心的V型导向槽之外，截面还集成了标准的铝型材安装槽位，既可以通过配套的T型螺母、角件快速搭建设备框架，也可以直接在型材端面上加工安装孔，实现与设备底座、运动滑台的刚性连接；截面中部预留的中空孔道，既可以减轻构件自身重量，也能够穿设设备的电线、气管等管线，让设备整体走线更加整洁。在安装边界上，该构件的安装基准面为型材的两个相邻直角面，安装时需要保证两根平行布置的导轨的平行度控制在合理范围内，避免滚轮出现卡滞、磨损不均的问题；由于截面尺寸较小，它不适合承载大重量的切削载荷，更多面向轻载、高精度要求的桌面级设备场景，搭配对应的滚轮组件时，能够实现顺滑无卡顿的直线运动，重复定位精度可以满足小型加工、增材制造类设备的使用需求。同系列的构件还有40×40、20×40、20×60、20×80等多种截面规格，可根据设备的载荷大小、行程长度灵活选型搭配，搭建不同规格的小型数控作业平台。
