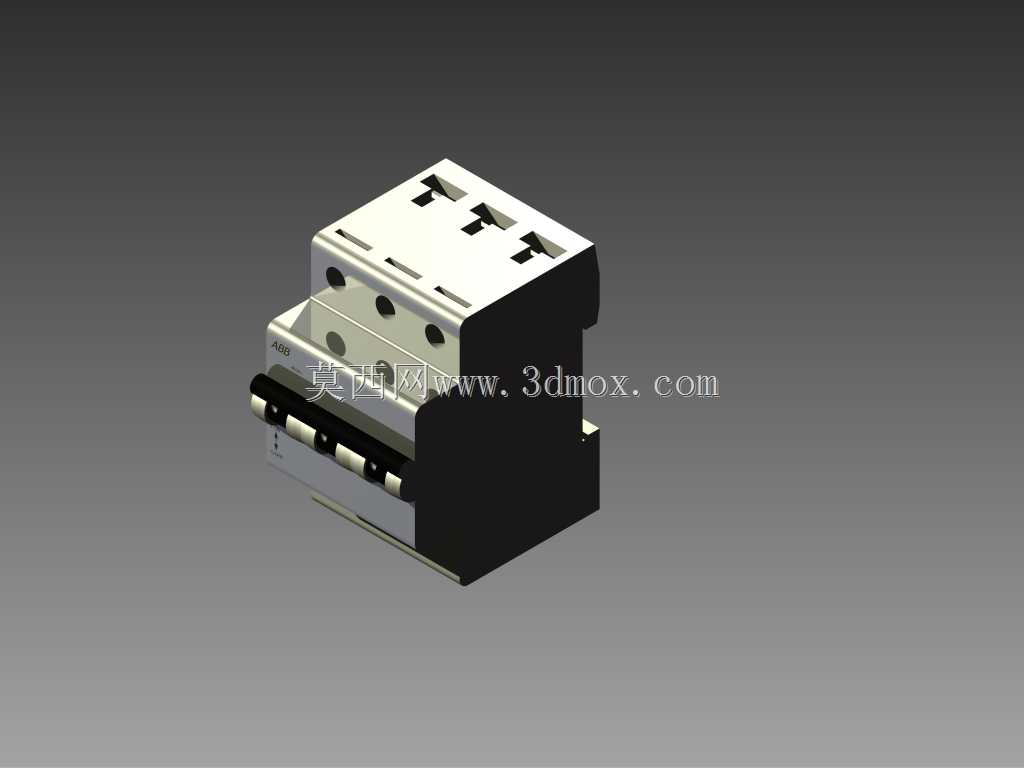

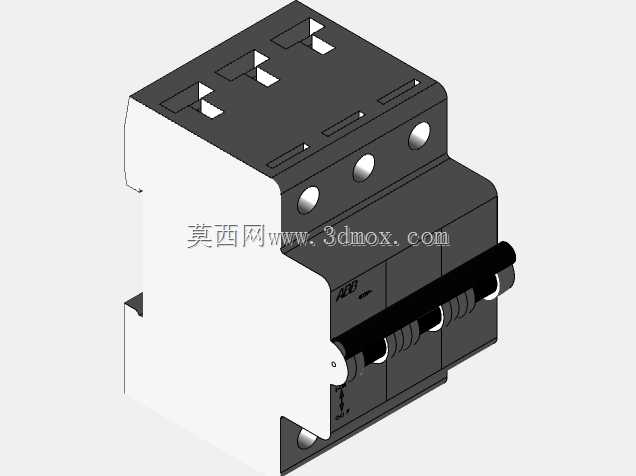

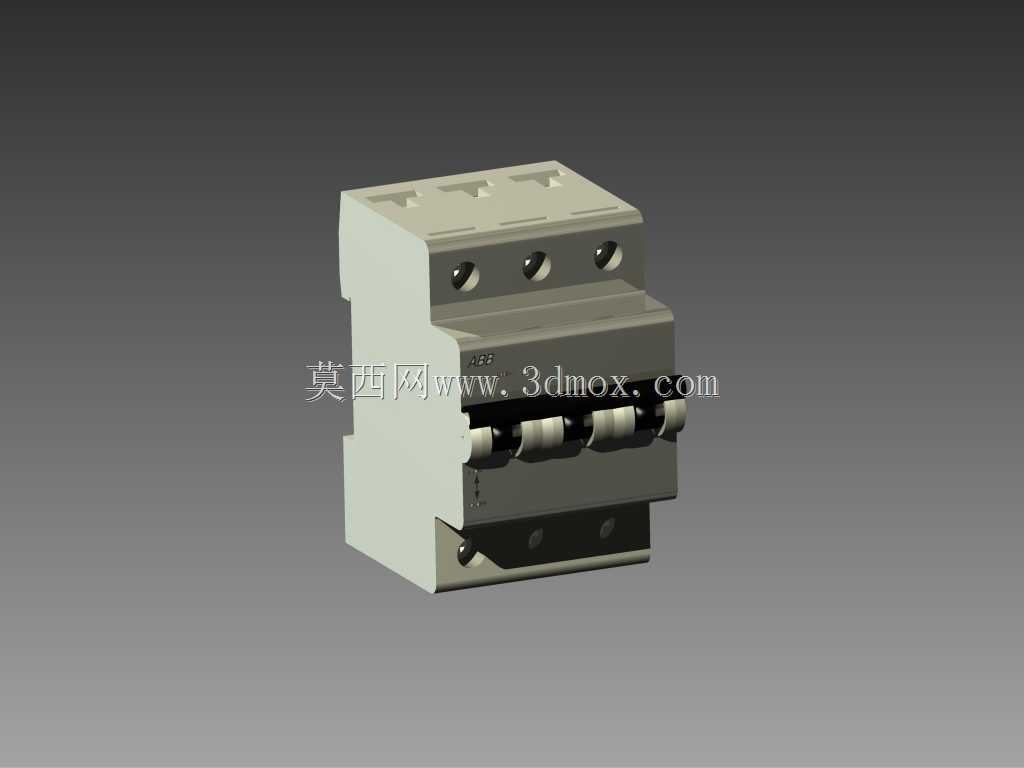

ABB三极塑壳断路器三维结构设计

这款塑壳断路器主要面向低压配电系统的终端保护场景，广泛应用于工业厂房配电柜、商业建筑配电回路、民用住宅入户总闸等场景，承担线路过载保护、短路保护以及电路通断控制的核心作用，是低压配电网络中保障用电安全的关键元器件，能够在线路出现过载电流、短路故障时快速切断回路，避免线路过热起火、用电设备烧毁等安全事故，同时也可作为日常线路检修时的手动隔离开关使用，为运维人员提供安全的作业断电边界。

从功能特性来看，该款三极塑壳断路器可同时对接三相交流电路的三根相线，每一极都配备独立的灭弧结构与脱扣执行机构，操作手柄采用联动设计，合闸与分闸操作时三极同步动作，避免出现单相断电导致的设备缺相运行故障。产品的脱扣机构采用热磁式设计原理，热脱扣元件匹配线路长期过载的电流发热特性，当线路电流长时间超过额定值时，双金属片受热形变推动脱扣机构动作；磁脱扣元件则针对短路大电流的瞬时电磁吸力设计，可在毫秒级时间内触发分闸，快速切断短路故障电流。灭弧室采用多栅格切割结构，能够快速拉长、冷却分断时产生的电弧，避免电弧持续灼烧触头，提升产品的分断能力与使用寿命。

在设计思路上，整体采用模块化拼接结构，外壳分为基座与上盖两部分，通过卡扣与紧固螺丝实现装配，内部的触头组件、脱扣机构、灭弧室、接线端子都采用独立模块化设计，既方便生产过程中的装配调试，也便于后期的故障检修与部件更换。外观设计遵循工业配电设备的人机交互原则，操作手柄突出于壳体正面，合闸、分闸、脱扣三个状态有清晰的位置区分，运维人员可快速判断断路器的工作状态；壳体表面的散热槽设计兼顾了内部元件的散热需求与壳体的结构强度，避免长期工作时内部积温过高影响元件性能。

从安装边界来看，产品采用标准导轨安装结构，背部的卡扣适配行业通用的35mm标准DIN导轨，可直接卡装在配电柜内的标准导轨上，无需额外打孔固定，安装便捷；接线端子分布在壳体上下两端，采用压线式接线结构，适配常规截面积的铜芯导线，端子处配备防触电挡板，避免接线时误触带电部件；整体外形尺寸紧凑，三极结构的宽度匹配标准配电模数，可与其他同模数的配电元器件并排安装在配电柜内，充分利用柜内安装空间，相邻元器件之间预留足够的电气安全间隙，满足低压配电设备的安装规范要求。
