小型AC-DC开关电源板模块结构设计

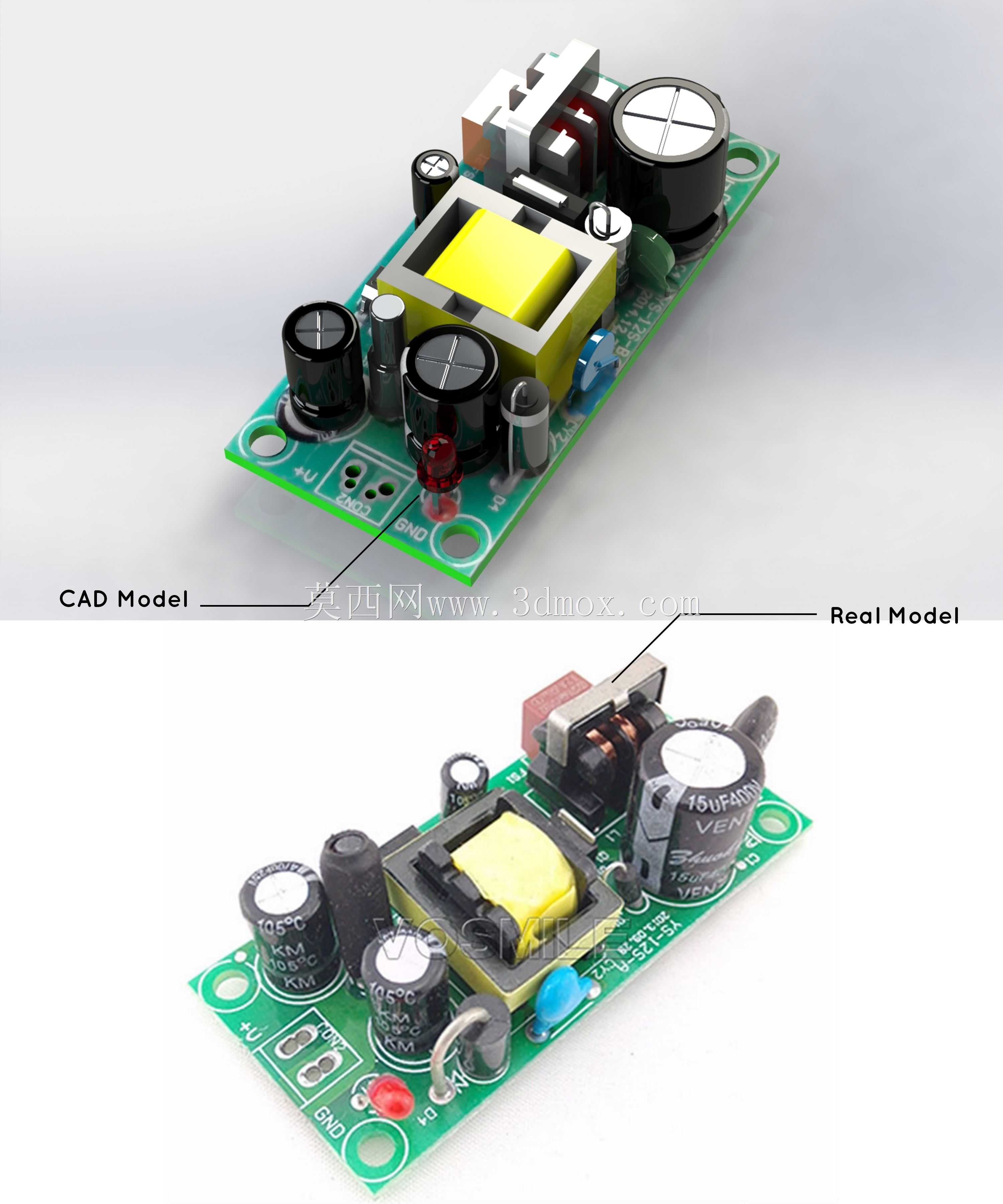

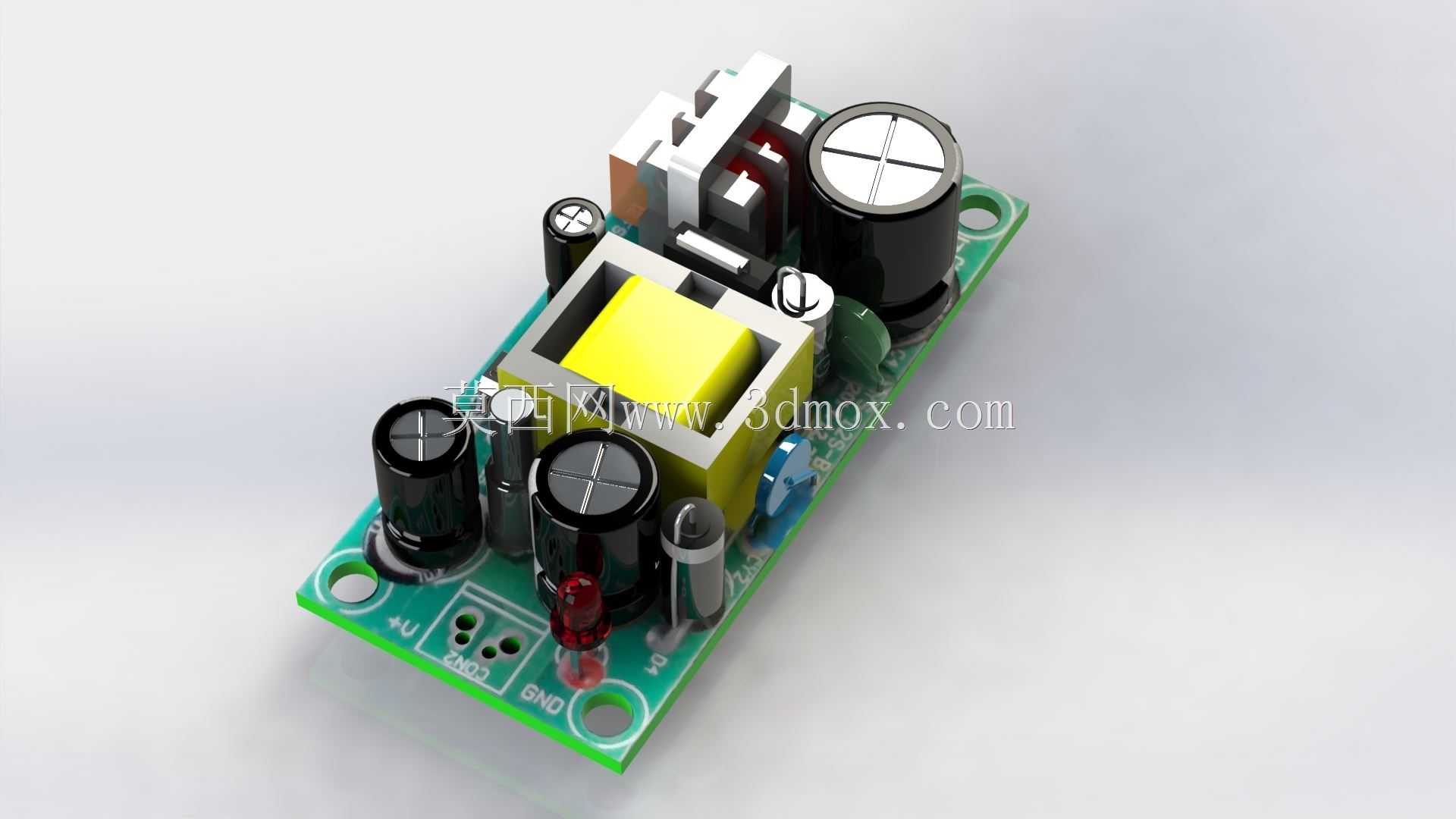

这款小型开关电源板模块是面向小功率低压直流供电场景开发的板载电源组件，核心作用是将民用或工业场景下的交流市电输入，转换为稳定的低压直流输出，为各类小型电子控制板、传感模块、嵌入式设备、低压负载提供持续可靠的供电支持，常见应用场景包括小型工控控制回路供电、智能家居内置电源、消费电子适配器内置板、教学实验平台供电模块、小型物联网终端供电单元等，能够在有限的板载空间内完成交直流转换、稳压、滤波的全流程电源处理功能。

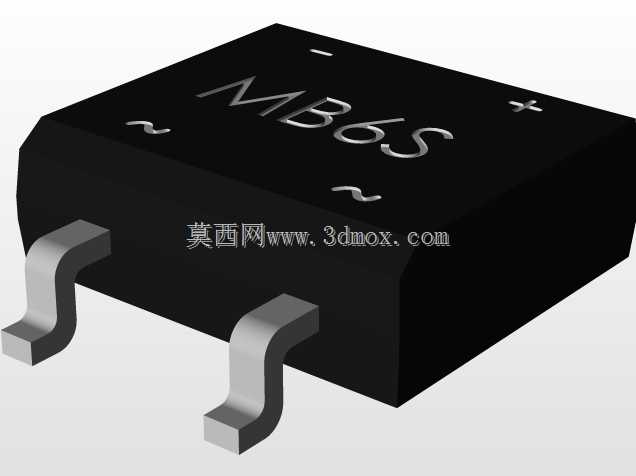

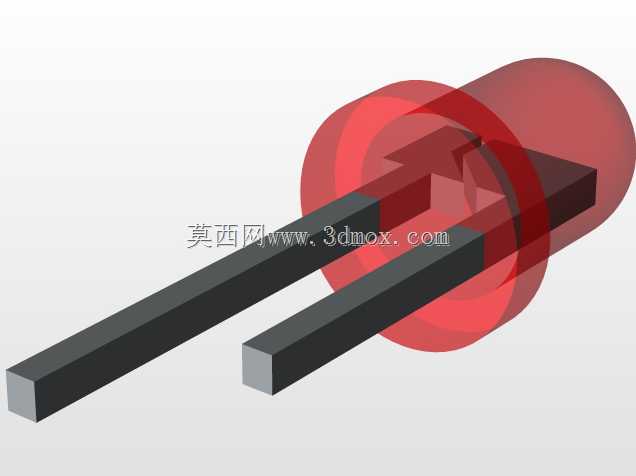

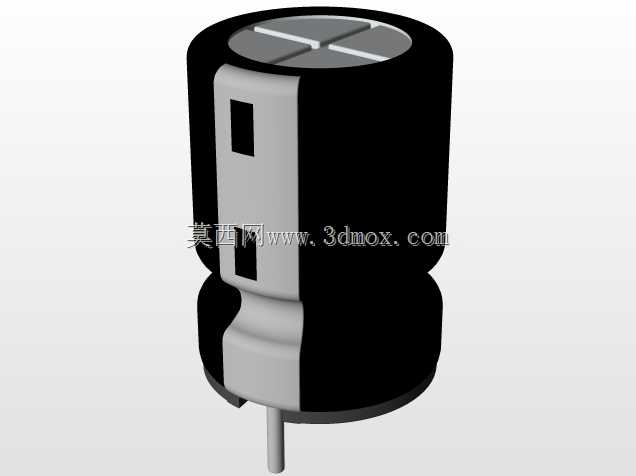

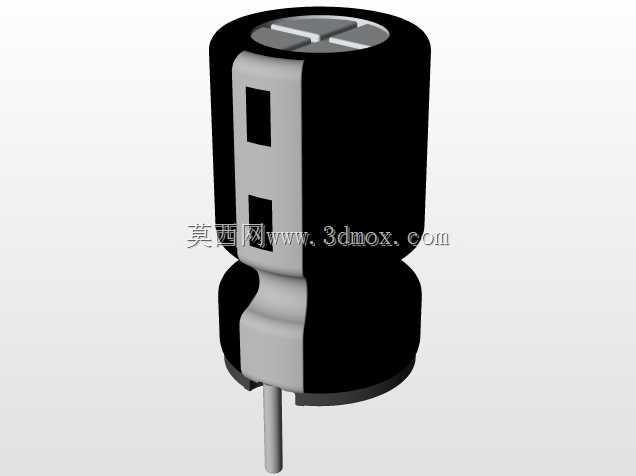

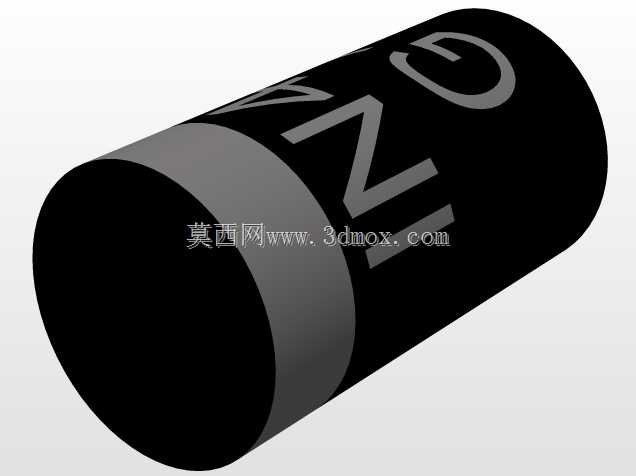

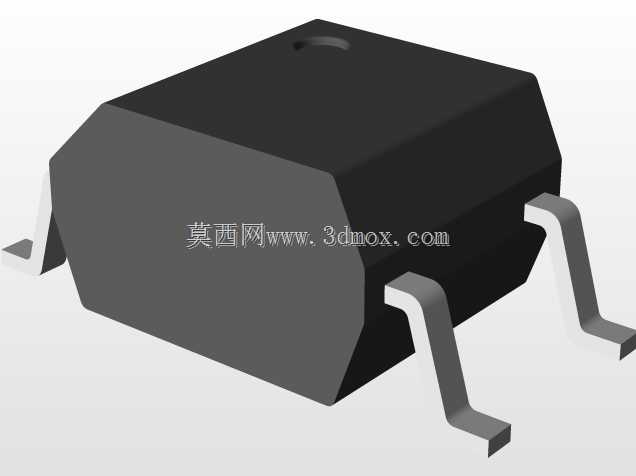

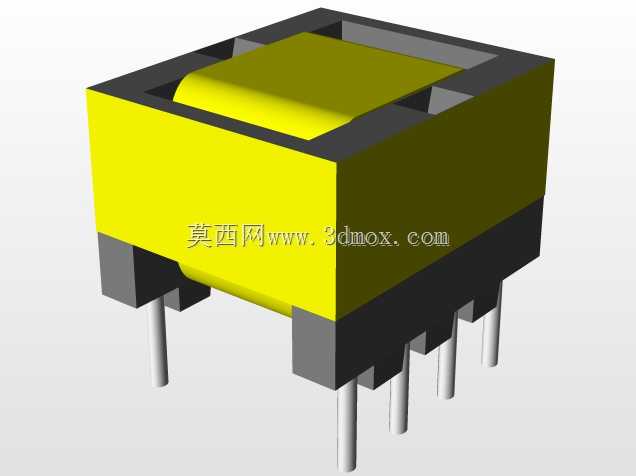

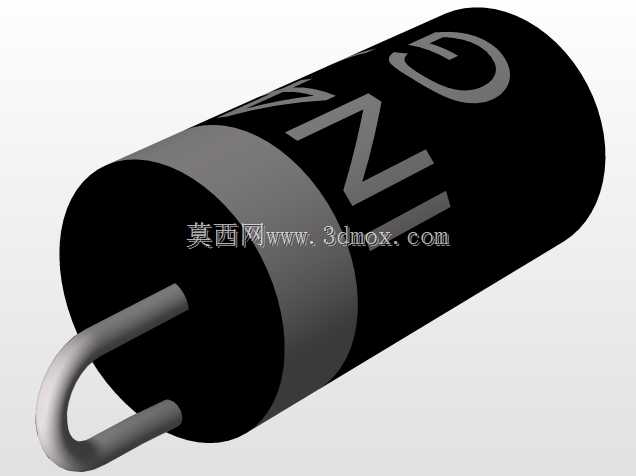

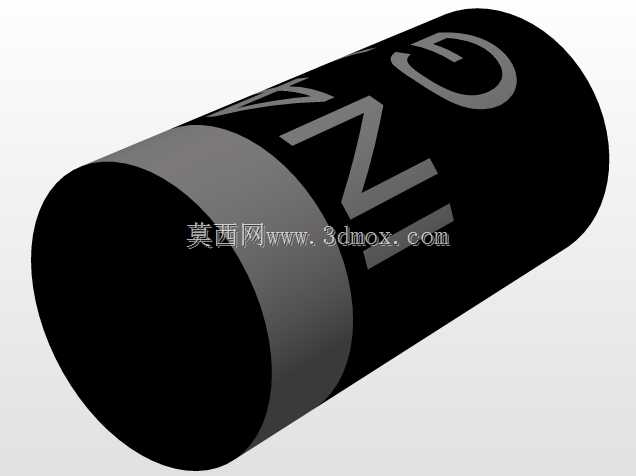

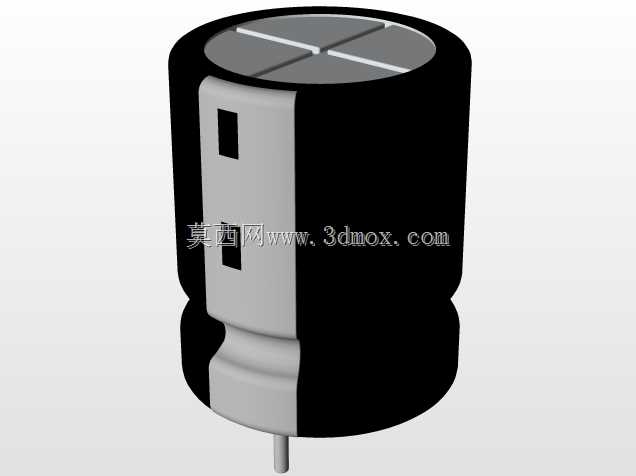

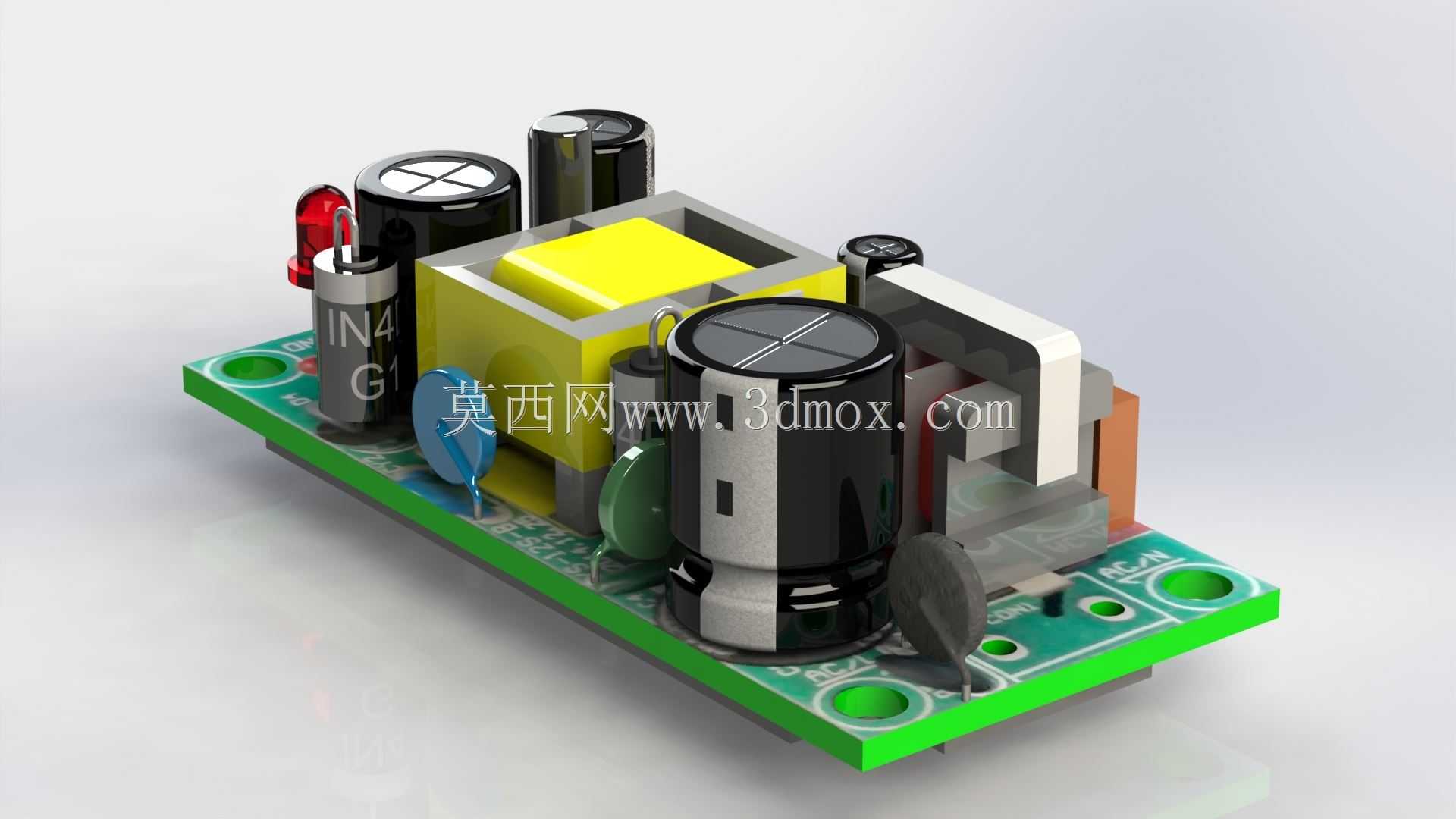

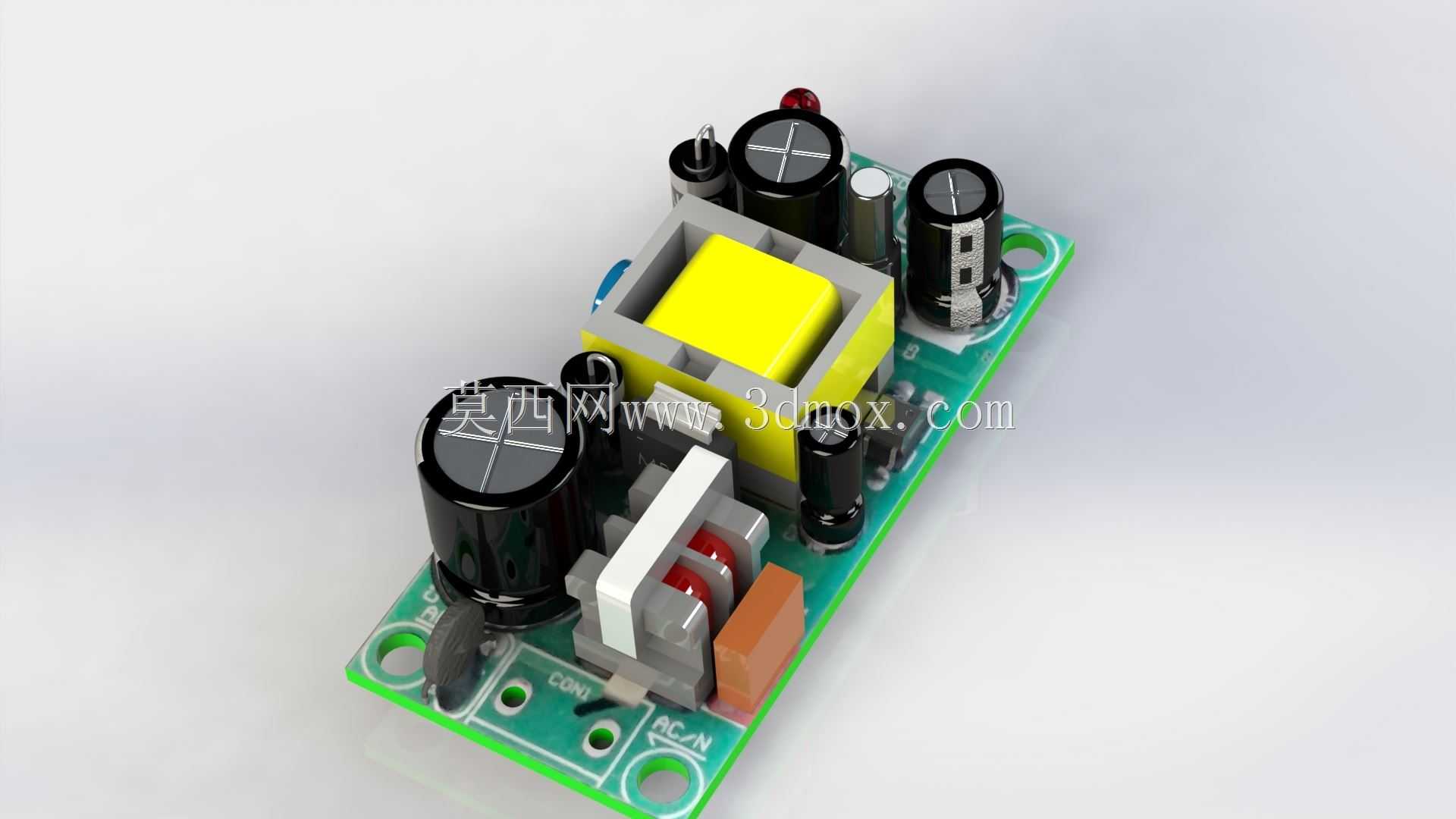

从功能特性来看，该模块采用经典的反激式开关电源拓扑架构，板载集成了输入整流桥、高压滤波电解电容、高频脉冲变压器、功率开关管、输出整流二极管、低压滤波电容、反馈稳压回路、工作状态指示元件等全套电源组件，无需额外搭配外围元件即可独立完成电源转换工作，输出端预留了清晰的正负极标识焊盘，可直接通过导线连接负载，板载的红色指示灯可直观反馈模块的通电工作状态，方便现场调试与故障排查。模块输入端带有过流保护的设计冗余，输出端纹波控制水平能够满足多数普通数字电路、模拟传感电路的供电要求，可在常规温湿度环境下长期稳定工作。

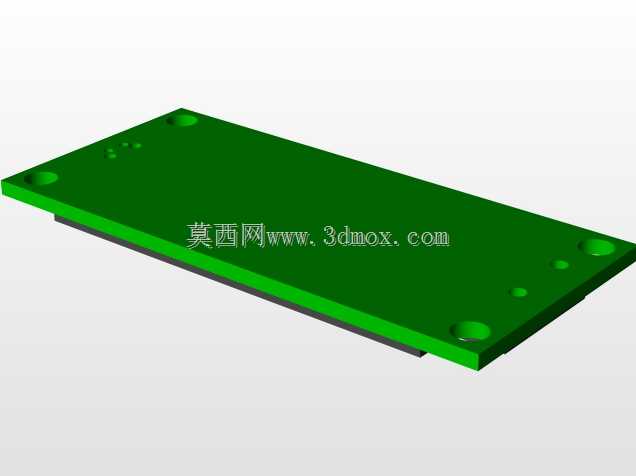

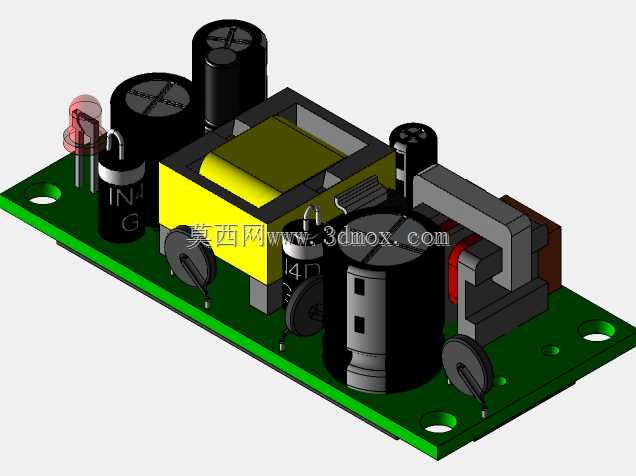

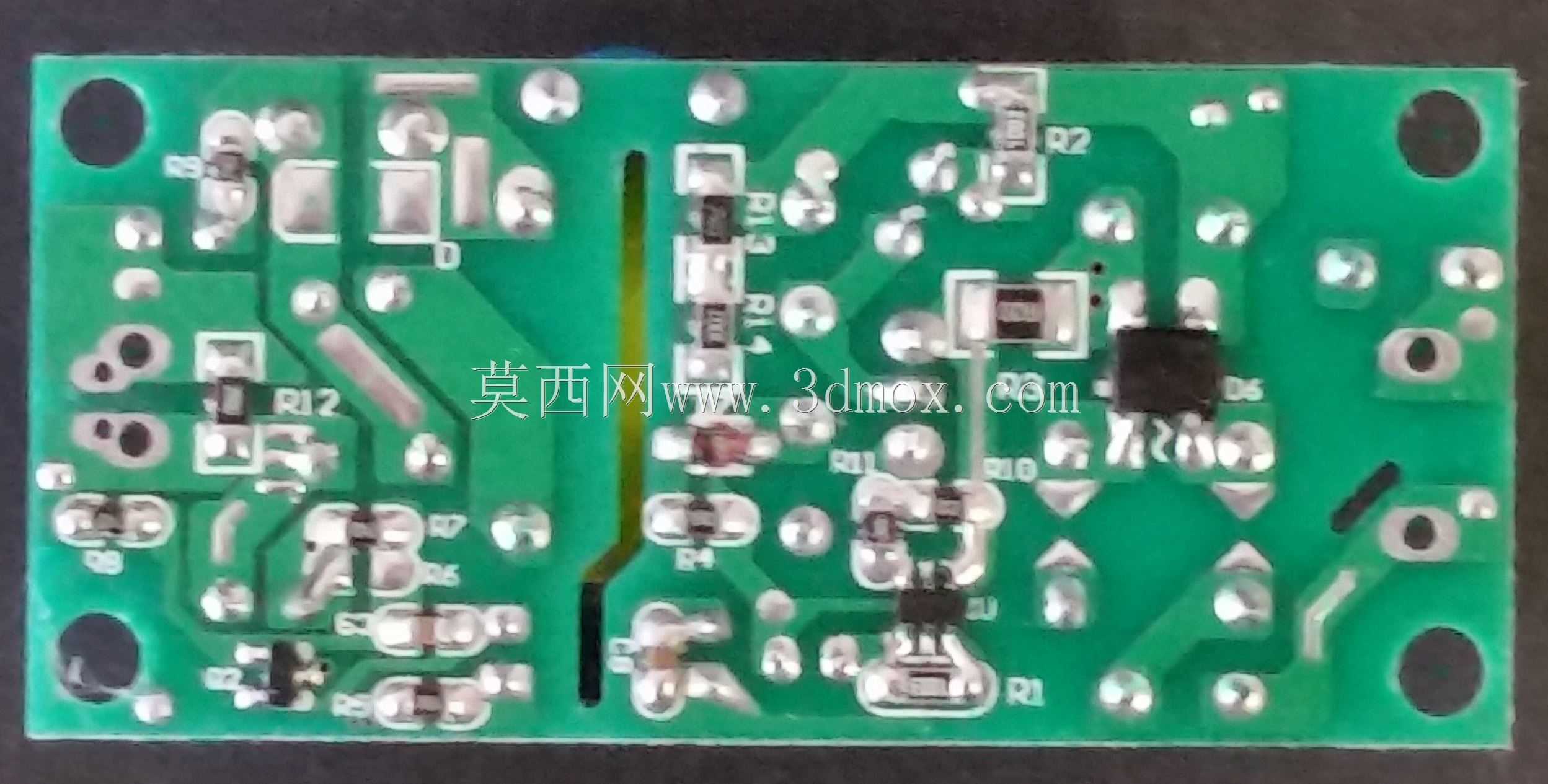

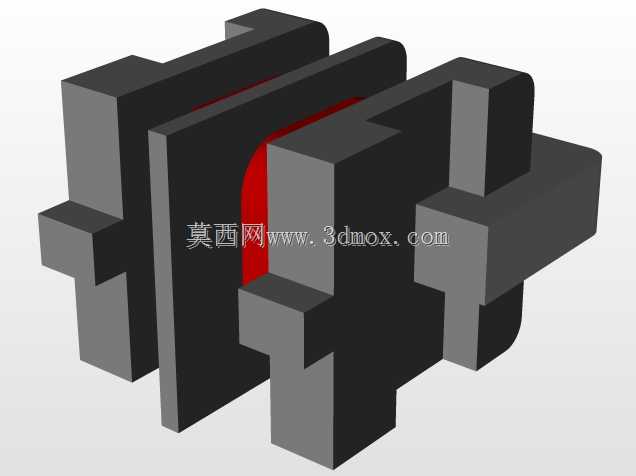

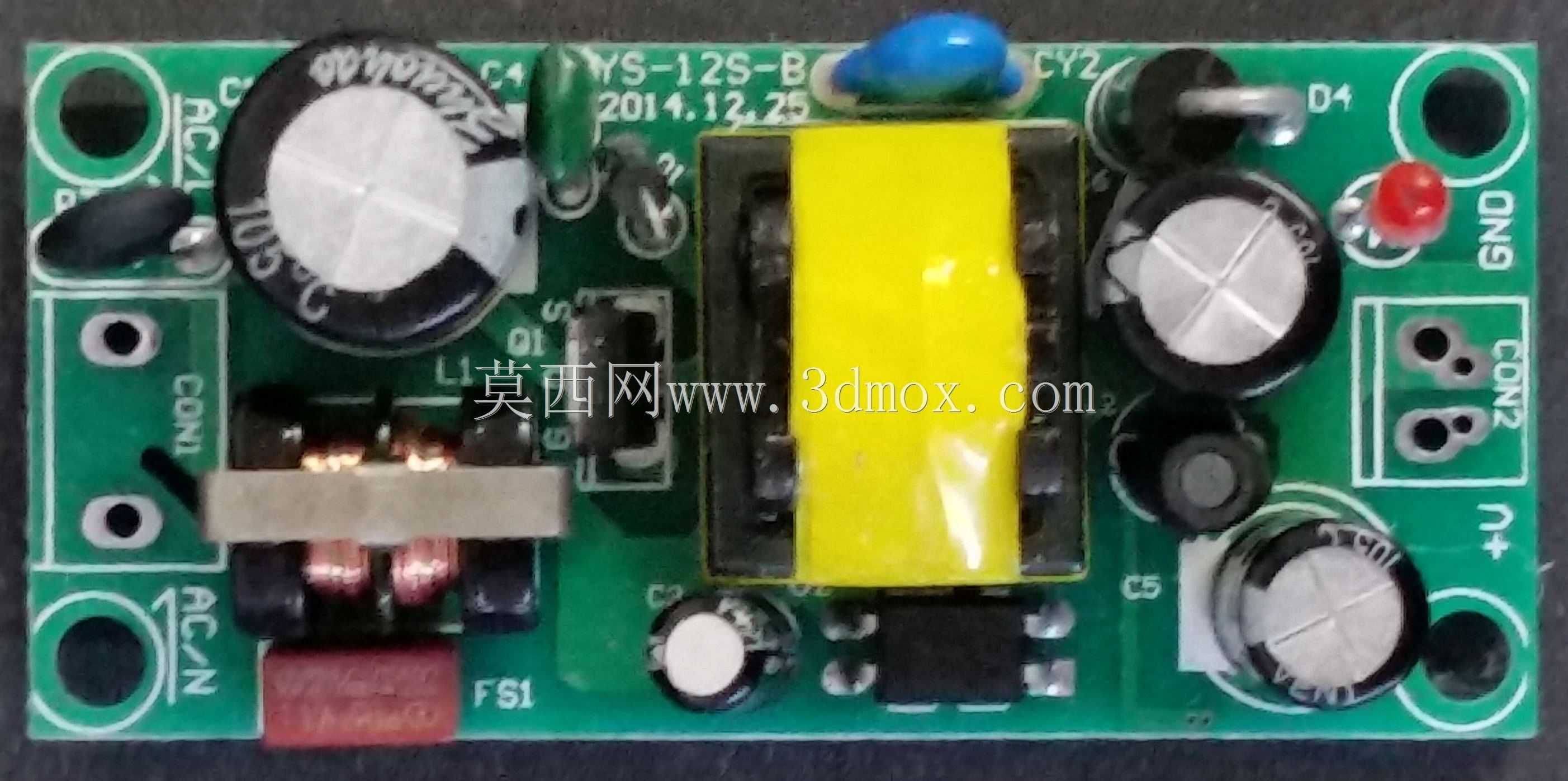

从设计思路来看，该模块采用单面板PCB布局，所有直插元件均布置于PCB顶面，在排布过程中严格遵循强弱电分离的安规原则，高压输入侧与低压输出侧预留了足够的电气安全间隙，高频变压器布置在板卡中心位置，作为高低压区域的物理分隔，输入高压滤波电容靠近整流桥输出端布置，尽可能缩短高压大电流的走线长度，减少线路干扰与损耗；输出侧滤波电容靠近输出焊盘布置，最大化降低输出纹波，提升供电稳定性。板卡四角预留了标准的安装固定孔，可通过铜柱或螺丝直接固定在设备壳体内部的安装位上，安装孔边缘做了开窗露铜处理，可根据需要接外壳地提升抗干扰能力。

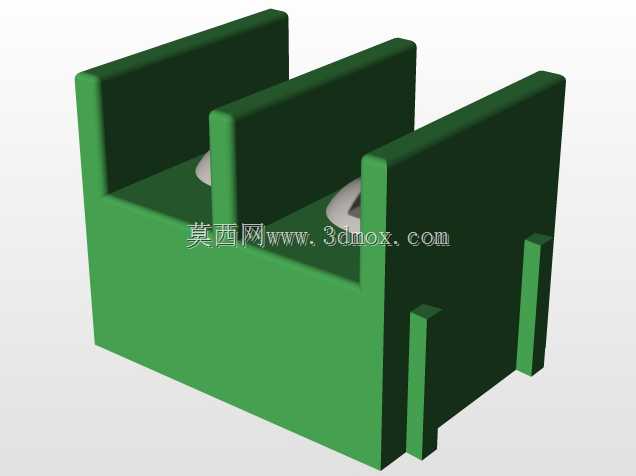

从外形尺寸与安装边界来看，该模块整体为长方形板卡结构，板边做了圆角处理避免安装时割线，整体厚度控制在板载最高元件的高度范围内，安装时仅需预留对应长宽的平面安装空间，上方预留足够的散热间隙即可，无需额外加装散热片即可满足额定功率下的散热需求，板上所有元件的高度均做了统一管控，不会出现局部元件过高导致的装配干涉问题，输入输出焊盘均布置在板卡边缘，方便生产过程中的接线与线束固定，能够适配多数小型设备内部局促的安装空间，在有限的体积内实现了完整的小功率电源转换功能。
