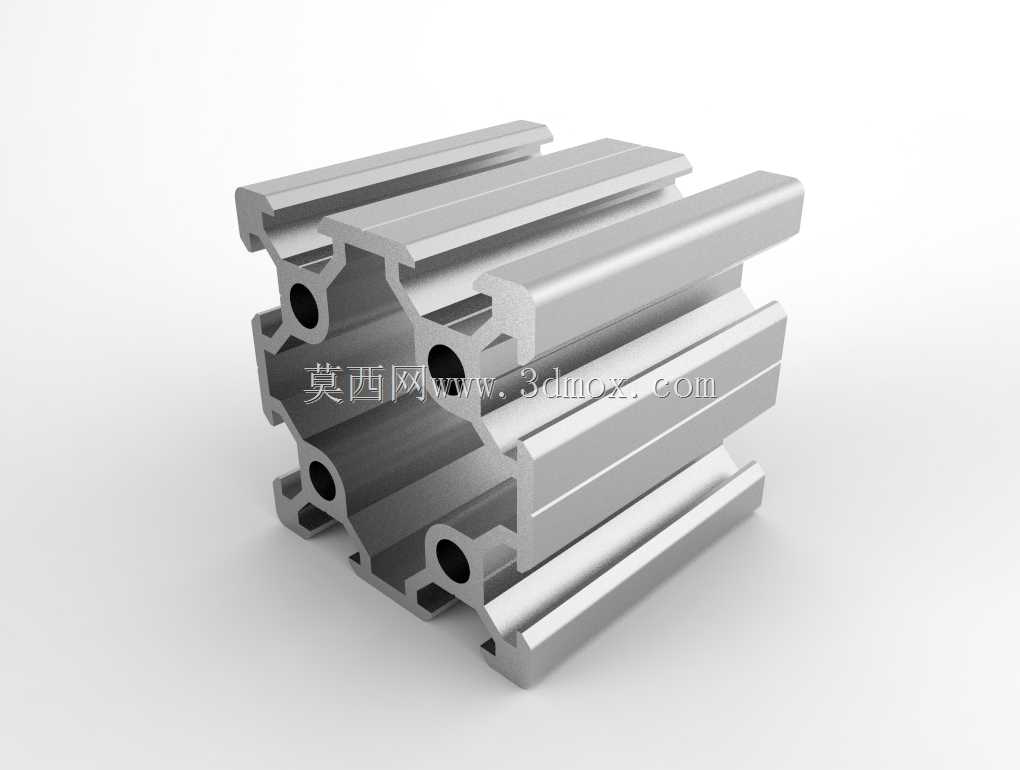

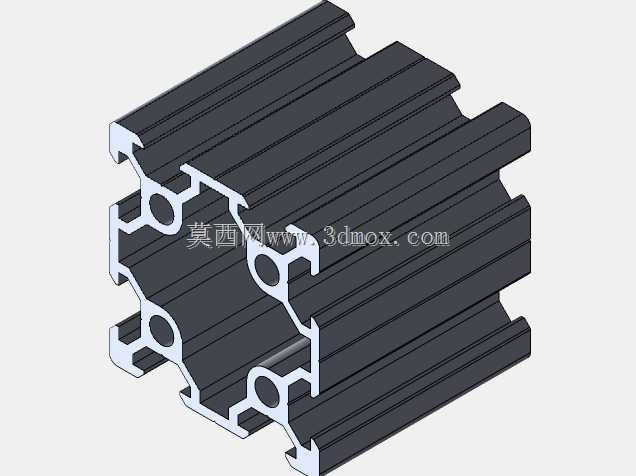

40x40规格V型槽工业直线导轨结构

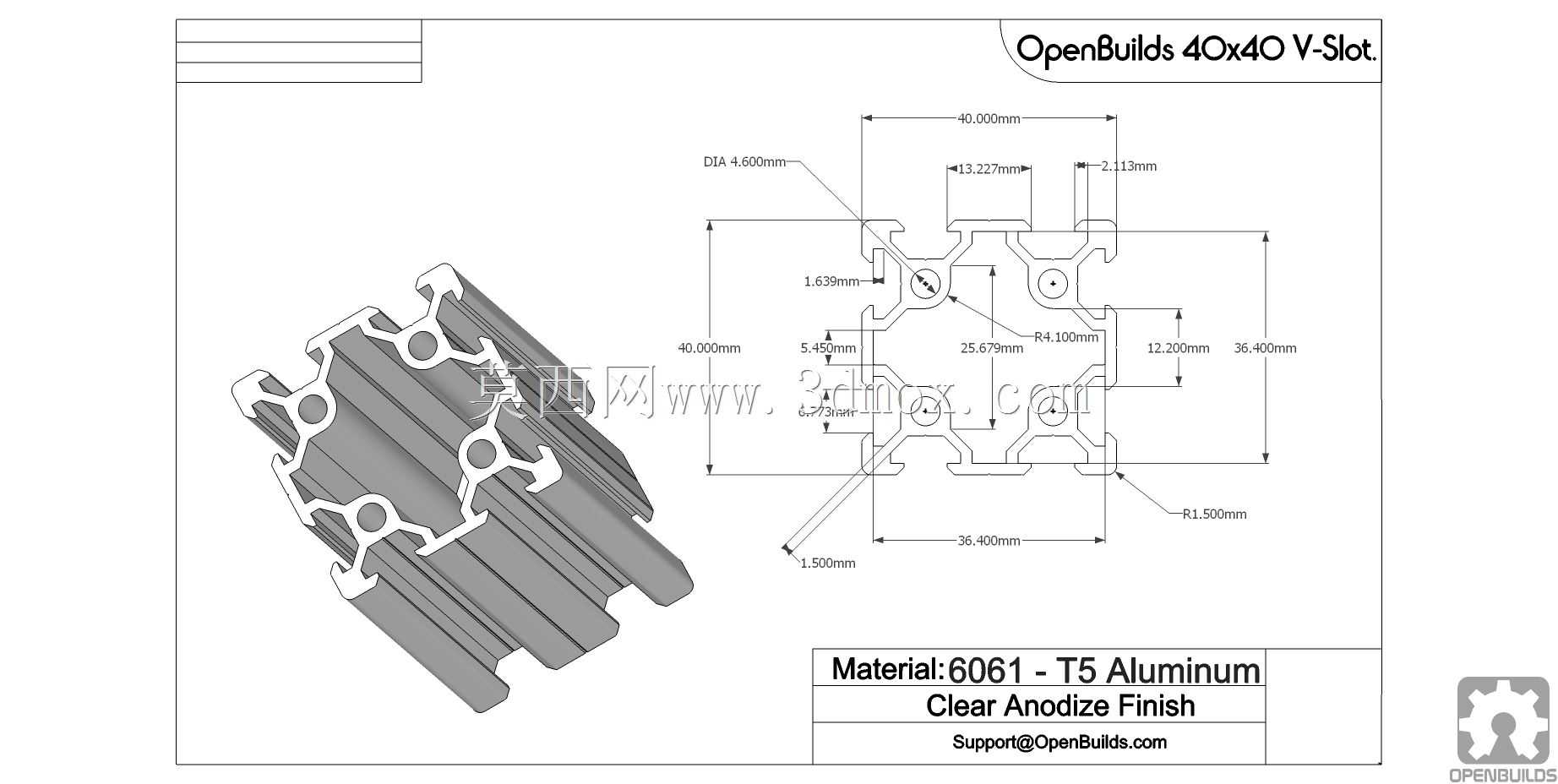

这款V型槽直线导轨是面向轻型自动化传动场景开发的导向承载构件，核心适配桌面级数控加工设备、桌面型3D打印设备的运动轴搭建需求，也可用于小型物料移栽滑台、检测设备位移模组、非标自动化工位的直线导向单元，能够为运动部件提供稳定的低摩擦行走路径，保障往复运动过程中的位置精度与运行平顺性。导轨本体采用铝合金挤压成型工艺制造，截面为40x40毫米的标准方形轮廓，整体结构兼容常规工业铝型材的安装孔位布局，可直接与同规格的欧标铝型材框架拼接组合，无需额外设计过渡连接构件，大幅降低非标设备搭建时的结构设计与加工成本。导轨的V型槽工作面经过精密铣削加工，槽面角度与配套的V型滚轮完全匹配，运行时滚轮与槽面为线接触状态，相比普通方形导轨的面接触摩擦形式，运行阻力更低，同时V型结构自带一定的防尘排屑能力，碎屑、粉尘可沿槽面斜面自然滑落，减少杂物进入配合面造成的卡顿与磨损，适合多尘的加工车间环境长期使用。设计阶段充分考虑了不同设备的行程适配需求，导轨可根据实际安装空间裁切为对应长度，配套的安装孔位沿导轨长度方向等距分布，安装时可直接通过T型螺栓与型材槽内的螺母锁紧固定，安装边界规整，相邻导轨拼接时可通过端面定位结构保证拼接处的直线度，不会出现台阶错位影响运动顺畅度。导轨的多腔体内部结构在保证整体刚性的前提下有效降低了自身重量，不会给设备的运动轴带来额外的负载负担，侧面预留的槽位可直接安装行程开关、感应片、拖链固定座等周边配件，无需在导轨本体上额外钻孔加工，进一步提升了设备搭建的灵活性。导轨的V型工作面可根据使用场景搭配不同材质的滚轮，比如需要静音运行的场景可搭配包胶滚轮，需要高负载高耐磨的场景可搭配钢制滚轮，适配不同工况下的使用需求，整体结构兼顾了标准化适配能力与场景化调整空间，能够覆盖多数轻型自动化设备的直线导向需求。
