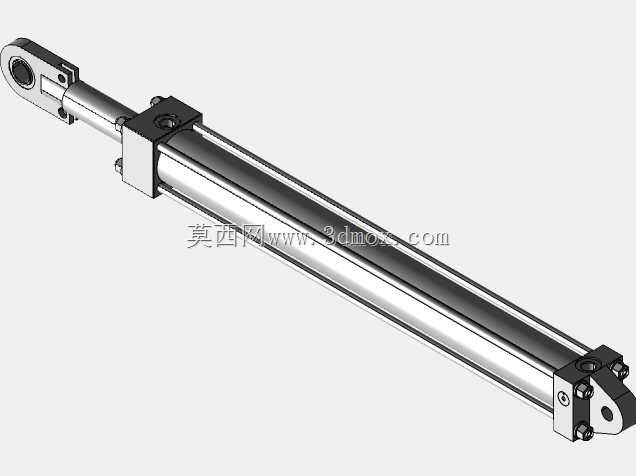

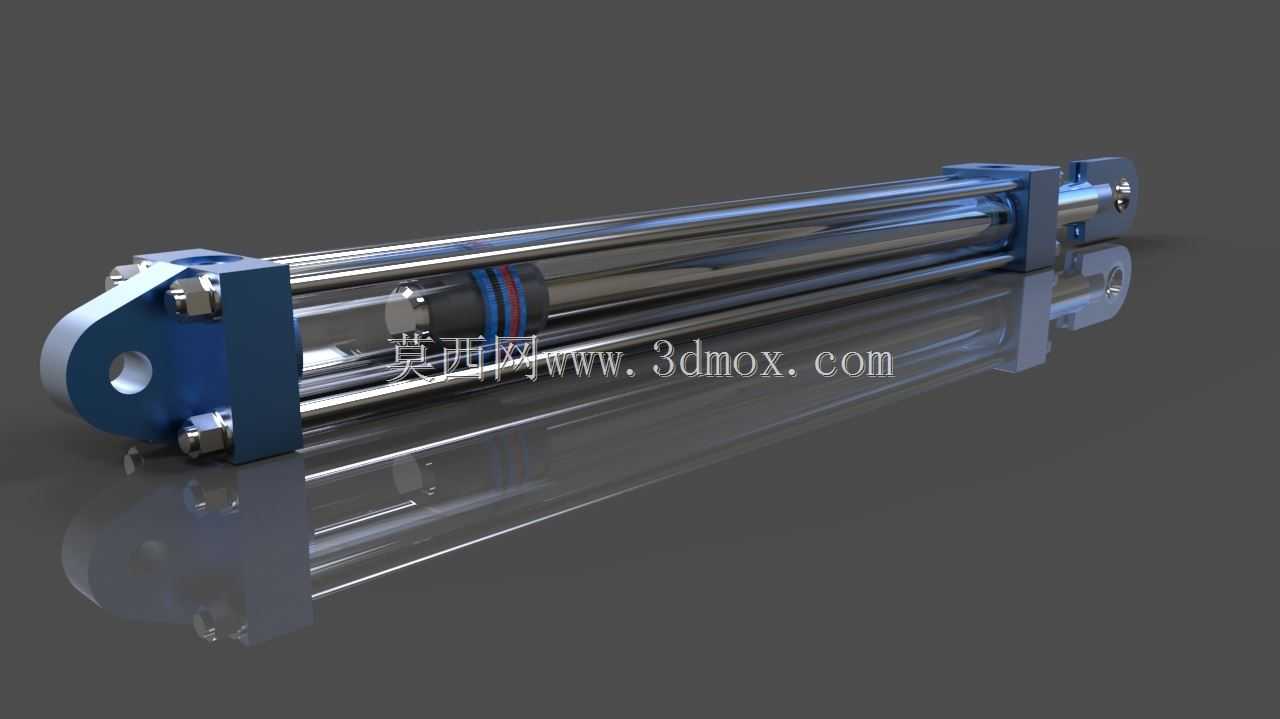

拉杆式双作用液压执行油缸结构设计

这款拉杆式双作用液压缸是液压传动系统中的核心执行元件，广泛应用于工程机械的作业机构驱动、自动化生产线的工位推拉动作、机床设备的工件夹紧与进给、冶金设备的辊缝调整、物流装备的货叉举升等场景，能够将液压系统的压力能稳定转换为直线往复运动的机械能，为各类需要直线推力或拉力输出的工况提供可靠的动力支撑。在实际生产场景中，这类油缸可适配中低压到中高压的常规液压系统工况，既可以单独作为执行单元完成简单的直线推拉作业，也可以多组配合联动，完成复杂的多自由度动作输出，比如在工程机械的动臂、斗杆驱动场景中，多组油缸配合可实现工作装置的多姿态调整，满足不同作业角度的出力需求；在自动化产线中，这类油缸可搭配位移传感器实现行程的精准控制，完成工件的精准移栽、定位与夹紧，适配连续化生产的节拍要求。从功能特性来看，这款油缸采用双作用设计，活塞两侧均可通入压力油，能够实现伸出与缩回两个方向的主动出力，相比单作用弹簧复位油缸，其缩回动作的出力更稳定，行程控制更灵活，可适应双向带载的作业需求；缸体采用高强度合金结构钢加工，内壁经过高精度珩磨处理，表面粗糙度控制在合理区间，能够有效降低活塞密封件的磨损，提升油缸的使用寿命；外露的活塞杆表面经过镀硬铬处理，具备优异的耐磨与防锈性能，可适应多粉尘、轻度腐蚀的复杂作业环境；端盖与缸筒之间采用四根高强度拉杆锁紧的结构形式，相比焊接式缸筒，这类结构的拆装维护更便捷，密封件更换时无需破坏缸体结构，能够大幅降低设备运维的时间成本。在设计思路上，这款油缸优先考虑了通用化适配性，安装端采用标准的铰接式安装耳结构，可适配多数常规设备的安装接口，无需额外定制转接件即可完成替换安装；密封系统采用组合式密封结构，在活塞与缸筒之间、活塞杆与端盖之间分别设置了承压密封、防尘密封与导向支撑环，既能够保证高压工况下的无泄漏，又可以为活塞杆提供稳定的径向支撑，避免活塞杆长期受偏载出现弯曲、拉缸等故障；油口采用标准的公制螺纹连接接口，可适配常规的液压管路接头，降低现场配管的难度。从外形尺寸与安装边界来看，这款油缸的缸径、杆径与行程参数经过合理匹配，额定工作压力下的推力与拉力能够覆盖多数常规工业场景的出力需求，整体外形结构紧凑，安装耳的铰接孔中心距、活塞杆端的连接螺纹尺寸均符合行业通用的安装尺寸规范，安装时仅需预留足够的行程伸缩空间，以及对应的管路排布空间即可完成部署，无需对设备原有安装位进行大规模改造，能够有效降低设备升级或元件替换的改造成本。在实际使用过程中，这类油缸可根据工况需求搭配缓冲装置，在行程末端实现平稳减速，避免活塞与端盖发生刚性撞击，降低设备运行的噪音与冲击，提升整套液压系统的运行稳定性。
