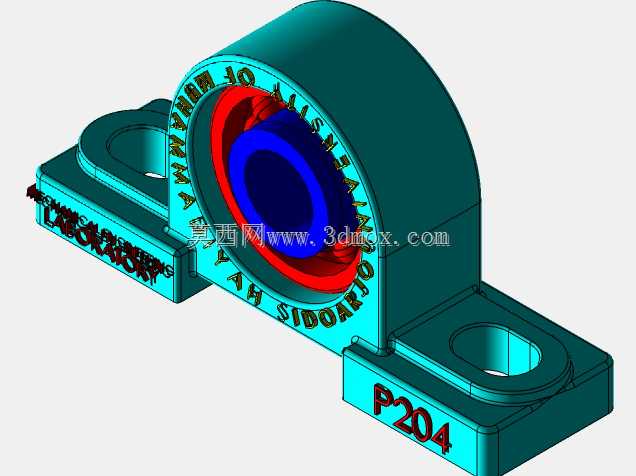

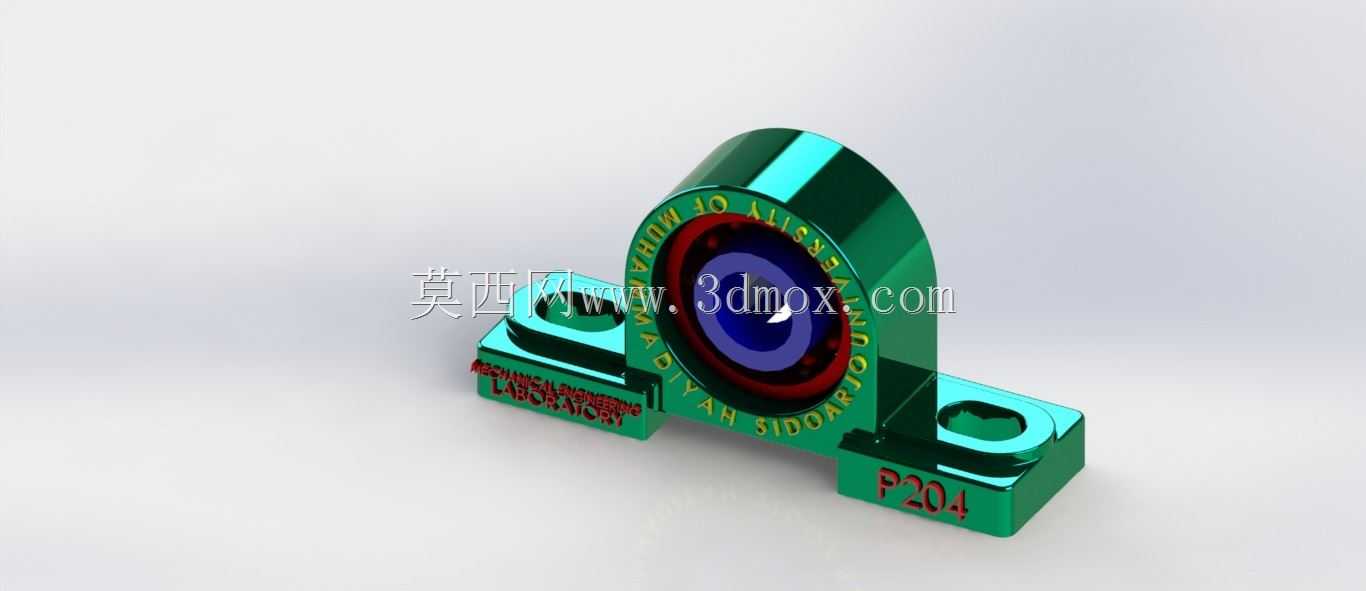

FK UCP204型带座外球面轴承结构

这款带座外球面轴承是轻工输送、小型农机、食品包装生产线等场景中极为常用的传动支撑部件，主要作用是为旋转传动轴提供稳定的径向支撑，同时补偿安装过程中产生的轻微轴系对中误差，降低轴系运转过程中的振动与噪音传递。在实际生产场景里，这类轴承常被安装在皮带输送机的辊筒两端、小型包装设备的传动辊轴支撑位、农用脱粒设备的传动轴定位处，不需要复杂的轴承座加工工序，直接通过底座的两个安装孔即可完成整机固定，大幅降低现场装配的难度与工时成本。从功能特性来看，该款轴承自带铸造型立式安装座，轴承本体与座体采用适配的球面配合结构，当传动轴出现轻微的挠曲变形或是安装孔位存在小范围的同轴度偏差时，轴承可以在座体内自动微调角度，避免轴承内部滚道出现偏载磨损，有效延长部件的整体使用寿命。轴承内置的密封结构可以阻挡生产环境中的粉尘、碎屑、飞溅水汽进入轴承滚道内部，适配多粉尘、有轻度喷淋的生产作业场景，不需要额外加装复杂的外置密封组件。在设计思路上，这款轴承采用一体化集成设计思路，将外球面球轴承与立式铸造轴承座整合为单个组件，省去了传统分体式轴承需要选配座体、调整配合间隙的步骤，设计人员在进行整机传动布局时，只需要预留对应底座的安装平面与轴伸长度，即可快速完成支撑位的结构设计，大幅缩短整机的研发设计周期。座体两侧的安装孔设计为长圆形结构，可以在安装时小范围调整轴承的固定位置，补偿机架加工时的孔位误差，降低机架加工的精度要求与加工成本。从安装边界来看，该款轴承对应适配20mm直径的光轴，底座两个安装孔的中心距符合行业通用的安装尺寸规范，安装时只需要在机架对应位置加工两个适配螺栓穿过的光孔，使用普通六角螺栓即可完成轴承座的紧固；轴承整体的轴向厚度与径向突出尺寸紧凑，不会占用过多的设备内部安装空间，适合在布局紧凑的小型自动化设备、轻工机械中使用。轴承座的底座平面经过平整加工，安装时与机架支撑面完全贴合，保证受力均匀，避免长期运转过程中出现座体变形、固定螺栓松动的问题。轴承本体的外圈与座体的球面配合面经过精密加工，调心转动过程顺滑无卡滞，即使轴系在运转过程中出现轻微的跳动，也能保证轴承滚道的受力均匀，维持稳定的低噪音运转状态。
