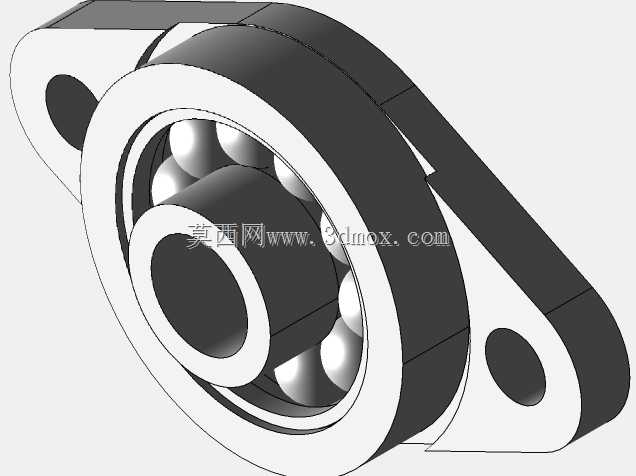

FL08菱形法兰自对准带座轴承结构

这款FL08型法兰轴承单元，是轻载传动场景中应用极为广泛的回转支撑部件，常见于食品输送线、小型包装设备、办公自动化机具、家用小型传动装置以及轻型农机的转轴支撑位置，主要承担径向载荷为主、附带少量轴向载荷的转轴定位与回转支撑作用，能够在安装面存在小幅角度偏差的工况下，通过自身的自对准结构补偿安装误差，避免轴承因别劲出现早期磨损、卡滞甚至抱死的问题，大幅降低设备装配阶段的对位精度要求，提升现场装配效率，减少后期运维的调整工作量。从结构设计来看，该单元采用一体化菱形法兰安装座搭配内置深沟球轴承的组合形式，法兰端设置两个对称分布的安装通孔，可直接通过螺栓将整个轴承单元固定在设备的立式安装壁面上，不需要额外加工轴承安装沉孔或者配套轴承座固定支架，相比传统的嵌入式轴承安装方式，这种法兰式结构的安装流程更简便，拆卸维护时仅需松开两颗固定螺栓即可整体取下轴承单元，更换维护的耗时远低于传统分体式轴承结构。内置的轴承外圈与法兰座的内孔采用小间隙过盈配合，能够保证轴承外圈在承受径向载荷时不会跟转，同时轴承内部预留了一定的调心间隙，当转轴存在小幅挠曲变形或者安装面存在不超过2度的角度偏差时，轴承内圈可以随转轴小幅偏转，不会让滚动体承受额外的附加载荷，有效延长轴承的实际使用寿命。从安装边界来看，该轴承单元的法兰轮廓为切边菱形结构，相比圆形法兰占用的安装空间更小，两个安装孔的中心距适配常规轻载传动的安装尺寸标准，轴承内孔适配8mm直径的光轴，轴端可以通过顶丝或者紧定套与转轴实现周向固定，法兰座的整体厚度经过优化，既保证了安装后的结构刚性，不会在承受额定载荷时出现法兰变形，又尽可能压缩了轴向安装尺寸，能够适配安装空间局促的紧凑型设备布局。在实际使用过程中，这种带法兰的自对准轴承单元不需要额外配置密封端盖，自身自带的密封结构可以阻挡日常环境中的粉尘、碎屑进入轴承滚道，在常规的非强腐蚀、非高粉尘的工况下可以实现长期免维护运行，非常适合批量应用在对成本敏感、装配效率要求高的民用及工业轻型传动设备中，能够有效简化设备的支撑结构设计，减少整机的零件数量，降低整体的生产制造成本。
