三芯公头卡侬音频连接插头结构设计

这款三芯公头卡侬插头是专业音频传输链路中的核心接插部件，广泛应用于专业舞台演出、录音棚设备互联、公共广播系统搭建、商用会议音频部署、演播室信号传输等场景，主要承担平衡式音频信号的可靠接驳功能，可实现麦克风、调音台、功率放大器、音频处理器、专业音箱等设备之间的低损耗信号传输，是专业音频系统中保障信号稳定、抗干扰能力的关键连接元件。

从产品功能特性来看，这款公头卡侬插头采用三芯插针结构设计，对应平衡音频传输的热端、冷端与接地引脚，能够有效抵消传输过程中的共模电磁干扰，大幅降低长距离布线时的信号噪声与底噪，保障音频信号的高保真传输。插头尾部设计有多段式波纹防弯折护套结构，能够在电缆频繁弯折、拖拽的使用场景下分散应力，避免电缆芯线在根部断裂，提升接插件的反复插拔使用寿命；插合端采用带定位卡扣的金属壳体结构，插合后可与母座形成锁止配合，防止演出、设备移动过程中插头意外松脱导致的信号中断，金属外壳同时具备电磁屏蔽作用，可隔绝外界空间的电磁杂波对内部信号传输的干扰。

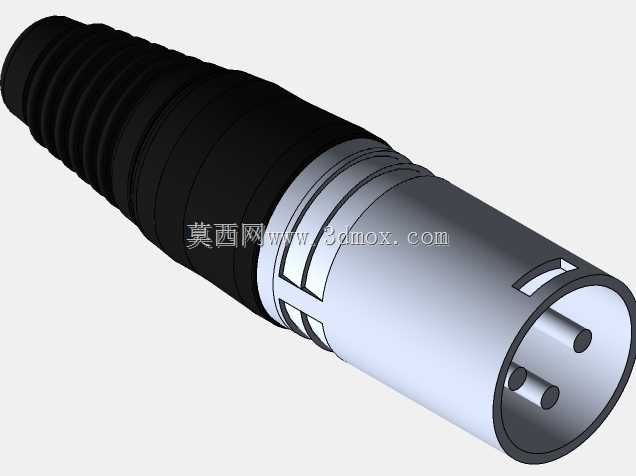

在设计思路上，这款模型重点还原了产品的外部装配细节与插合接口的精准尺寸，完全遵循专业卡侬接插件的通用安装规范，插针的中心距、插合端的外径尺寸、壳体锁止槽的位置与深度均匹配行业通用母座的适配要求，可直接用于配套设备的接口安装位设计校核。插头整体采用阶梯式变径外形结构，从尾部电缆进线端到前端插合端直径逐步过渡，既符合手持插拔的人体工学握持弧度，也为内部芯线的焊接、固定预留了充足的装配空间；尾部的护套段采用软质包覆的形态设计，与金属壳体段形成清晰的材质区分，还原了实际产品软硬结合的结构特征。

从安装边界来看，这款插头的前端插合段外径适配行业标准的卡侬母座安装开孔尺寸，尾部进线口可适配常规直径的双芯屏蔽音频电缆，整体长度满足设备面板后侧的布线空间要求，不会出现插头过长与设备内部其他部件干涉的问题；插针的伸出长度与母座插孔的深度完全匹配，插合到位后可保证三个引脚同时可靠接触，避免出现虚接、断连的情况。模型完整呈现了插头外部的防滑纹理、金属壳体的装配接缝、定位卡扣的形态细节，可用于音频设备的装配干涉检查、接插件选型匹配、产品外观展示等场景，帮助设计人员在整机设计阶段提前验证接口布局的合理性，减少实际打样过程中的适配问题。
