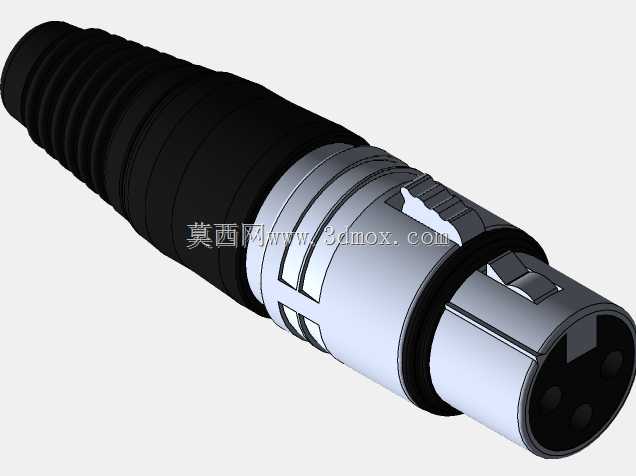

三芯母头卡侬音频接插件结构设计

这款卡侬母头接插件是专业音频传输链路里的核心互连部件，广泛应用在专业舞台演出扩声系统、演播室音视频录制设备、公共广播工程、专业录音棚设备搭建、户外演艺音频布线等场景中，主要承担平衡式音频信号的可靠传输功能，能够在长距离布线场景下有效抑制共模电磁干扰，保障弱音频信号传输的保真度，避免信号传输过程中出现底噪、串音、信号衰减异常等问题，是动圈麦克风、电容麦克风、专业调音台、功率放大器、有源音箱、音频接口等专业电声设备之间的标准互连配件。

从功能特性来看，这款接插件采用三芯触点结构，分别对应平衡传输的信号正端、信号负端与接地屏蔽端，插合后触点接触电阻低，插拔寿命满足频繁接驳的使用需求，尾部的多段波纹式护套采用柔性绝缘材质，能够对伸入接头内部的线缆形成弯折防护，避免线缆根部反复弯折出现线芯断裂、屏蔽层破损的问题，接头中部的弹性锁扣结构在与公头插合后可自动卡紧，防止演出或设备移动过程中接头意外松脱导致信号中断，金属外壳采用一体化屏蔽结构，能够隔绝外界空间的电磁辐射干扰，进一步提升信号传输的稳定性。

在设计思路上，这款接插件完全遵循通用卡侬接口的标准尺寸规范，接口端的插合尺寸、触点排布位置、锁扣卡位位置均匹配行业通用公头的公差要求，可实现同规格公母头的无差别互换适配，无需额外调整即可直接对接；外壳采用金属材质做防滑纹路处理，方便操作人员在布线时徒手插拔施力，内部触点采用弹性铜材做表面镀层处理，既保障多次插拔后的接触可靠性，也能避免触点氧化导致的接触不良问题，内部的绝缘基座将三个触点完全隔离，避免极间短路引发的设备故障。

从安装边界来看，这款接插件的整体外径适配标准卡侬面板安装座的开孔尺寸，既可以做线缆端的自由端接头使用，也可以适配面板安装结构固定在设备壳体、墙面接线面板上，尾部的线缆容纳空间可适配常规规格的双芯带屏蔽音频线，剥线后线芯可直接与触点端的接线结构连接，装配后尾部护套可牢牢夹紧线缆外被，能够承受一定的线缆拉拽力，避免拉拽力直接作用在线芯与触点的连接位置，整体外形的锥度设计也方便在密集布线的机柜、线堆中快速识别插拔，不会与相邻的其他接头产生安装干涉。
