工业重载平板式定向1型脚轮结构设计

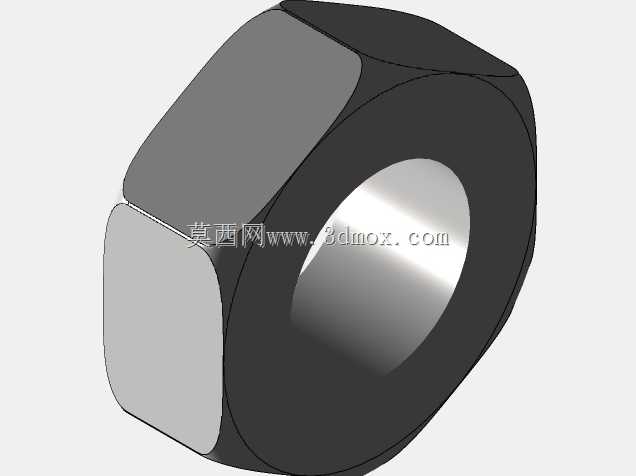

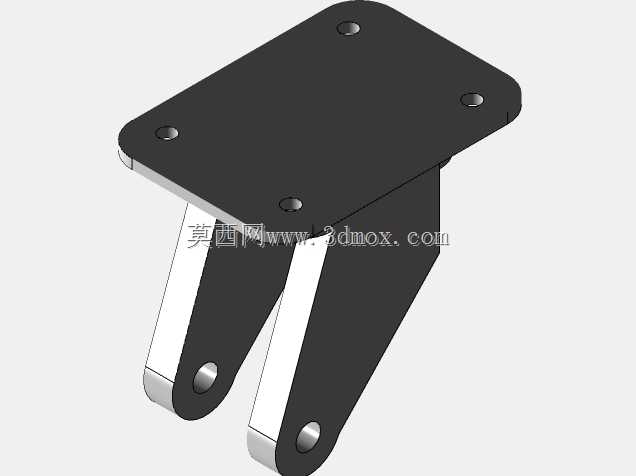

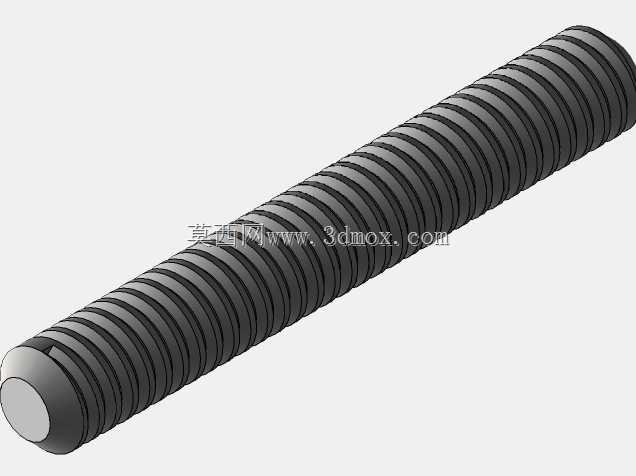

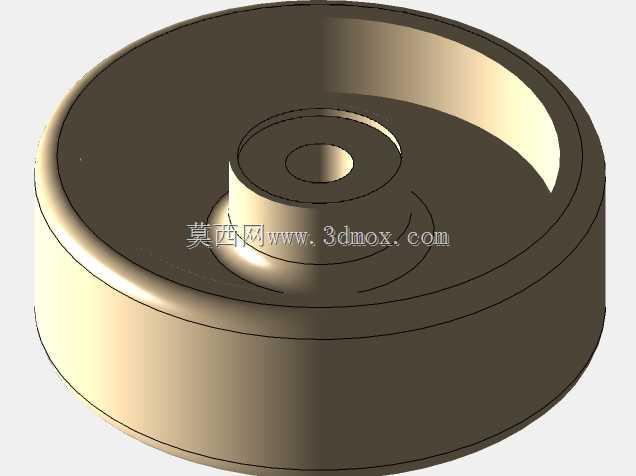

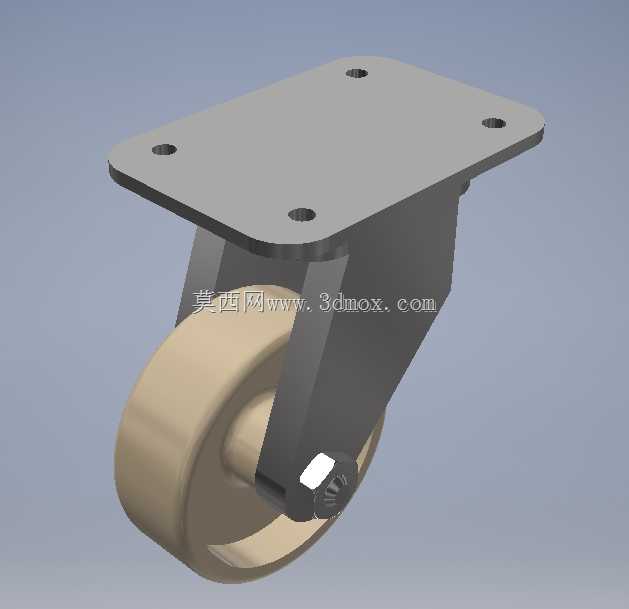

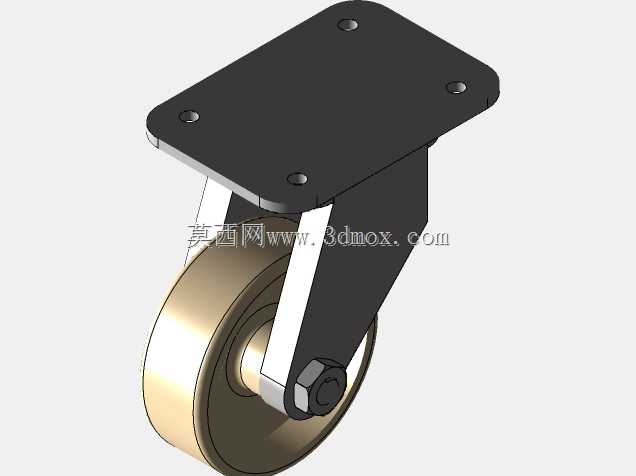

这款定向脚轮主要应用于工业仓储物流设备、重型工装工作台、车间周转料架、中小型机电设备柜体的底部支撑与移动场景，能够在环氧地坪、硬化水泥地面等常见工业厂区地面稳定行走，承担设备静态承重与短距离移位的功能，适配需要直线定向移动、不要求随意转向的设备安装场景，相比万向脚轮拥有更好的直行稳定性，不易在设备推移过程中出现方向偏移、摆晃的问题。产品采用分体式结构设计，顶部为带四个安装孔的平板式安装座，安装孔位对称分布在安装板的四个角位，安装时可直接通过螺栓穿过孔位与设备底部的安装面锁紧固定，不需要额外定制转接支架，适配绝大多数通用工业设备的底部安装边界，安装板边缘做了圆弧倒角处理，避免安装过程中锐边划伤操作人员，也能减少应力集中提升安装板的结构强度。支架部分采用一体式弯折成型的金属支撑结构，从安装板底部向下延伸形成两侧对称的支撑臂，将滚轮夹持在中间位置，支撑臂与滚轮的连接位置设置了耐磨衬套结构，减少滚轮转动过程中的轴部磨损，延长脚轮的整体使用寿命，支架侧面还设置了锁紧结构的安装位，可根据使用需求加装刹车组件，实现设备停靠后的位置固定。滚轮部分采用耐磨聚氨酯材质，轮面为平整圆柱面设计，接触地面时压强分布均匀，滚动过程中噪音低，不会对工业地坪造成划伤压痕，轮体内部设置了加强型轮毂结构，能够承受较大的径向载荷，避免重载情况下轮体变形开裂。设计过程中重点优化了支架的受力传导路径，将设备施加在安装板上的垂直载荷均匀分散到两侧支撑臂再传递到轮轴位置，避免局部应力过大导致支架弯折断裂，同时严格控制了整体安装高度，适配设备底部有限的安装空间，安装孔的孔距尺寸遵循通用工业脚轮的安装规范，能够直接替换同规格的传统定向脚轮，不需要对设备原有安装面做二次加工。整体结构没有多余的冗余设计，所有部件都围绕承重、耐磨、易安装的核心需求设计，兼顾了结构强度与制造成本，适合批量配套在各类需要移位功能的工业设备与工装器具上。
