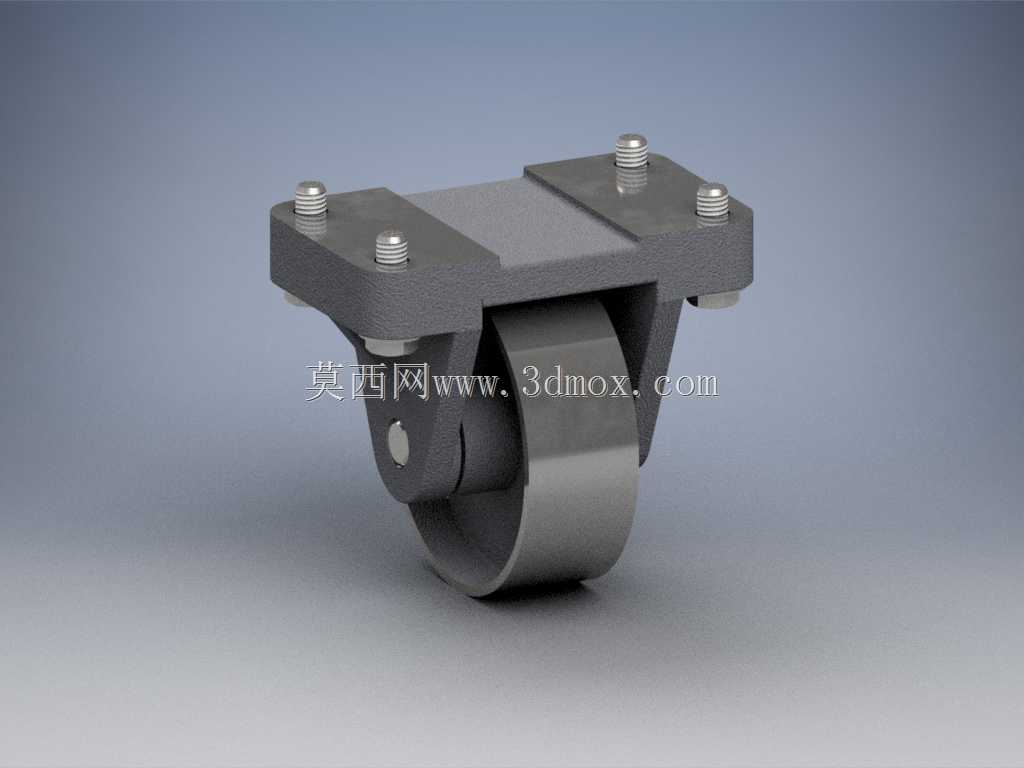

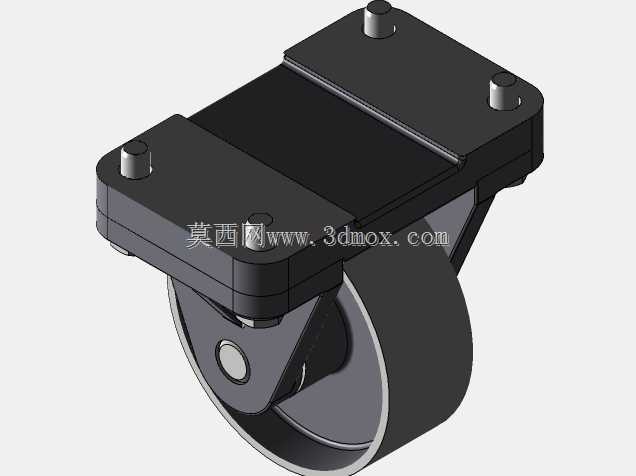

重载型工业定向支撑滚轮结构设计

这款重载定向滚轮主要应用于重型工业设备移位、重型工装平台移动、仓储重型货架转运、大型机床附件移位等场景，在车间生产线重型工位器具、重型物流周转台车、大型设备配套移动基座上都能见到这类部件的身影，它承担着承载设备整体重量、保障设备平稳移动的核心作用，相比普通轻型脚轮，这类重载滚轮的承载能力更强，运行稳定性更优，能够适配大吨位载荷下的短距离移位需求，避免设备移动过程中出现轮体变形、支架断裂、行进卡滞等问题。

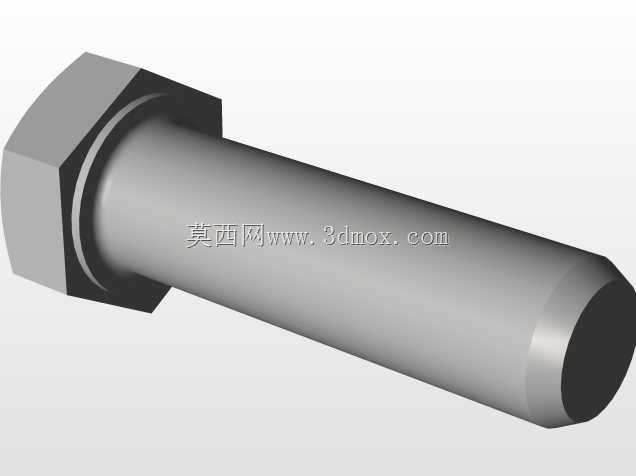

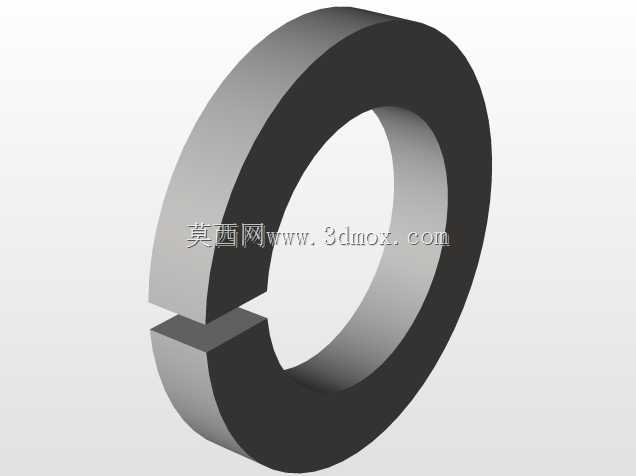

从功能特性来看，这款滚轮采用定向行进结构，仅能沿固定直线方向移动，不会出现行进方向偏摆的问题，适合需要精准对位、直线移位的工位场景；轮体采用实心金属材质，表面做了硬化耐磨处理，能够承受较大的径向载荷，同时适配车间环氧地坪、水泥地坪、钢板地坪等多种工业地面，不会轻易出现轮面磨损、开裂的问题；顶部安装板采用加厚钢板一体成型结构，搭配四颗对称布置的紧固螺栓，能够将滚轮与设备底座牢牢固定，连接强度充足，不会在重载状态下出现连接松脱的问题；轮体与支架之间采用销轴铰接结构，转动间隙控制合理，既保障轮体转动顺滑无卡滞，又不会出现过大的旷量导致设备行进晃动。

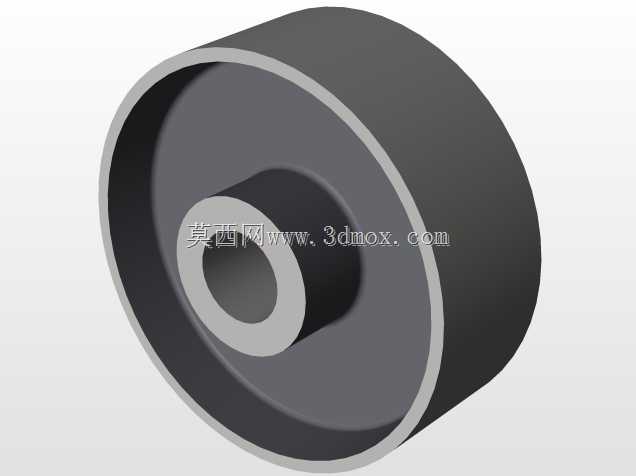

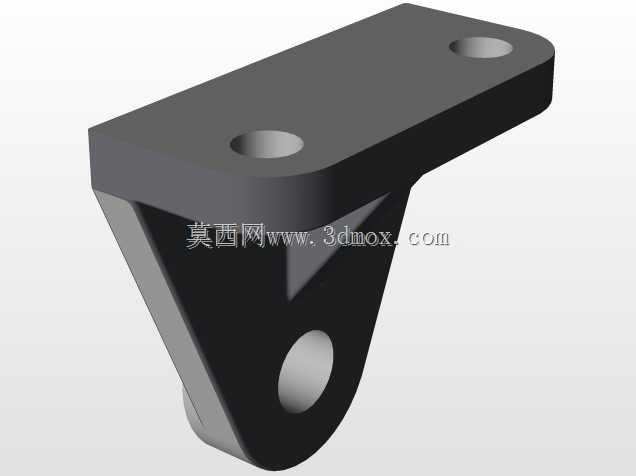

在设计思路上，这款滚轮优先保障结构强度与承载能力，整体结构没有多余的冗余设计，所有部件都围绕重载承重的核心需求设计：顶部安装座采用矩形平板结构，四个安装孔对称分布，安装时可以直接通过螺栓与设备底座的安装孔对位固定，不需要额外制作转接件；支架采用双侧立板支撑结构，从两侧夹住轮体，将载荷均匀分散到两侧立板上，避免单侧受力导致支架变形；轮体宽度设计得比普通轻型脚轮更宽，能够增大与地面的接触面积，降低单位面积的地面压强，既减少对地面的损伤，也能提升轮体的承重上限。

从安装边界来看，这款滚轮的顶部安装板为标准矩形结构，四个安装孔的孔位间距符合重载脚轮的通用安装尺寸，安装时只需要在设备底座对应位置开出匹配的安装孔，就可以直接完成固定，适配性较强；整体安装高度控制在合理范围内，不会过多抬升设备的整体重心，保障设备放置与移动时的稳定性；轮体转动时的外轮廓边界清晰，安装时只需要预留出轮体转动的空间，不会与设备底部的其他结构产生干涉，整体结构紧凑，占用安装空间小，适合在各类重型设备的底部布置，单组滚轮即可承担数吨的载荷，多组搭配使用时能够满足大吨位设备的移动需求。
