反射式红外光电光学传感器结构

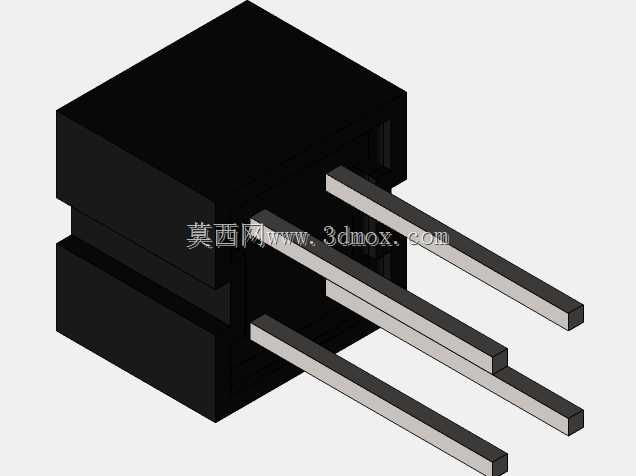

这款光学传感器属于反射式红外光电检测类器件，核心应用场景覆盖消费电子、工业自动化检测、智能家电感应、办公设备走纸检测、小型机器人避障等多个领域，在实际设备运行中承担非接触式物体存在检测、位置判定、距离感应的核心作用，无需与被检测物体直接接触即可完成信号输出，不会对被测物件造成接触损伤，也能避免机械接触式检测带来的部件磨损问题，大幅提升检测环节的可靠性与使用寿命。从产品功能特性来看，该器件集成了红外发射端与接收端两个核心光学窗口，发射端向外发射固定波长的红外光束，当检测范围内存在物体时，红外光束经物体表面反射后被接收端捕获，内部电路将光信号转换为电信号传递给后端控制单元，即可判定检测区域内的物体状态，可识别不同反射率的物体表面，针对普通纸张、塑料、金属等常见工业与消费电子用材都有稳定的检测表现。在设计思路上，这款传感器采用一体化塑封外壳结构，将发射管、接收管与内部引线框架完全包裹在黑色遮光工程塑料壳体内，黑色壳体可以有效隔绝环境杂散光对接收管的干扰，避免外界光线导致的误触发问题，同时外壳做了方正的块状造型，两个光学窗口做了内凹式设计，既可以保护内部的光学透镜不被外力刮花损伤，也能约束发射光束的发散角度与接收端的受光角度，进一步提升检测的精准度，减少邻区干扰。外形与安装边界方面，器件主体为规整的长方体结构，背部伸出两根平行的直插式金属引脚，引脚间距符合标准直插电子元件的间距规范，既可以直接焊接在PCB电路板上做板载安装，也可以搭配配套的固定座做悬空安装，安装时仅需要预留出对应长方体尺寸的安装空间，保证前端光学窗口正对检测方向无遮挡即可，引脚长度预留了足够的焊接余量，可适配不同厚度的PCB板安装需求，整体结构紧凑小巧，不会占用过多设备内部的安装空间，非常适合在空间紧凑的小型电子设备内部集成使用。
