GY521六轴姿态传感模块结构设计

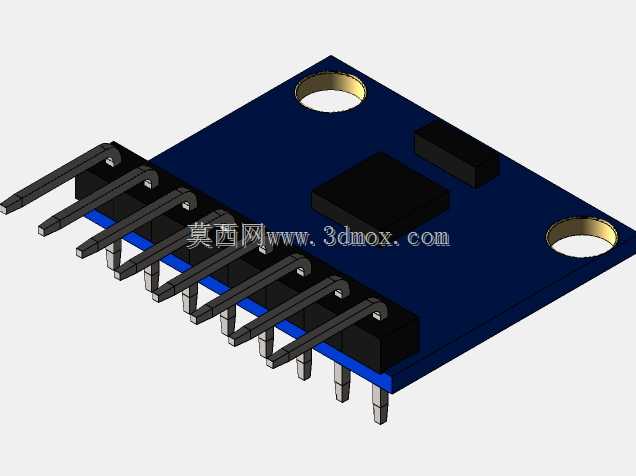

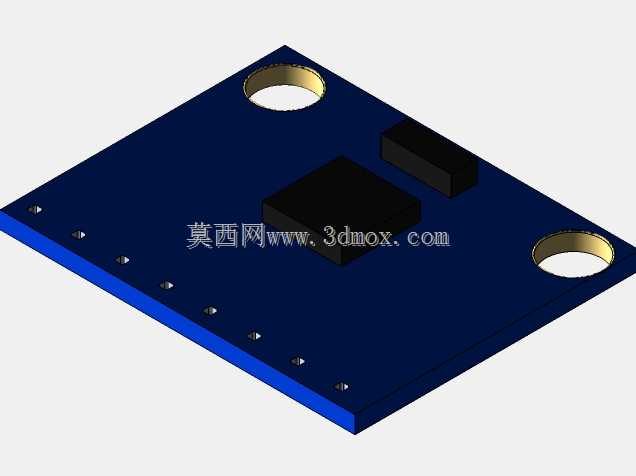

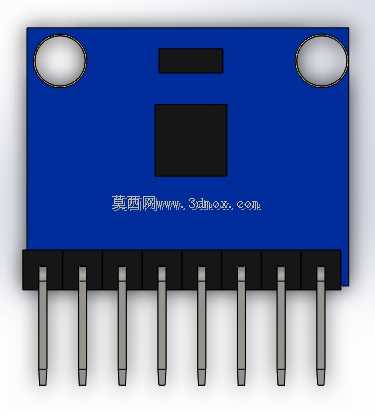

GY521模块是基于MPU-6050芯片打造的惯性测量传感单元，在消费电子、工业控制、智能硬件领域有着极为广泛的应用场景，常见于四轴飞行器姿态自稳、平衡车倾角检测、可穿戴设备动作捕捉、工业设备振动监测、机器人运动姿态反馈等场景，能够为控制系统提供实时的三轴加速度与三轴角速度数据，是各类需要运动姿态感知设备的核心感知部件。从实际用途来看，该模块可通过I2C通讯接口与主控单元连接，实时输出载体在三维空间内的运动加速度、旋转角速度参数，部分应用场景下还可结合磁力计拓展航向角检测能力，为后端算法提供原始的运动感知数据，支撑姿态解算、动作识别、振动分析等核心功能实现。从产品功能特性来看，该模块集成了MEMS加速度计与MEMS陀螺仪，具备体积小、集成度高、外围电路简洁的特点，板载电源滤波电路保障信号采集稳定性，预留的标准排针接口可直接插装在面包板或焊接在主控电路板上，降低了应用端的开发接线难度。在产品设计思路上，该模块采用双层PCB板作为载体，将核心传感芯片布置在板卡中心位置，尽可能减少外部结构应力对传感精度的影响；板卡对角位置设计两个圆形安装定位孔，可通过M2规格螺丝将模块固定在安装基座上，避免设备运行过程中模块移位导致的检测数据偏差；排针接口统一布置在板卡单侧，采用标准2.54mm间距排针，既兼容通用面包板接线，也方便与各类常用开发板的扩展接口直接对接，减少接线冗余。从外形尺寸与安装边界来看，该模块整体为矩形薄板结构，板体厚度控制在1.6mm标准PCB厚度范围，安装孔中心距适配常规小型传感模块的通用安装尺寸，排针引脚伸出板体的长度兼顾插装稳定性与焊接便利性，板体边缘预留足够的安全间隙，避免安装后与周边元器件产生结构干涉；板卡表面采用蓝色阻焊涂层，既对PCB铜箔起到防护作用，也能在密集的电路板中快速识别定位该模块。模块上的核心芯片区域预留了屏蔽罩安装位，可根据应用场景的电磁干扰情况加装金属屏蔽罩，进一步提升复杂电磁环境下的数据采集稳定性，排针引脚的定义遵循行业通用的MPU-6050模块接线标准，开发者无需重新适配引脚定义即可快速完成硬件对接，缩短产品开发周期。
