参数化可配置普通ANSI标准链轮结构

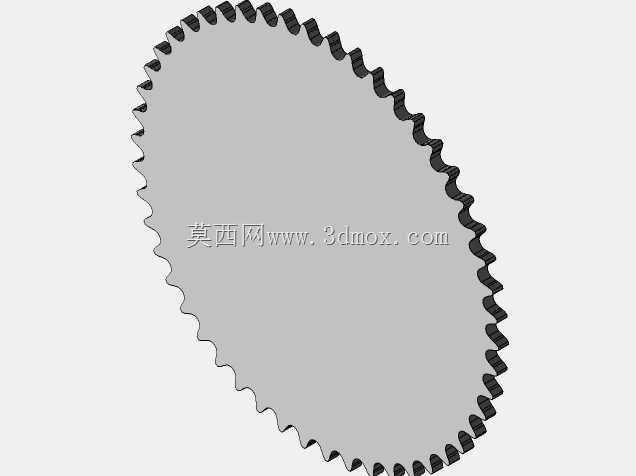

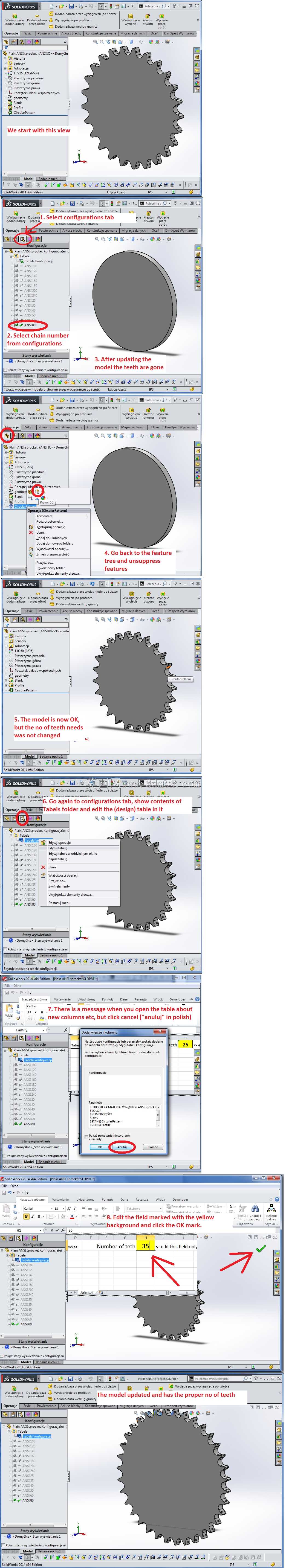

链轮作为链传动系统的核心啮合部件，广泛应用于工业输送线、农业作业机械、物流分拣设备、轻工包装机组、摩托车及低速重载传动场景中，依靠轮齿与链条链节的精准啮合实现动力传递，相比带传动具备传动比精准、打滑率低、重载承载能力强、环境适应性好的优势，可在多粉尘、高湿度、温差波动大的复杂工况下长期稳定运行。这款可配置的普通ANSI链轮，完全遵循美标ANSI链条啮合规范设计，核心采用设计表驱动的参数化构建逻辑，使用者可根据实际传动需求匹配对应ANSI链号的配置参数，仅需修改设计表内的齿数数值，即可快速生成对应规格的链轮成品模型，无需从零开始绘制齿形轮廓，大幅缩短非标传动系统的设计周期。从结构特性来看，该链轮采用标准的三圆弧一直线齿形设计，齿廓曲线完全匹配ANSI链条滚子的啮合轨迹，啮合过程中轮齿与链节滚子的接触应力分布均匀，可有效降低啮合冲击与运行噪音，减少齿面磨损速率，延长整套链传动机构的维护周期与使用寿命。在安装边界与尺寸适配层面，模型预留了标准的轮毂安装区域，可根据配套轴径调整中心孔尺寸、键槽规格与轮毂厚度，轮缘厚度、齿顶圆直径、齿根圆直径均随链号与齿数参数自动匹配标准值，既可以适配单排链条的传动需求，也可通过参数拓展生成多排链轮结构，满足不同功率等级的动力传递要求。设计过程中充分考虑了实际加工的工艺合理性，轮齿部分预留了均匀的加工余量，轮毂与轮辐的过渡位置采用圆角应力释放结构，避免热处理与重载运行过程中出现应力集中开裂的问题，可直接对接数控滚齿、插齿的加工工艺要求，无需额外进行工艺性修正。在实际设备配套中，这类参数化链轮可快速适配不同中心距的传动布局，当设备传动比需要调整时，仅需修改齿数参数即可完成零件迭代，无需反复校核齿形啮合精度，能够帮助设计人员快速完成传动方案的验证与优化，尤其适合非标自动化设备、定制化输送机组的快速设计场景，有效提升机械传动系统的设计效率与零件通用化程度。
