DDR4 UDIMM内存条与对应插槽连接器结构

本次呈现的DDR4 UDIMM内存及配套插槽连接器，广泛应用于台式计算机、工业控制计算机、入门级服务器、嵌入式计算设备等场景，是计算硬件体系中实现内存与主板高速数据交互的核心连接载体。在实际设备运行中，内存条承担临时数据高速读写存储的功能，插槽则作为主板端的固定与信号传输接口，二者配合完成CPU与内存之间的高速信号传递，直接决定设备内存通道的运行稳定性与数据传输带宽上限。

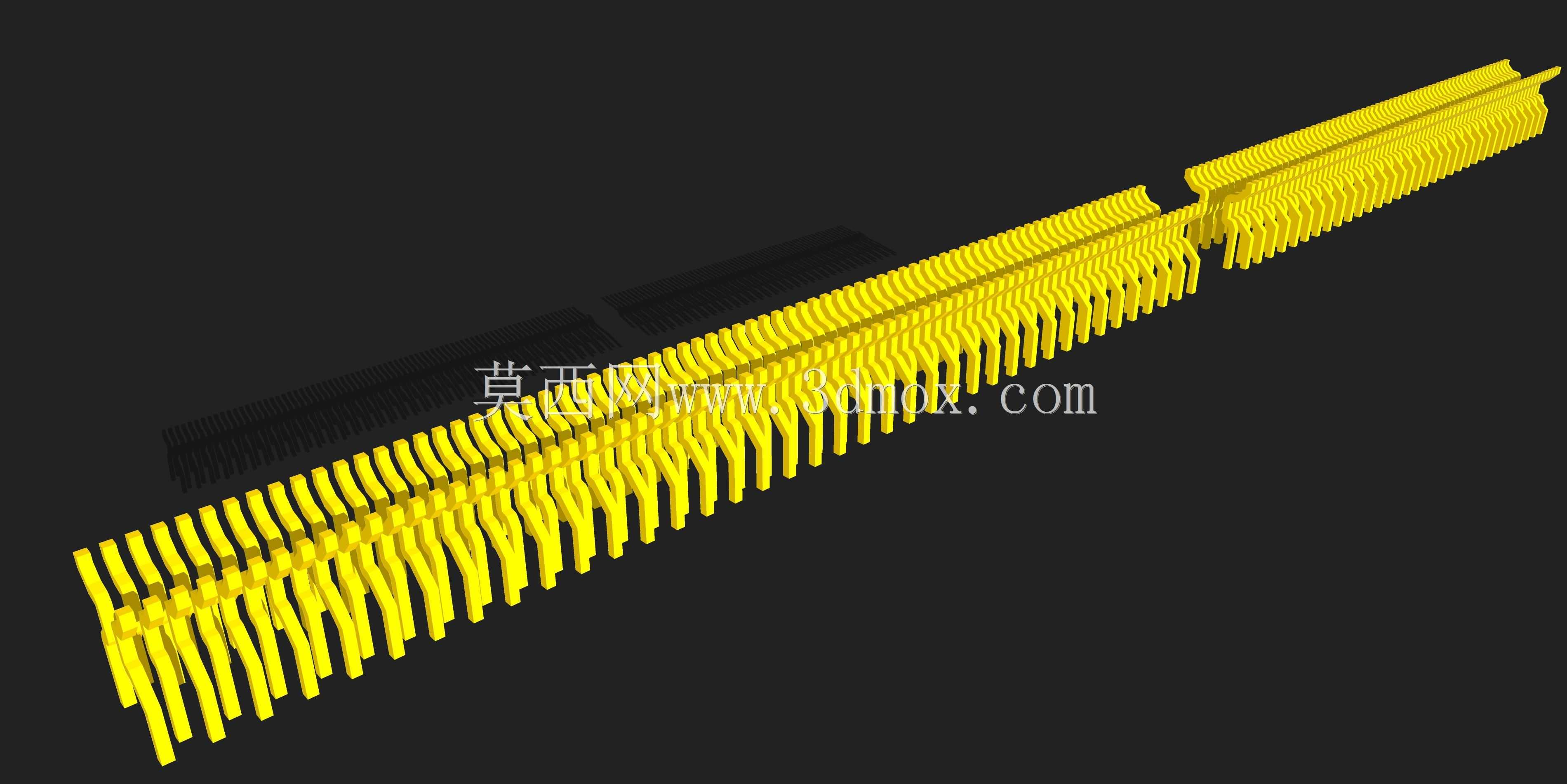

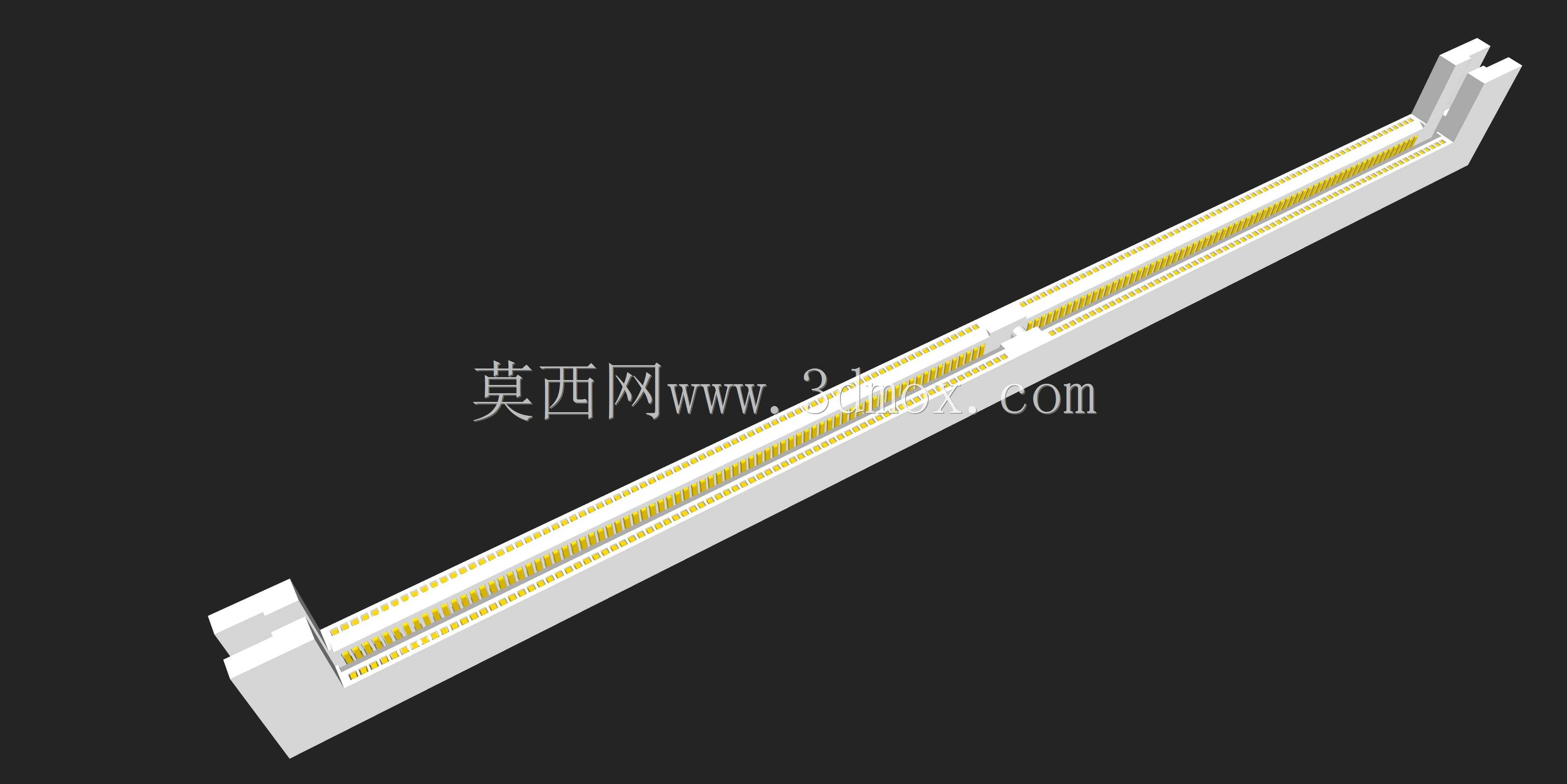

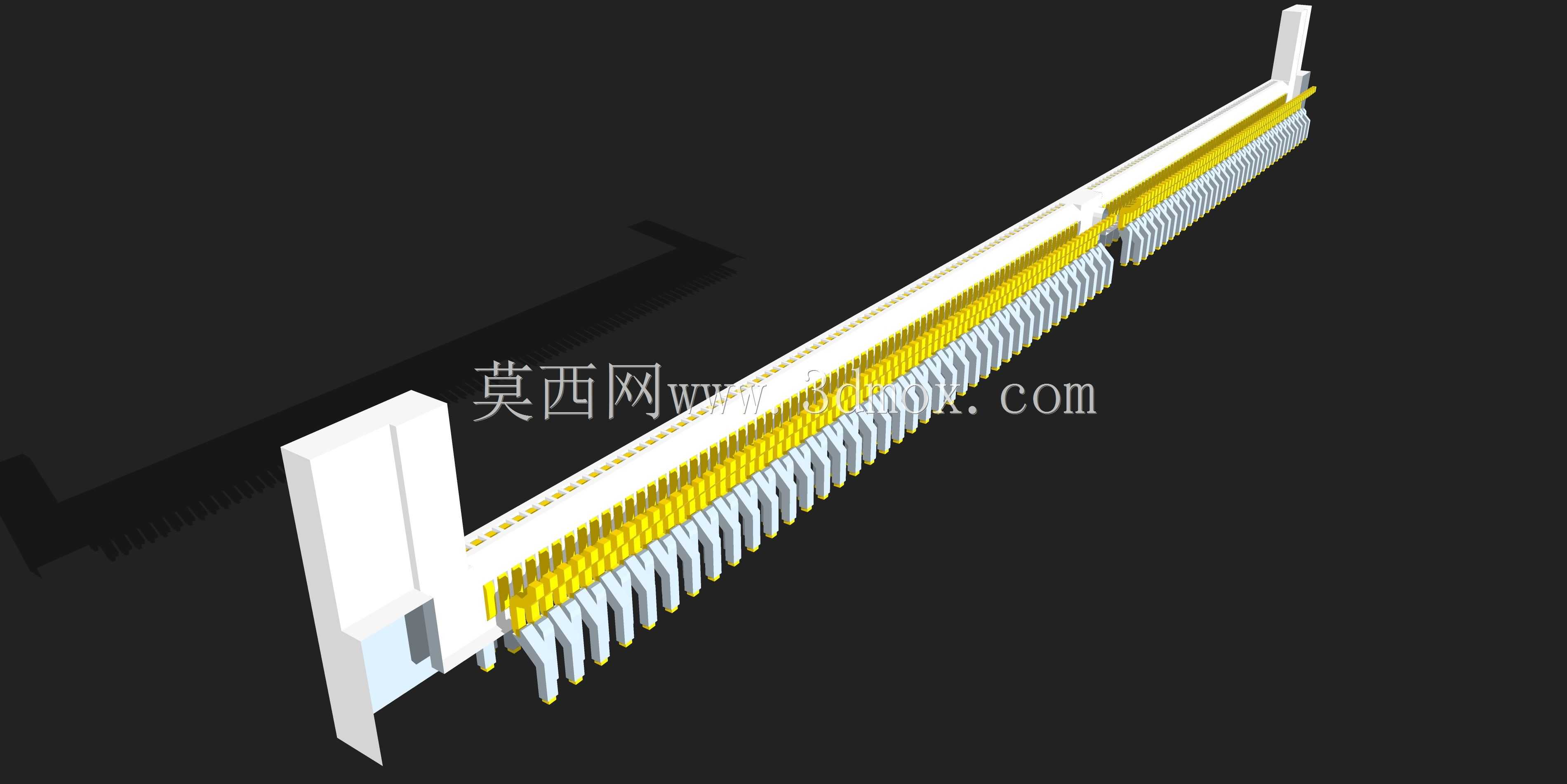

从功能特性来看，这套结构完全遵循DDR4 UDIMM的标准规范设计，内存条采用标准288pin引脚排布，金手指区域做了差异化防呆缺口设计，能够完全避免反插、错插其他代次内存的问题，插槽两端配备可旋转的卡扣结构，内存插入到位后卡扣会自动卡入内存条两端的定位缺口，实现牢固的机械固定，同时在设备运输、运行振动场景下避免内存松脱导致的接触不良问题。插槽内部的接触端子采用弹性接触设计，能够保证金手指与端子的稳定接触压力，降低接触电阻，保障高频信号传输的完整性，减少信号干扰与传输损耗。

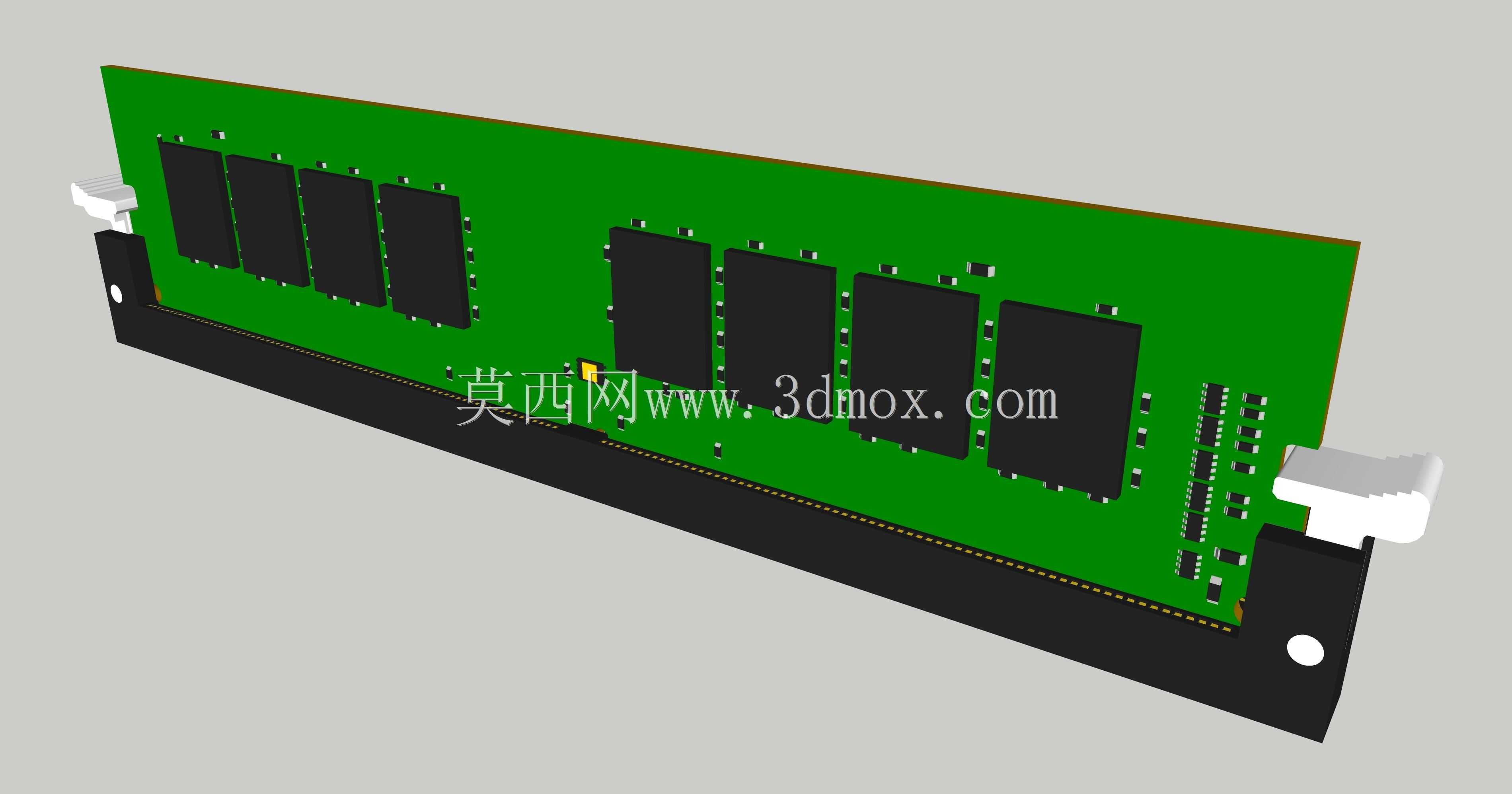

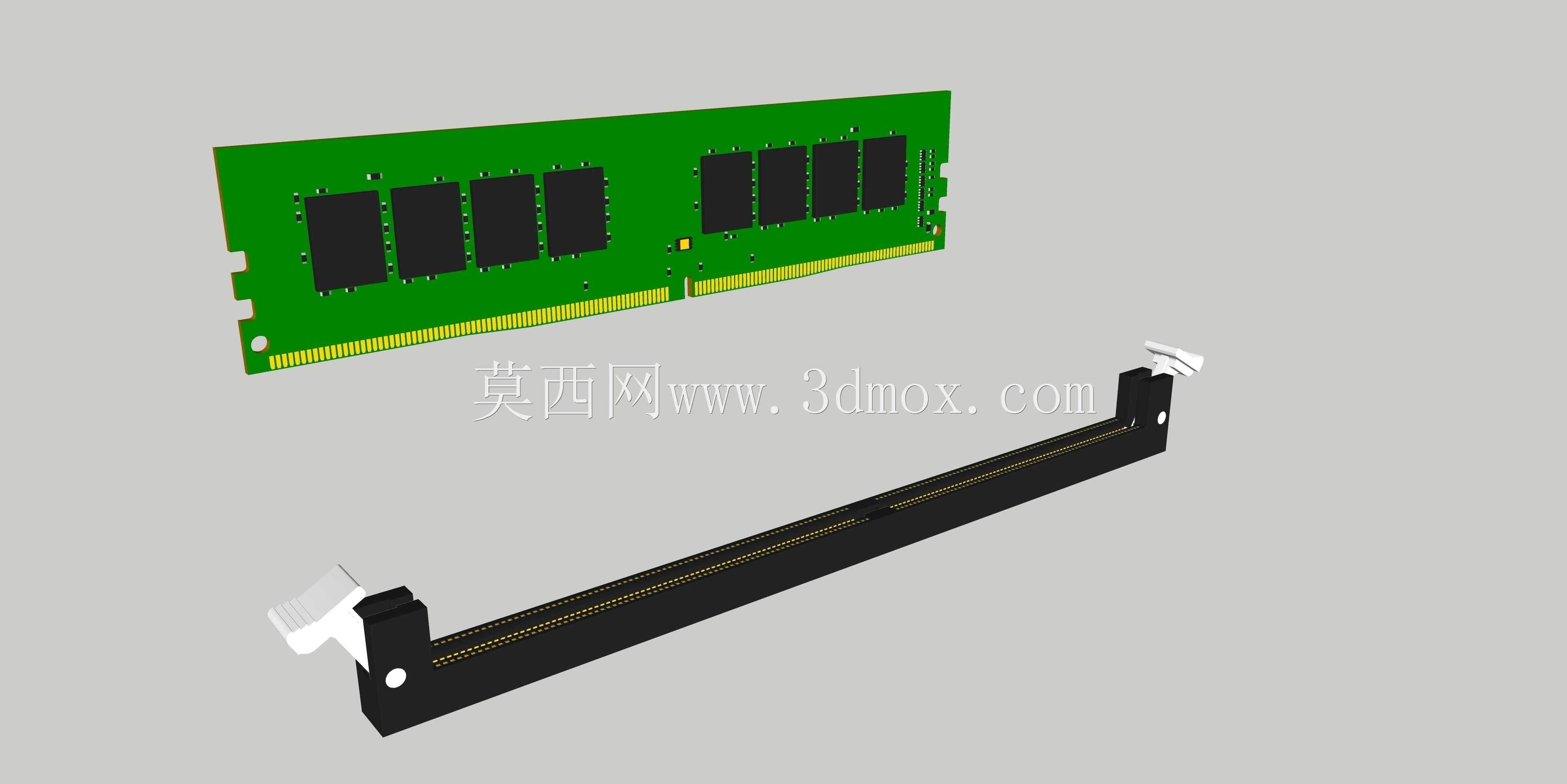

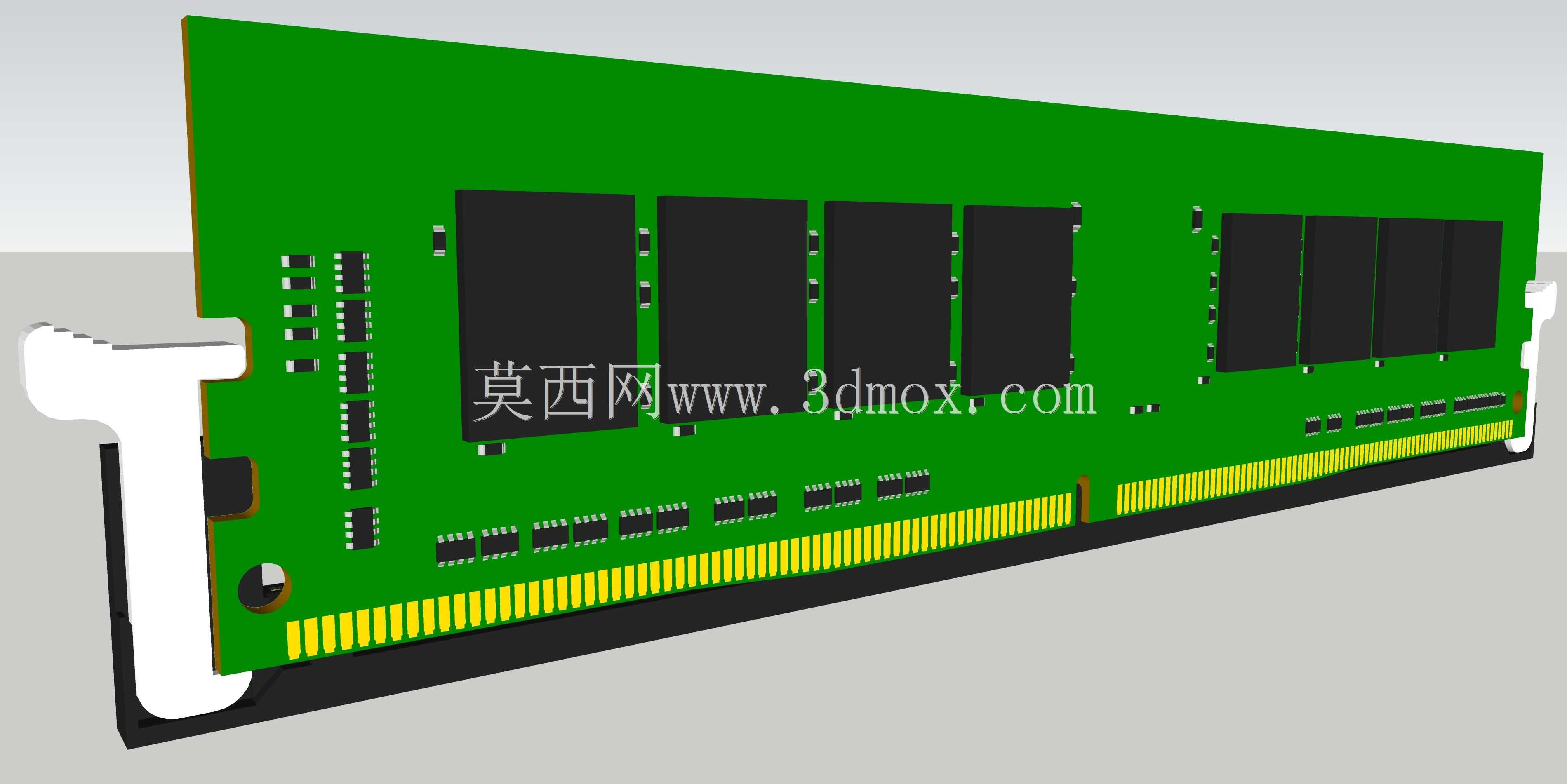

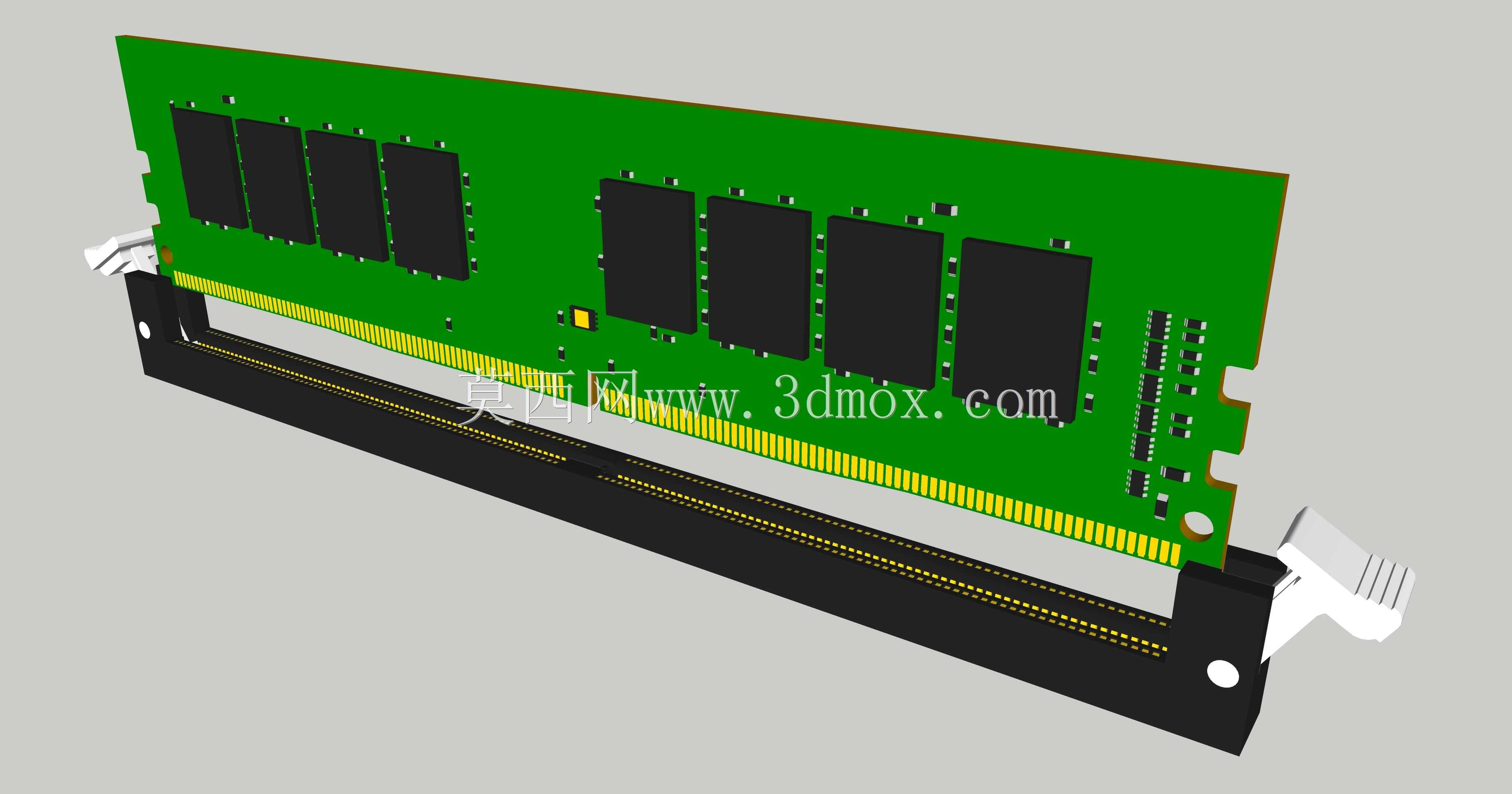

设计思路上，整套结构采用1:1等比例还原实物的装配关系，精准还原了内存条的PCB板轮廓、表面存储芯片排布、金手指分段结构，以及插槽的绝缘基座外形、卡扣旋转结构、引脚焊盘排布，所有配合间隙都按照实际生产的公差要求做了还原，能够直观呈现内存与插槽的装配流程：安装时需将内存金手指缺口对准插槽凸点，垂直下压后两端卡扣自动锁合，拆卸时向两侧掰开卡扣即可弹出内存。

外形尺寸与安装边界方面，内存条长度、宽度、厚度完全符合标准UDIMM的尺寸规范，插槽的基座高度、焊盘间距、定位柱位置均匹配标准主板的安装孔位设计，预留的周边安全间隙能够满足主板布线、周边元器件排布的空间要求，不会出现安装干涉问题，可用于主板结构设计阶段的装配干涉校验、硬件组装教学演示、计算机硬件结构科普等场景，帮助设计人员提前确认内存区域的空间布局，避免生产组装阶段出现结构冲突。
