鼠标底座滑动分模注塑模具结构设计

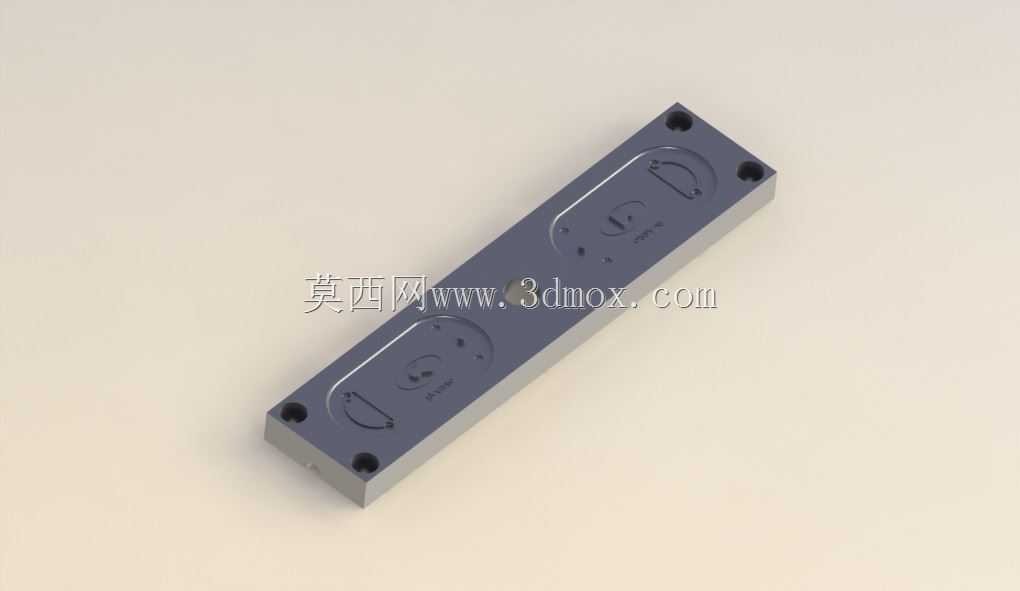

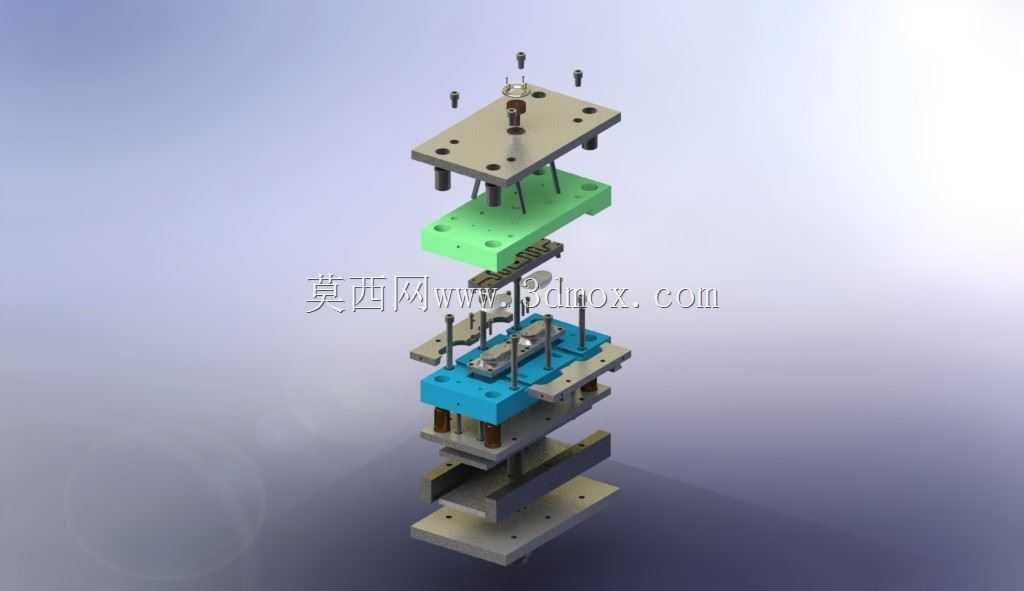

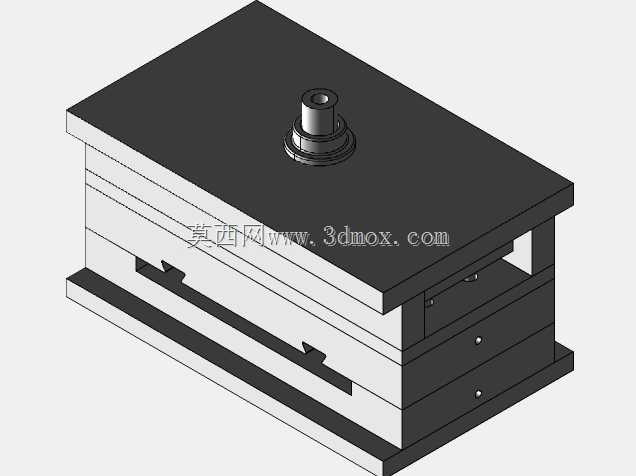

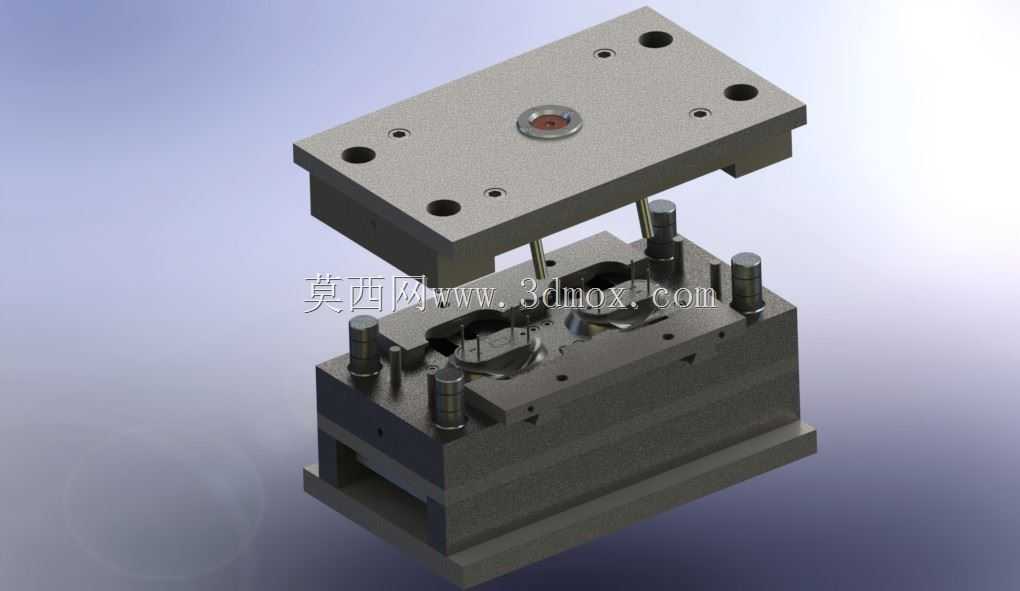

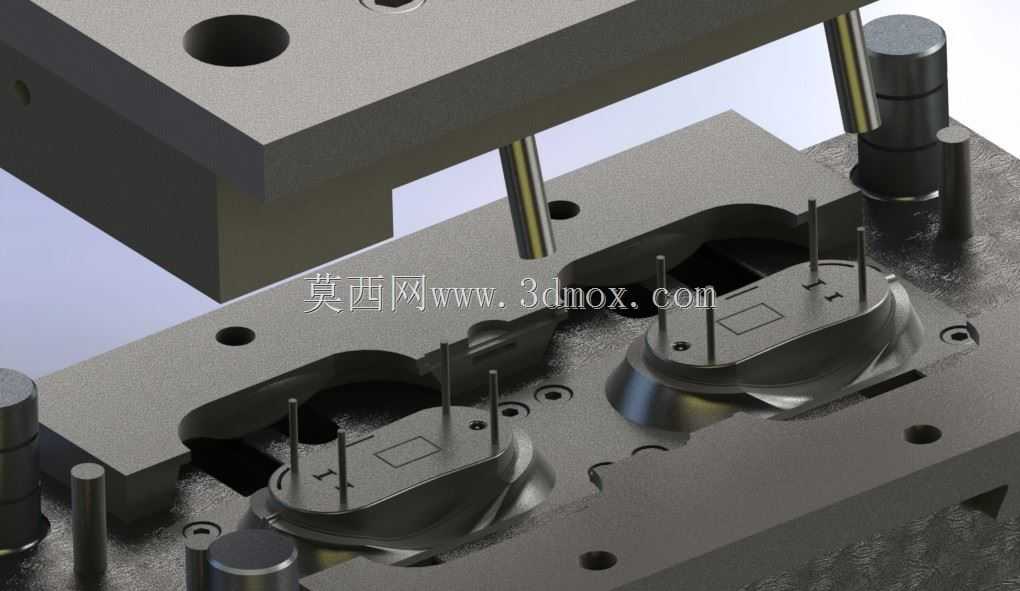

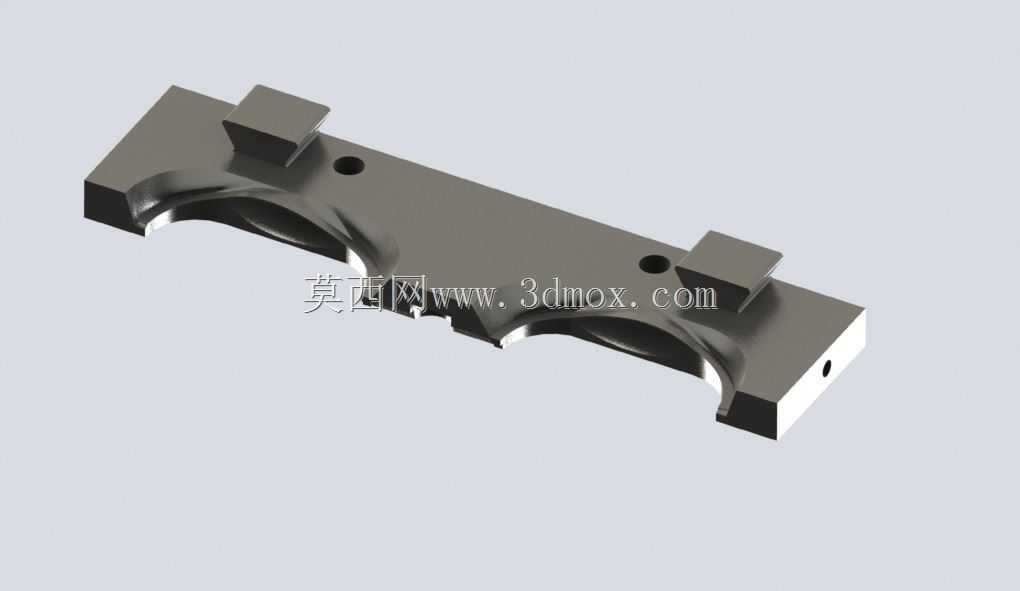

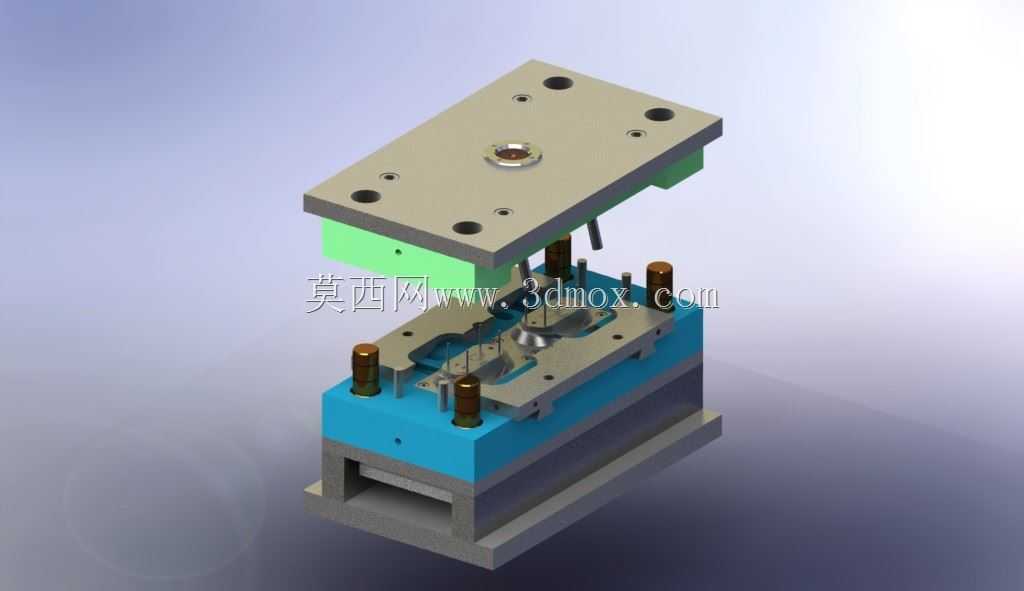

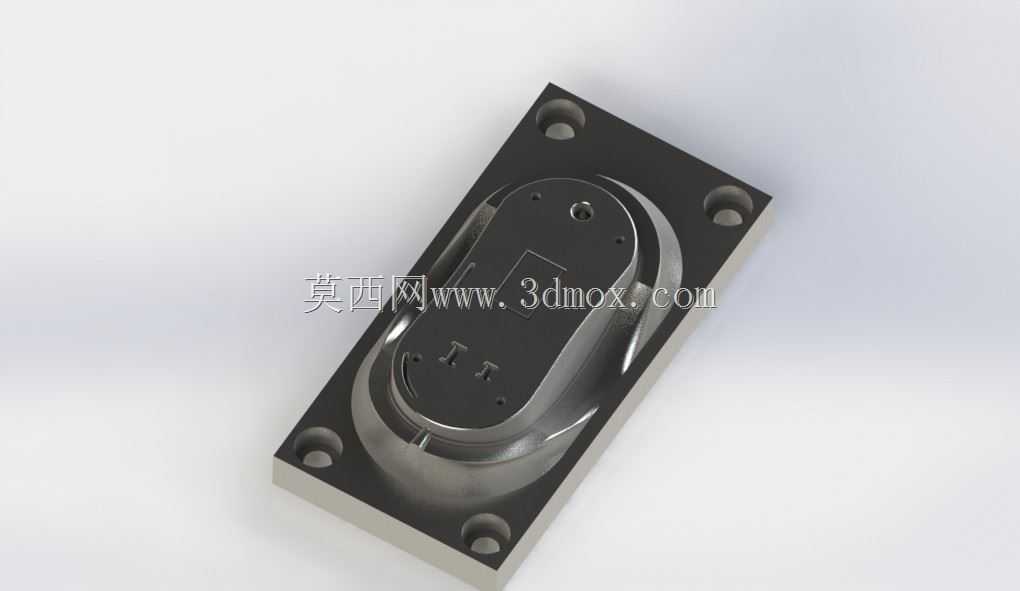

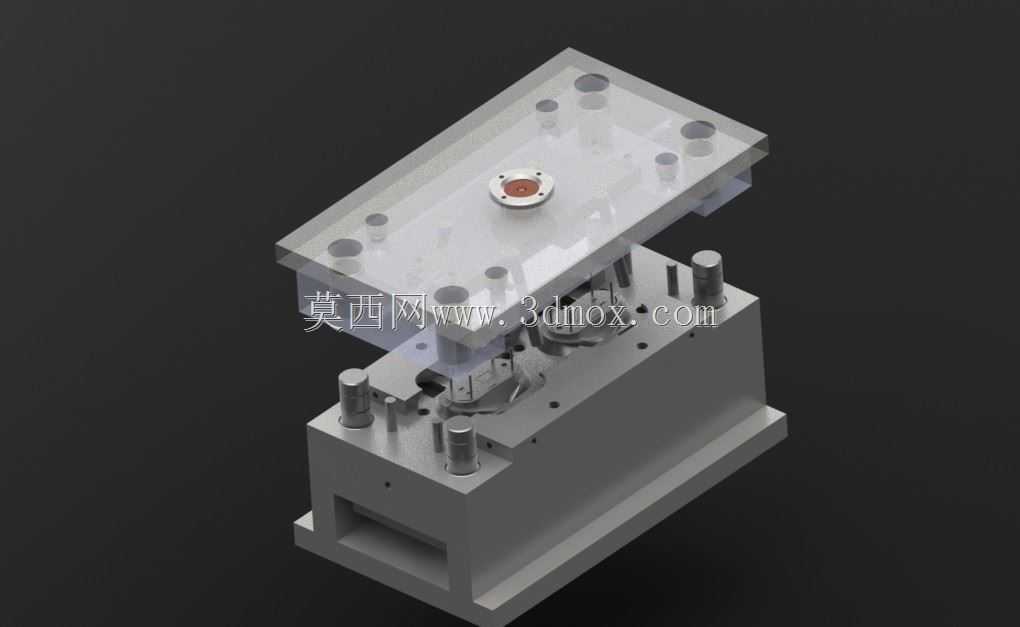

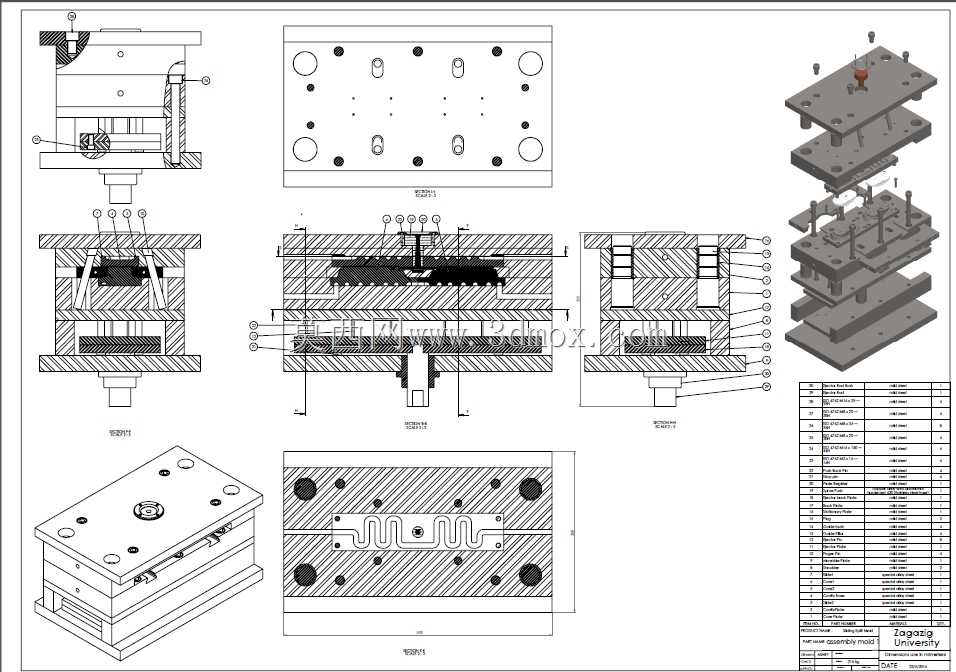

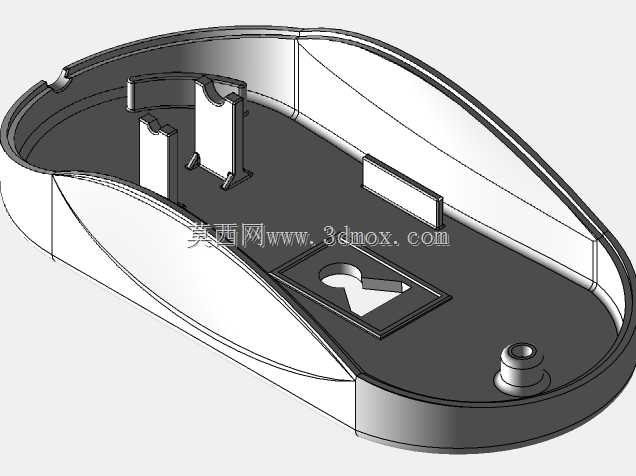

这套滑动分模结构主要应用于消费电子外设类塑胶零部件的注塑成型生产环节，针对鼠标底座这类带有侧向凹凸结构、无法通过常规直开直顶方式完成脱模的塑胶件设计，是注塑生产环节中实现复杂结构塑胶件批量成型的核心工装结构。在日常的电脑外设生产场景中，鼠标底座作为承载鼠标内部电路板、配重块、按键组件的基础支撑件，其外形带有多处侧向卡扣、安装柱以及贴合手部握持弧度的曲面结构，常规的两板模直上直下开模方式会在脱模过程中拉伤塑胶件的侧向结构，因此需要配套滑动分模机构来完成侧向结构的先抽芯动作，再实现整体塑件的顶出脱模。整套模具采用上下模对合的经典模架结构，上模部分设置有主流道衬套，用于对接注塑机射嘴完成熔融塑胶的注入，流道布局结合鼠标底座的外形轮廓采用平衡式排布，能够保证型腔内各个位置的塑胶填充压力均匀，避免出现缺胶、飞边、缩痕等成型缺陷。下模部分集成了滑动抽芯模块，开模过程中在导柱导套的精准导向下，侧向滑块会沿着预设的斜导柱轨迹完成横向滑移，先脱离鼠标底座侧面的卡扣与凹槽结构，待侧向抽芯行程完全到位后，顶出机构才会动作将成型完成的鼠标底座平稳顶出模腔，整套动作逻辑连贯，能够有效避免脱模过程中出现塑件变形、结构拉伤的问题。从安装边界来看，整套模架的外形尺寸适配常规吨位的卧式注塑机安装规格，上下模的安装孔位按照通用注塑机的模板螺孔间距设计，不需要额外定制转接板即可完成上机安装，模架的闭合高度、开模行程都匹配常规小型注塑机的参数范围，能够直接接入现有注塑生产线投入生产。在设计思路上，这套滑动分模结构充分考虑了鼠标底座的量产需求，滑块的导向面做了耐磨处理，能够承受长期反复开合模的摩擦损耗，冷却水路围绕型腔均匀排布，能够快速带走熔融塑胶的热量，缩短成型周期，提升批量生产的效率。同时整套分模机构的零件拆分遵循加工便利性原则，滑块、镶件等易损耗部件都采用模块化设计，后期生产过程中如果出现局部磨损，只需要更换对应镶件即可快速恢复生产，不需要整套模架返修，能够有效降低生产过程中的维护成本。在实际生产应用中，这套滑动分模结构能够稳定完成鼠标底座的连续成型作业，成型后的塑件尺寸精度能够满足后续装配的公差要求，侧面的卡扣结构不需要额外做二次修边处理即可直接与鼠标上盖完成扣合装配，大幅减少了后续的人工修整工序，适配消费电子类产品快速迭代、大批量生产的行业需求。
