手机保护壳精密注塑成型模具结构

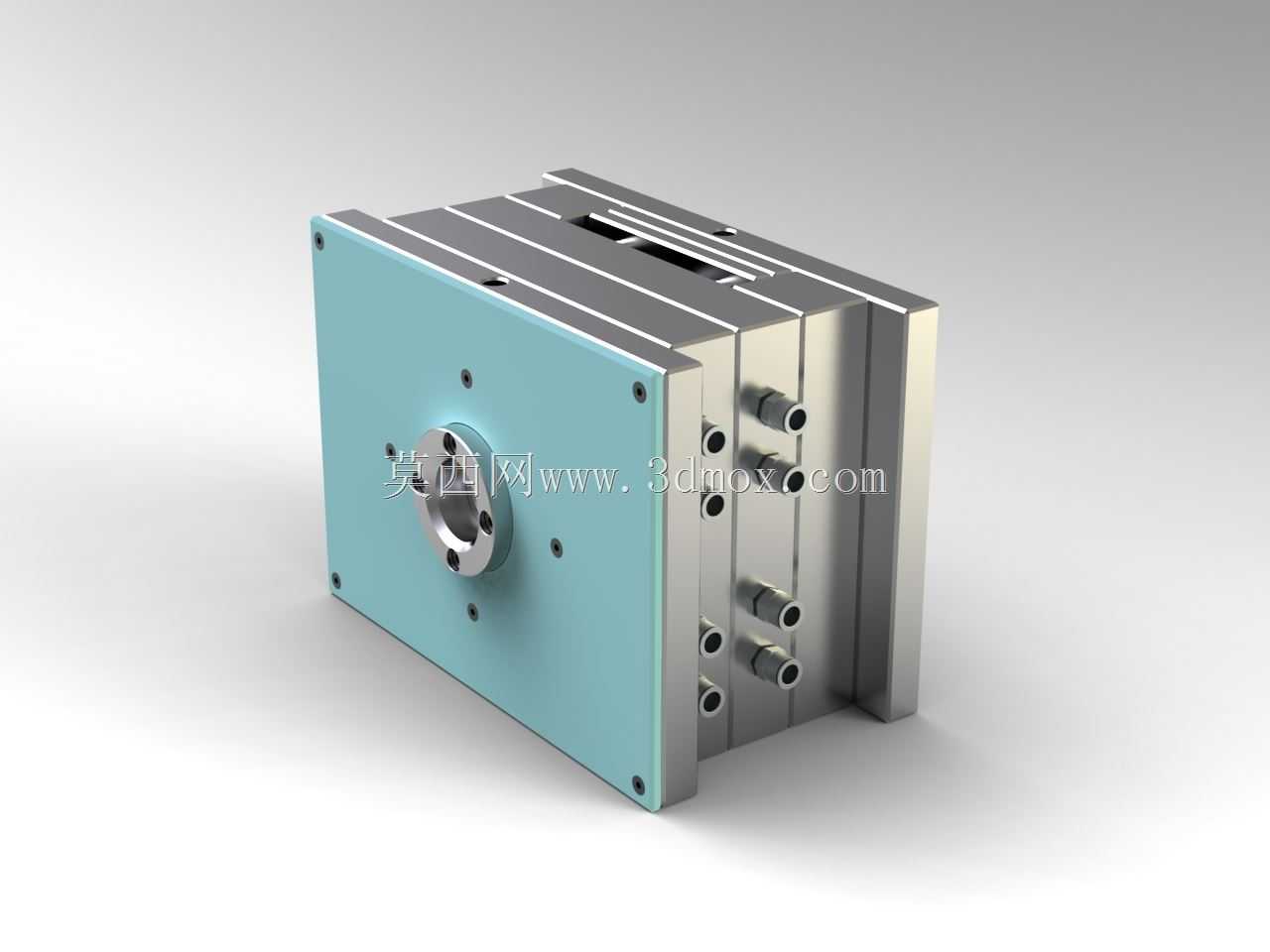

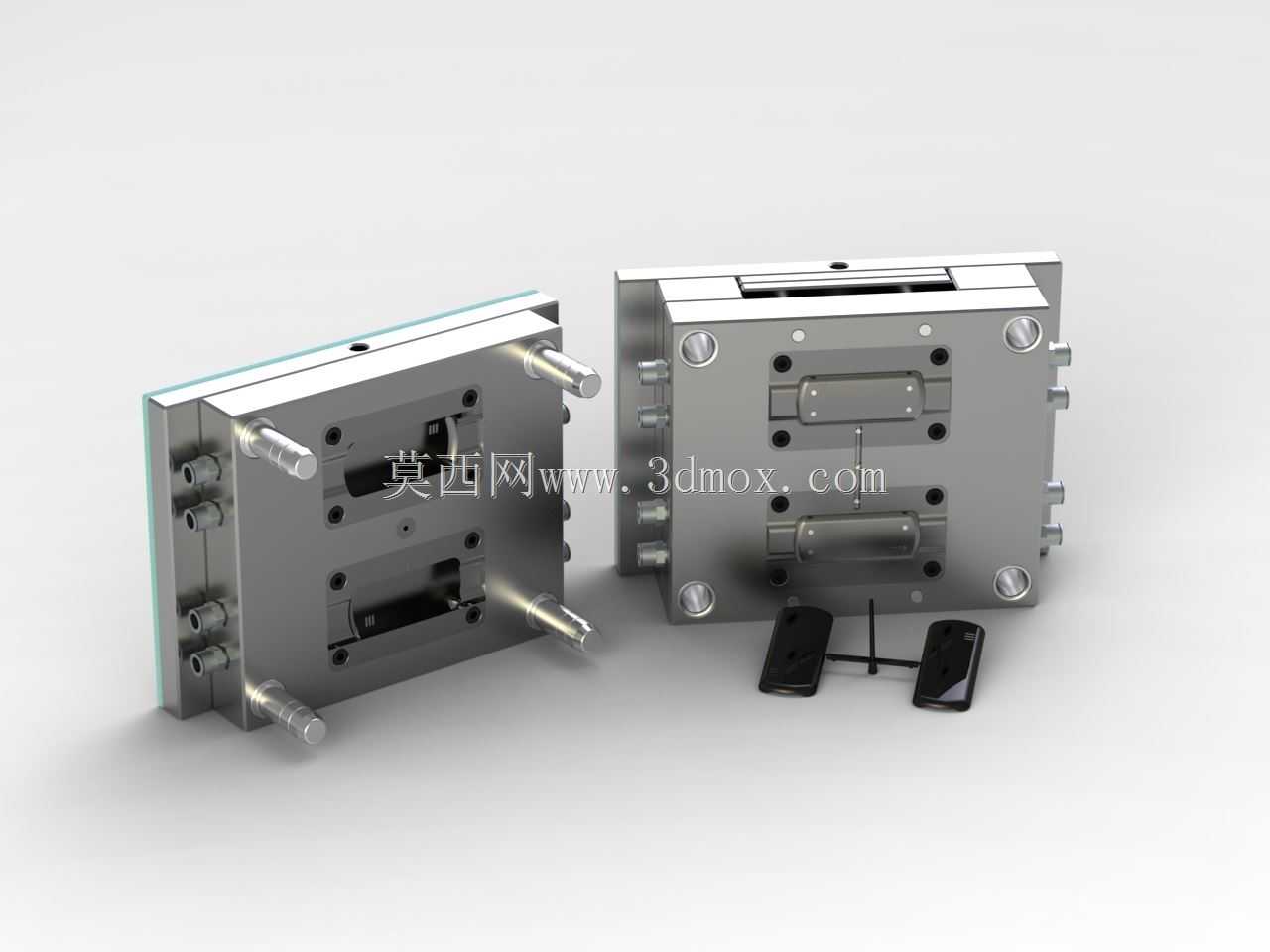

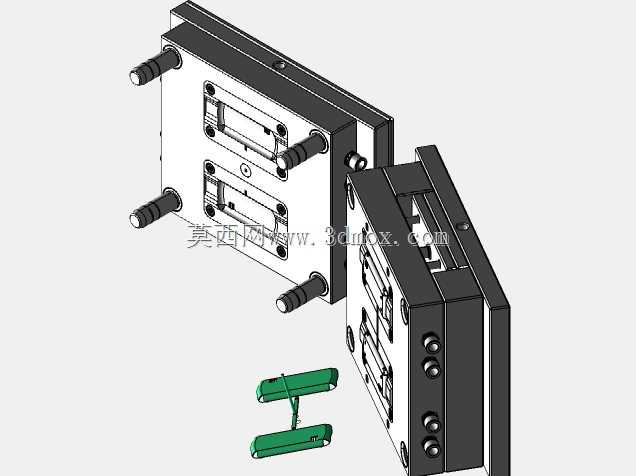

这套模具主要应用于消费电子领域的手机塑胶外壳批量注塑生产环节，是手机外观结构件量产环节的核心工艺装备，适配卧式注塑机的安装使用场景，可在连续化注塑生产线上完成手机壳的一模多腔成型作业，满足消费电子行业对塑胶外壳产能、精度与外观质量的严苛要求。模具采用两板模标准模架结构，整体开合模行程经过精准核算，适配常规吨位注塑机的开模距离参数，模架四周的导柱导套采用高耐磨合金材质加工，合模时可保证动定模的对位精度控制在0.02mm以内，避免成型过程中出现披锋、错位等外观缺陷。模具的型腔与模芯部分采用镜面级抛光处理，直接对应手机壳的内外表面成型需求，进胶方式采用侧浇口结构，浇口位置设置在手机壳的内侧非外观面区域，成型后浇口残留可通过后续简单修剪处理，不会破坏产品外观面的光洁度。冷却水路围绕型腔与模芯的轮廓做环绕式布局，水路间距均匀控制在合理范围，可保证注塑过程中型腔各区域温度均衡，减少塑胶件冷却不均导致的翘曲、缩痕问题，将成型周期控制在高效生产的合理区间。顶出结构采用顶针与顶块组合的方式，顶针排布避开手机壳的外观面与卡扣装配位，顶出过程受力均匀，可避免顶白、顶穿等成型不良问题，保证产品脱模后的结构完整性。模具的排气槽开设在型腔末端的合模面上，可在注塑充模过程中快速排出型腔内的空气，避免产品出现困气烧焦、缺胶等问题。整套模具的安装尺寸完全适配行业通用注塑机的拉杆间距、定位圈尺寸与射嘴孔规格，上机安装时无需额外做改装适配，可快速完成装模调试投入生产，成型出的手机壳尺寸精度可满足后续与手机中框的装配公差要求，外观面可直接做后续的喷涂、丝印等表面处理工序，适配不同材质塑胶原料的注塑成型需求，可稳定完成大批量的手机外壳生产作业。
