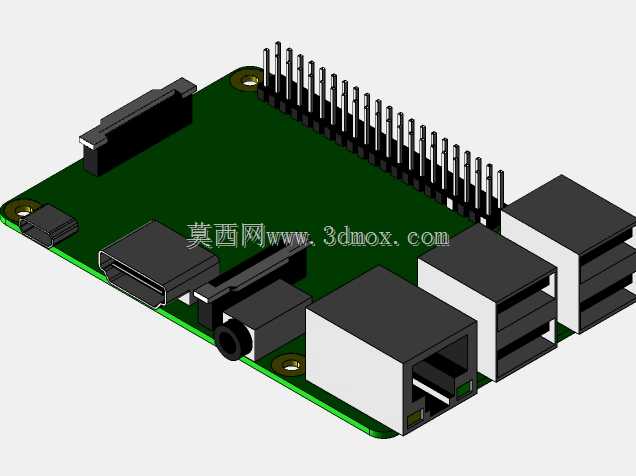

树莓派3开发板精准结构三维建模

本次建模的树莓派3开发板，是嵌入式开发、智能硬件原型搭建领域应用极为广泛的核心主控硬件，在创客项目开发、工业边缘数据采集节点搭建、小型智能终端设备研发、教学实验实训场景中都承担着核心运算与外设控制的作用，能够为各类小型智能设备提供稳定的算力支撑与丰富的外设扩展能力，是目前嵌入式开发领域普及率极高的通用型主控硬件。从实际用途来看，这款开发板可搭载嵌入式操作系统，实现数据运算、信号传输、外设驱动、网络通信等多重功能，既可以作为独立的微型运算终端使用，也可以嵌入到各类定制化智能设备中作为核心控制单元，适配智能家居控制、小型机器人主控、环境监测节点、多媒体播放终端等多类场景的使用需求。在功能特性层面，该开发板集成了以太网接口、多组USB接口、HDMI视频输出接口、音频输出接口、GPIO排针扩展接口以及供电接口，能够满足不同外设的连接与扩展需求，板载的各类接口位置、元件排布都完全参照实物的装配关系进行还原，确保每一个接口的位置、尺寸、突出高度都与实物保持一致，能够直接用于外壳结构设计、安装适配验证、装配干涉检查等实际工程场景。在设计思路上，建模过程优先保证整体安装边界的准确性，首先确定PCB基板的整体长宽尺寸与板厚，再以基板的定位孔为基准，逐一排布板载的各类接口、排针、电容、芯片等元件，严格遵循实物的元件布局逻辑，确保每一个元件的安装位置、突出高度、外形轮廓都与实物完全匹配，既还原了开发板的整体外观形态，也保证了各结构部分的尺寸精度，能够满足结构适配类的设计需求。从外形尺寸与安装边界来看，建模完整还原了开发板的标准外形轮廓，板边的定位孔位置、孔径都严格参照实物参数，GPIO排针的高度、各接口向外突出的长度都做了精准还原，能够直接用于配套外壳的结构设计、安装支架的尺寸匹配，在进行整机装配设计时可以直接调用该模型进行干涉检查，避免后续生产装配过程中出现结构冲突问题，为基于该开发板的二次硬件开发、结构适配工作提供精准的三维模型参考。
