ESP-12F型WiFi无线通信模块结构设计

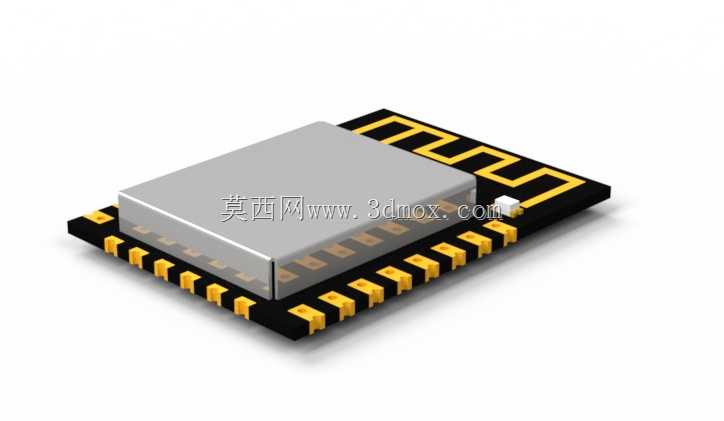

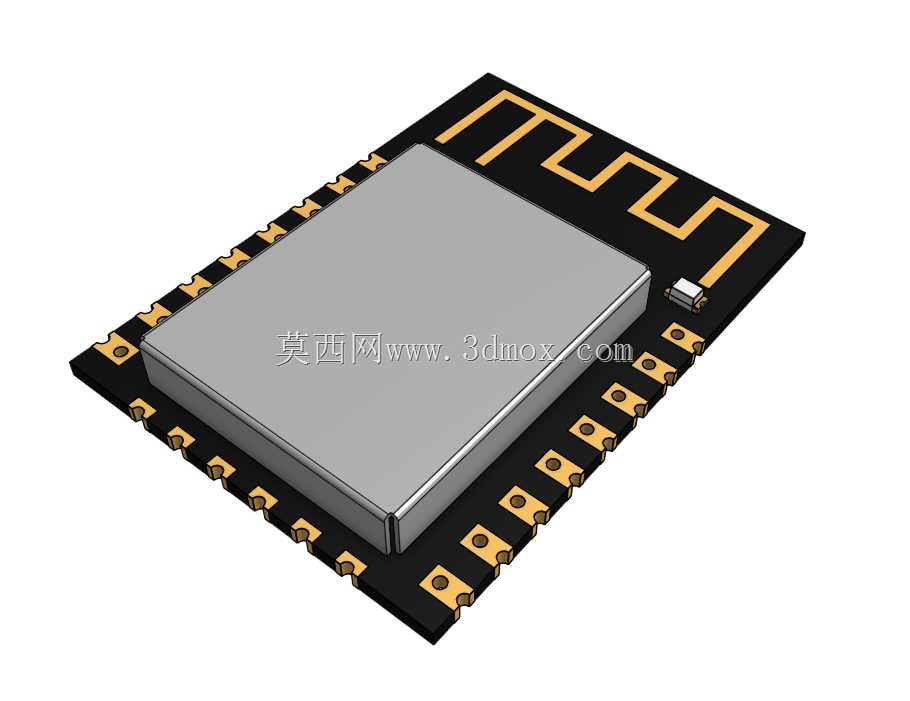

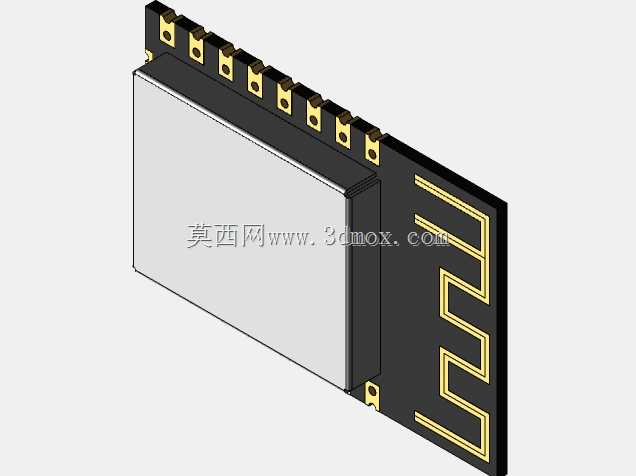

本次呈现的ESP-12F型WiFi通信模块，是面向物联网终端场景打造的核心通信组件，广泛适配智能家居传感节点、工业无线数据采集终端、消费电子智能外设、小型嵌入式联网设备等场景，能够为各类低功耗终端设备提供稳定的WiFi接入能力，实现设备与局域网、云端的双向数据传输，解决传统有线部署布线繁琐、终端移动受限的痛点。在实际应用中，该模块可直接嵌入智能插座、温湿度采集节点、小型遥控终端、共享设备控制板等产品内部，无需额外搭建复杂的通信外围电路，即可快速完成设备的联网功能搭建，大幅缩短终端产品的开发周期。从功能特性来看，该模块集成了完整的WiFi射频前端、基带处理单元与通用IO引出接口，支持标准的IEEE802.11b/g/n通信协议，能够在常见的室内通信距离内保持稳定的信号收发能力，模块采用表贴式封装设计，所有信号引脚通过板边半孔焊盘引出，既可以通过回流焊工艺直接焊接在终端主板上，也可以搭配对应的转接底板实现直插式安装，适配不同生产工艺的终端产品需求。在设计思路上，该模块采用金属屏蔽罩覆盖核心射频与主控电路区域，能够有效隔绝外部电磁干扰对射频信号的影响，同时避免模块自身工作时的射频辐射对外围敏感电路造成串扰，保障模块在复杂电磁环境下的通信稳定性；模块的PCB板采用黑色阻焊工艺，板载印制天线经过阻抗匹配优化，在有限的板卡空间内实现了最优的信号辐射效率，无需额外外接天线即可满足多数短距离通信场景的需求。从外形尺寸与安装边界来看，该模块整体为紧凑型矩形结构，长宽尺寸适配常规小体积终端的内部安装空间，模块底部焊盘间距遵循标准的表贴封装规范，终端主板设计时只需按照对应引脚间距预留焊盘位置，即可完成模块的装配，模块整体厚度较薄，不会占用过多的产品内部垂直空间，能够适配超薄型智能终端的结构设计要求；安装时需注意在模块金属屏蔽罩区域预留足够的散热间隙，避免外围结构件紧贴屏蔽罩影响散热效率，同时在板载天线对应的主板区域避免铺铜或布置金属构件，防止遮挡天线信号路径，保障通信信号的收发质量。
