燃气热水器性能检测实验集成装置

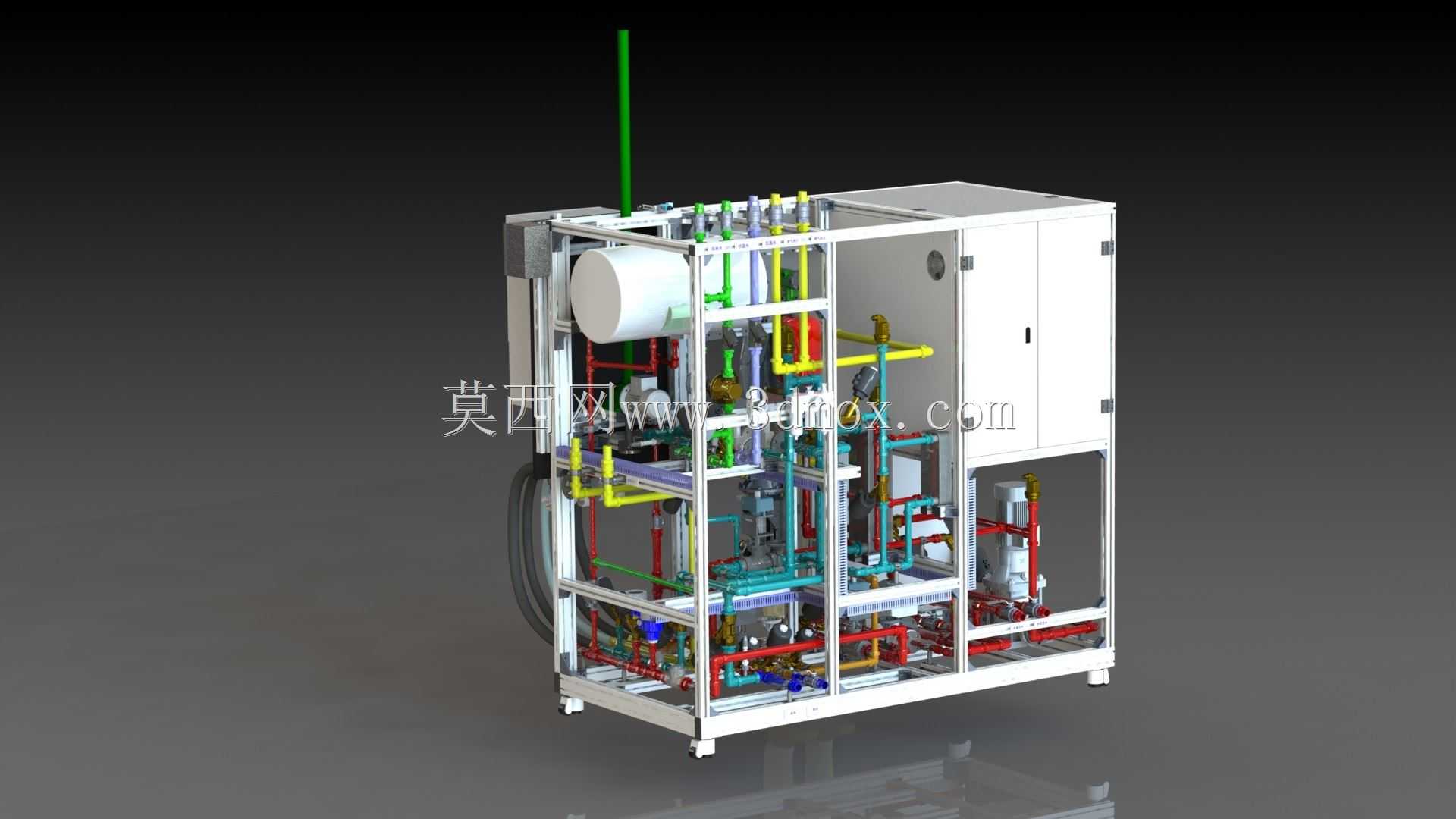

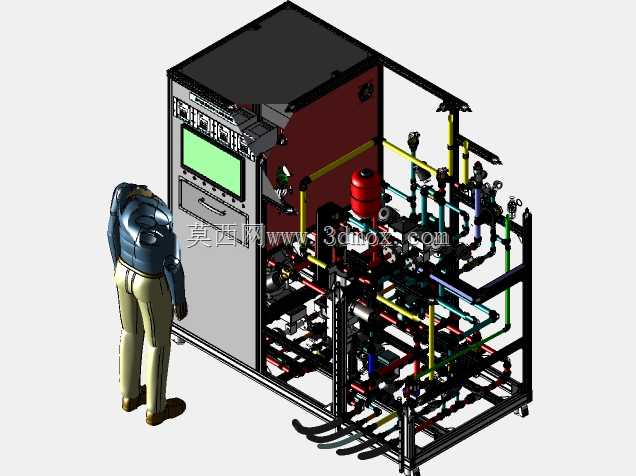

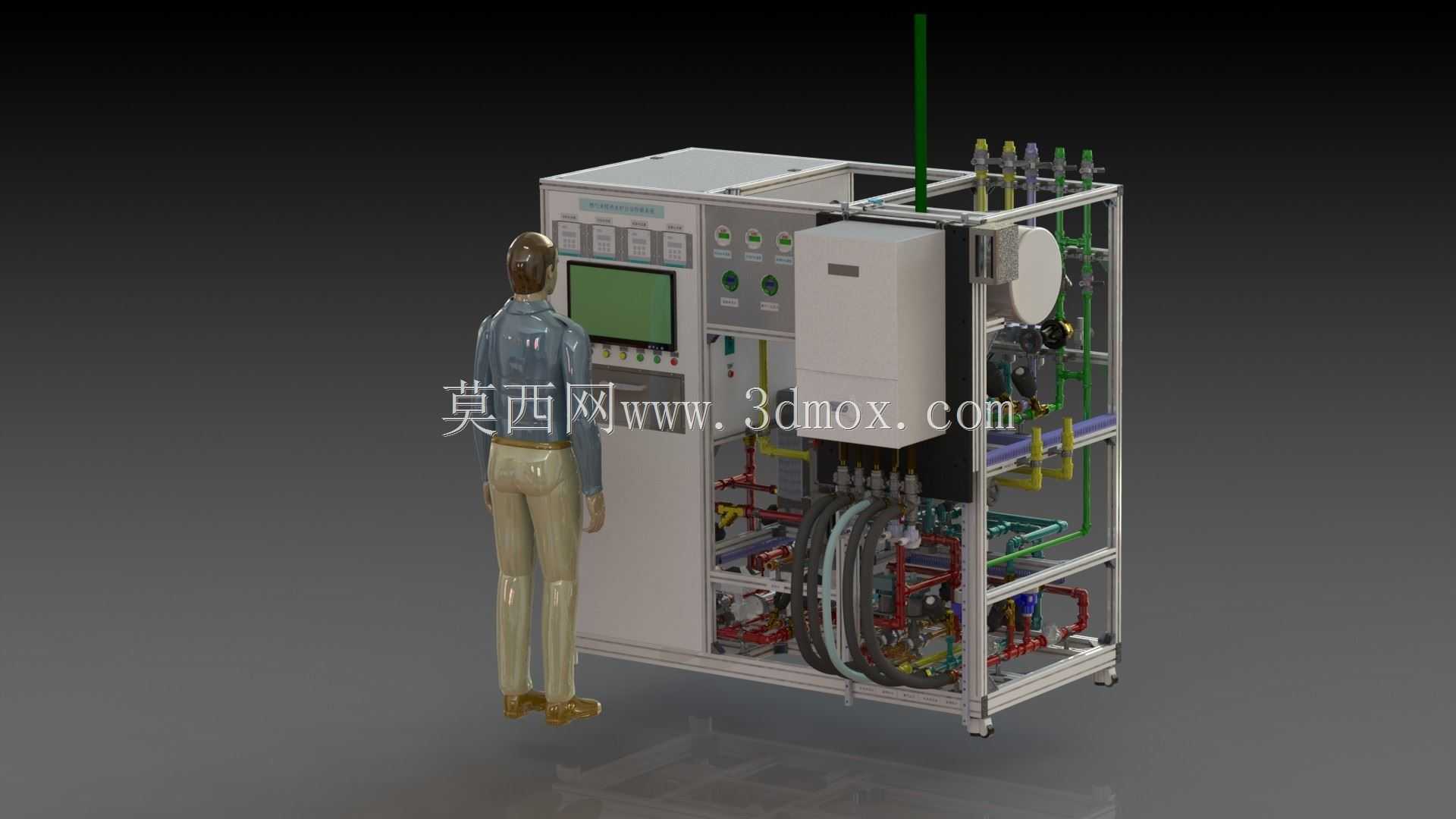

该装置为面向家用及商用燃气热水器研发、出厂校验环节打造的综合性能测试实验台，主要应用于热水器生产企业的实验室研发验证、质检部门的成品性能抽检场景，可完成燃气热水器的热效率测试、燃烧工况模拟、水路耐压检测、燃气密封性校验、恒温性能验证等多维度实验项目，替代传统分散式测试工装，实现全测试流程的管路与元件集成化布置。装置整体采用铝型材框架搭建开放式结构，主体框架为标准工业铝型材拼接成型，整体安装边界控制在宽度1200mm、深度800mm、高度1800mm范围内，底部配置可调式支撑脚杯，可适配不同平整度的实验室地面安装需求，框架侧面预留可拆卸检修门板，方便内部元件的日常维护与管路调整。内部管路采用分色设计区分介质通路，黄色管路为燃气输送通路，配置高精度调压阀与流量传感器，可精准模拟不同供气压力下的热水器燃烧工况；蓝色与青色管路为冷水进水、热水出水通路，搭配变频水泵与恒温储水罐，可实现进水温度、进水压力的动态调节，模拟不同地区的供水条件；红色管路为安全泄压与排污通路，配置超压泄压阀与紧急切断阀，保障实验过程的操作安全。装置左侧集成电气控制与数据采集模块，可实时采集测试过程中的水温、流量、燃气压力、热负荷等核心参数，顶部预留排气接口，可对接实验室排风系统，排出实验过程中产生的燃烧废气。设计过程中充分考虑实验操作的人机工程需求，所有阀门、调节旋钮均布置在操作人员站立可及的高度范围，管路排布预留足够的操作空间，避免不同介质管路交叉干扰，同时框架底部预留标准安装孔位，可直接固定在实验室地面，也可搭配脚轮实现短距离移动转场，适配不同实验工位的使用需求。
