Xilinx Zynq XC7Z010芯片BGA封装三维结构

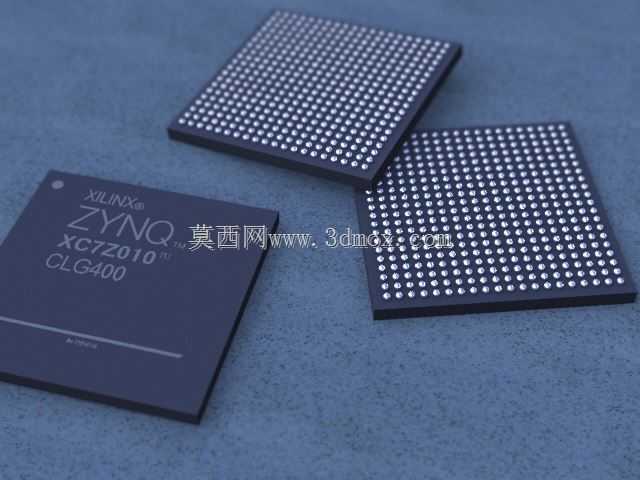

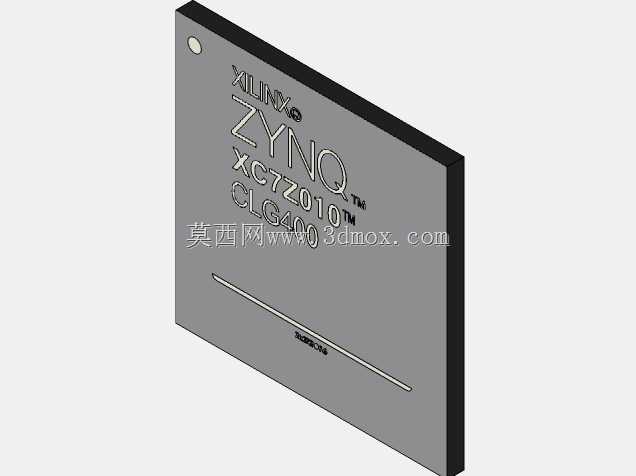

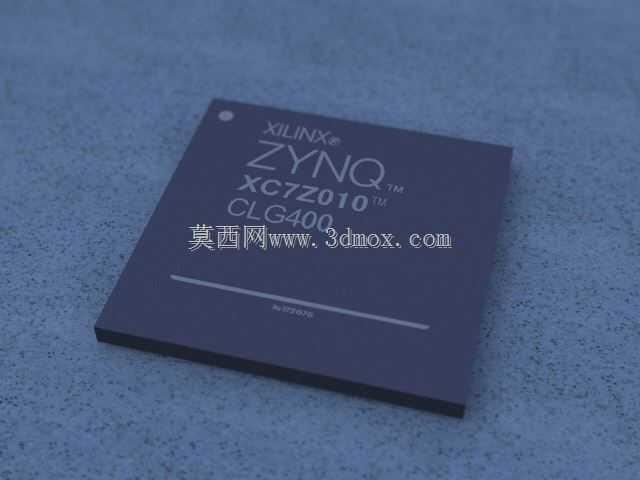

本次呈现的是赛灵思Zynq系列XC7Z010芯片的BGA封装三维结构，这类可编程逻辑器件是嵌入式计算、工业控制、通信终端领域的核心硬件载体，广泛部署在智能传感节点、工业运动控制器、边缘计算网关、小型化通信基站设备中，承担逻辑运算、信号处理、外设管控的核心功能，是实现设备智能化、可编程化的关键硬件单元。该封装采用球栅阵列贴片设计，整体外形为规整正方形，实体尺寸为17mm×17mm，焊球采用矩阵式排布，相邻焊球的中心间距为0.8mm，整颗芯片共计400个信号引出焊球，焊球呈20×20的矩阵规则排布，仅在中心特定区域预留无焊球的避让空间，适配芯片内部的晶圆布线与基板走线需求。在设计层面，该封装结构的建模严格遵循实际量产器件的物理边界，焊球的球面弧度、封装本体的边缘倒角、表面标识区域的凹凸细节都做了精准还原，能够直接用于PCB布局阶段的干涉检查、整机结构装配的空间校核，也可用于生产环节的贴片工艺仿真、焊盘钢网开孔设计参考。从实际应用角度看，这类BGA封装芯片的安装对PCB焊盘平整度、回流焊温度曲线有着较高要求，精准的三维模型能够帮助结构工程师在整机设计阶段提前预判芯片与周边散热结构、屏蔽罩、接插件的空间冲突，避免后期打样出现装配干涉问题；对于硬件工程师而言，模型的精准尺寸边界可以辅助完成器件布局的密度优化，在有限的板卡空间内合理排布去耦电容、散热过孔等周边配套结构，提升板卡的信号完整性与散热性能。该封装模型还原了量产器件的真实外形特征，没有对结构做简化处理，既可以用于电子设备的整机结构装配验证，也可以作为教学演示素材，帮助从业者直观理解BGA封装的内部布局与外部安装特性，覆盖从产品研发前期的空间校核到生产工艺验证的全流程使用需求，为采用该款芯片的电子设备研发提供可靠的三维结构参考。
