龙门式数控铣床加工设备结构设计

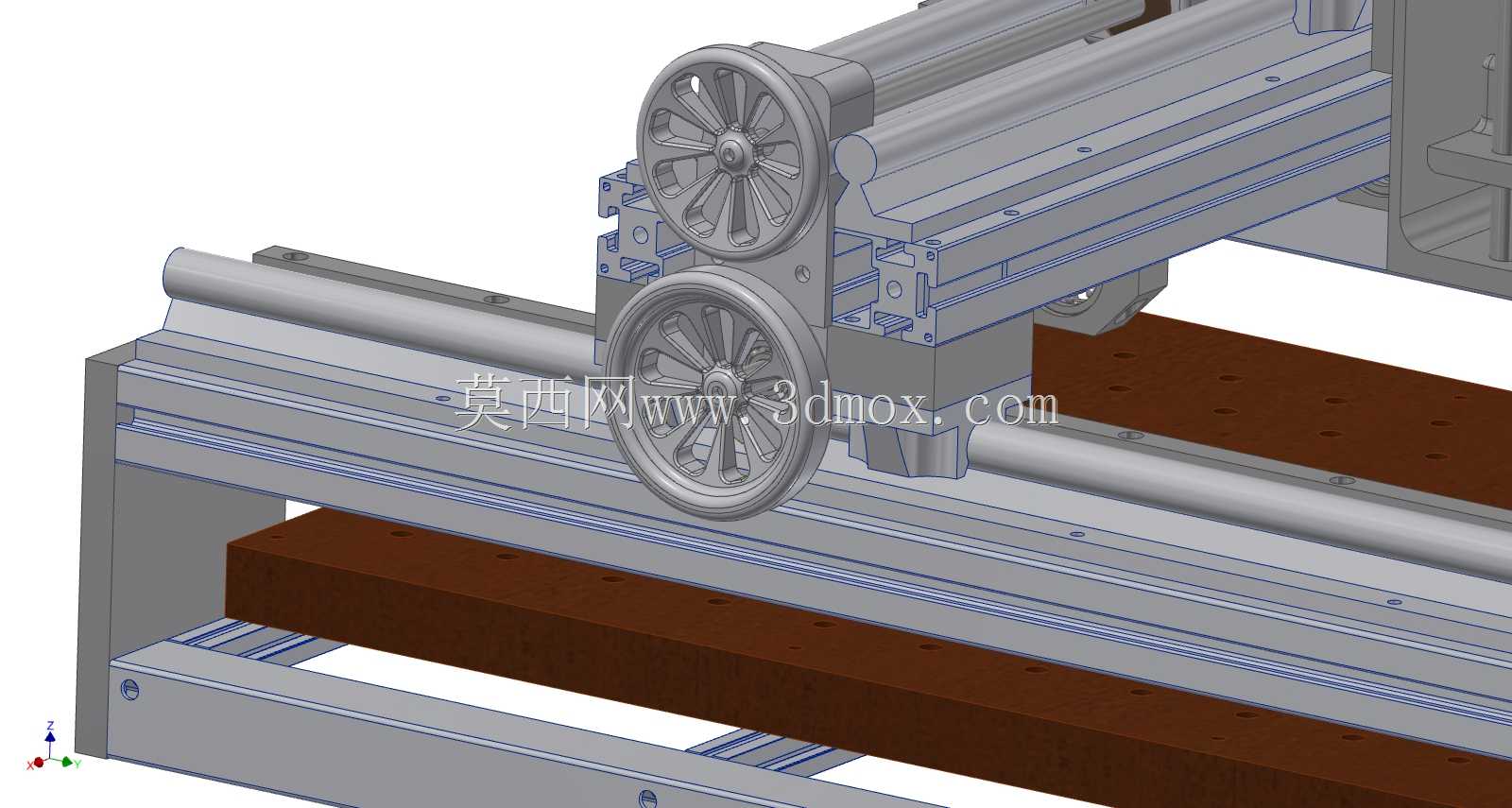

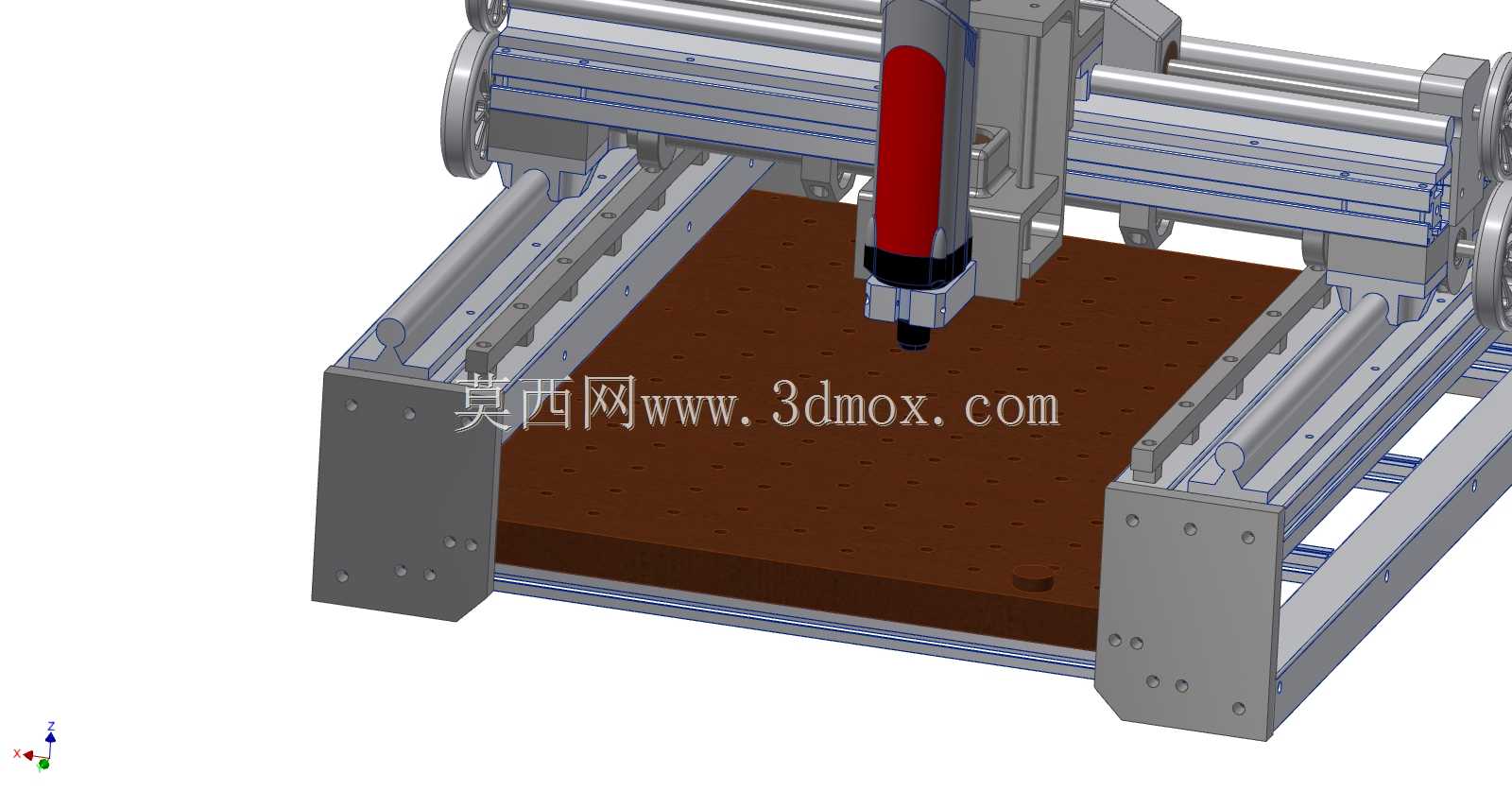

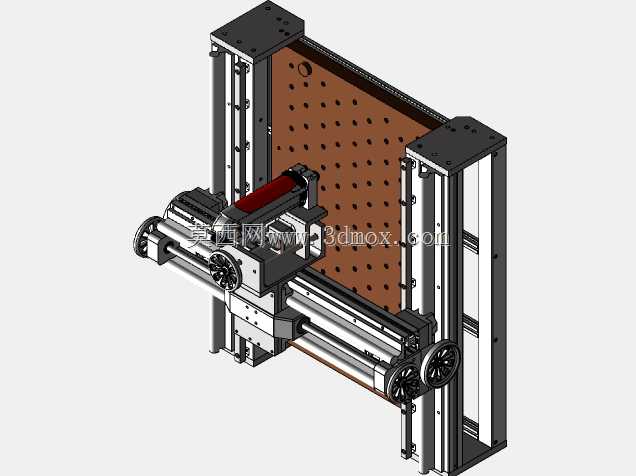

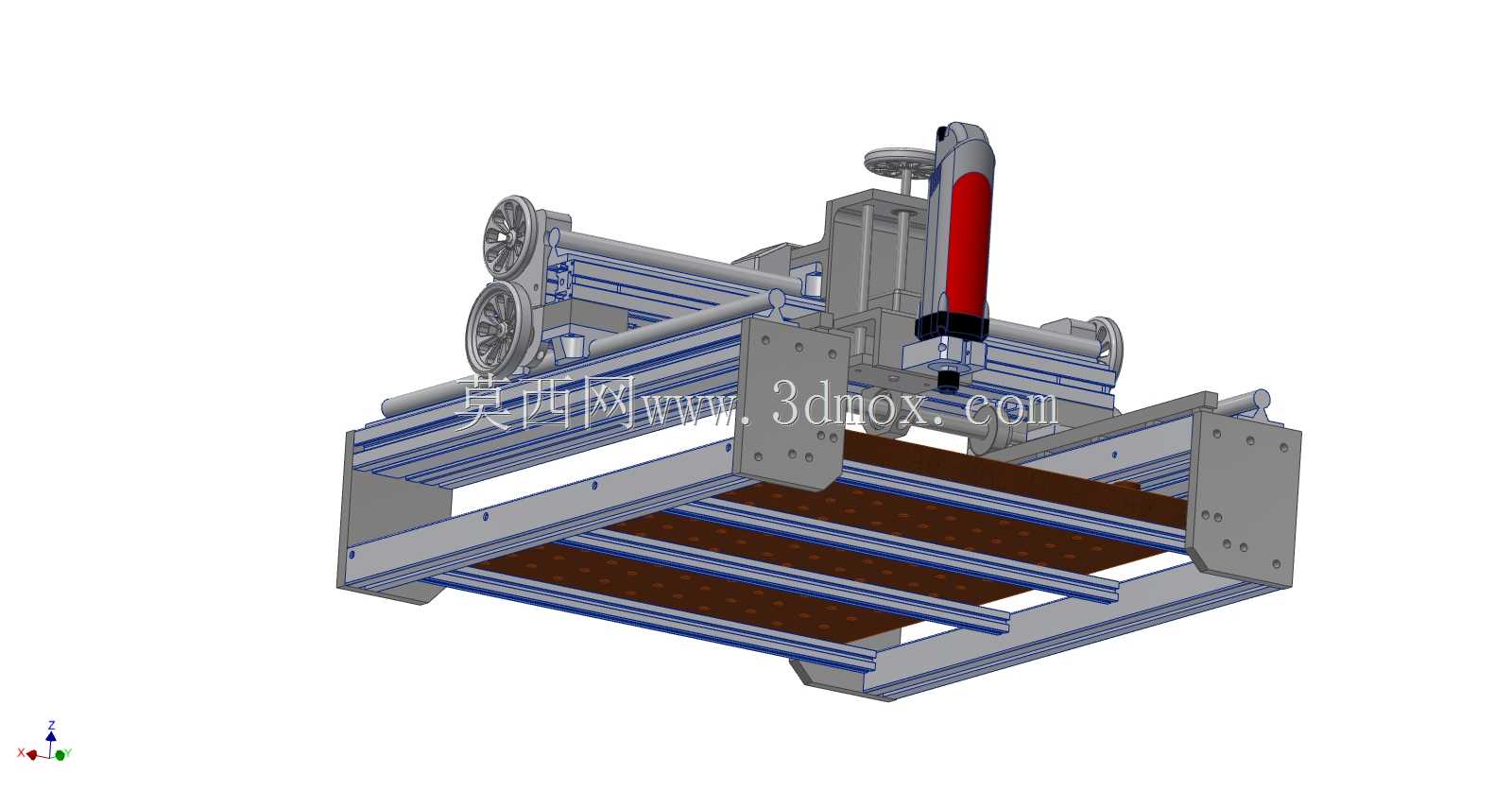

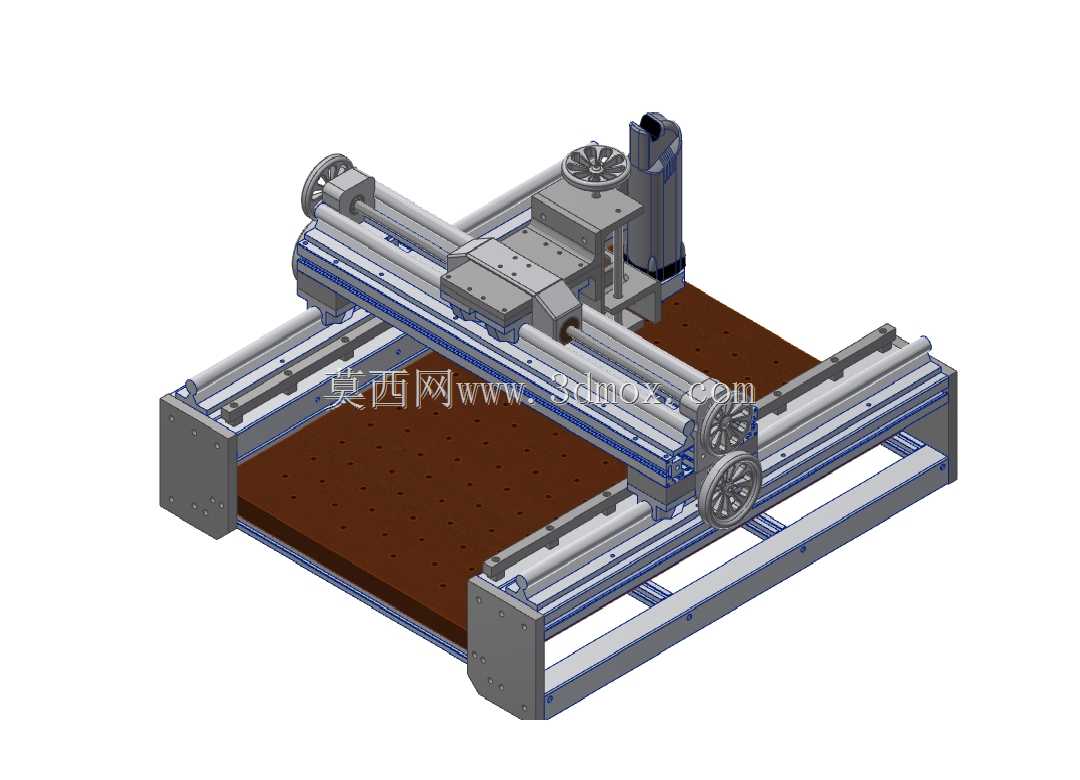

这款龙门式铣床主要面向中小型加工车间、非标零件加工场景，可适配木质板材、软金属板材、工程塑料等多种材质的平面铣削、开槽、轮廓雕刻加工需求，在广告标识制作、小型五金零件加工、家具雕花生产等场景中都能发挥稳定作用，能够替代人工完成高精度的重复切削作业，降低人工操作的误差率，提升批量加工的一致性。设备整体采用龙门跨式布局，加工台面位于龙门框架下方，有效加工幅面可达710mm×500mm，能够覆盖多数中小型工件的加工尺寸需求，安装时需预留足够的设备操作与维护空间，周边需预留不小于300mm的检修通道，避免设备运行时与周边障碍物产生干涉。从功能设计来看，设备采用双轴同步驱动的龙门移动结构，X轴向采用双导轨平行布置，搭配同步轮传动结构，保证龙门横梁移动时的平行度与运行稳定性，减少长行程移动产生的偏摆误差；Y轴向滑座搭载在龙门横梁上，可沿横梁横向移动，Z轴向主轴滑台搭载在Y轴滑座上，可完成垂直方向的进给动作，三个轴向的运动配合可实现平面范围内任意轨迹的切削加工。主轴部分适配Kress 1050系列高速主轴，转速调节范围宽，可根据不同加工材质匹配对应的切削转速，保证加工面的光洁度，同时主轴安装座预留了标准装夹接口，可根据加工需求更换不同规格的铣刀、雕刻刀，适配不同的加工工序。设计过程中重点考量了设备的结构刚性，框架主体采用标准铝型材拼接搭配角件加固的结构，在保证整体重量可控的前提下，提升框架的抗形变能力，避免切削过程中因设备振动影响加工精度；导轨安装面经过找平设计，保证导轨安装的直线度，移动部件搭配耐磨滑块，降低长期运行的磨损量，延长设备的使用寿命。台面采用多孔吸附式设计，可搭配真空吸附装置固定薄板类工件，也可通过压块夹持厚壁工件，适配不同装夹需求；设备的手轮调节结构布置在轴向传动端，可在设备调试、对刀过程中实现手动微调，提升操作的便捷性，走线部分采用拖链内置布置，避免运动过程中线路拉扯磨损，提升设备运行的安全性。整体结构设计兼顾了加工精度、制造成本与维护便捷性，没有冗余的复杂结构，普通操作人员经过简单培训即可完成设备的操作与日常维护，适合小型加工场景的灵活生产需求。
