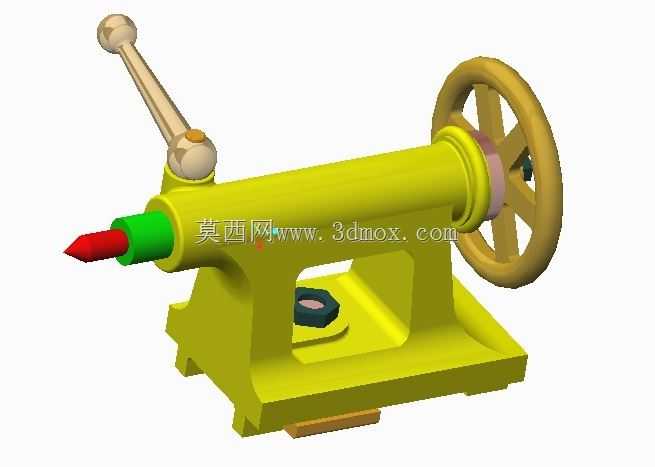

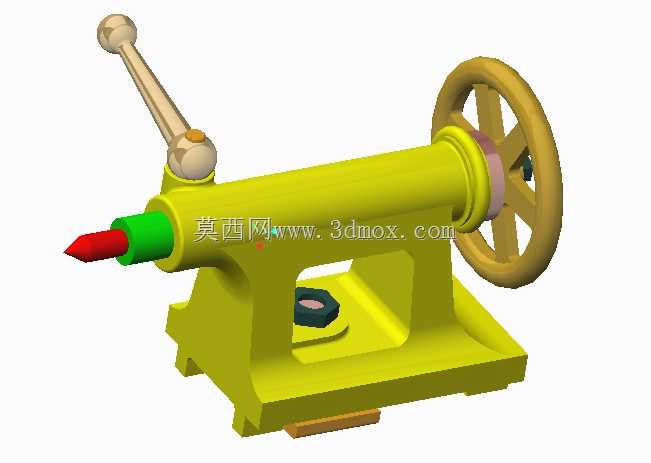

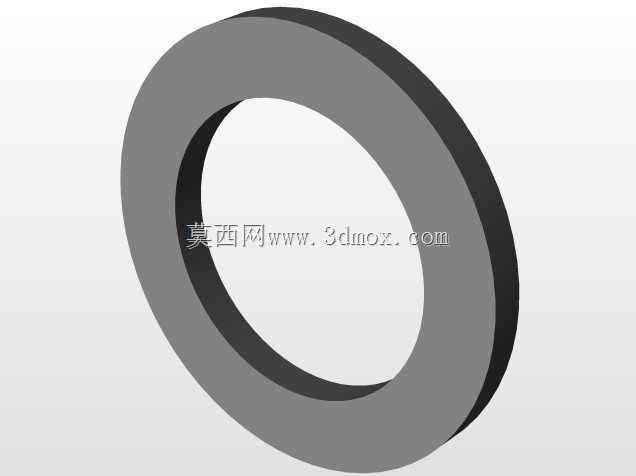

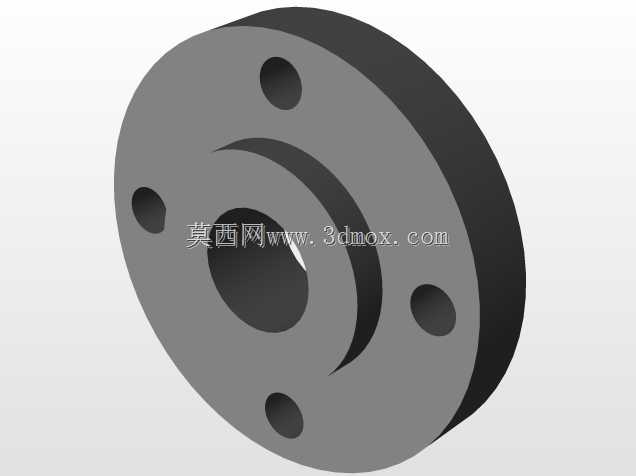

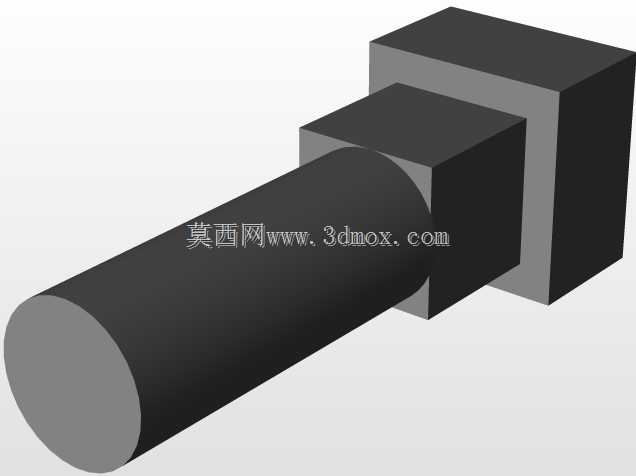

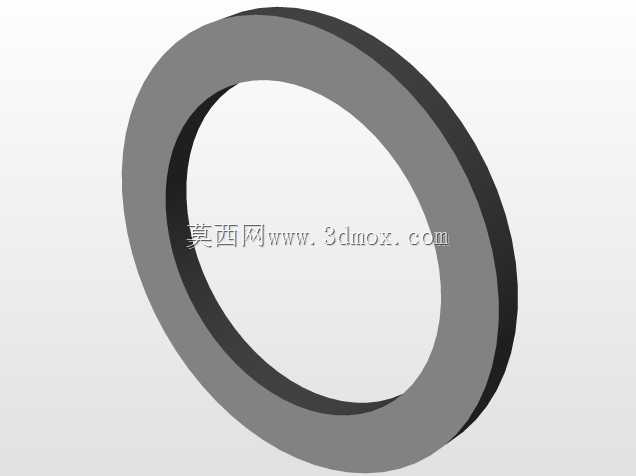

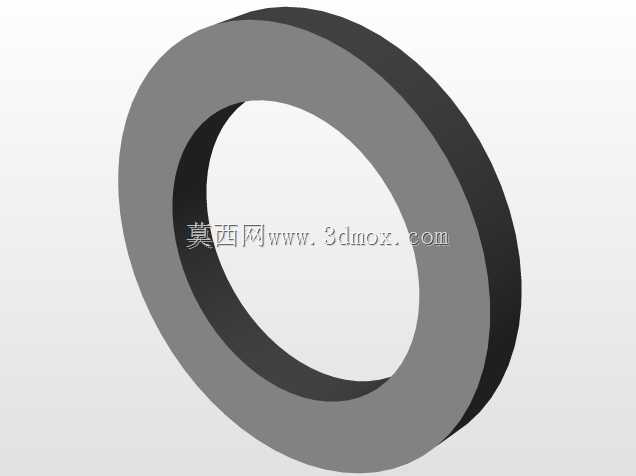

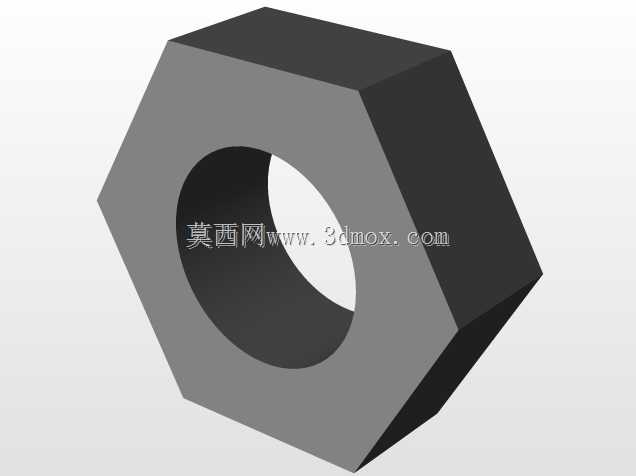

车床尾座三维结构设计模型

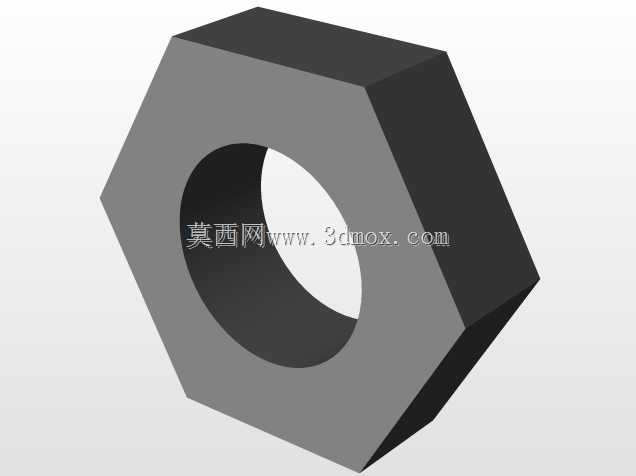

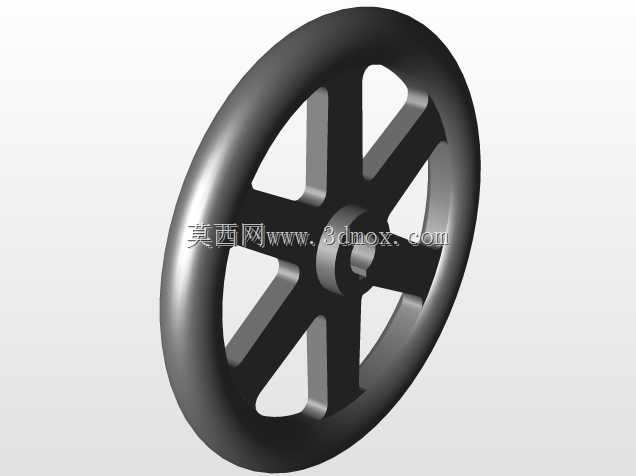

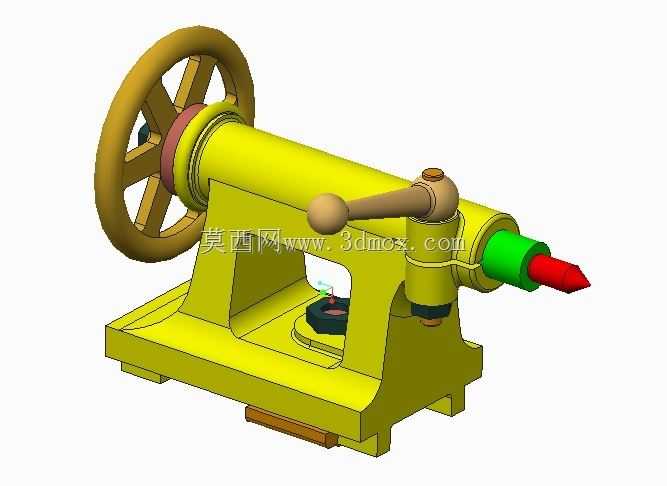

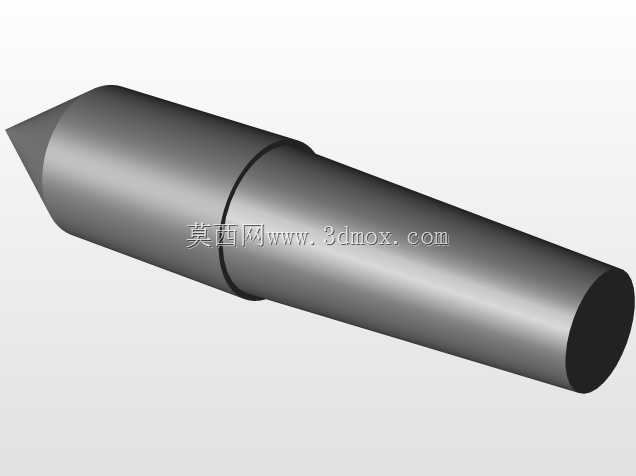

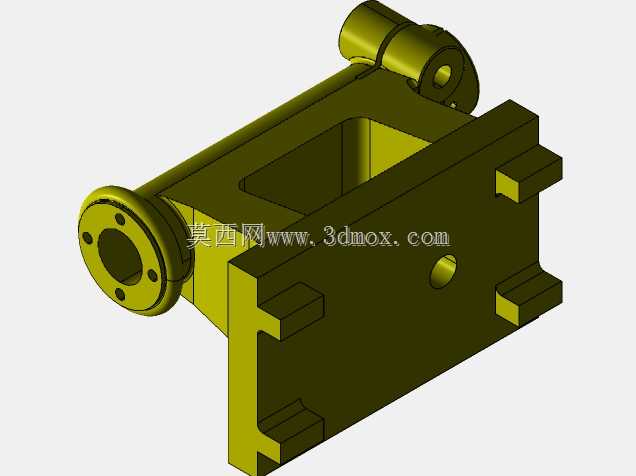

车床尾座是卧式车床核心配套功能部件，主要应用于普通卧式车床、数控车床的轴类零件加工场景，在长轴类工件车削、钻孔、铰孔、攻丝等工序中承担工件轴向顶紧、孔加工刀具进给支撑的核心作用，可有效避免长轴工件在高速切削过程中因径向切削力产生的挠曲变形，大幅提升加工过程的稳定性与零件加工精度。该尾座模型还原了实际生产中使用的经典尾座结构，整体采用箱型底座设计，底座设置有与车床床身导轨匹配的安装导向面，可沿床身导轨轴向滑动调整位置，适配不同长度规格的工件装夹需求，底座中部设置锁紧机构，位置调整到位后可通过锁紧螺母将尾座本体牢固固定在床身导轨上，避免切削过程中出现位置偏移。尾座本体内部设置有精密配合的套筒组件，套筒前端可安装顶尖、钻头、铰刀等不同工装，通过侧方手轮的旋转运动带动套筒沿轴向进给，实现工件顶紧或者刀具进给动作，手轮侧方设置锁紧手柄，套筒调整到目标位置后可扳动手柄锁紧套筒，防止加工过程中套筒出现轴向窜动。顶尖部分采用活动顶尖结构设计，可随工件同步旋转，减少顶尖与工件中心孔之间的摩擦损耗，延长工装使用寿命。该尾座的设计充分考虑了实际加工的操作便利性，操作手柄与手轮的布置符合人体工程学要求，操作人员站在车床操作位即可轻松完成位置调整、套筒进给、锁紧固定等全部操作，无需额外挪动位置。从安装边界来看，该尾座底座导向面的宽度、导轨槽间距匹配常规普通卧式车床的床身导轨尺寸，可直接适配多数中小型卧式车床的安装需求，整体外形紧凑，不会占用过多床身安装空间，同时保留了足够的套筒行程，可满足不同长度工件的顶紧需求，也可支持一定深度的孔加工工序。在结构设计上，尾座本体采用铸铁材质的等强度设计思路，在保证整体刚性足以承受切削过程轴向载荷的前提下，尽可能优化壁厚分布，降低部件整体重量，同时底座的支撑脚设计增大了与床身的接触面积，进一步提升了装夹刚性，减少切削过程中的振动。
