30吨重型拖车承载底盘框架结构设计

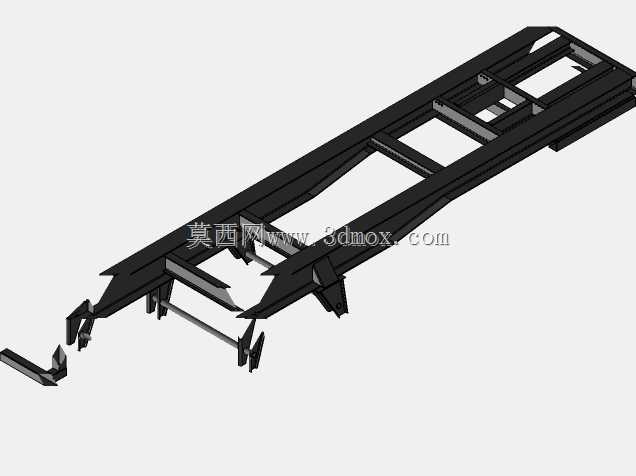

该重型拖车底盘框架主要应用于厂区大宗货物转运、工程现场重型设备移位、物流园区重载物资短驳等场景，作为30吨级拖车的核心承载基体，承担整车载荷传递、行走机构安装、牵引连接、货物承载的核心功能，是重载拖车的核心受力结构件。从功能特性来看，该框架采用双纵梁为主的承载布局，纵梁选用变截面设计，在牵引连接区域、行走轮安装区域做了局部加强，通过多道横梁将左右纵梁连接为整体框架，有效分散集中载荷，避免重载下出现车架扭曲、局部变形的问题；前端设置的牵引连接结构可与牵引车的牵引销可靠对接，预留的铰接间隙可满足场地内小半径转向的使用需求，两侧及底部预留的安装位可直接装配行走轮组、制动管路、支撑支腿等附属部件，无需额外做结构改制即可完成整车装配。从设计思路来看，整个框架优先保障重载工况下的结构强度，通过受力仿真优化了梁体的截面尺寸与横梁排布位置，在牵引端、轮组安装点等应力集中区域增设了加强筋板，在保障额定承载能力的前提下尽可能减少冗余材料用量，平衡结构强度与自身重量的关系；框架上平面预留的安装接口可适配不同规格的载货平台，既可以搭载平板货台运输整箱物资，也可以加装专用工装运输异形重型设备，适配多类重载转运需求。从安装边界来看，该底盘框架整体为长条形窄体布局，宽度适配厂区常规通行道路的限宽要求，长度满足30吨级载荷的力臂分布需求，牵引端的连接尺寸匹配通用重型牵引车的牵引接口标准，轮组安装位的间距符合重载行走轮组的安装尺寸要求，底部离地间隙满足厂区非硬化路面的通行需求，不会在转运过程中出现底盘剐蹭地面的问题；框架整体采用焊接成型工艺，各梁体连接位置满焊处理，焊缝位置做了应力释放设计，避免长期重载交变载荷下出现焊缝开裂的问题，可满足长期高频次重载转运的使用需求，适配工业场景下高负荷的转运作业要求。
