卧式双电容单相异步电动机结构设计

这款卧式安装的单相异步电动机，核心适配民用及小型工业场景的动力输出需求，常见于小型木工机床、食品加工输送线、家用给排水增压配套、小型农机传动端等场景，作为整套设备的动力源，负责将电能转化为旋转机械能，通过轴伸端的键连接结构向负载传递额定扭矩，满足不需要调速、固定转速工况下的持续动力输出要求。

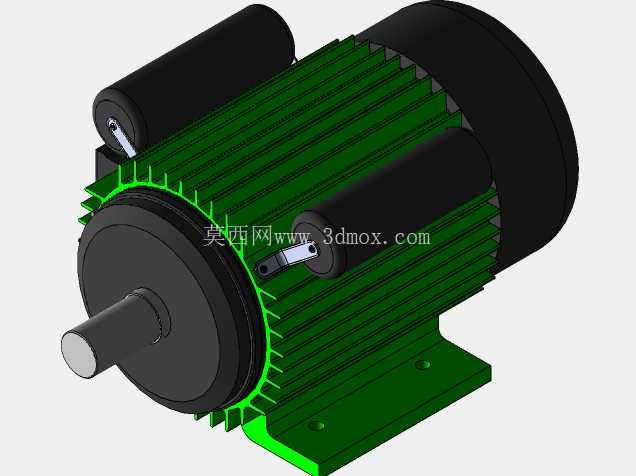

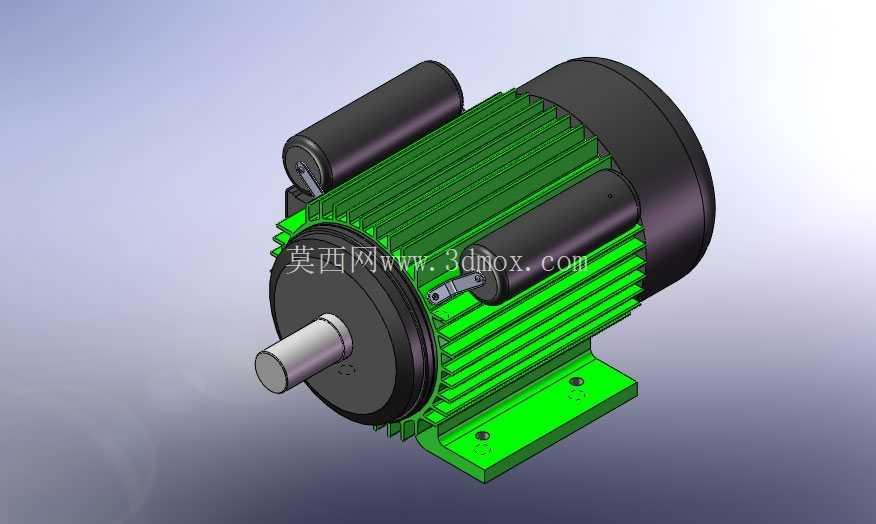

从结构设计逻辑来看，机壳采用轴向散热筋布局，沿定子铁芯圆周方向均匀排布凸起的散热筋条，筋条高度与厚度经过热负荷核算，能够在电机持续额定运行时，将定子绕组产生的热量通过热传导传递到机壳表面，依靠自然对流完成散热，不需要额外加装强制风冷风扇即可满足F级绝缘下的温升限值要求，适配安装空间紧凑、无法布置风冷风道的使用场景。顶部布置的两个圆柱形电容壳体，分别对应启动电容与运行电容，安装位置避开散热筋的主通风路径，同时通过卡扣结构固定在机壳顶部的安装凸台上，接线端直接接入端盖内侧的接线腔，减少外部走线的防护压力，适配多粉尘、轻度溅水的车间作业环境。

安装底座采用一体化铸铁式底脚设计，底脚平面加工有两个长圆形安装孔，孔位间距符合通用小型单相电机的安装尺寸规范，能够直接适配市面上多数同机座号电机的安装位，不需要重新加工设备安装板即可完成替换安装。底脚与机壳主体采用加强筋过渡连接，能够承受皮带传动、齿轮传动带来的径向载荷，避免长期运行过程中底脚出现应力断裂问题。轴伸端采用标准圆柱形轴伸，轴端加工有键槽，能够配套标准平键完成带轮、联轴器、齿轮等传动件的固定，轴伸根部的端盖位置设计有油封安装位，能够阻挡外部粉尘、水汽进入轴承腔，延长前后端轴承的使用寿命。

建模过程中优先还原了各部件的装配干涉关系：定子铁芯与机壳的过盈配合量、端盖与机壳的止口定位尺寸、轴承与轴及端盖轴承室的配合公差都按照实际加工要求做了预留，电容的安装卡扣、接线盒的腔体空间、散热筋的拔模斜度都符合铸造工艺的生产要求，没有出现无法脱模的倒扣结构，也不存在装配过程中部件干涉的问题。从安装边界来看，整机最大外轮廓尺寸覆盖轴伸长度、电容顶部高度、底脚安装宽度三个方向，选型时可以直接参考模型的外轮廓尺寸核对设备安装空间，避免出现安装后与周边部件产生碰撞的问题；轴伸的中心高尺寸符合通用机座号的标准值，配套传动件时不需要额外调整传动中心距，能够减少现场安装的调试工作量。

在功能特性上，双电容的结构设计让电机在启动阶段能够获得更大的启动扭矩，相比单电容电机能够带动更大惯量的负载启动，运行阶段的功率因数也更高，空载电流更小，长期运行的能耗表现更优；端盖部分采用可拆卸式结构，后期维护时只需要拆开后端盖即可检查轴承磨损情况、清理定子绕组表面积尘，不需要完全拆解整机即可完成常规维护作业。整机的防护等级可以达到IP54级别，能够阻挡多数粉尘进入电机内部，同时可以承受各个方向的轻度溅水，适配多数普通工业车间、户外小型设备的使用环境，不需要额外加装防雨防尘外罩即可稳定运行。
