EUROMECHANICS工业电气盘柜结构设计

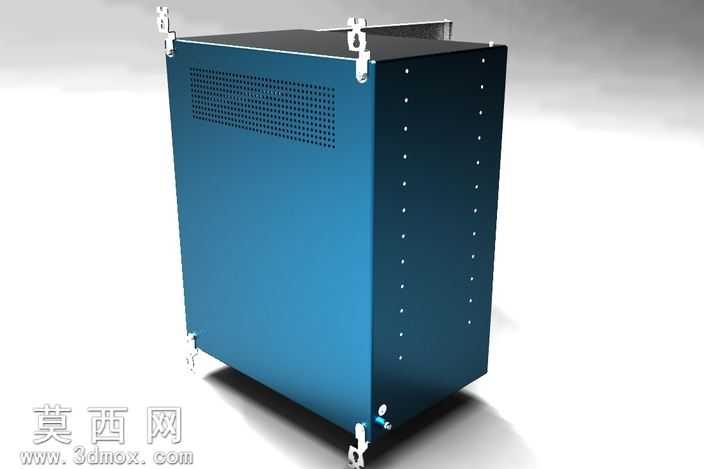

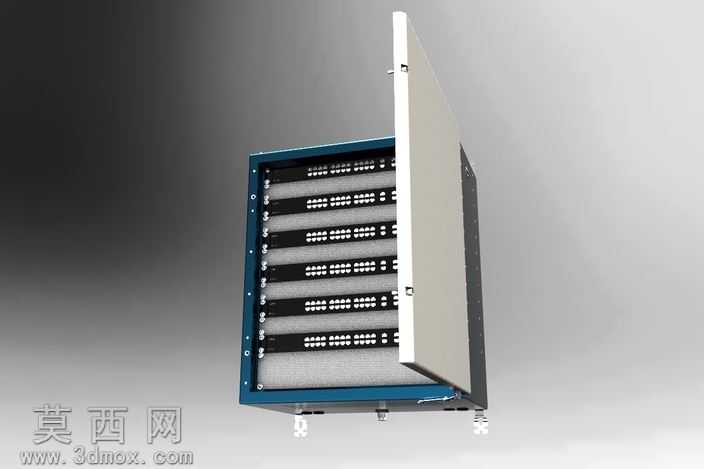

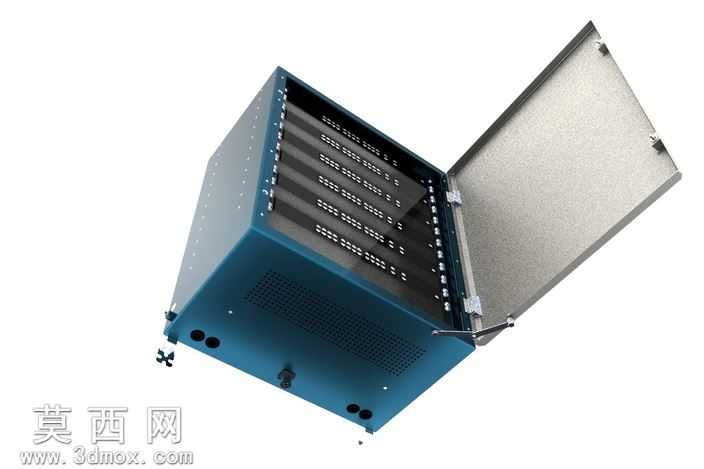

本作品为EUROMECHANICS标准电气盘柜的三维建模设计，整体采用SolidWorks完成全参数化建模，完整还原了工业级电气盘柜的全部结构细节。建模过程中严格遵循钣金加工工艺规范，对柜体的每一处折弯、开孔、拼接结构都做了精准的参数定义，确保模型可直接对接生产加工环节。外观材质方面，柜体主体采用冷轧钢板喷塑的材质表现，渲染时还原了哑光蓝灰色喷塑层的细腻颗粒质感，柜门内侧设置了金属镀锌层的材质效果，清晰区分不同部件的表面处理工艺，合页、锁扣等五金配件单独赋予了拉丝不锈钢材质，提升整体模型的真实感。结构设计上，柜体采用上下分体式拼接结构，底部预留了线缆进出的穿线孔与安装固定孔位，侧面设计有通风散热的格栅冲孔，保证柜内电气元件运行时的散热需求；内部设置了多层可调节的元件安装导轨位，可适配不同规格的电气元件安装，柜门采用重型工业合页与柜体连接，搭配侧边的机械锁扣结构，可实现柜门的大角度开合与可靠锁止，柜门边缘设计有内嵌式密封胶条结构，提升柜体的防护等级。设计思路围绕工业现场的实际使用需求展开，兼顾了柜体的结构强度、安装便利性与防护性能，建模时对所有钣金件的折弯半径、板材厚度都按照行业通用标准设定，避免出现工艺无法实现的结构，同时对装配关系做了完整的干涉检查，确保各部件装配无冲突，开合动作顺畅无卡滞。渲染阶段采用工作室环境光，多角度展示柜体的开合状态、内部结构与外部细节，清晰呈现各部分的结构特征与材质表现，完整还原了工业电气盘柜的真实形态与功能结构。
