19英寸标准工业服务器机柜三维设计

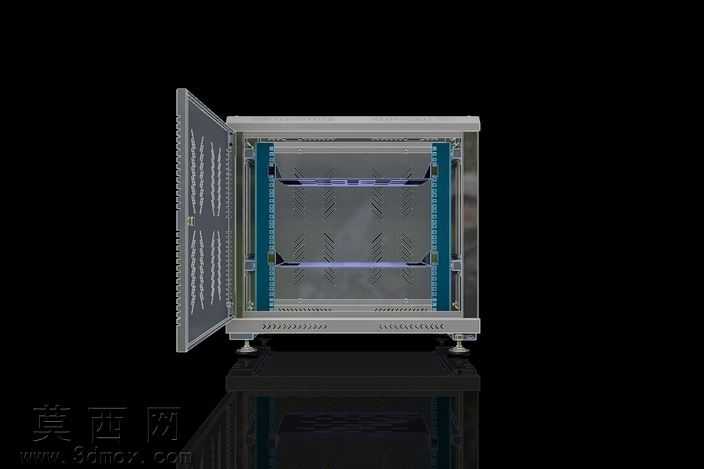

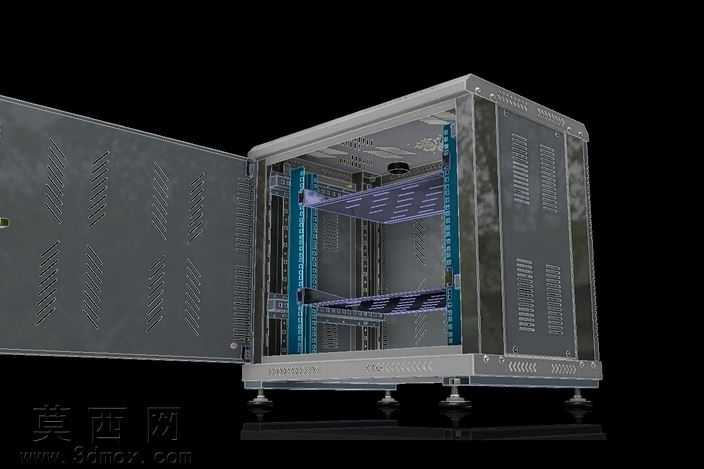

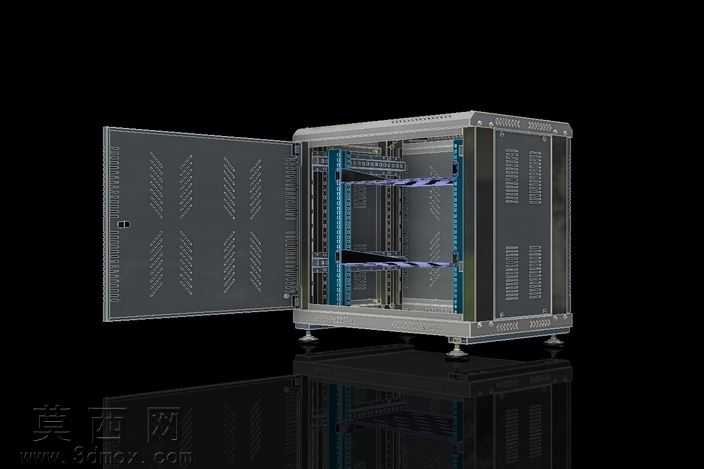

本作品为19英寸标准工业机架机柜的三维设计成果，建模过程严格遵循19英寸机柜的通用安装规范，精准还原了标准机柜的内部安装空间与外部结构尺寸。建模阶段首先搭建机柜的整体框架结构，采用钣金建模逻辑构建机柜的主体承重框架，对框架的型材拼接结构、连接点位做了精细化还原，确保框架结构的承重逻辑符合实际工业机柜的设计要求。机柜门板采用单开门结构设计，门板表面设计有阵列式通风散热孔，既保证柜体内部设备的通风散热需求，也兼顾了门板的结构强度，门板与柜体的连接铰链、门锁结构都做了细节建模，还原真实机柜的开合使用逻辑。柜体内部设计有多层可调节安装立柱，立柱上预留标准的设备安装孔位，适配19英寸标准规格的服务器、交换机等工业电子设备的安装需求，内部还设计有分层承托板，可根据设备安装需求灵活调整安装位置，同时预留了走线槽位，方便内部设备的线缆排布整理。柜体底部设计有可调支撑脚，可根据安装地面的平整度调节柜体水平，保证机柜放置的稳定性。材质渲染阶段，机柜主体框架采用冷轧钢板的金属材质表现，还原钣金机柜表面哑光喷塑的质感，门板通风孔处做了通透效果处理，内部安装立柱采用镀锌金属材质表现，区分不同结构部件的材质差异，整体渲染效果真实还原工业机柜的实物质感。设计过程中充分考虑了机柜的实用性与结构合理性，所有结构尺寸都符合19英寸机柜的行业通用标准，既可以作为工业设计参考使用，也可用于相关场景的可视化展示素材，完整呈现了标准工业机柜从框架搭建到细节结构、材质表现的全流程三维设计逻辑，结构细节完整，装配关系清晰，能够直观展现19英寸机架机柜的整体构造与功能设计。
