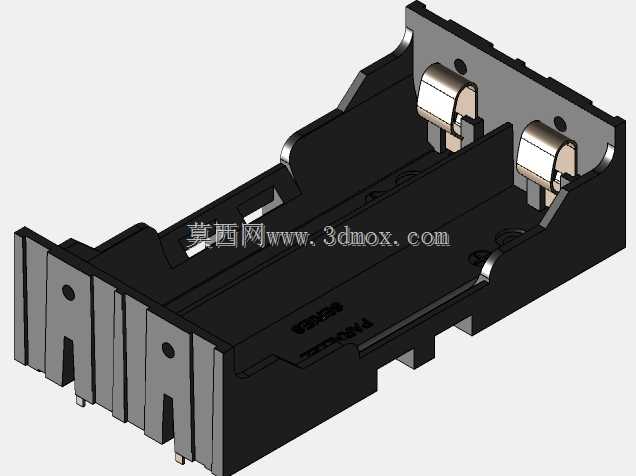

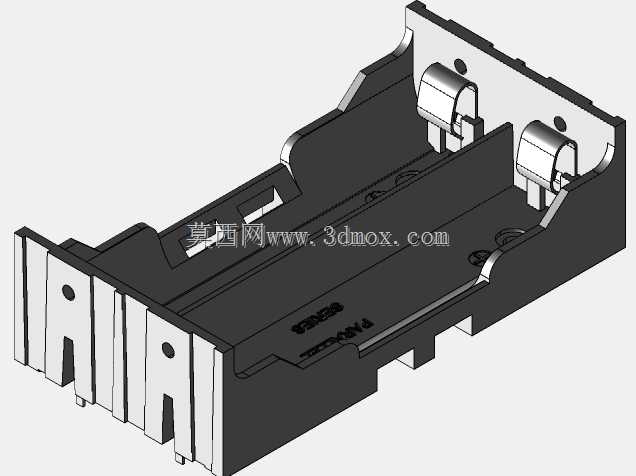

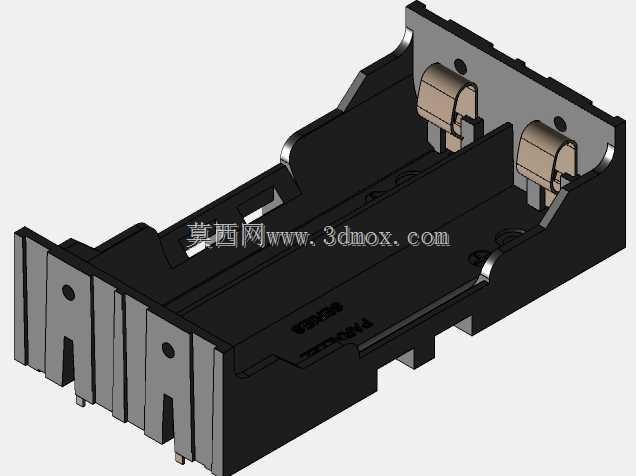

双槽18650卧式电池座结构设计

这款双槽卧式电池座是面向便携电子设备、小型工控模组、户外手持终端、家用小电器等场景开发的供电承载部件，核心作用是为两节18650规格圆柱锂电池提供稳定的安装定位与可靠的电气连接，解决圆柱电池在设备内部易移位、接触不良、拆装不便的常见问题。在实际应用中，这类电池座广泛适配需要可拆卸锂电供电的产品，比如手持检测仪器、便携照明设备、小型储能模组、DIY电子制作项目、物联网传感终端等，既支持用户自行更换电池，也能为电池组的前期原型验证提供快速搭建的载体。从功能特性来看，该电池座采用卧式并排布局，能够在有限的设备内部空间里压缩竖向安装高度，适配内部空间扁平化的设备结构；槽位内部设置了多道定位筋条，能够牢牢卡住18650电池的圆柱侧壁，即使设备受到振动、跌落冲击，电池也不会出现偏移松脱；端部的弹性接触端子采用高弹性导电材质，经过弧度优化设计，既能够保证电池装入时的顺畅度，又能依靠持续的弹性压力保持低接触电阻，避免大电流放电时出现接触压降、打火等问题，同时端子的防反装结构设计，能够避免用户装反电池导致的电路烧毁风险。在设计思路上，这款电池座优先考虑了安装便捷性与使用可靠性的平衡：主体基座采用阻燃绝缘工程塑料注塑成型，材料具备耐温、抗老化、绝缘强度高的特点，能够适配常规波峰焊、回流焊的加工工艺，适合批量SMT或插装焊接到PCB板上；基座底部设置了定位柱与焊接引脚，既可以在PCB装配时快速定位，避免焊接偏移，也能通过引脚与PCB形成牢固的机械连接，承受多次电池插拔的作用力不会松脱；侧壁的散热凹槽设计，能够在电池大电流放电产生热量时，留出一定的空气流通间隙，避免热量在电池座内部积聚。从安装边界来看，这款双槽电池座的长度适配两节18650电池并排卧式安装的尺寸需求，宽度控制在单节电池直径加两侧壁厚的合理范围，安装孔位与引脚间距符合行业通用的18650双槽电池座规范，能够直接替换同规格的市面常规产品，不需要额外修改设备的PCB布局与结构外壳；电池装入后的整体高度不超过单节电池的直径，能够帮助设计人员压缩产品的整体厚度，适配便携设备轻薄化的设计趋势。同时，电池座的插拔手感经过优化，单节电池的插拔力控制在合理区间，既不会因为过松导致接触不良，也不会因为过紧导致用户更换电池时费力，端部的导向斜角设计能够引导电池顺利滑入槽位，避免硬插导致端子变形损坏。
