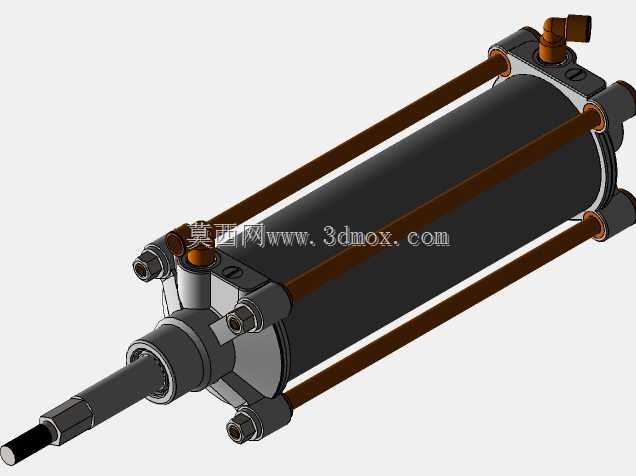

拉杆式标准工业气动气缸结构设计

这款拉杆式气动气缸是气动系统中应用极为广泛的直线执行元件，在轻工制造、自动化装配、物料输送、包装加工等多个工业场景中承担着核心的动力输出职能，能够将压缩空气的压力能平稳转化为活塞杆的直线往复机械能，可完成工件推送、夹具夹紧、工位升降、闸门启闭等多种常规作业动作，适配绝大多数中低压气动回路的使用需求，在常规工厂自动化产线中有着极高的普及率。从功能特性来看，这款气缸采用双作用工作模式，两端气口均可接入压缩空气，通过换向阀控制气流方向即可实现活塞杆的伸出与回缩动作，运行过程平稳顺畅，输出推力与气源压力呈稳定线性关系，便于操作人员根据实际负载需求调整供气压力来匹配作业力度，同时拉杆式的缸体锁紧结构让缸筒承压能力更强，能够在常规工业供气压力下保持稳定的密封性能，避免出现漏气、缸体变形等影响运行可靠性的问题。在设计思路上，这款气缸遵循通用气动元件的标准化设计逻辑，缸筒采用光滑内壁的金属管材加工，配合活塞上的耐磨密封件，既降低了活塞往复运动的摩擦阻力，又能保证前后腔的密封效果，避免气体串腔影响输出效率；四根对称布置的长拉杆贯穿前后端盖，通过端部的锁紧螺母将端盖与缸筒牢牢压合，相比其他锁紧形式，拉杆结构的装配与维护难度更低，后期更换密封件时只需松开拉杆螺母即可拆解缸体，大幅降低了设备运维的时间成本；活塞杆前端预留了标准的外螺纹连接段，方便用户根据实际安装需求搭配不同的连接接头、浮动接头或者安装附件，适配不同的工位安装要求；缸体上的气口采用标准管螺纹设计，能够直接对接常规气动管路的快插接头或者硬管接头，无需额外加工转接结构。从安装边界来看，这款气缸属于中等行程的标准气缸，整体外形为规则的圆柱状结构，四根拉杆沿缸筒外圆均匀分布，安装时可根据现场空间选择前端法兰安装、后端耳轴安装、脚座安装等多种常规安装方式，安装过程中需预留足够的活塞杆伸缩空间，同时要保证气缸安装基面与活塞杆运动方向平行，避免活塞杆承受侧向力导致密封件偏磨、活塞杆弯曲等问题；气缸的径向尺寸紧凑，不会占用过多的安装空间，能够适配多数自动化设备内部的狭小安装位，同时缸体上的气口位置布置合理，接气管路后不会与周边设备构件产生干涉，能够在复杂的设备内部布局中顺利完成安装部署。在实际使用过程中，这款气缸可搭配磁性开关、调速接头等常规气动附件使用，通过磁性开关可实时检测活塞杆的伸出与回缩位置，给控制系统反馈到位信号，配合调速接头则可以灵活调整活塞杆的伸出与回缩速度，避免动作过快产生冲击损坏工件或者设备构件，进一步拓展了这款气缸的适用场景，能够满足不同节拍、不同负载的自动化作业需求。
