桌面级多自由度小型机械臂结构设计

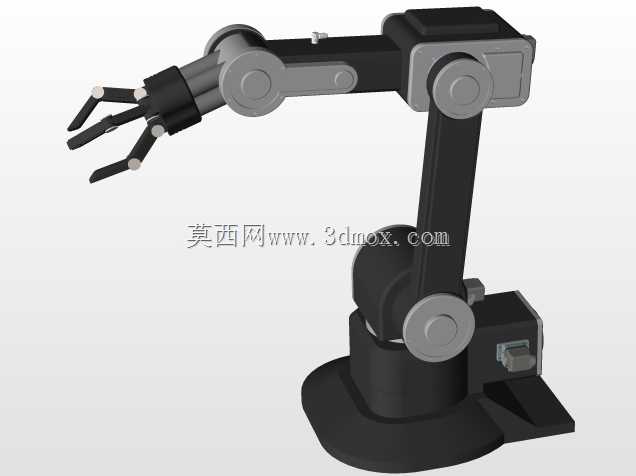

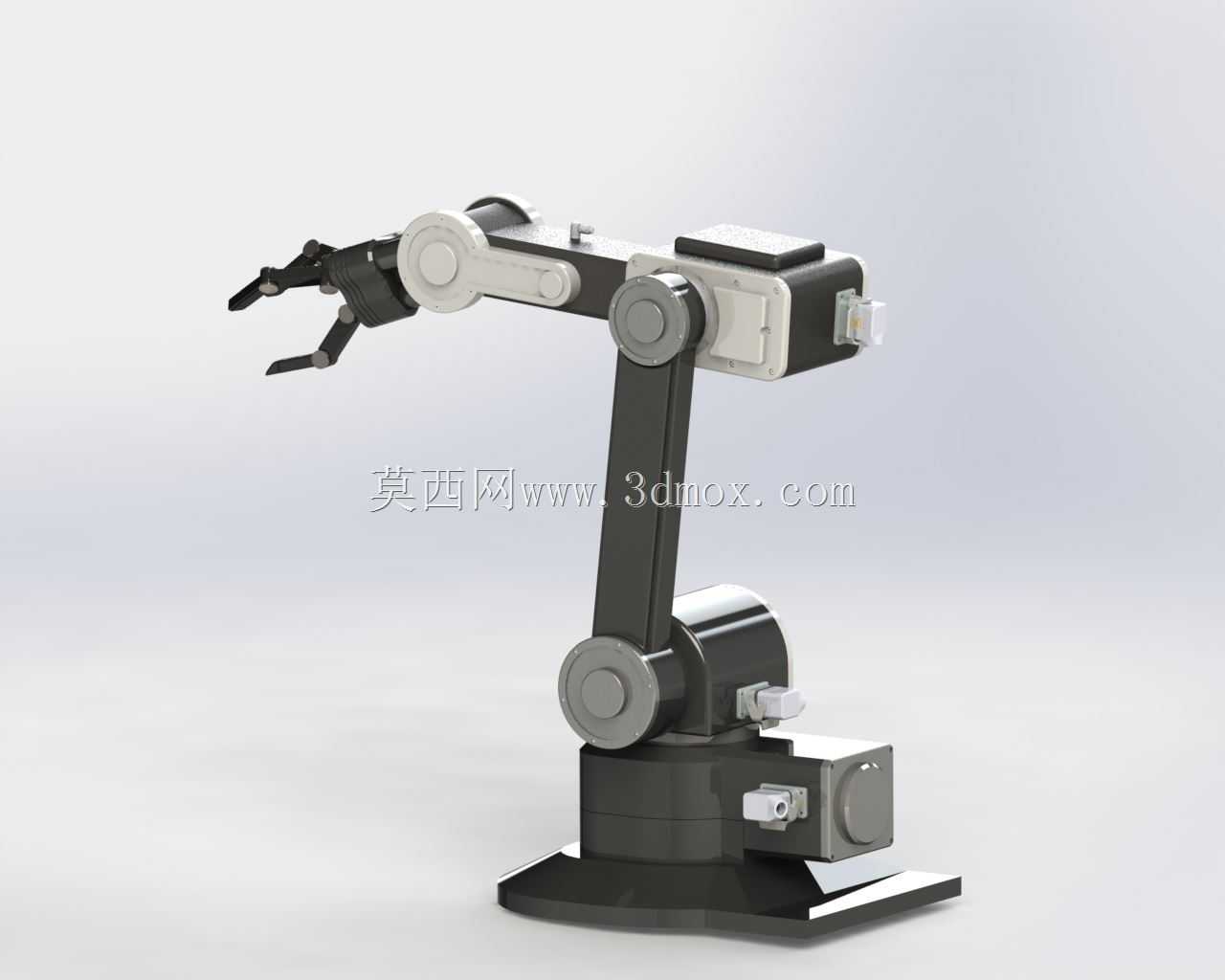

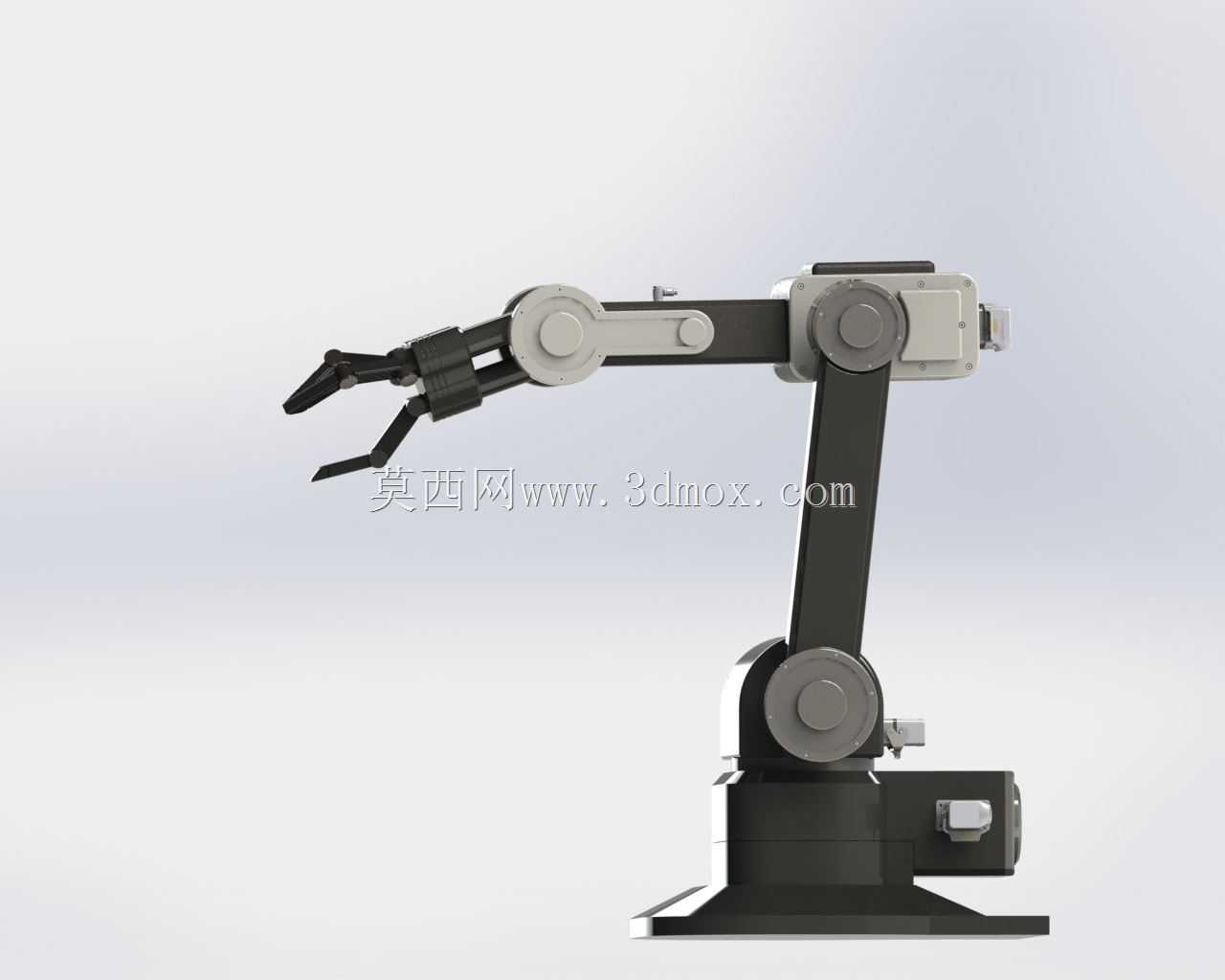

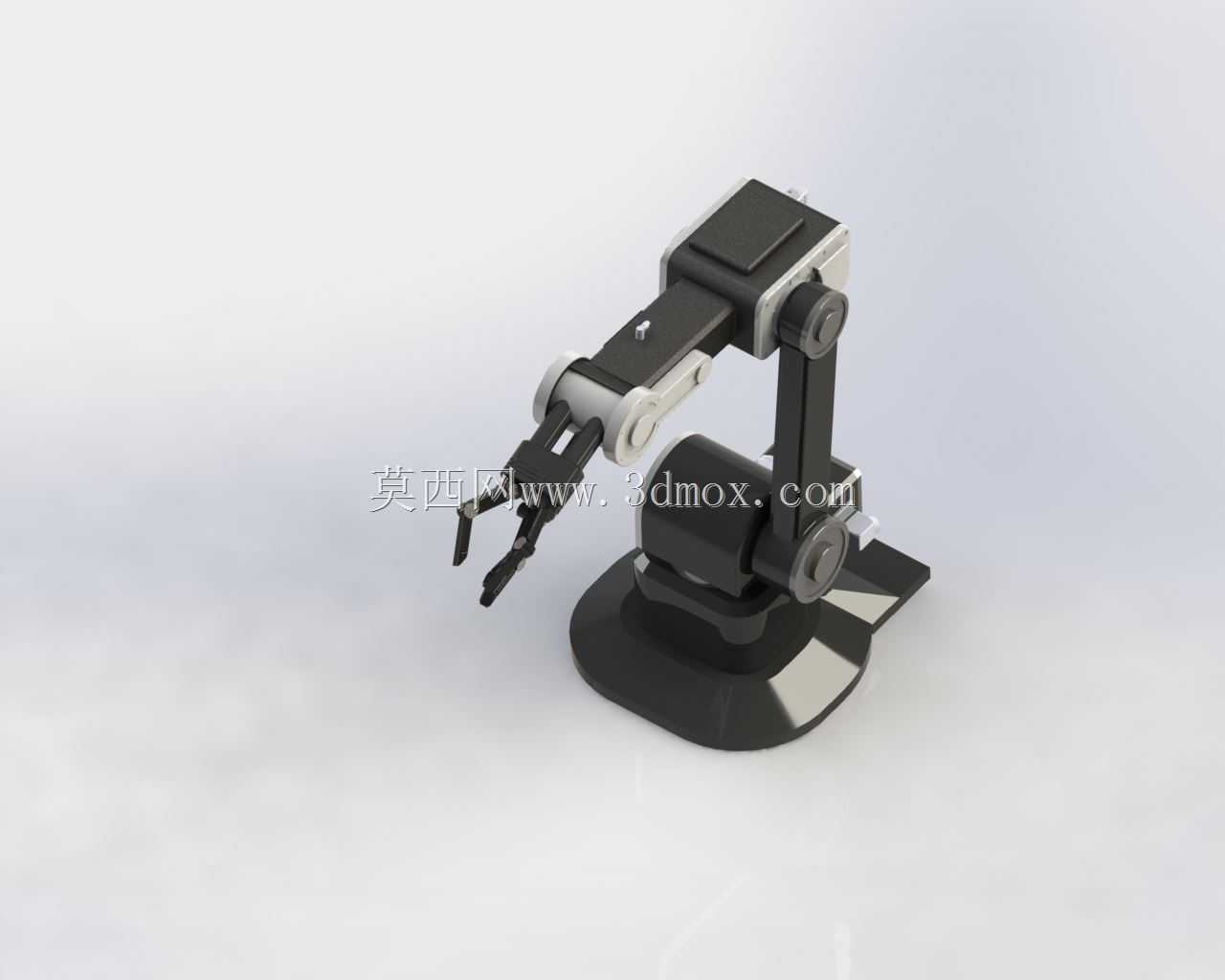

这款小型机械臂主要面向轻载精密作业场景设计，可适配桌面级自动化工位、职业院校实训教学、小型电子元器件装配、实验室样本分拣等多种应用场景，能够在有限的作业空间内完成重复性高、定位精度要求严苛的操作任务，替代人工完成单调的上下料、搬运、夹持定位类工作，有效降低微小作业场景下的人力投入，提升操作一致性。从实际用途来看，该机械臂可搭配不同形式的末端执行器，适配夹取、吸附、点胶、轨迹描画等不同作业需求，既可以作为独立作业单元完成单工位操作，也可以多台组合搭建小型自动化产线，完成多工序衔接的流转作业，在3C电子小零件组装、教学演示验证、文创产品精细加工等场景都能发挥作用。在功能特性上，该机械臂采用多关节串联结构设计，底座可实现水平方向全周回转，大臂、小臂关节分别配置独立的转动副，可实现竖直平面内的多角度俯仰调节，末端腕部可调整夹持姿态，整体作业覆盖范围可满足半径三百毫米以内的圆形区域作业需求，重复定位精度可适配毫米级轻载作业要求，末端夹持器采用平行夹爪结构，开合行程可适配尺寸在五十毫米以内的规则工件夹持，夹持力度可根据作业对象调整，避免夹损脆性薄壁工件。从设计思路来看，整体结构优先兼顾紧凑性与刚性，底座采用宽幅支撑结构，降低整机重心，保证快速运动过程中的稳定性，避免倾覆风险；各关节处采用模块化连接设计，关节传动部位预留标准安装接口，可根据负载需求更换不同扭矩的驱动元件，臂身采用镂空与加强筋结合的结构形式，在保证结构刚性满足一公斤以内额定负载要求的前提下，尽可能降低臂身自重，减少运动过程中的惯性冲击，提升运动响应速度。外形尺寸上，整机收拢状态下高度不超过二百八十毫米，底座最大轮廓尺寸为一百五十毫米见方，安装时仅需通过底座预留的四个安装孔位固定在工作台面即可，不需要额外的大型安装基座，对安装空间的要求极低，可直接放置在常规工作台、实训桌面上使用，不会占用过多作业空间；各关节的运动行程都设置了硬限位结构，避免运动超程造成的结构碰撞或设备损坏，布线采用臂身内部走线的设计，避免运动过程中管线拖拽缠绕，提升长期运行的可靠性。
