快开式立式承压储存压力容器结构设计

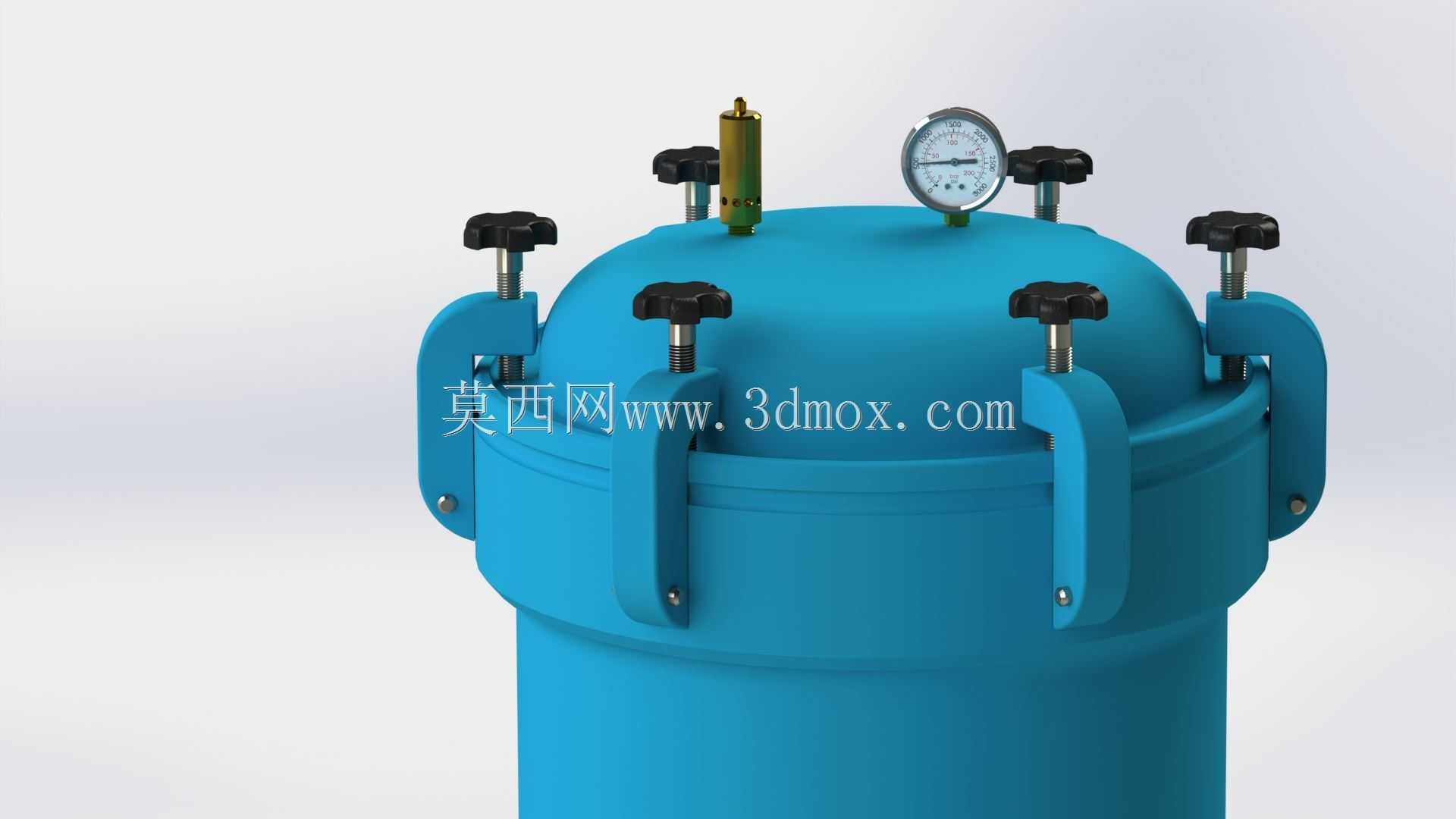

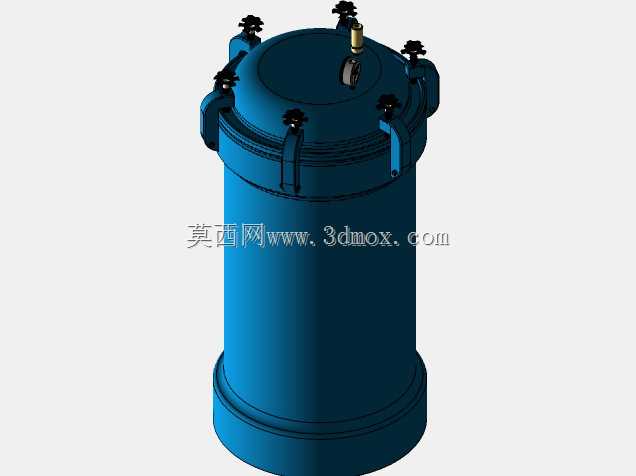

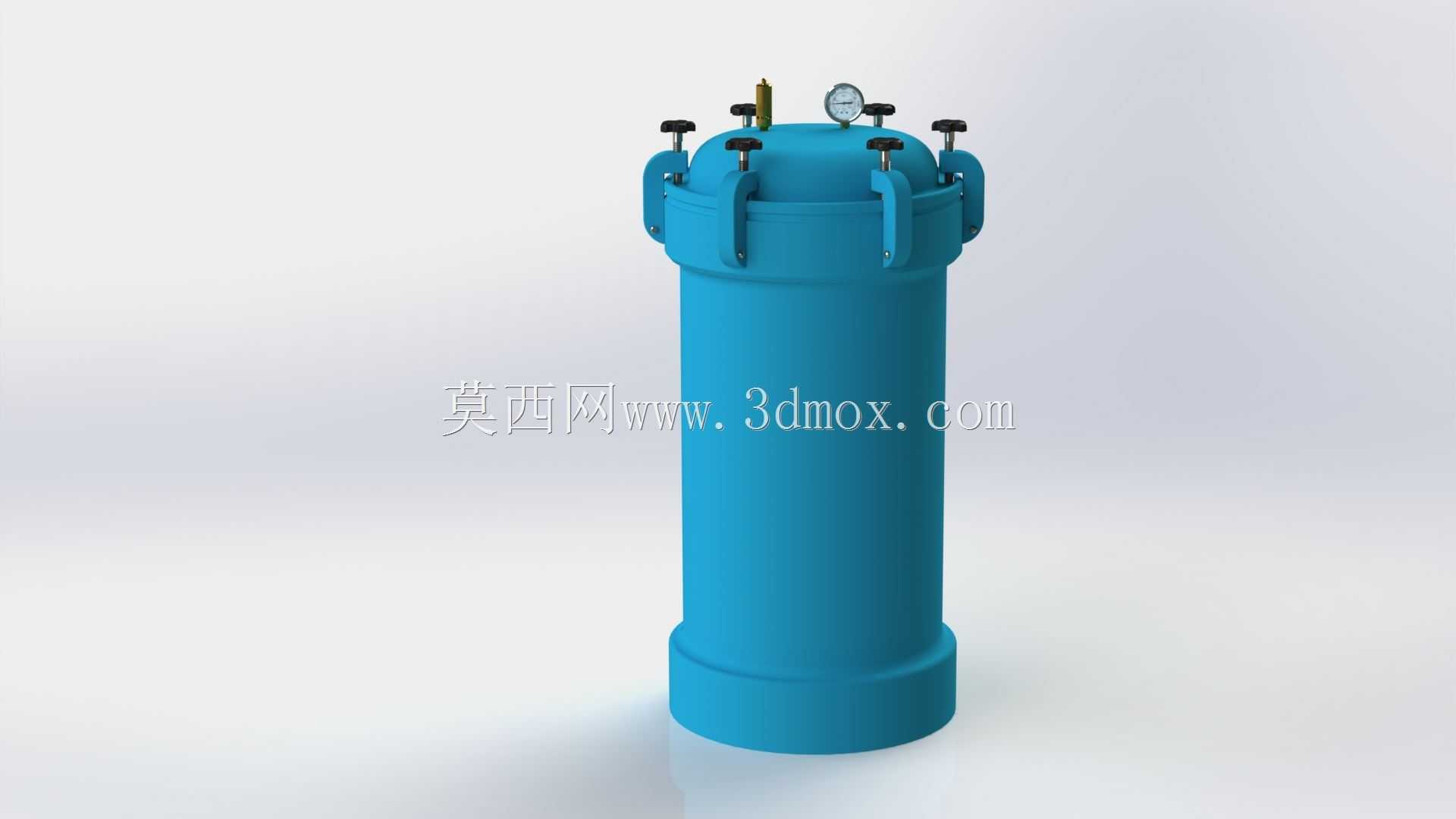

这款快开式立式承压容器，主要面向中小批量工业流体处理、实验室小试中试、小型生产制程的承压作业场景，可适配常压到中低压力区间的气、液态介质储存、反应、稳压输送需求，常见于精细化工配料、食品加工物料灭菌、气动系统稳压储配、实验室压力测试等场景，相比传统法兰螺栓封盖的罐体，它的快开结构能大幅缩减开盖、封盖的操作时长，降低频繁开合罐体的作业强度。从功能特性来看，罐体顶部集成了径向均布的六个快开压合锁紧结构，每个锁紧单元搭配手拧式星形把手，无需额外工具即可完成锁紧与松脱操作，压耳与罐体上沿的咬合面做了贴合度优化，配合罐口内置的密封胶圈，可在额定压力下实现可靠密封，避免介质渗漏；顶部居中位置设置了压力表安装位，可实时监测罐内压力数值，方便作业人员随时掌握罐内工况，旁侧设置的安全阀接口可配套泄压装置，当罐内压力超出安全阈值时自动泄压，从结构层面规避超压风险，保障作业安全。在设计思路上，整体采用立式圆柱罐体搭配椭圆形上封头的结构形式，圆柱段筒体采用等壁厚设计，可均匀承受内部介质的径向压力，椭圆形封头可分散顶部承压时的应力集中，避免直角结构带来的应力断裂风险；六个锁紧压耳沿封头周向等角度分布，让封盖承受的锁紧力均匀传递到罐口整个圆周，不会出现局部压合不严的情况；罐体两侧设置的对称吊耳结构，既可以作为搬抬时的受力点，也可配合支架完成罐体的固定安装，适配不同的安装工位需求。从安装边界与尺寸适配来看，整体结构紧凑，立式布局占用的水平安装空间较小，罐体底部为平切直筒结构，可直接放置在平整的操作台面，也可配套配套支架做架高安装，预留的压力表、安全阀接口均采用标准管螺纹规格，可直接适配市面常规的压力检测、安全泄压配件，无需额外做转接加工；罐体的进出料接口可根据实际使用需求在筒体侧壁或底部开设，整体结构预留了充足的改造空间，可根据不同的介质特性、作业压力要求调整壁厚与密封件材质，适配多样化的工业使用需求。
