法兰式橡胶隔振支座结构设计

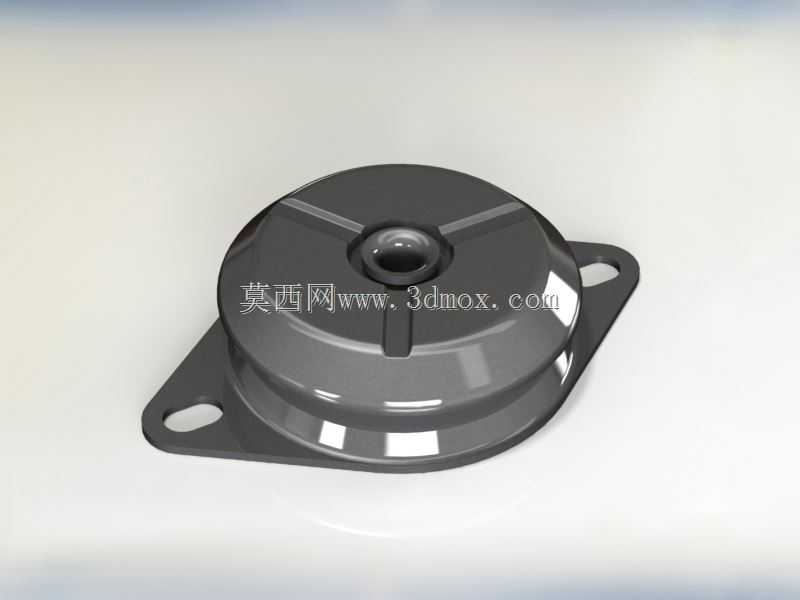

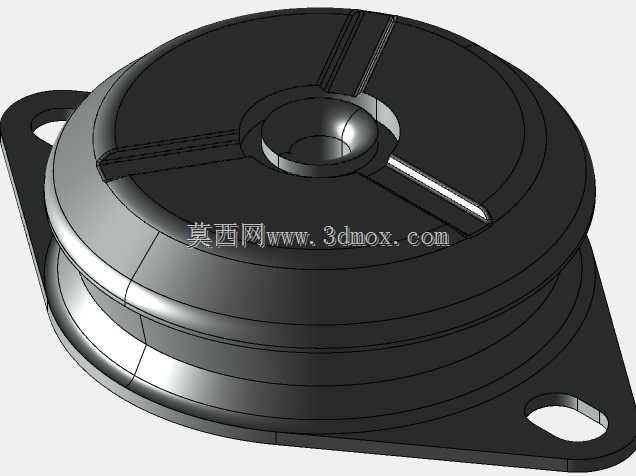

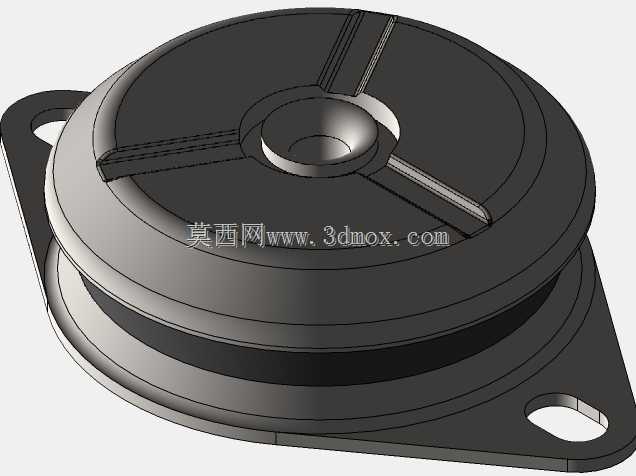

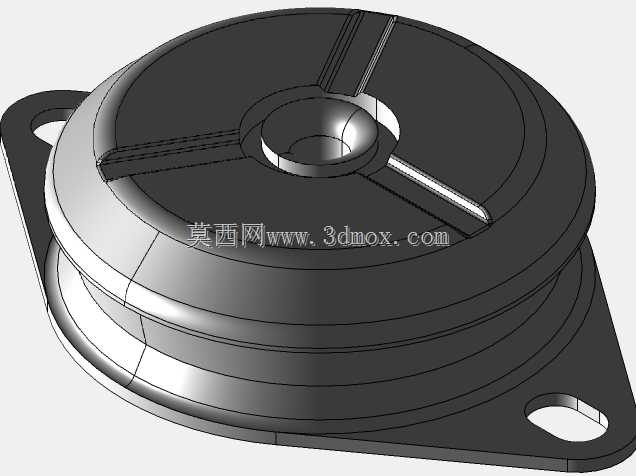

这款隔振支座主要面向工业机械支承、车载设备安装两大核心场景，在各类产生往复振动的动力设备、精密仪器安装场景中承担核心隔振缓冲作用，能够有效阻断设备运行产生的振动向安装基座传递，同时削弱外部环境振动对设备内部精密构件的影响，避免长期振动导致的紧固件松脱、构件疲劳损坏、测量精度失准等常见问题。从功能特性来看，该支座采用模制粘合橡胶与金属嵌件复合结构，主体阻尼部分选用氯丁橡胶材质，具备优异的耐油、耐老化、耐候性能，可在常规工业环境下长期稳定工作，其阻尼特性能够针对性吸收中低频段的振动冲击，将振动能量通过橡胶分子内摩擦转化为热能耗散，隔振效率可满足多数通用工业设备的减振需求。在设计思路上，这款支座采用上下金属件与橡胶体硫化粘合的一体式结构，避免了装配式隔振器容易出现的橡胶移位、连接松动问题；上部为圆形承载面，中心设置沉头安装孔，可通过螺栓与被支承设备底部牢固连接，安装后螺栓头部沉入沉孔内不会突出承载面，保证设备底面与支座承载面完全贴合，受力均匀无局部应力集中；下部延伸出三耳式法兰安装边，每个安装边均预制长圆形安装孔，既可以通过螺栓与安装基座牢固固定，长圆孔的设计也预留了一定的安装位置调整余量，降低安装时的孔位对位精度要求，适配现场安装的公差偏差。从安装边界来看，该支座整体为矮胖型圆盘结构，整体高度较低，重心稳，安装后不会过多抬升设备整体高度，三个安装耳沿圆盘周向120度均匀分布，安装孔的中心距经过标准化设计，可适配多数通用工业设备的安装孔位规格，无需额外定制转接板即可直接安装；橡胶主体的型面采用多段圆弧过渡设计，既避免了直角处的应力集中问题，提升橡胶体的抗疲劳寿命，也能在承受径向、轴向不同方向的振动冲击时，保证橡胶体各部位变形均匀，不会出现局部过载撕裂的问题。在实际使用中，这类隔振支座可广泛应用于小型动力机组、液压泵站、车载电子设备、工业风机、精密检测仪器等设备的安装支承，根据设备总重量可选择单支承载荷匹配的规格，多只组合使用即可实现整台设备的隔振支承，安装过程无需复杂调试，通过螺栓紧固即可完成装配，后期维护成本极低，橡胶体在正常使用工况下可实现多年免更换，大幅降低设备长期运行的维护成本。
