带冷却结构的燃气涡轮发动机叶片

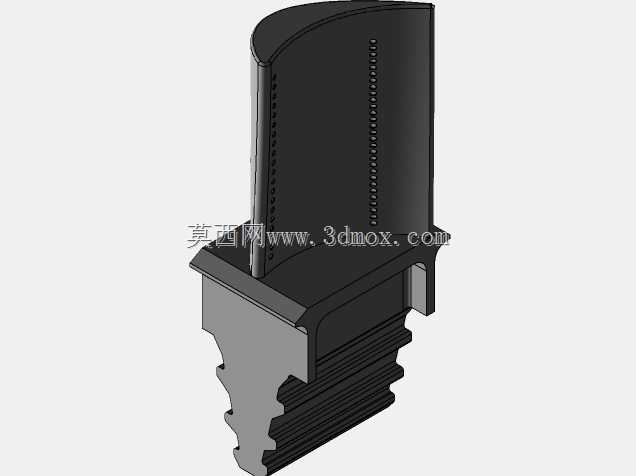

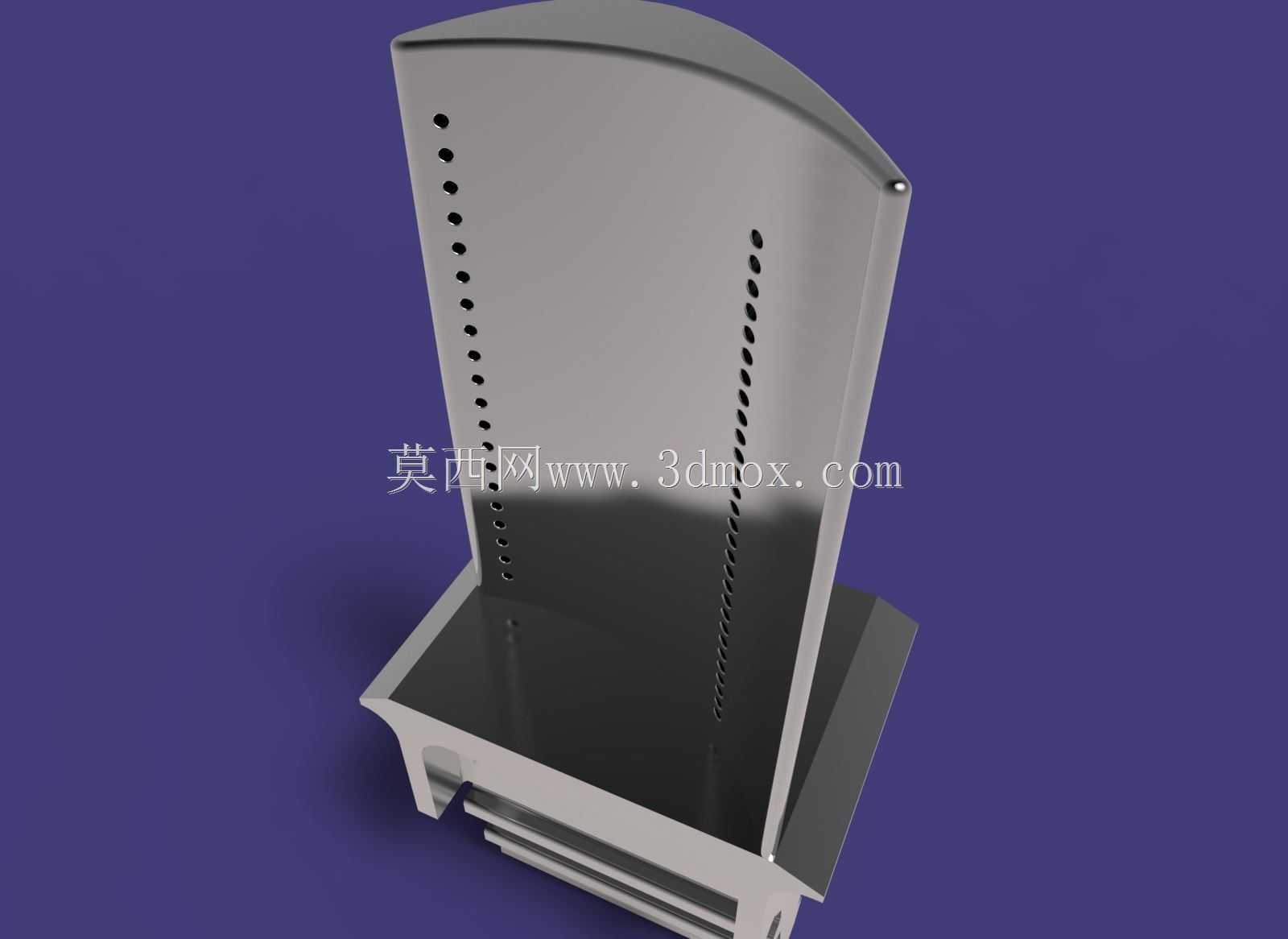

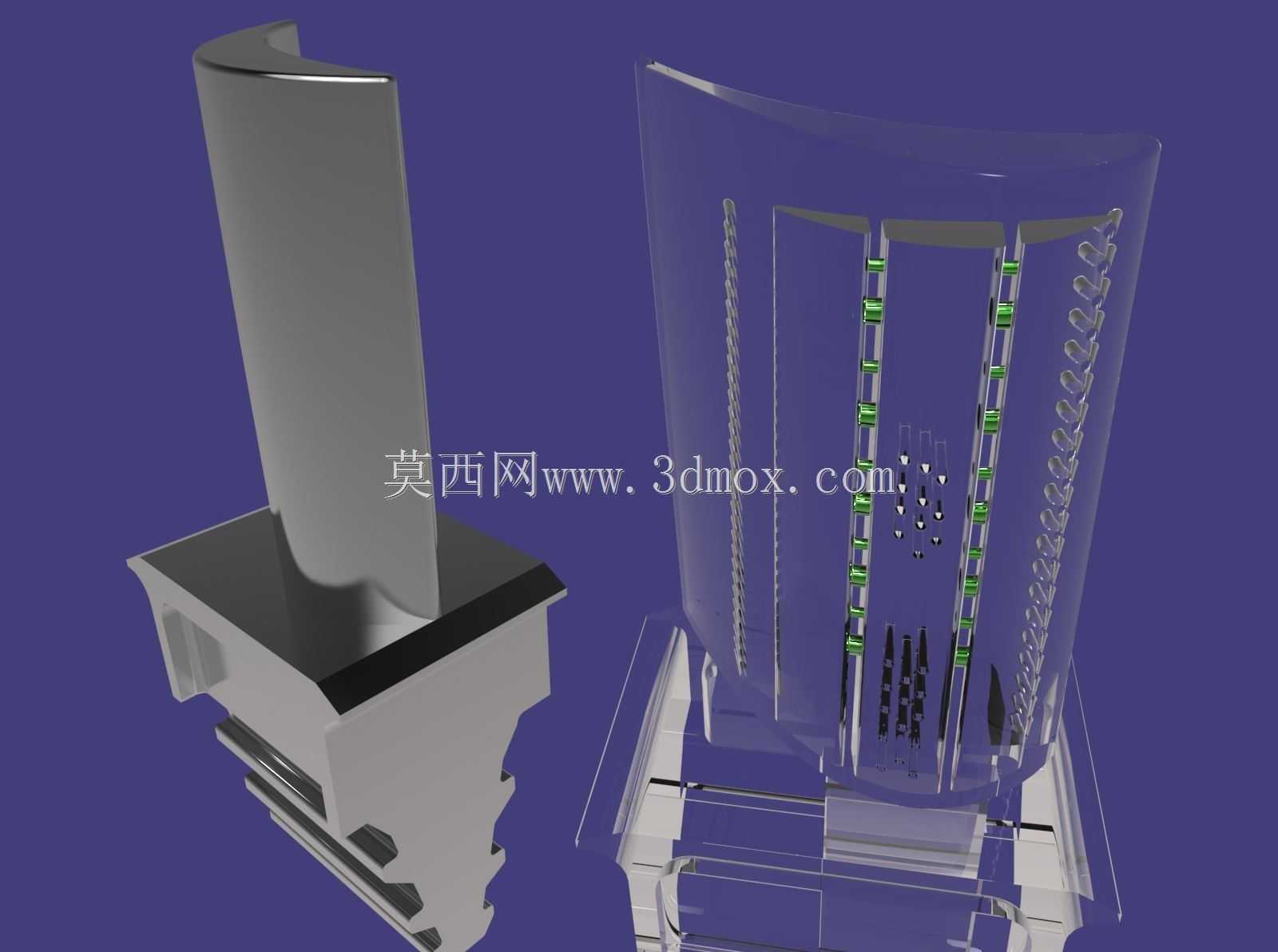

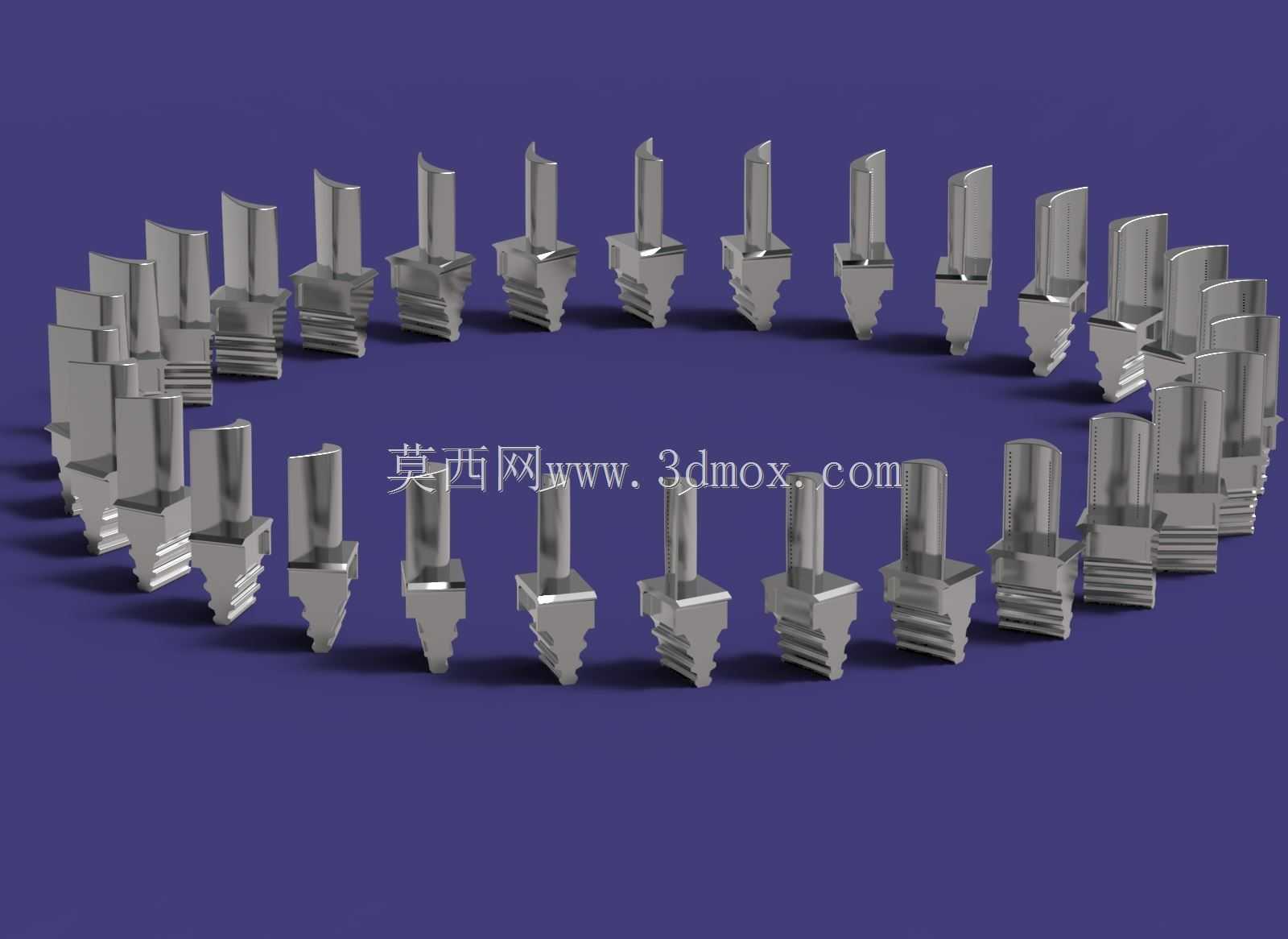

这款燃气涡轮发动机叶片主要应用于地面燃气轮机、航空涡喷涡扇发动机的热端涡轮段，是将高温高压燃气的热能与动能转化为轴功的核心做功部件，直接决定整套动力装置的热效率、输出功率与运行寿命，在分布式能源发电、航空干线客机动力、工业驱动燃气机组等场景中承担核心功能。叶片工作时直面燃烧室喷出的超千度高温燃气，同时承受每分钟上万转带来的巨大离心载荷、高频气动激振力以及冷热交变带来的热应力，工作环境极为苛刻。该叶片在设计阶段充分考虑了实际工况的多重需求，叶身采用符合三元流理论的变截面扭向气动外形，沿叶高方向的弦长、安装角、型线曲率连续平滑过渡，能够精准匹配燃气流道内的流速与压力分布，减少气流附面层分离损失，提升能量转化效率，同时降低气动激振带来的振动风险。叶身内部设计了复杂的空气冷却流道，包含扰流柱、气膜孔、回流腔等结构，从压气机引出的冷却空气进入内部流道后，通过对流换热带走叶身金属基体的热量，部分冷却空气从叶身表面的微孔流出形成均匀气膜，将高温燃气与叶身金属表面隔绝，大幅降低叶片实际承受的工作温度，让叶片可以在高于金属熔点的燃气环境中长期稳定工作。叶片根部采用枞树型榫头结构，榫齿的型面、齿距、接触角度经过精准匹配设计，能够与涡轮轮盘上的榫槽紧密贴合，均匀传递巨大的离心载荷，同时预留合理的安装间隙，满足热态下的膨胀补偿需求，避免热应力集中导致的榫头裂纹或断裂。安装边界上，榫头的定位基准面与轮盘榫槽的定位面严格贴合，叶身与轮盘外缘、相邻叶片之间预留符合气动设计要求的间隙，叶顶与机匣之间的间隙控制在合理范围，既避免转动时发生碰磨，又减少叶顶间隙漏气损失，提升涡轮整体效率。该模型可直接用于CFD仿真实验，开展气动效率计算、冷却流场分析、热应力耦合仿真等工作，为叶片的结构优化、性能迭代提供可靠的三维数模支撑。
