伽马型斯特林动力装置结构设计

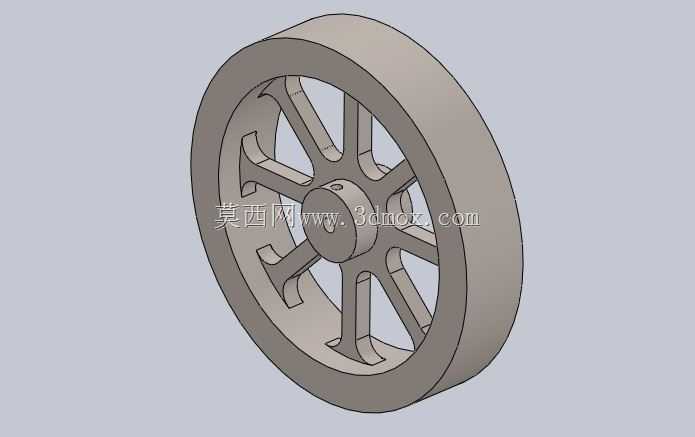

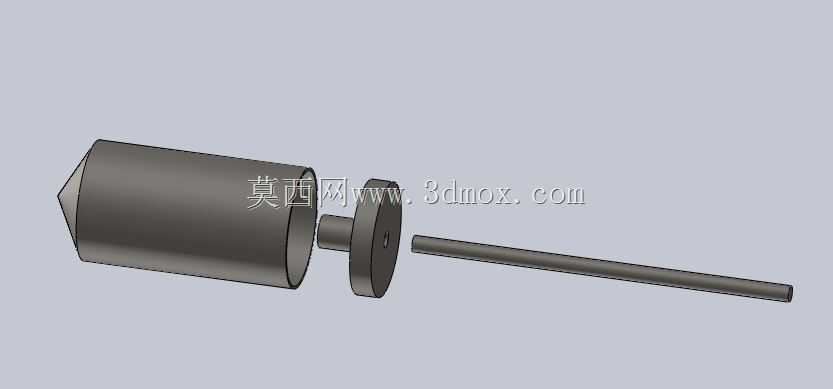

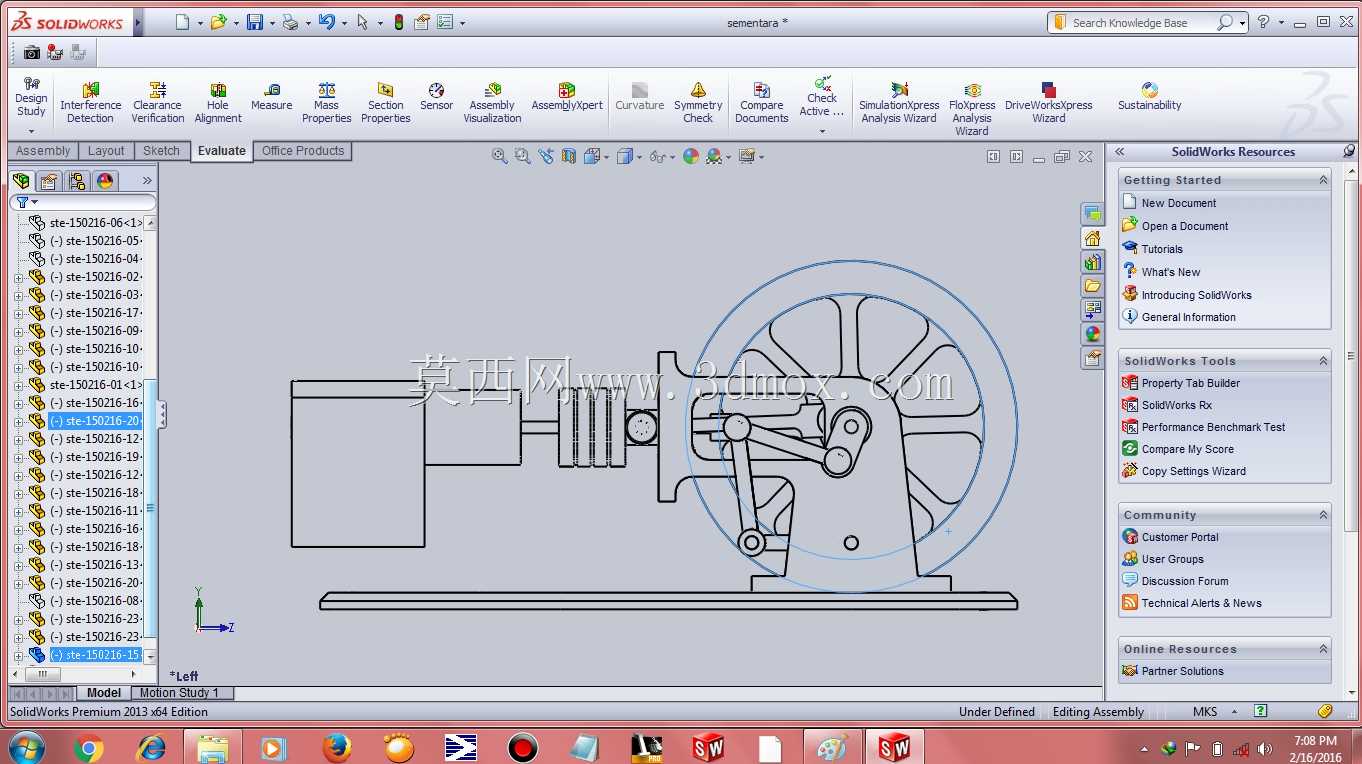

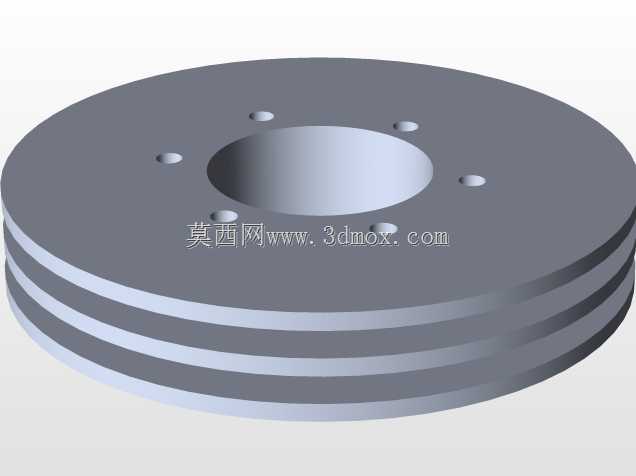

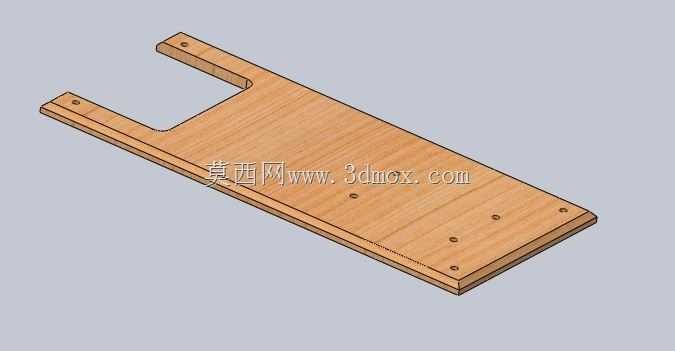

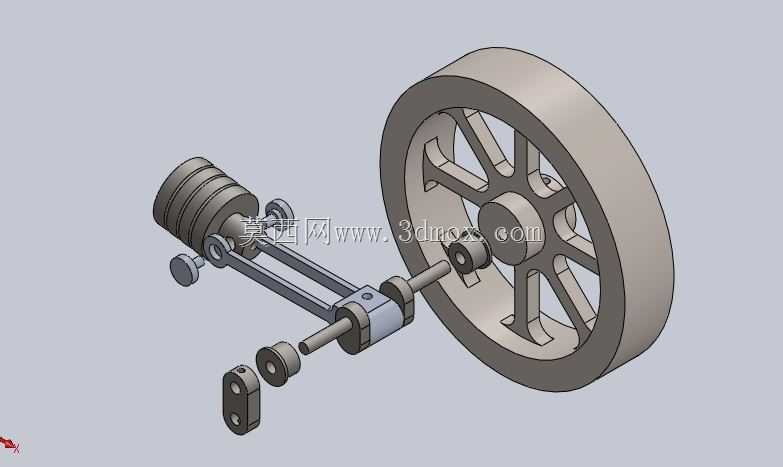

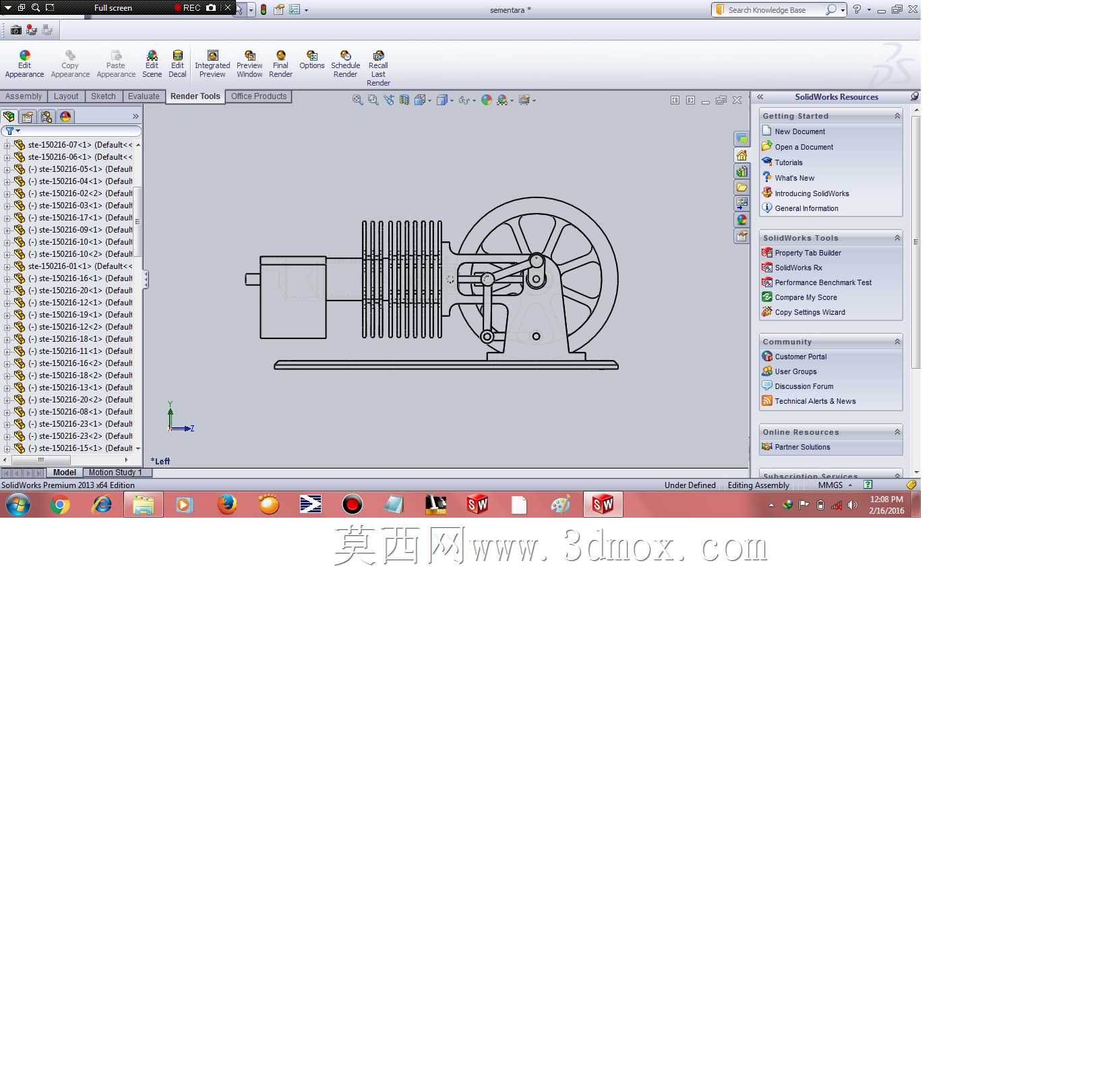

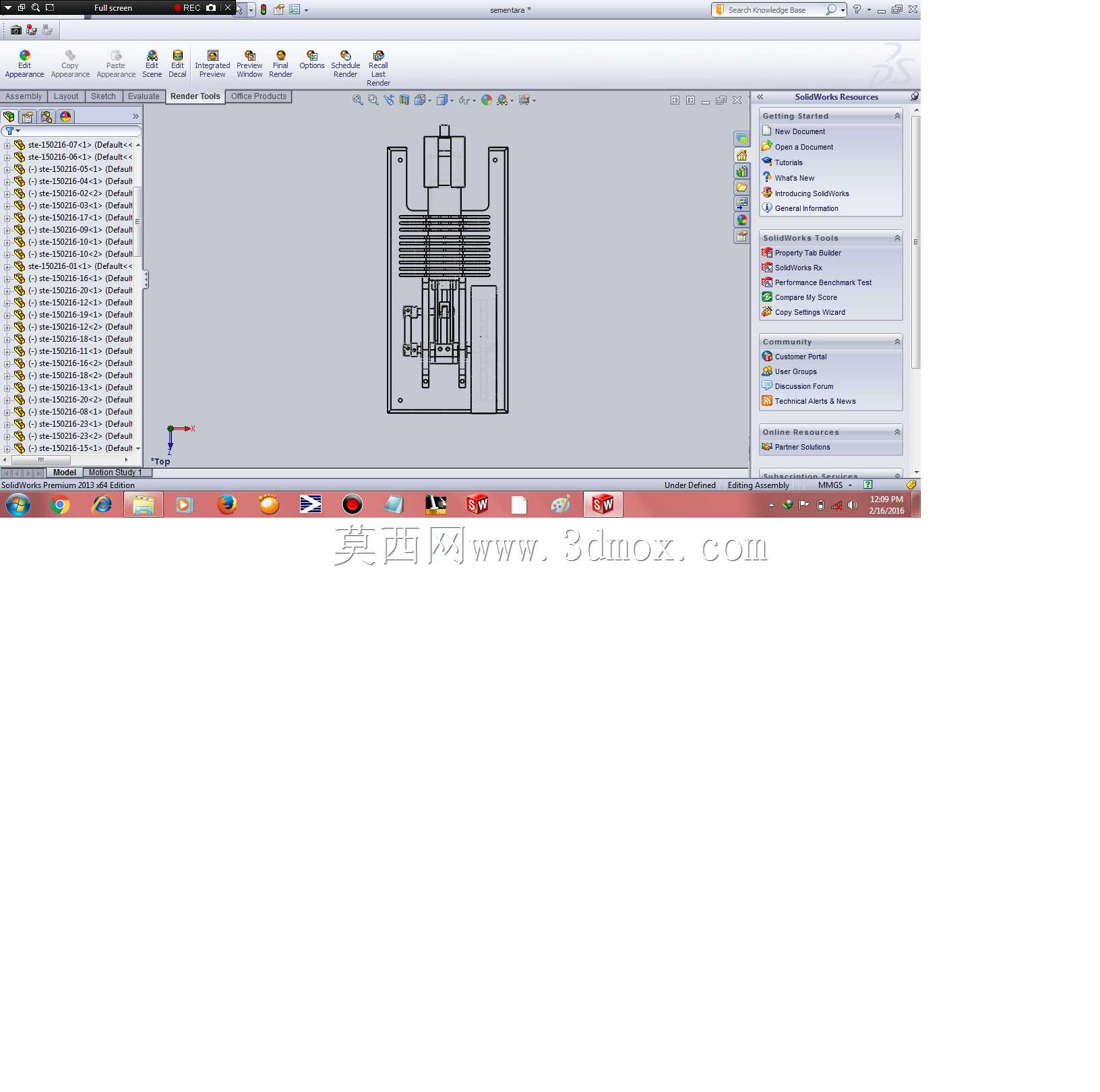

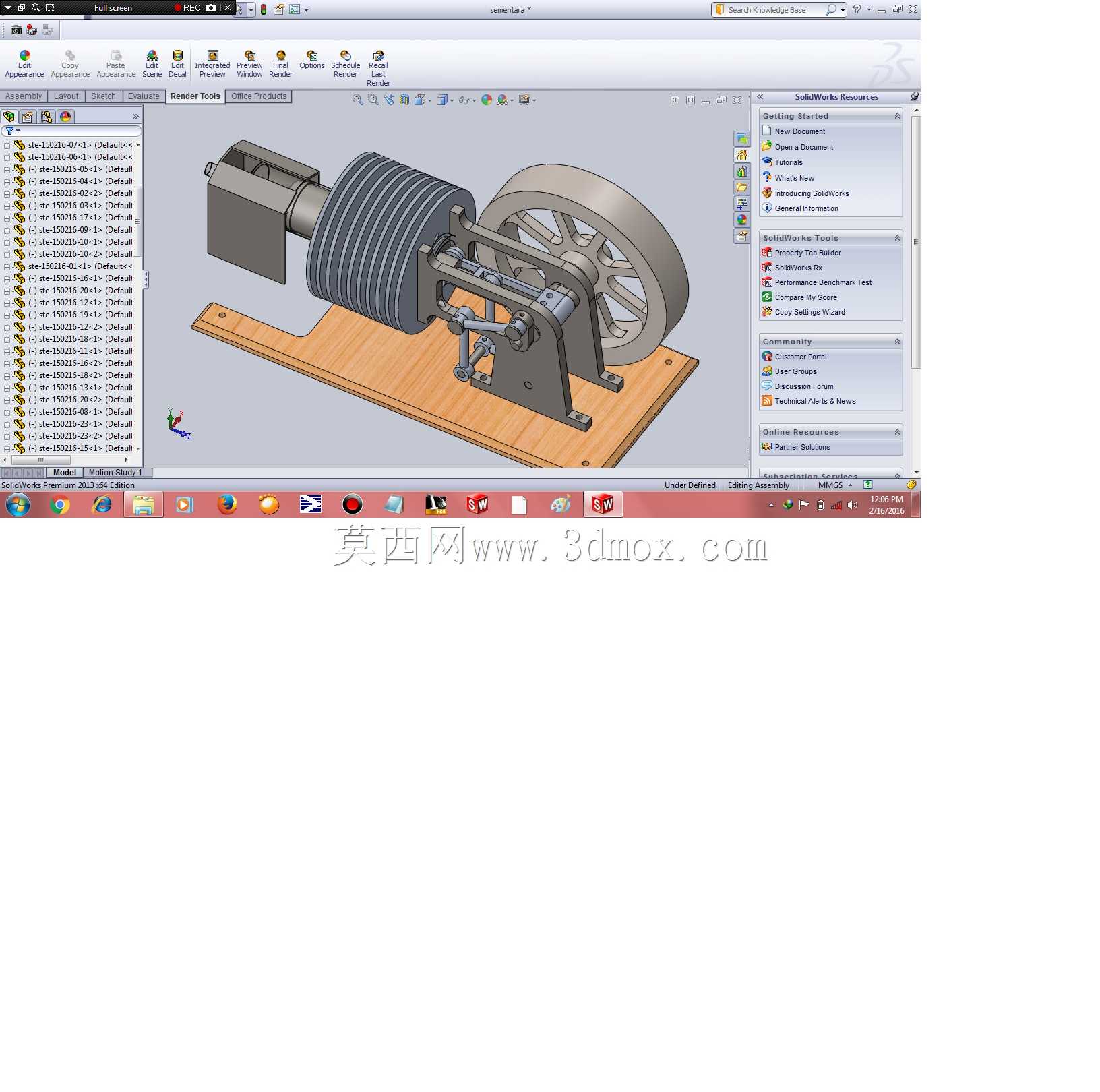

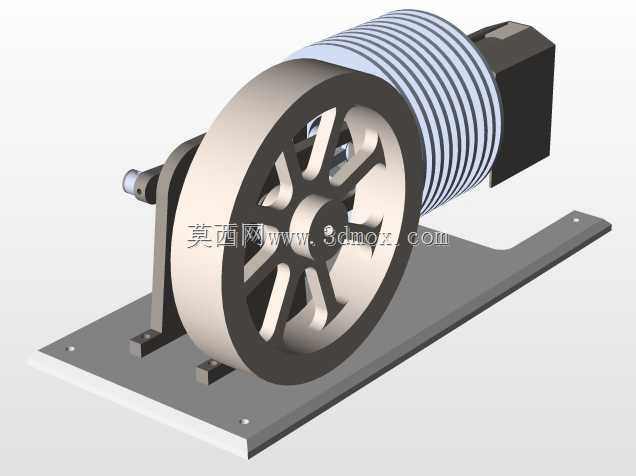

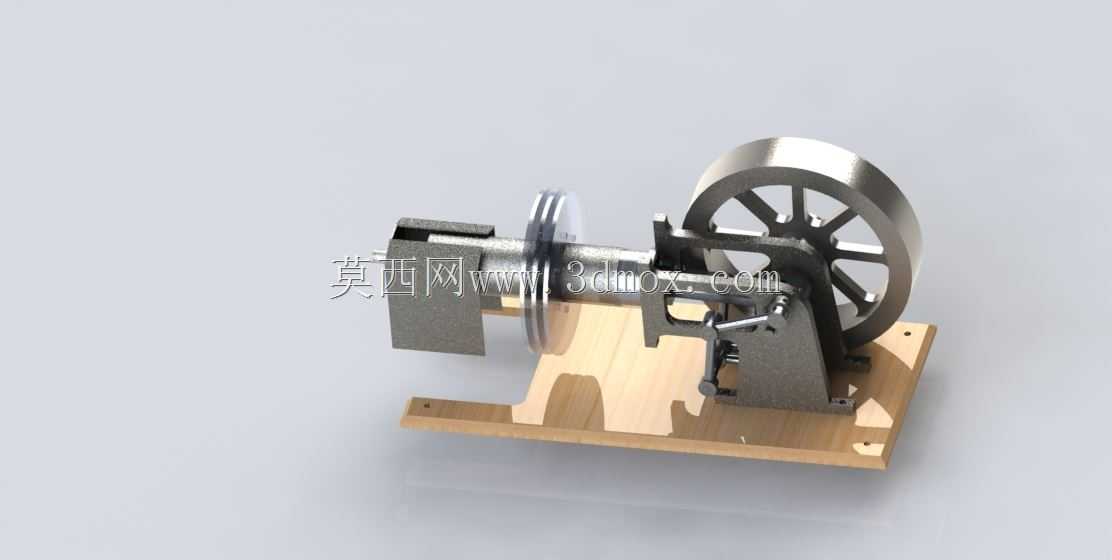

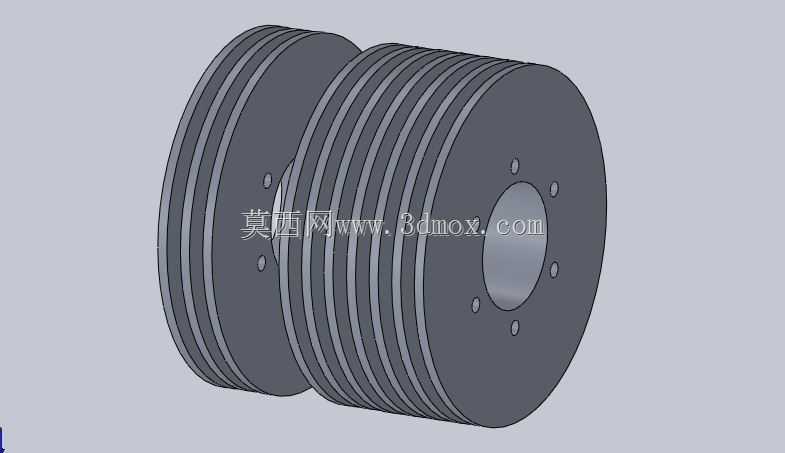

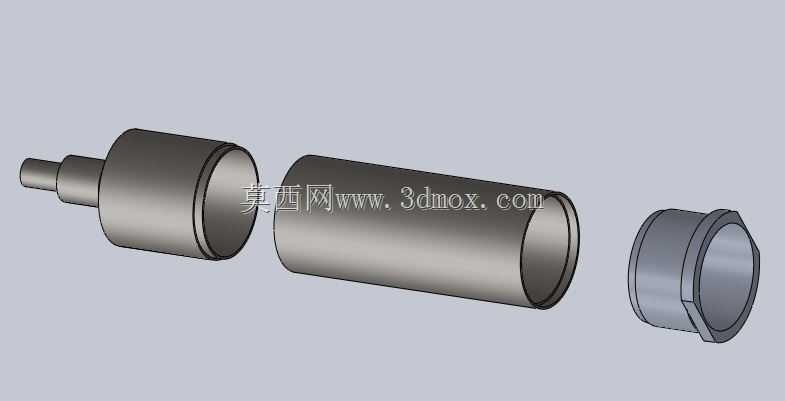

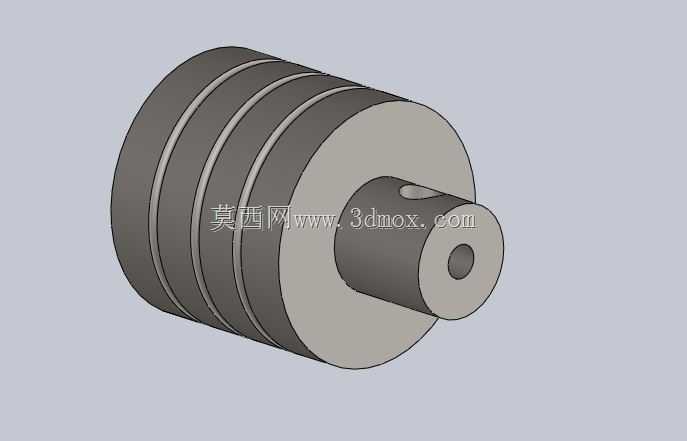

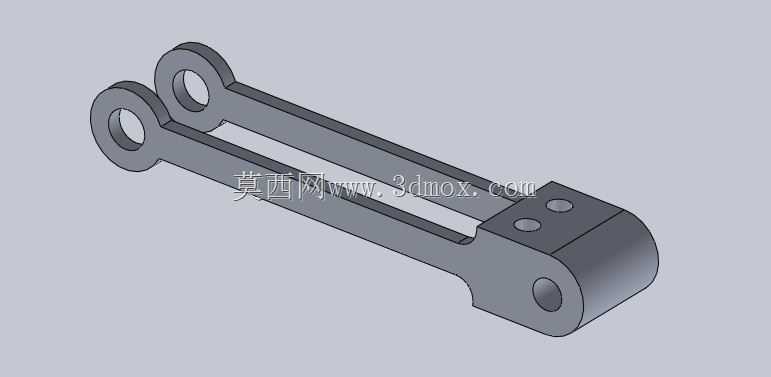

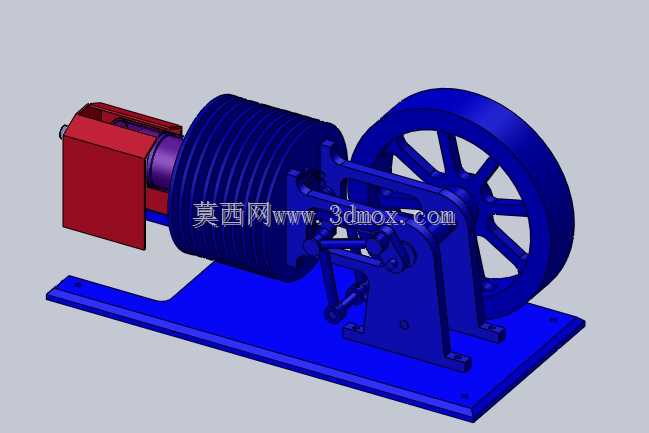

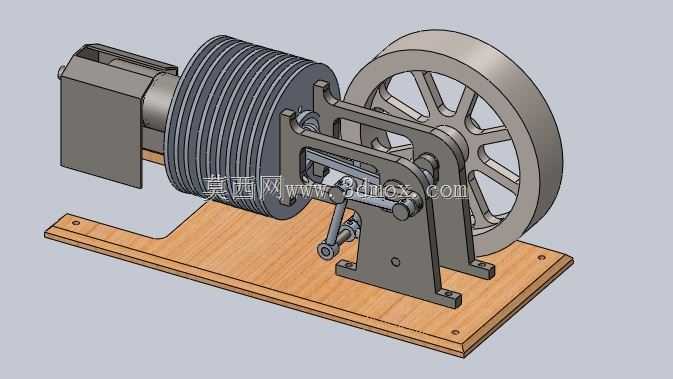

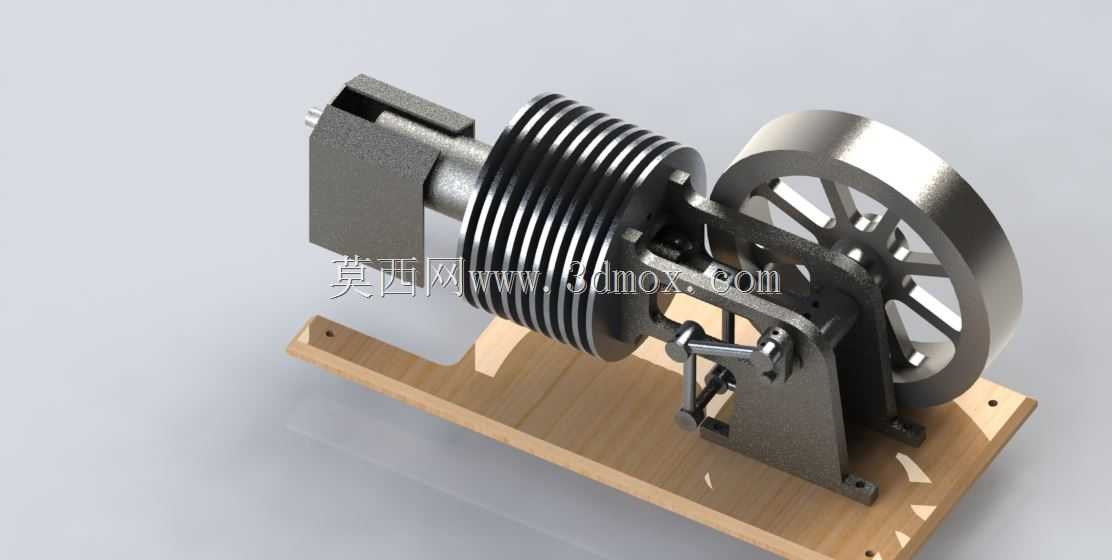

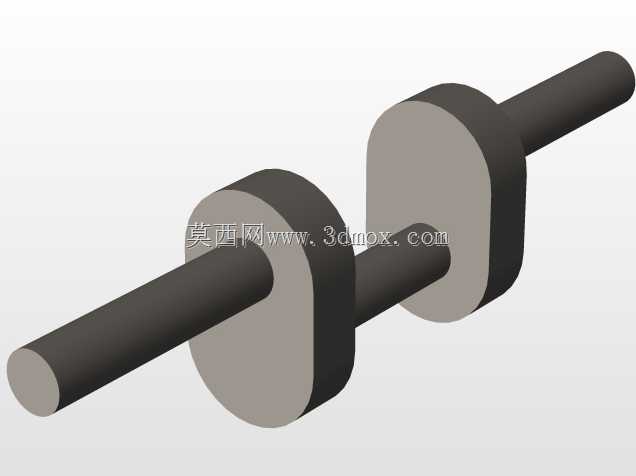

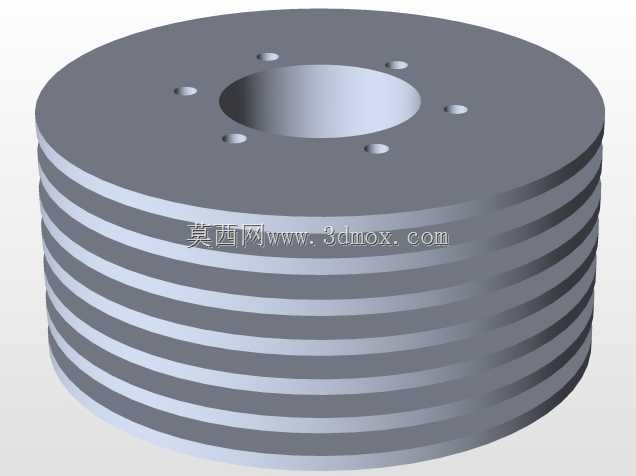

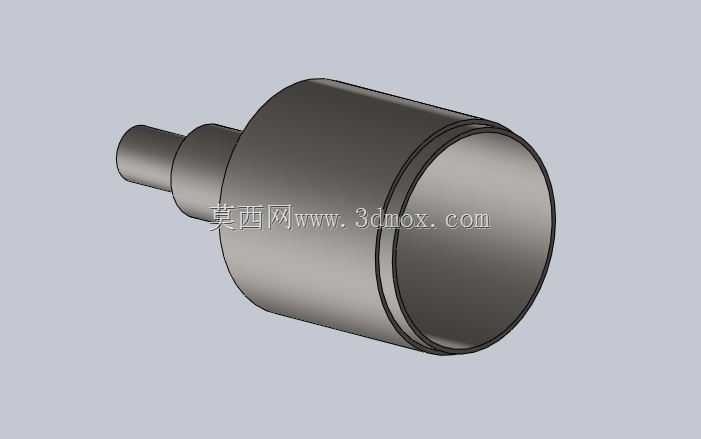

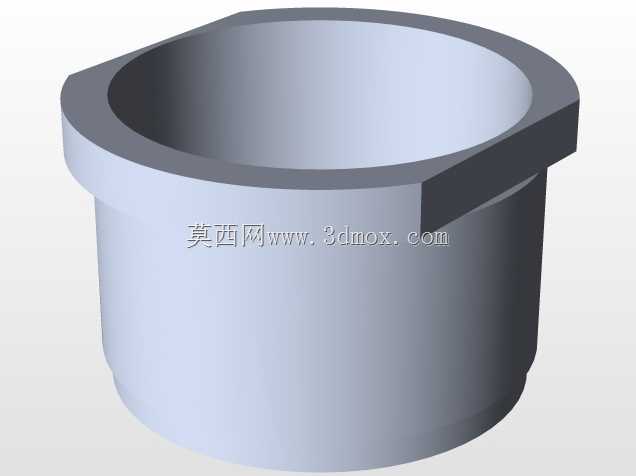

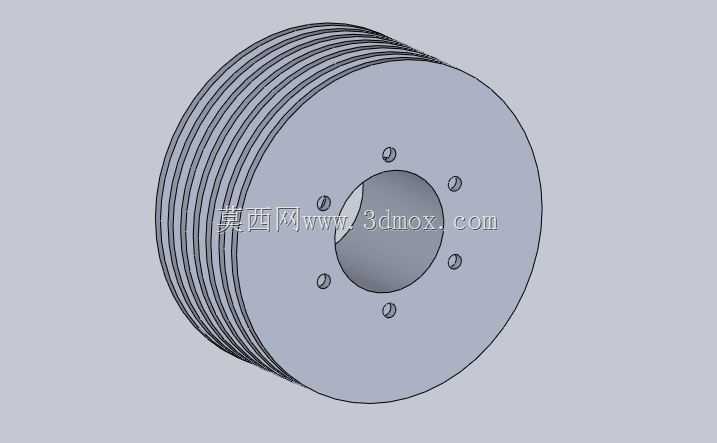

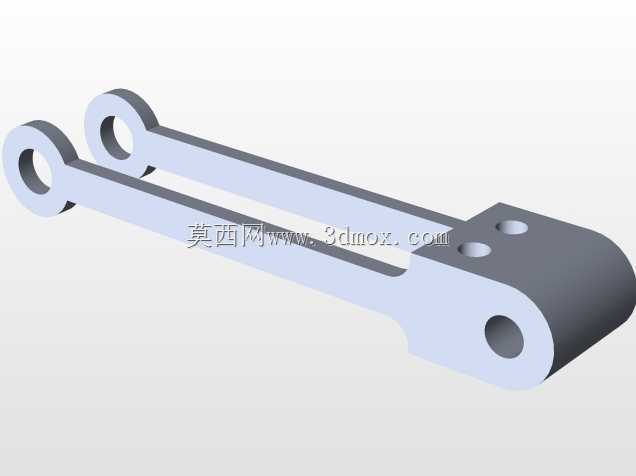

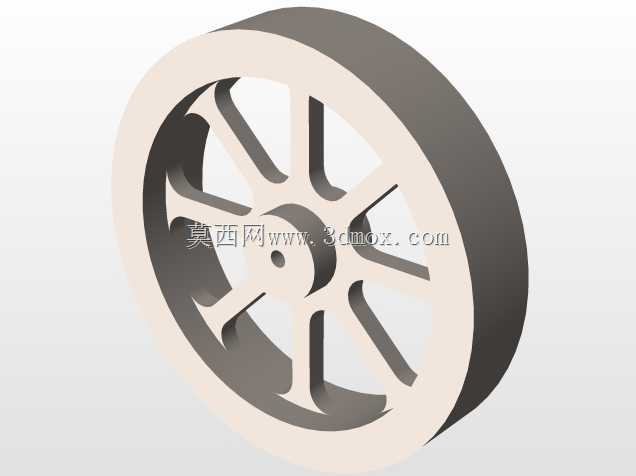

这款伽马构型斯特林动力装置，属于外燃式热能转换机械，可广泛应用于科教演示场景、低温余热回收利用场景、偏远地区小型离网供能场景，以及太阳能光热发电的小型试验装置搭建，相较于传统内燃机，它对热源适配性极强，可依托生物质燃烧、工业废热、太阳能集热等多种热源完成动力输出，无需依赖高纯度燃油供给，运行过程无爆震做功环节，运转平顺性与静音表现突出。整套装置采用经典伽马式布局，将置换气缸与动力气缸分置排布，置换气缸负责完成工质在冷热腔之间的往复推送，动力气缸承接受热膨胀工质的压力推动活塞做功，二者通过曲柄连杆机构与大直径储能飞轮完成动力耦合，飞轮可储存做功冲程的剩余动能，带动整套机构越过止点完成循环，保障运转过程的转速稳定性，避免出现运转卡顿或中途停转的问题。设计阶段充分考虑了装配调试的便捷性，所有运动副均预留了合理的配合间隙，置换活塞与气缸壁采用低摩擦系数的配合公差，既保证工质密封性能，又尽可能降低往复运动的摩擦损耗；动力连杆与曲柄销、活塞销的连接位置均设计了润滑储油结构，可长时间维持低阻力运转状态，减少日常维护频次。整套装置采用一体化卧式安装底座，底座为平整板式结构，安装孔位沿底座长边对称排布，可直接通过螺栓固定在试验台架、演示台面上，安装边界规整无外凸的零散部件，不会与周边配套的热源供给装置、负载连接结构产生空间干涉；整体外形沿动力输出轴向排布，置换气缸、动力气缸、飞轮组件沿轴向依次布置，横向占用空间紧凑，竖向高度以飞轮顶端为最高点，整体重心落在底座中心区域，高速运转时不会出现明显的振动偏移。装置的冷热端结构做了明确的分区设计，热端连接位置预留了热源适配接口，可直接对接燃烧加热头、太阳能集热腔等不同供热结构，冷端设计了扩展散热面，可搭配自然散热或强制风冷结构维持冷端温度稳定，保障冷热腔之间的温度差维持在合理区间，保证持续稳定的动力输出。整套传动结构的运动轨迹经过仿真校验，活塞往复行程、曲柄回转半径、连杆长度的参数匹配经过反复优化，可在较低的温差条件下启动运转，适配低品位热源的利用需求，既可以作为机械原理教学的具象演示载体，直观展示外燃循环的能量转换过程，也可以作为小型动力源搭配微型发电机、小型水泵等负载，完成小规模的能量转换输出。
