5mm直插式红色发光二极管结构设计

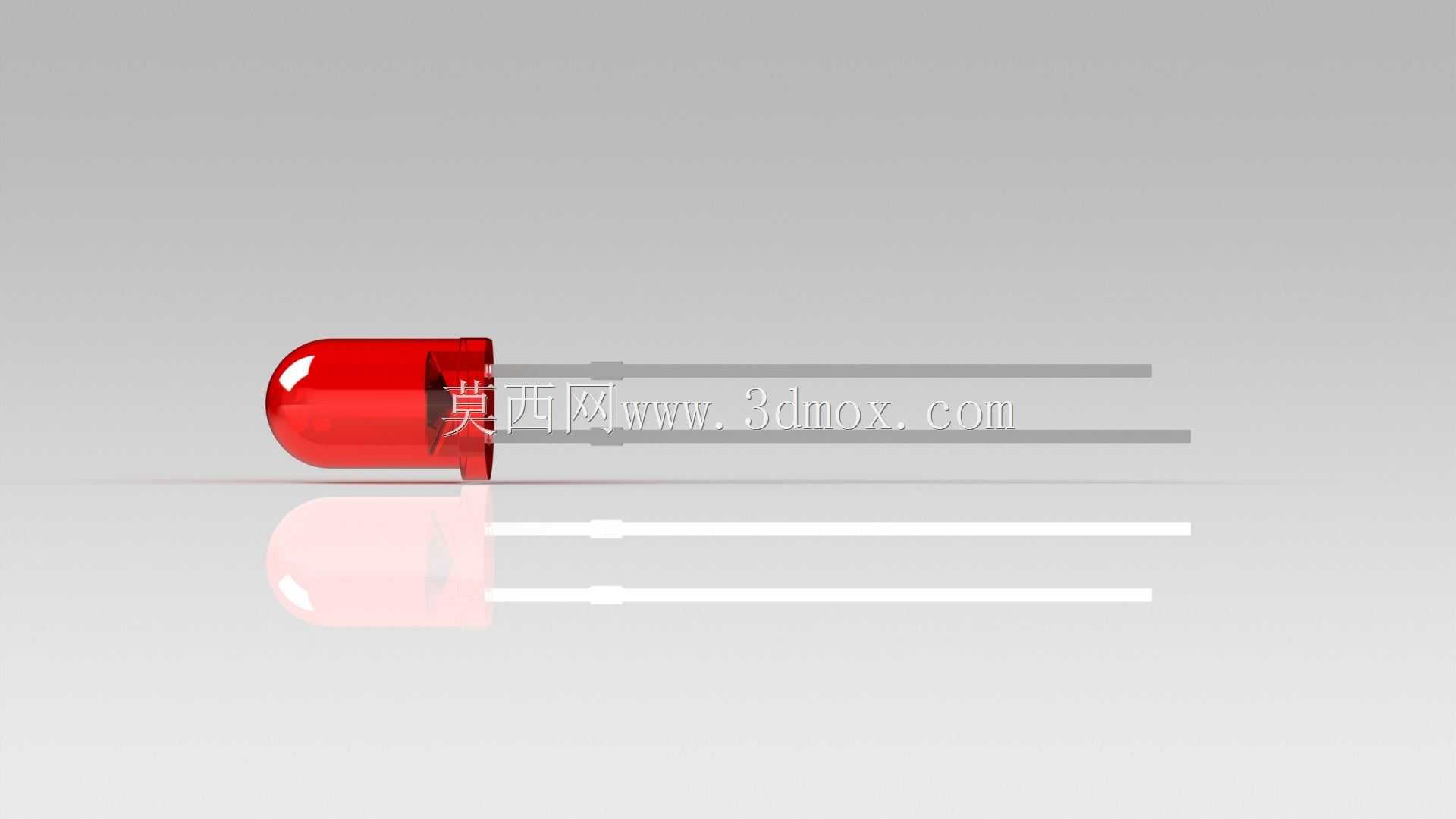

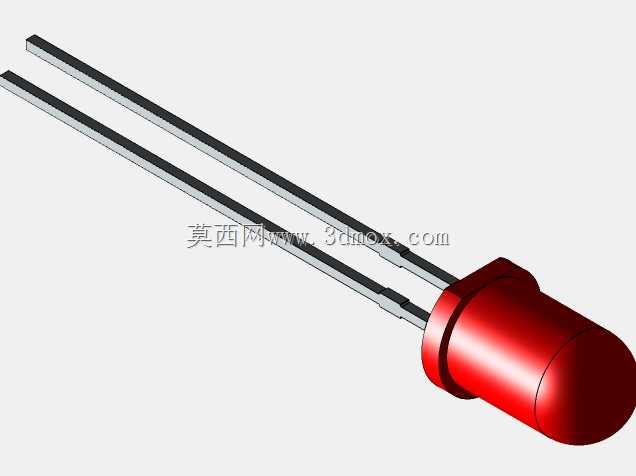

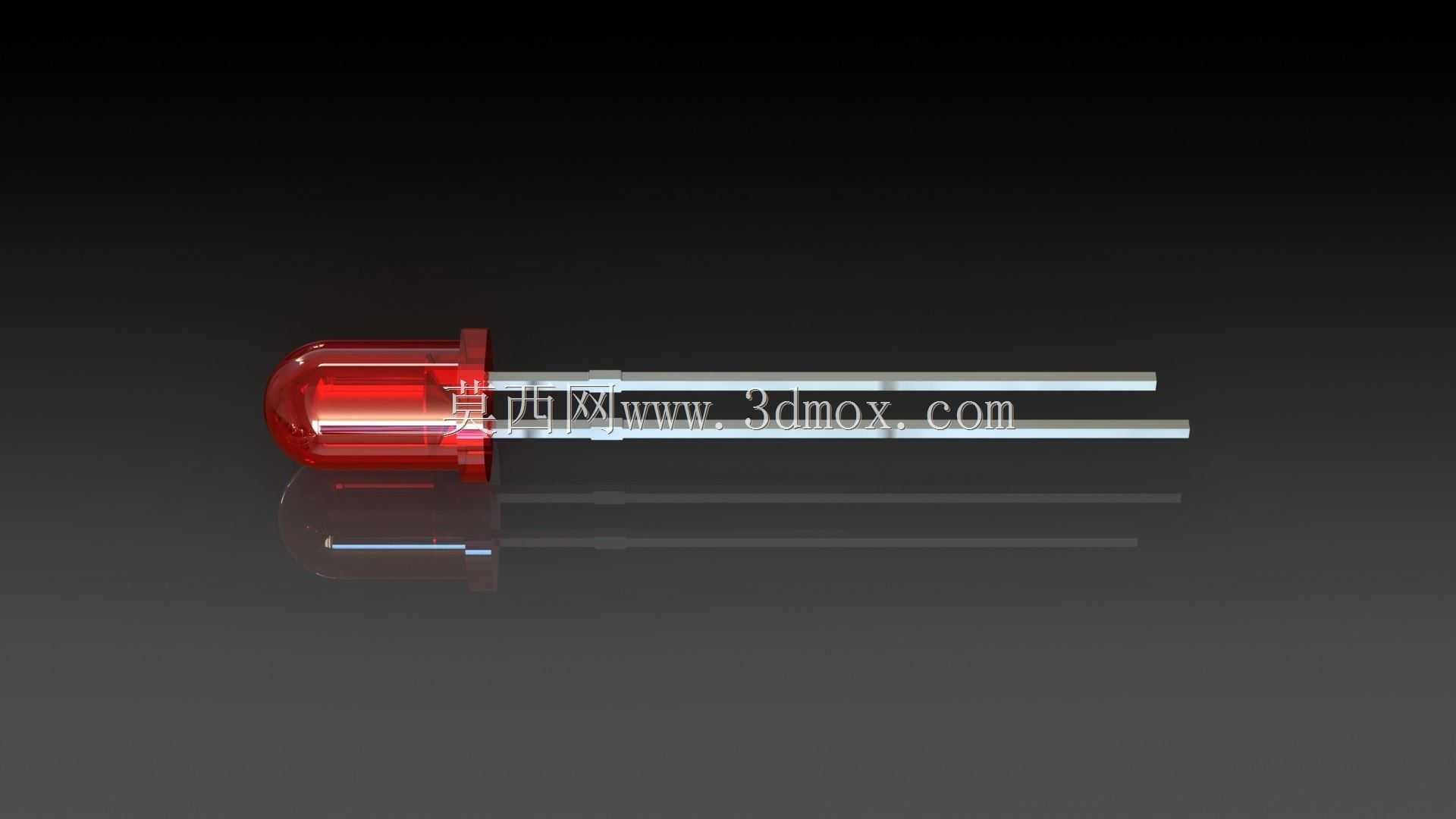

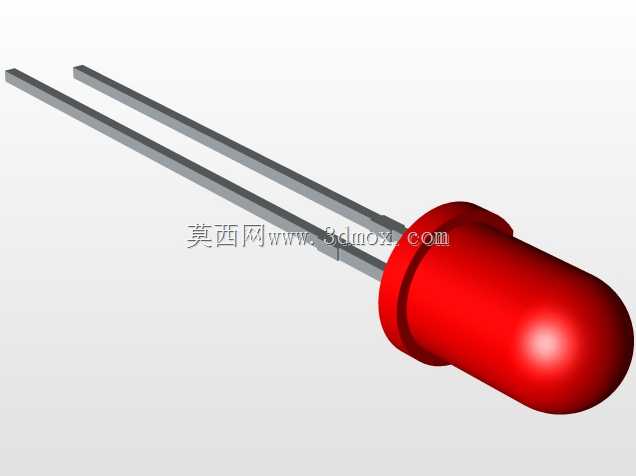

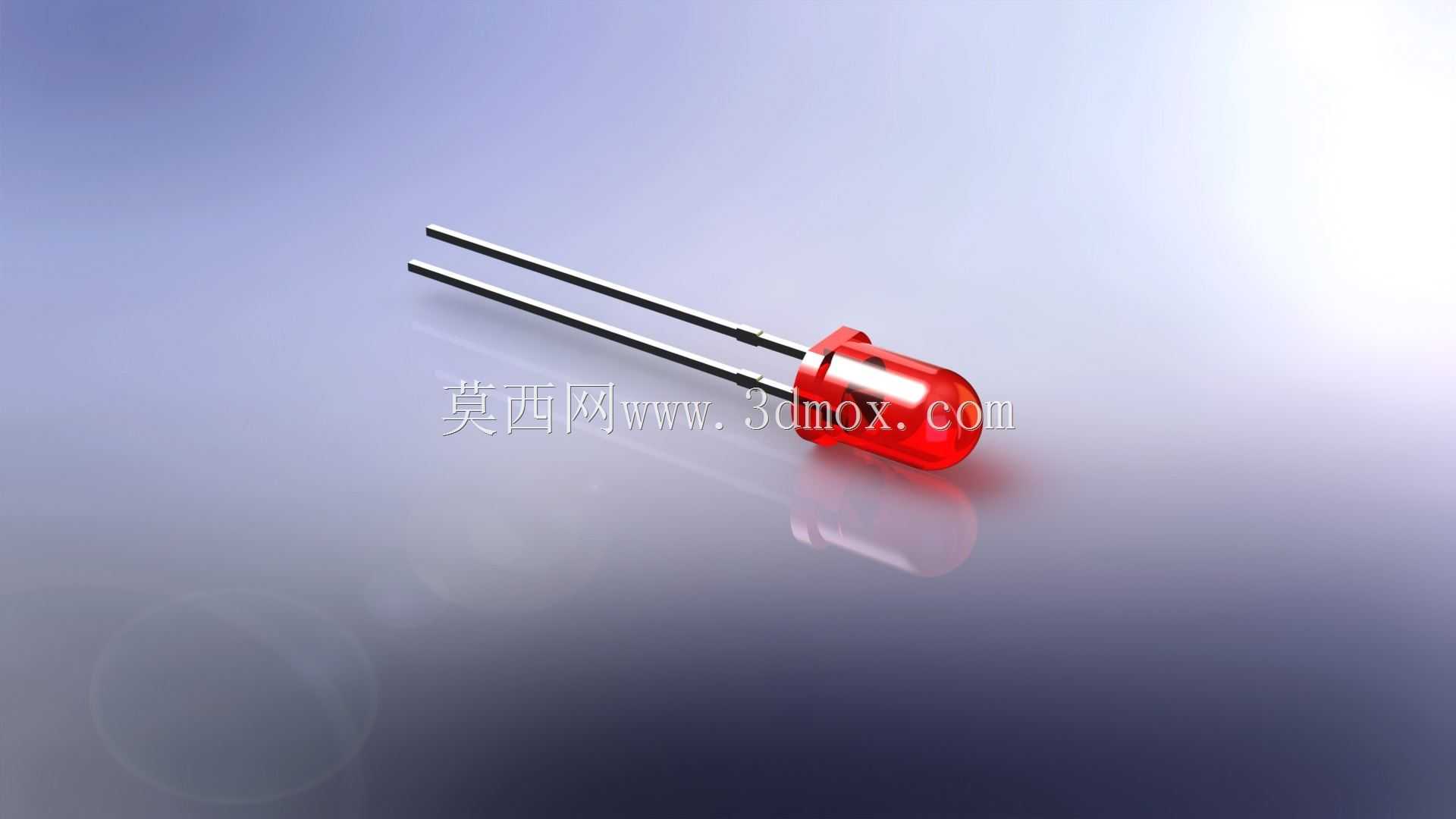

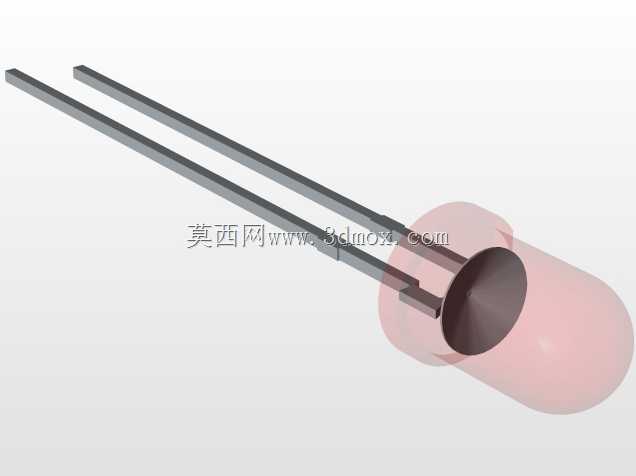

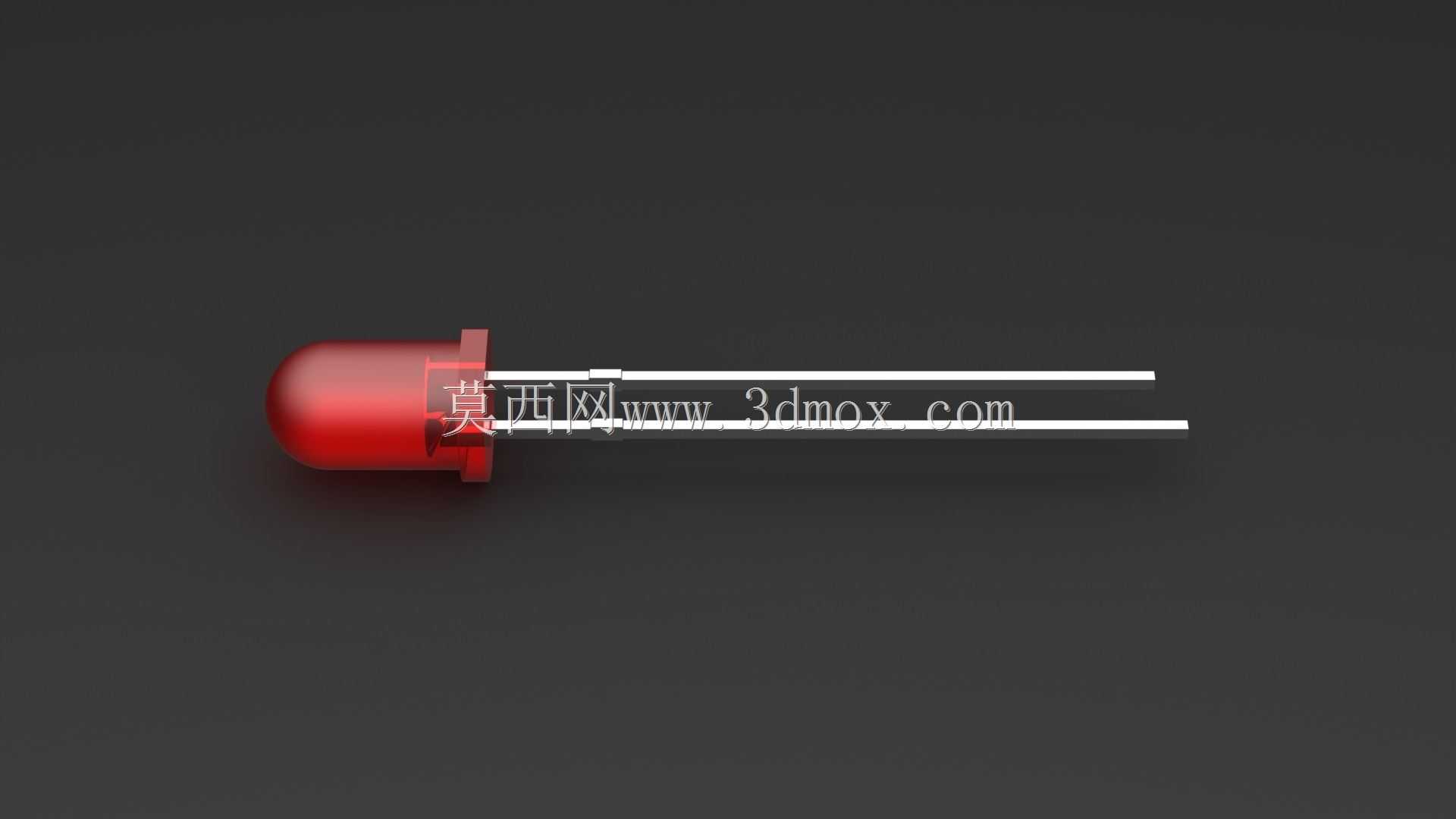

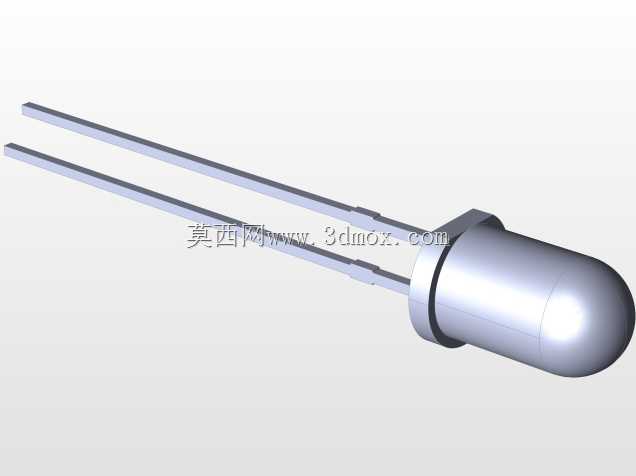

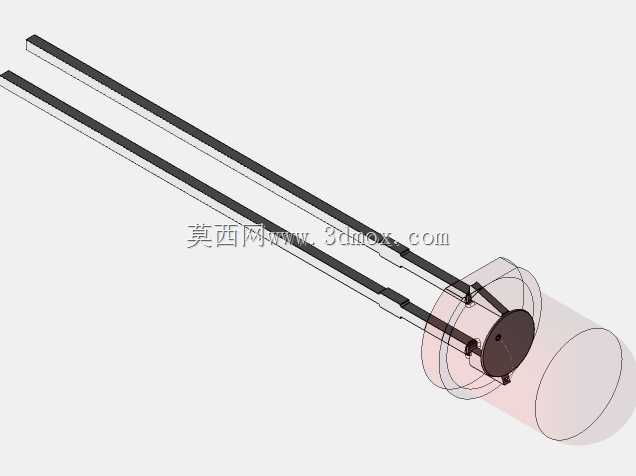

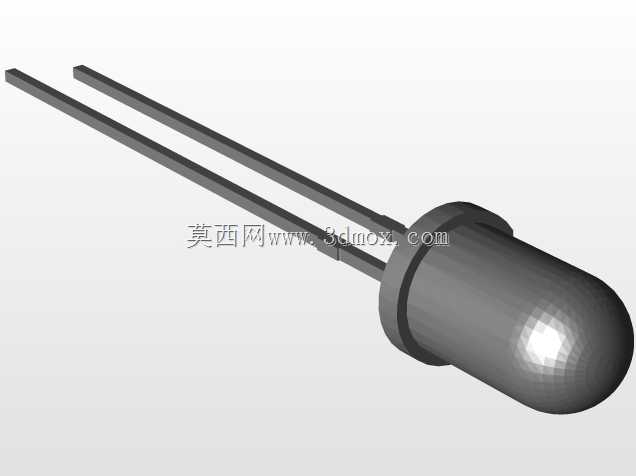

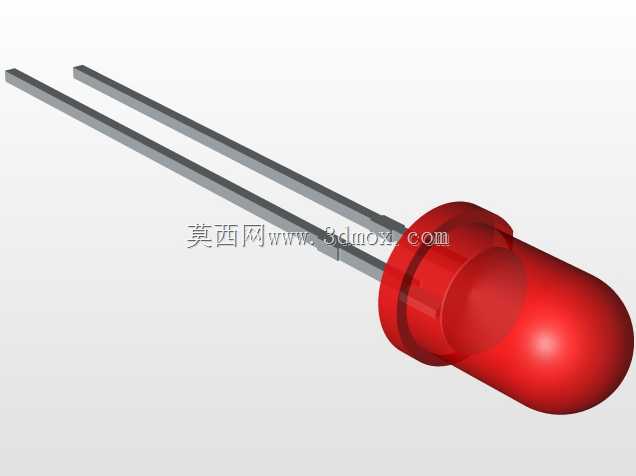

这款5mm直插式红色发光二极管，是电子电路领域应用极为广泛的基础半导体发光器件，在各类消费电子、工业控制设备、家电产品、仪器仪表中承担状态指示、信号传递、局部辅助照明的核心作用，小到日常使用的插排电源指示灯、充电器工作状态提示，大到工业控制柜的运行信号反馈、交通信号装置的光源组件，都能见到这类直插LED的身影，是电子装联环节不可或缺的基础元器件。从产品功能特性来看，这款红色发光二极管依靠半导体PN结的电致发光效应实现光信号输出，红色发光波段具备辨识度高、人眼敏感度强、低电压驱动即可触发点亮的优势，相比其他颜色的指示光源，红色光在各类光线环境下都具备更强的警示与提示效果，能够让使用者快速捕捉设备的运行状态，避免因信号识别不及时引发的操作失误。在设计思路上，这款模型完整还原了直插LED的经典结构：顶部采用半透明红色环氧树脂封装透镜，圆润的半球形透镜结构一方面可以保护内部的半导体发光芯片与键合引线，避免外界水汽、灰尘、机械外力损伤核心发光结构，另一方面可以通过透镜的光学折射调整光线出射角度，让发光范围更适配常规指示场景的可视需求；封装主体下方延伸出两根平行的金属直插引脚，引脚长度与间距完全适配常规PCB板的通孔焊盘尺寸，既可以满足手工焊接的操作空间要求，也能够适配波峰焊等自动化焊接工艺的装联需求，引脚表面做了镀锡处理，能够提升焊接时的润湿性能，降低虚焊、脱焊的不良概率。从外形尺寸与安装边界来看，这款LED的封装主体直径为标准5mm，是直插LED领域应用最广的通用尺寸，引脚间距符合行业通用的2.54mm网格标准，安装时仅需要在PCB板上对应位置开设匹配直径的通孔，插入引脚后完成焊接即可固定，不需要额外设计复杂的安装固定结构；封装主体的高度控制在常规通用尺寸范围内，不会在设备组装时与周边的电容、电阻等其他元器件产生空间干涉，既可以直接裸露在设备面板的开孔处作为外露指示灯，也可以搭配配套的灯座、导光条实现内部光源的外引，适配不同设备的结构设计需求。整体结构设计完全贴合行业通用的生产与装联标准，能够准确还原真实器件的装配关系与外形特征，可用于电子电路装配演示、产品结构干涉校验、教学演示模型搭建等多个场景。
