G1内螺纹立式弹簧止回阀结构设计

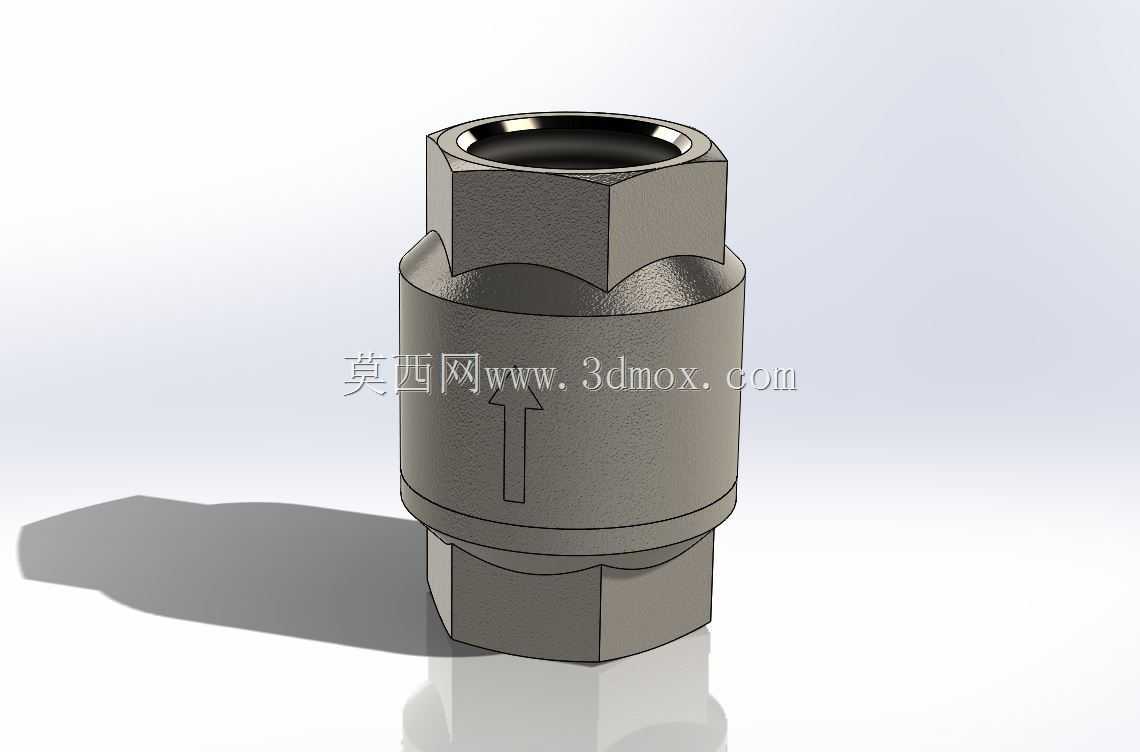

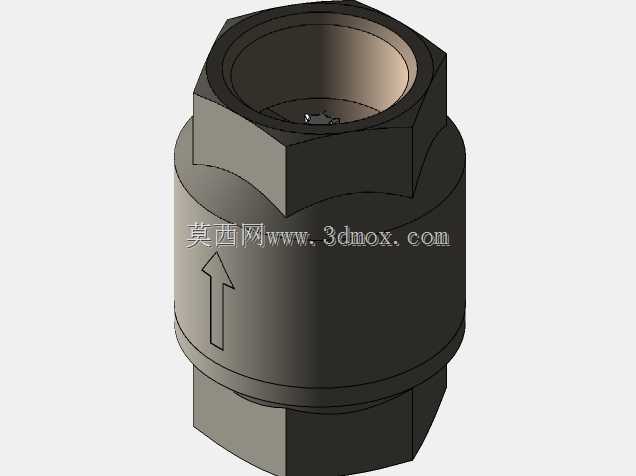

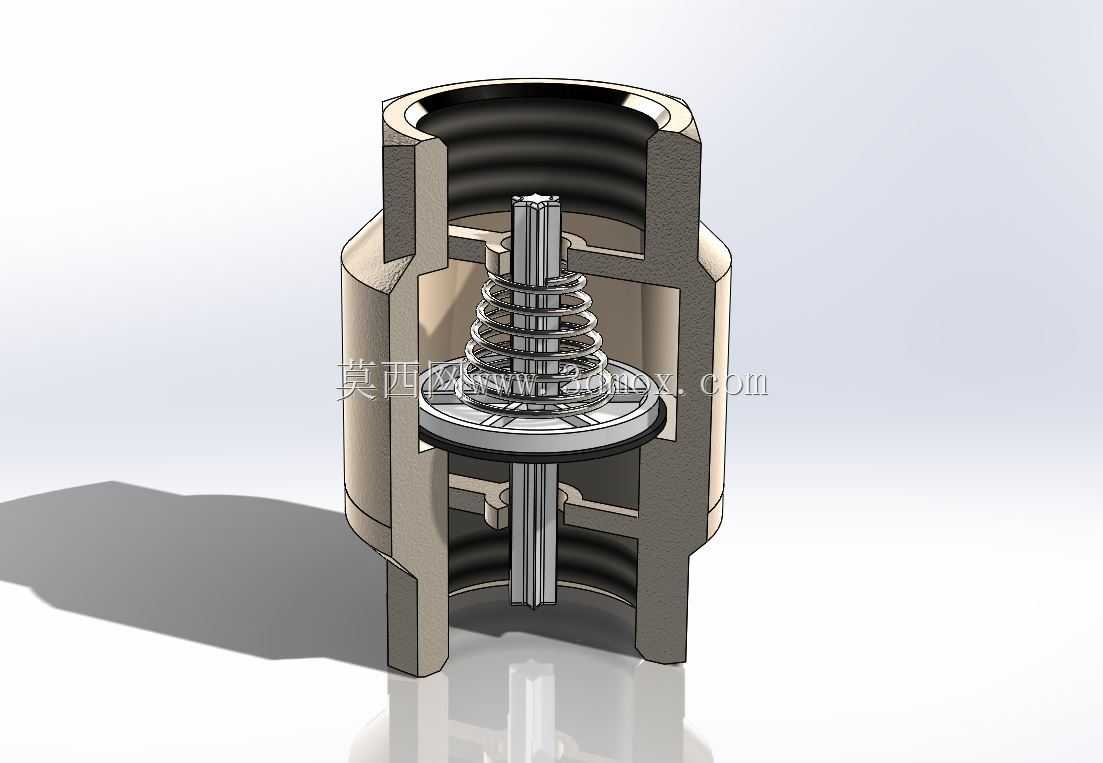

这款G1规格的立式弹簧止回阀，主要应用在民用给排水、小型工业流体输送、暖通循环水、气动管路等场景中，核心作用是管控管路内介质的单向流动，避免介质倒流引发的泵叶轮反转、管路压力冲击、介质回流污染等问题，是流体输送系统中保障管路运行安全的基础阀件。从实际功能来看，该阀采用弹簧预紧式密封结构，当进口端介质压力超过弹簧预紧力与出口端背压之和时，介质会推动阀瓣沿中心导向杆轴向抬升，阀瓣与阀座密封面脱离形成通流间隙，介质即可从阀腔下部向上部流动；当进口端压力下降，或是出口端压力高于进口端时，弹簧会快速推动阀瓣复位，配合阀座上的密封结构实现流道截断，完全阻断介质反向流动的路径，相比无弹簧的升降式止回阀，这款产品可以实现水平、垂直等任意安装姿态下的可靠密封，不会因为安装方向影响止回效果。在设计思路上，这款阀采用了同轴集成式结构，整体为筒状外形，所有内部组件都集成在阀壳内部，没有外凸的操作部件，结构紧凑占用空间小。两端采用G1标准圆柱内螺纹接口，符合通用管螺纹连接规范，安装时直接和同规格的外螺纹管路端旋合即可，不需要额外的法兰连接组件，适配小通径管路的快速安装需求。内部的导向杆采用上下双支点定位结构，阀瓣上下滑动时全程沿导向杆轴向运动，不会出现偏磨、卡滞的问题，有效提升了阀瓣动作的可靠性与密封面的使用寿命；弹簧选用适配常规水、压缩空气等通用介质的弹性参数，既保证低压力损失下的顺利开启，也能在失压时快速复位密封，避免水锤冲击对管路造成损伤。从安装边界来看，该阀整体外径适配G1螺纹的常规安装空间，安装时只需要预留出两端管路旋合的操作空间即可，不需要额外的检修操作空间，非常适合集成在空间紧凑的小型流体设备、家装管路、小型气动控制系统中。阀壳采用对称式结构设计，介质流道经过顺滑过渡处理，能有效降低介质通过时的局部阻力损失，减少管路系统的输送能耗；密封面采用平面密封结构，加工精度容易保证，长期使用出现磨损后也可以快速拆解更换内部密封组件，维护成本较低。
