反射式光电晶体管TCRT5000传感元件

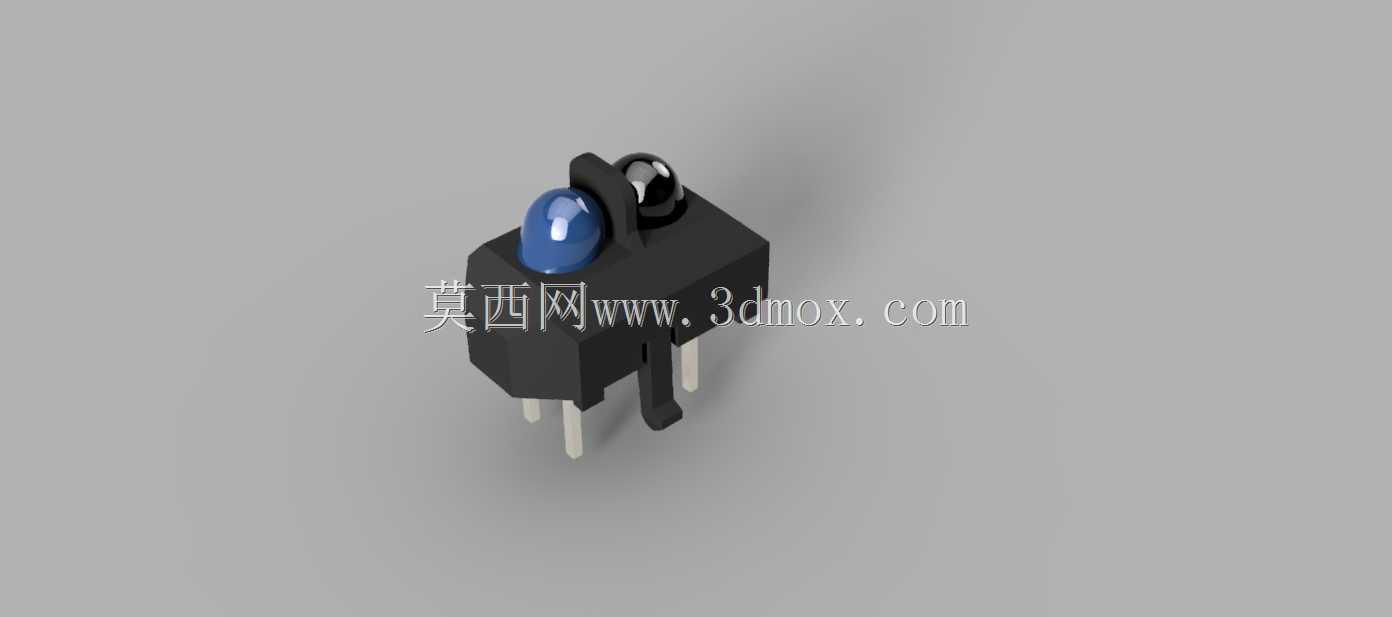

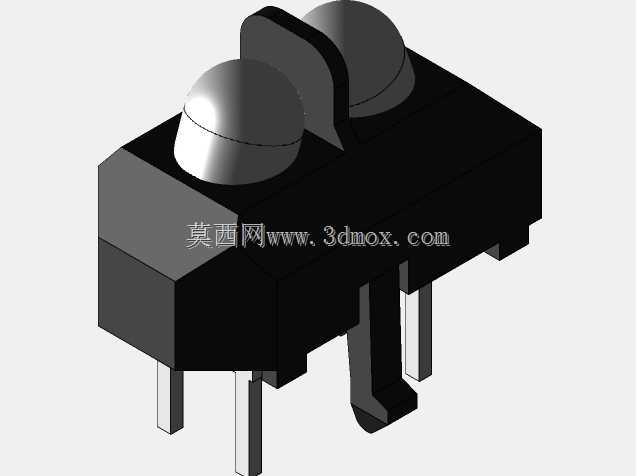

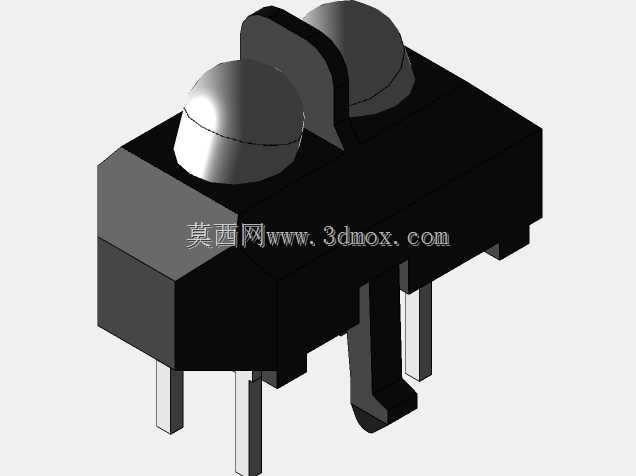

这款反射式光电传感元件是小型化非接触检测场景的核心适配部件，广泛应用在智能小车循迹模块、流水线物料到位检测、打印机纸张边界识别、家电触控无接触感应、小型设备转速计数等日常工业与消费电子场景中，依靠光信号的反射变化完成检测动作，无需和被测物体产生机械接触，不会对被测件造成磨损，也不会因机械触碰产生检测误差，长期运行稳定性表现优异。元件采用发射接收一体化集成结构设计，将红外发射管与光电晶体管接收端整合在同一黑色塑封基座内，两个光学元件的排布角度经过精准调校，发射端发出的红外光在前方无遮挡物时不会直接进入接收端，只有当检测距离内存在反射率适配的物体时，红外光经物体表面反射后被接收端捕获，光电晶体管将光强信号转化为对应变化的电信号输出，后端电路可直接采集信号完成逻辑判断，无需额外搭建复杂的分光光路结构，大幅降低了应用端的设计难度。整体外形采用紧凑的直插式结构设计，主体塑封外壳为黑色遮光材质，可有效隔绝环境杂散光对接收端的干扰，避免外界光线变化导致的检测误判，外壳顶端分别预留发射管与接收管的光学窗口，发射端窗口内置蓝色滤光层，可过滤非目标波段的杂散光线，提升信号输出的信噪比。元件底部伸出四根标准间距的直插金属引脚，引脚排布符合通用直插元件的焊盘间距规范，既可以直接插接在标准面包板上完成原型电路调试，也可以通过波峰焊直接固定在印刷电路板上，安装时仅需在电路板上预留对应尺寸的开孔与焊盘位置，检测端朝向被测物体方向即可，元件前端的最佳检测距离控制在1mm到15mm区间内，安装时需注意检测面与被测物体保持平行，避免因角度偏移导致反射光强不足影响检测灵敏度。设计过程中针对元件的光学夹角做了反复仿真验证，确保在有效检测距离内，不同反射率的物体都能产生足够区分度的电信号差值，同时对塑封外壳的遮光性能做了优化，侧面与背部完全不透光，仅保留顶端的两个光学通光窗口，即使在复杂光照的工业现场环境中，也能保持稳定的检测输出，不会因车间照明、自然光等环境光线的变化出现误触发。引脚采用镀锡处理，具备良好的焊接性能与抗氧化能力，可适应不同工艺的焊接要求，长期使用也不会出现引脚氧化导致的虚焊问题，整体结构紧凑小巧，不会占用过多的电路板安装空间，非常适合在小型化智能设备、便携检测装置中集成使用。
