三杯式户外风速检测传感装置结构设计

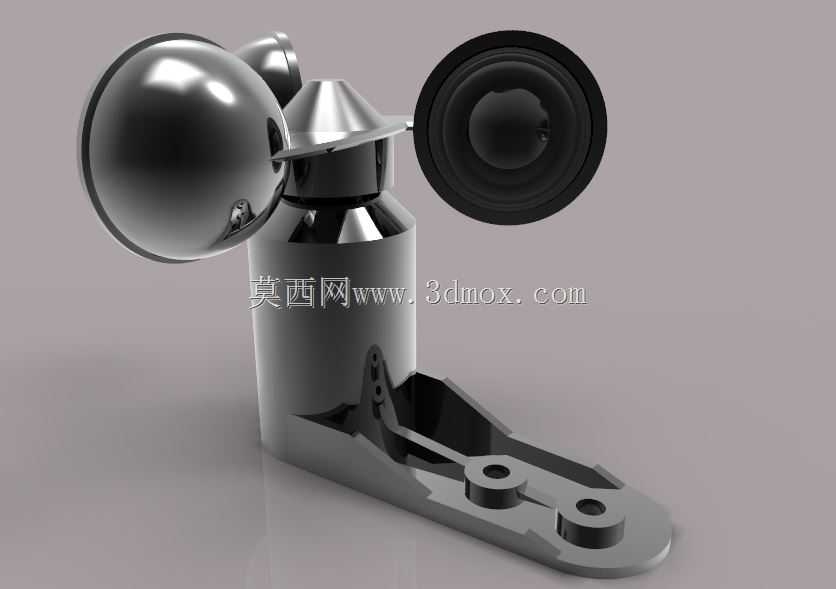

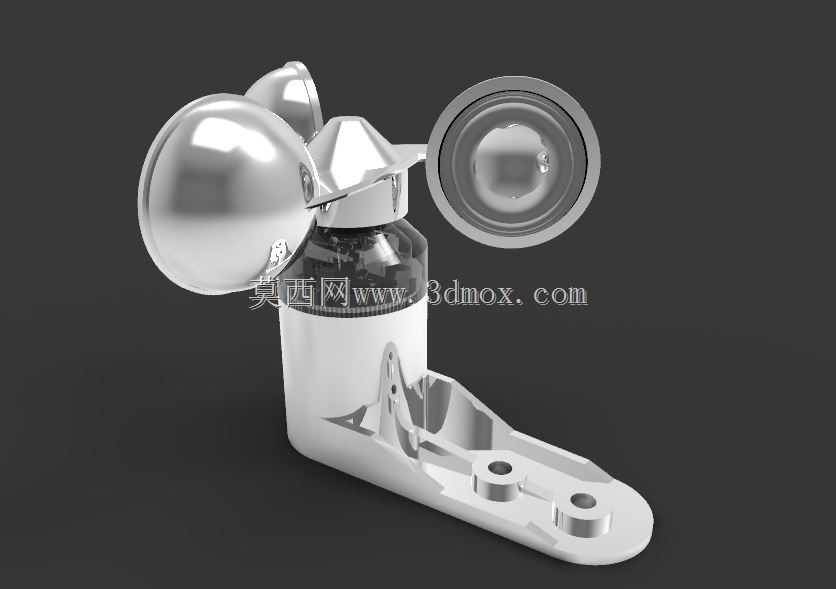

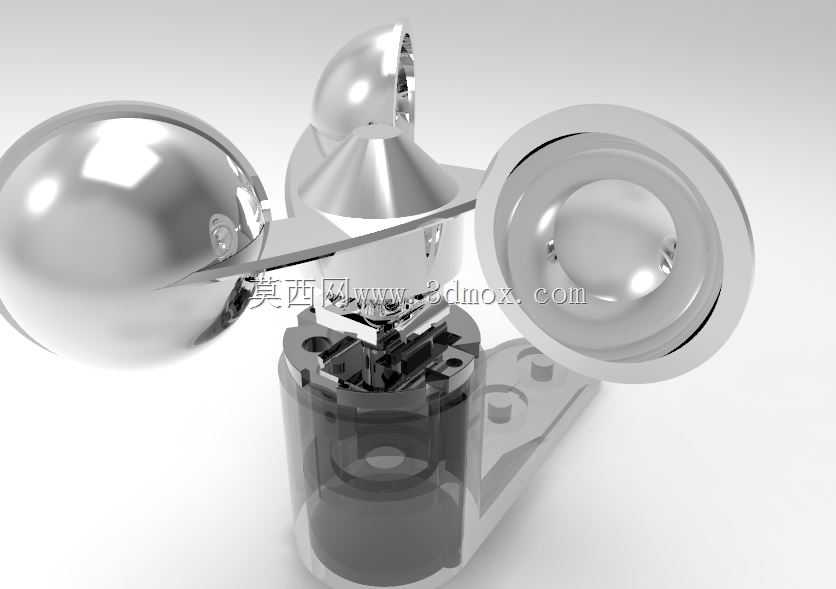

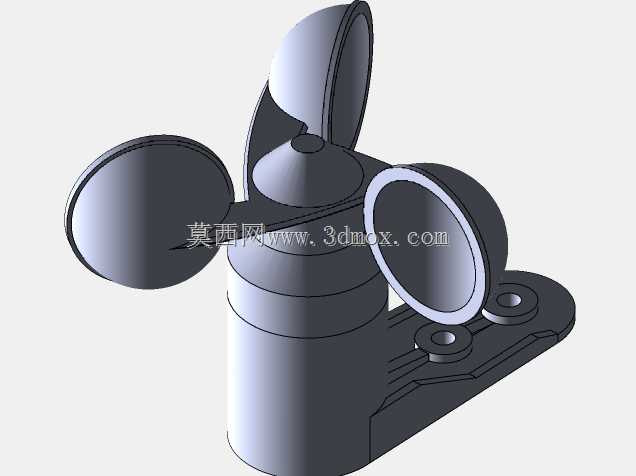

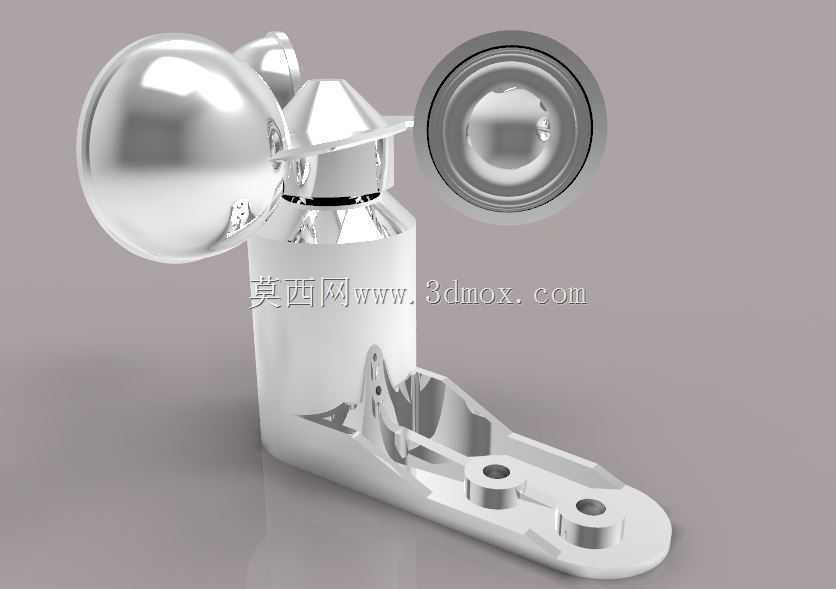

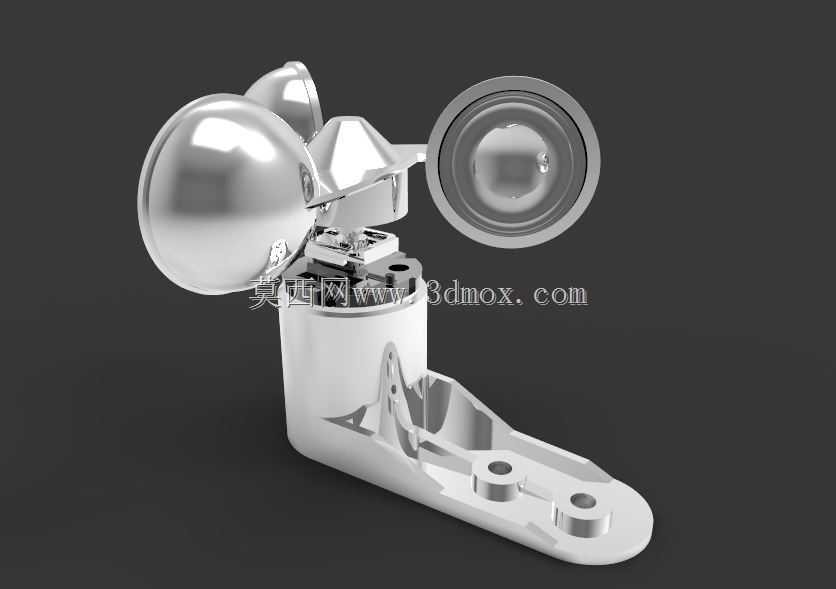

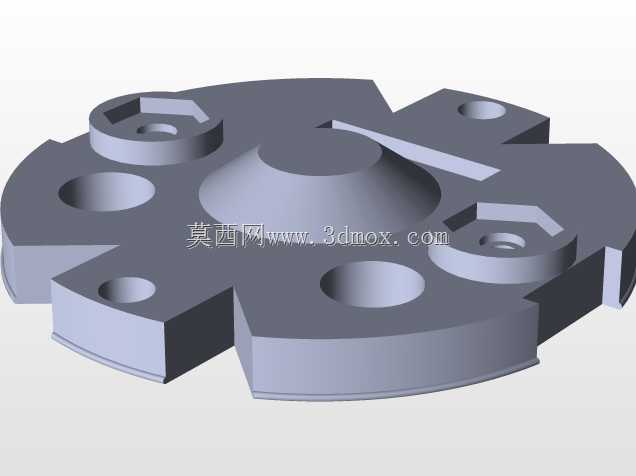

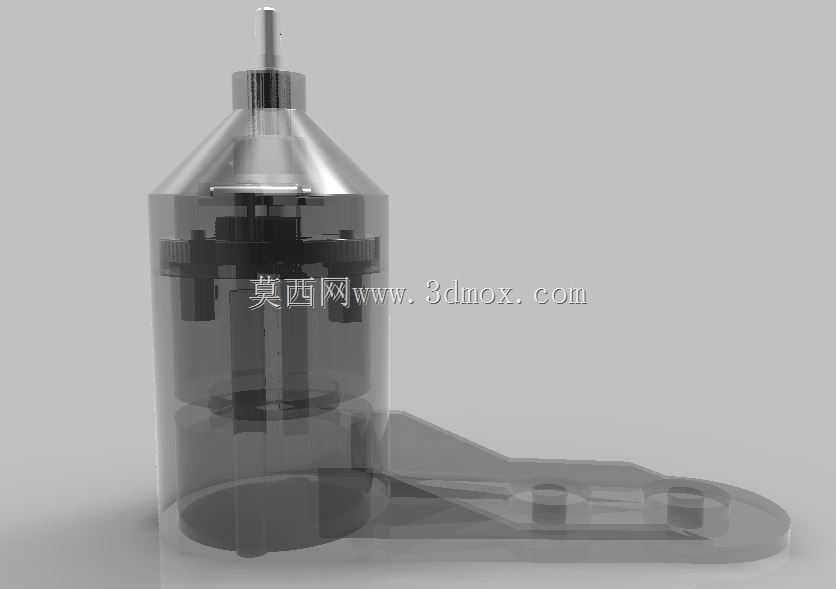

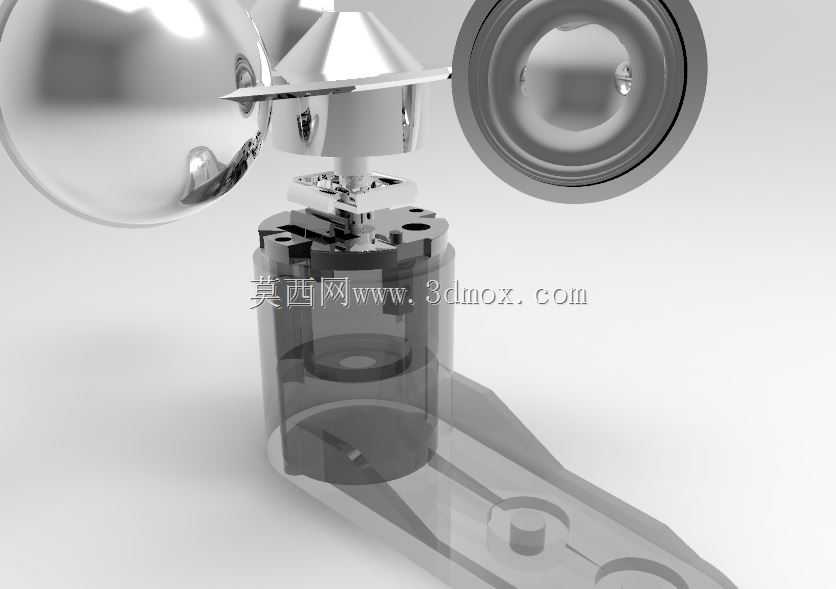

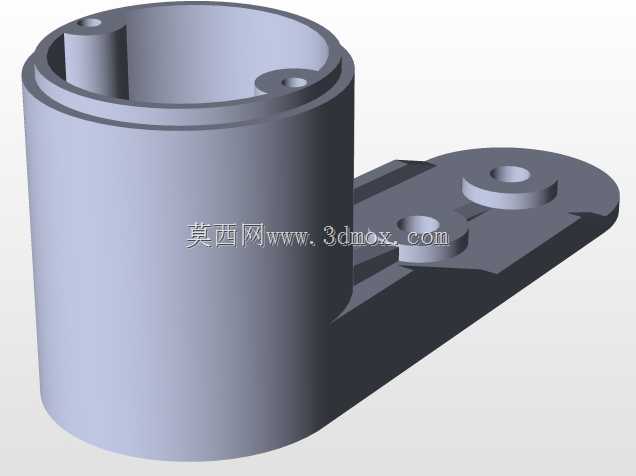

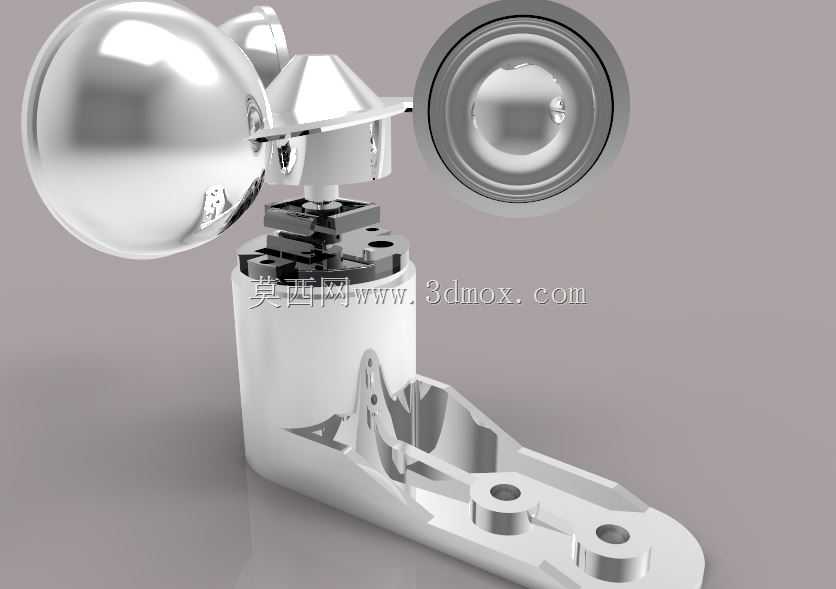

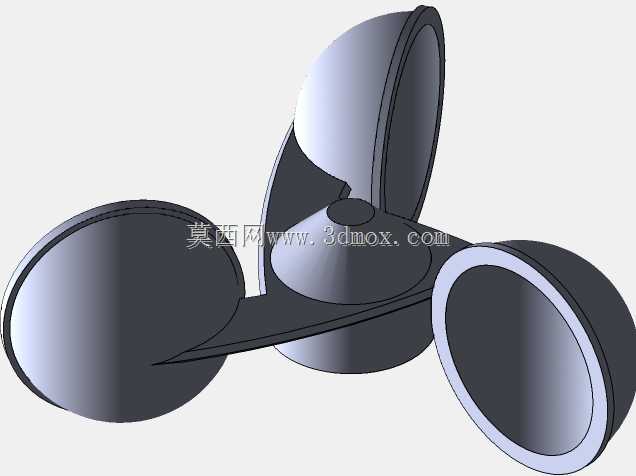

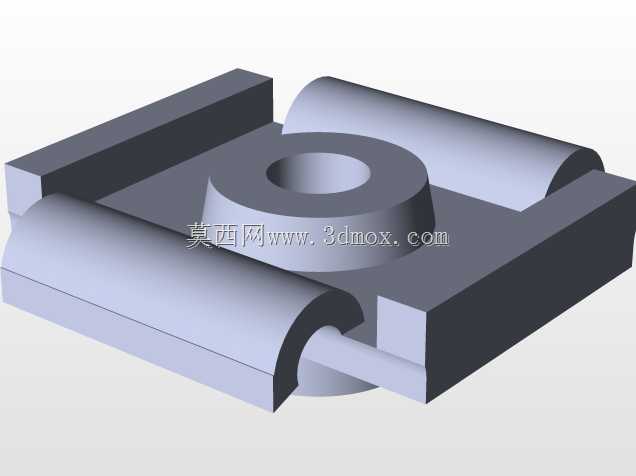

这款三杯式风速检测装置，主要面向户外气象监测、工地扬尘管控、港口作业预警、风力发电场运维、农业小气候观测等场景设计，核心用途是实时采集所在点位的实时风速数据，为作业安全管控、气象数据统计、设备运行防护提供精准的风速参数支撑。装置采用经典的三杯感应结构设计，三个对称分布的半球形风杯在水平气流推动下产生旋转力矩，带动内部转轴组件转动，通过内置的转速感应模块将风杯转速转化为对应风速的电信号输出，相比传统的桨叶式风速感应结构，三杯式设计对不同方向的来风均有稳定的响应表现，不存在风向适配盲区，在乱流较多的近地面户外场景下检测精度更稳定。设计过程中充分考虑户外长期使用的防护需求，风杯与上部转轴组件采用光滑流线型过渡结构，可减少雨雪天气下的积水积冰附着，下部的安装底座采用带加强筋的悬臂式结构，底座预留两个对称的螺栓安装孔，可直接固定在气象站支架、塔机顶部、港口岸桥护栏、风机机舱顶部等安装点位，安装时无需额外定制转接支架，适配市面通用的户外设备安装型材。整体结构的转动部位采用低阻尼的轴承配合设计，可捕捉低至0.3m/s的微风风速，同时在强风工况下结构无多余晃动，最高可适配60m/s的极端大风检测场景，风杯与主体外壳的衔接处设置有迷宫式密封结构，可阻挡户外沙尘、雨水进入内部机芯区域，延长装置的无故障运行周期。装置的主体外壳采用上窄下宽的柱形结构，上部机芯仓与下部接线仓做分隔设计，现场接线时无需拆解上部感应组件，可直接打开下部仓盖完成线缆接驳，降低现场安装维护的操作难度。安装边界方面，装置整体垂直高度控制在合理范围，风杯旋转时的最大回转半径经过精准核算，安装时只需保证风杯旋转平面周边无遮挡物，即可获得准确的检测数据，底座安装孔的孔距适配常规户外监测支架的安装尺寸，可直接替换同类型老旧风速检测装置，无需重新打孔调整安装点位。
