无外源驱动螺旋卡口锁紧装置结构设计

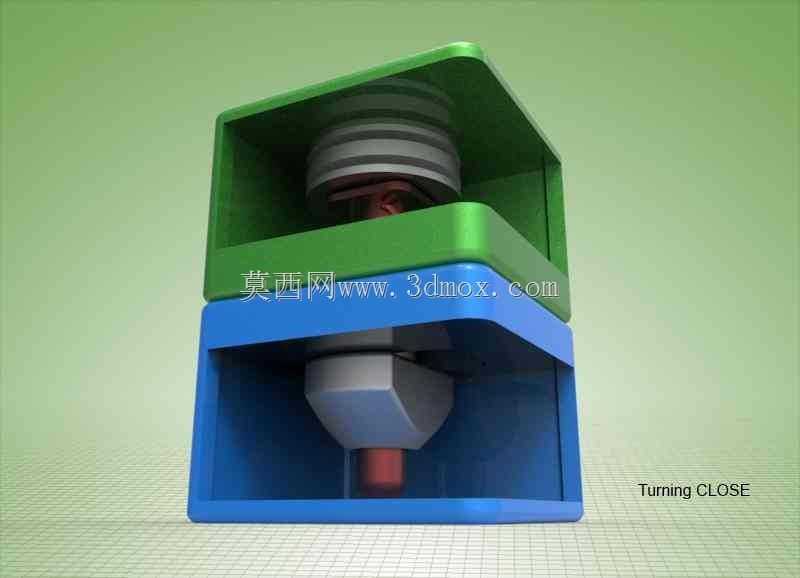

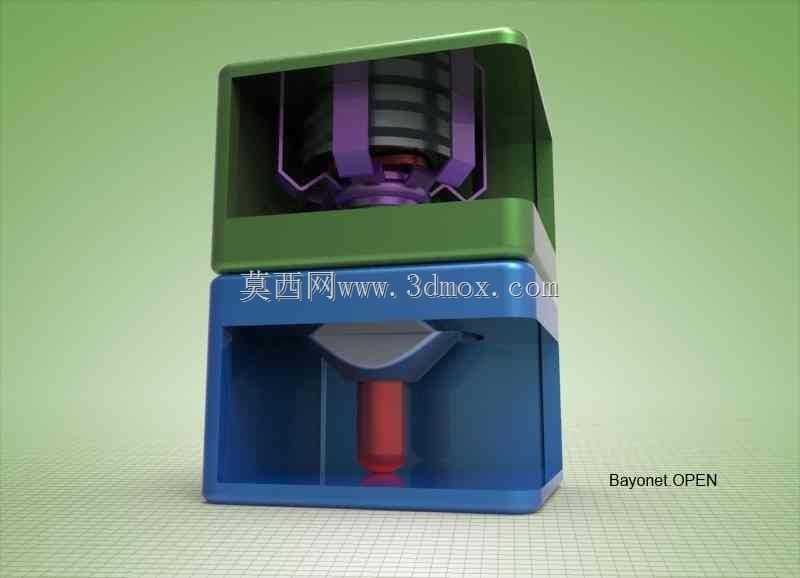

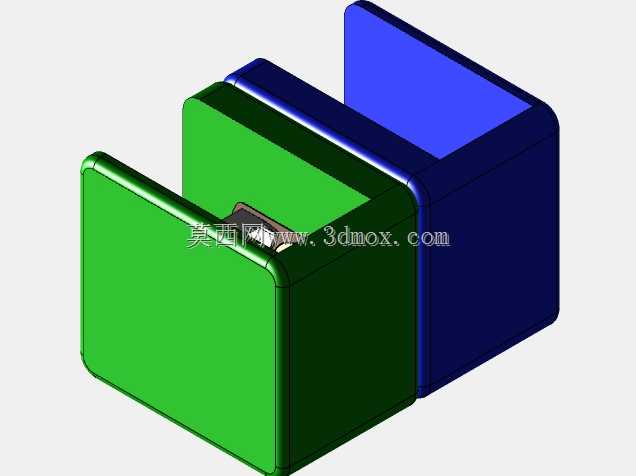

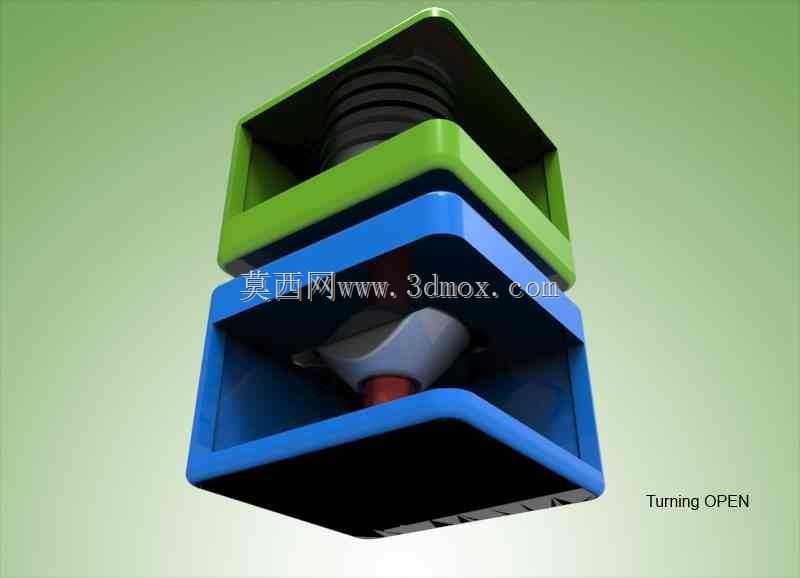

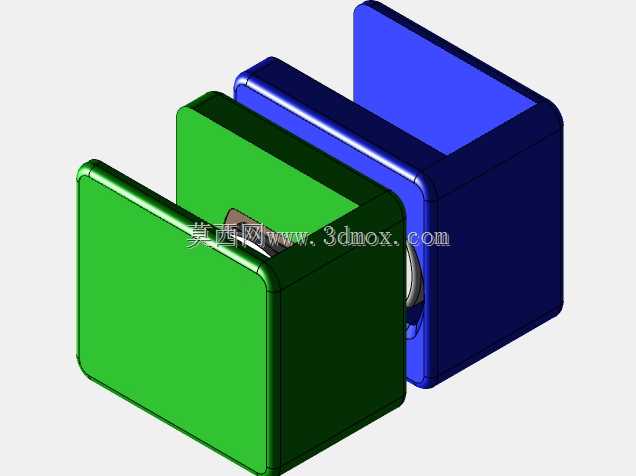

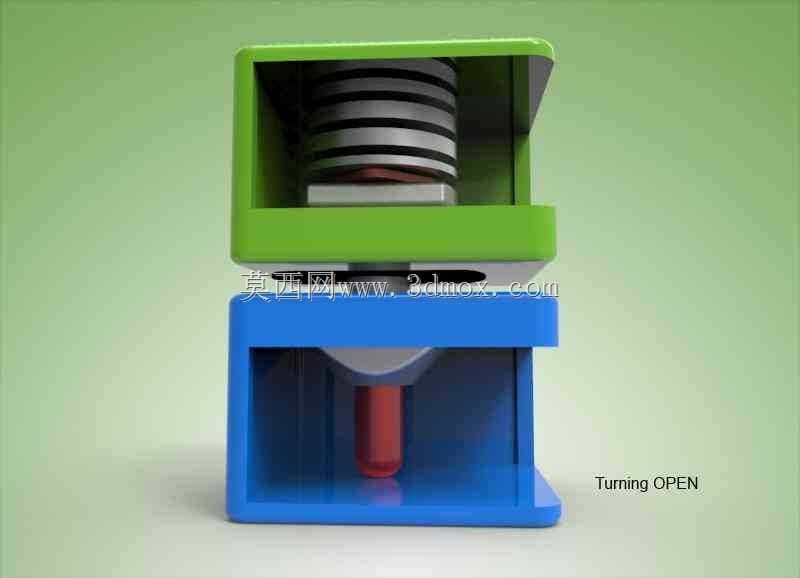

该螺旋锁紧装置主要面向工业场景中上部容器与下部基座的快速对接锁止需求，常见应用于模块化料仓接驳、快换工装对接、可分离式储运单元连接等场景，无需外接气源、电源等额外动力源，完全依靠上部对接容器的自身重量完成驱动储能与锁止动作，适配无动力接驳工位、防爆无电作业区、野外临时接驳点等无法布置外接动力的使用场景，可大幅降低对接工位的动力配套成本，消除外接动力线路带来的安全隐患。装置整体采用上下分层的方型堆叠结构，上部为锁止执行腔体，下部为对接定位基座，整体外轮廓采用方正直角设计，可直接嵌入标准方管型材搭建的机架工位中，安装时仅需通过下部基座的四个边角预留安装孔完成与工位台面的固定，上部腔体可根据对接容器的外径尺寸调整内部卡爪的开合行程，适配不同规格的圆柱型、方型对接容器，安装边界预留足够的手部操作空间，无需额外预留动力管线的排布空间，适配紧凑工位的安装需求。装置核心功能分为弹簧储能、螺旋旋转换向、卡口锁止三个模块，上部容器下放对接时，容器底部的压头首先接触装置内部的承力压盘，压盘向下位移过程中压缩内部布置的圆柱螺旋压缩弹簧，将容器的重力势能转化为弹簧的弹性势能完成储能；当压盘下行至设定行程时，内置的螺旋导向槽开始带动锁止卡爪做旋转进给运动，将压盘的直线下行运动转化为卡爪的螺旋回转运动，卡爪回转到位后自动卡入容器底部预设的卡口槽内，完成容器与基座的刚性锁止，此时弹簧的储能持续为卡爪提供正向压紧力，避免锁止状态受振动、外力拉扯出现松脱。解锁操作可通过两种模式实现，一种是旋转上部的解锁旋钮带动卡爪反向回转退出卡口，弹簧释放储能将容器向上顶出完成解锁；另一种是拉动侧部的卡口拨杆，直接带动卡爪轴向平移退出卡口，适配不同操作习惯的工位需求。设计过程中重点优化了螺旋导向面的升角参数，确保运动转换过程无卡滞，卡爪的锁止接触面做了防滑纹理处理，提升锁止后的摩擦力储备；内部弹簧可根据对接容器的重量范围更换不同刚度的型号，也可同时搭配压缩弹簧与扭转弹簧组合使用，平衡储能行程与锁止压紧力；装置上下腔体的拼接缝隙处可加装橡胶隔膜，阻挡作业环境中的粉尘、碎屑进入内部运动副，延长机构的维护周期；各运动部件之间预留了合理的公差间隙，兼顾运动顺畅度与锁止定位精度，同时设计了自对中导向结构，容器下放时即使存在小幅位置偏差，也可通过导向斜面自动滑入对接位置，降低对接操作的对位难度。
