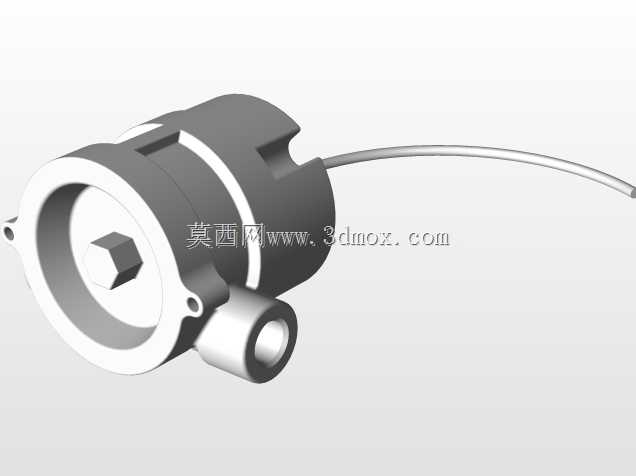

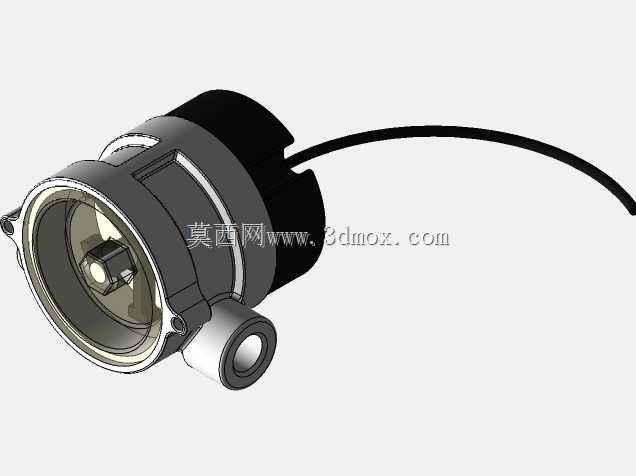

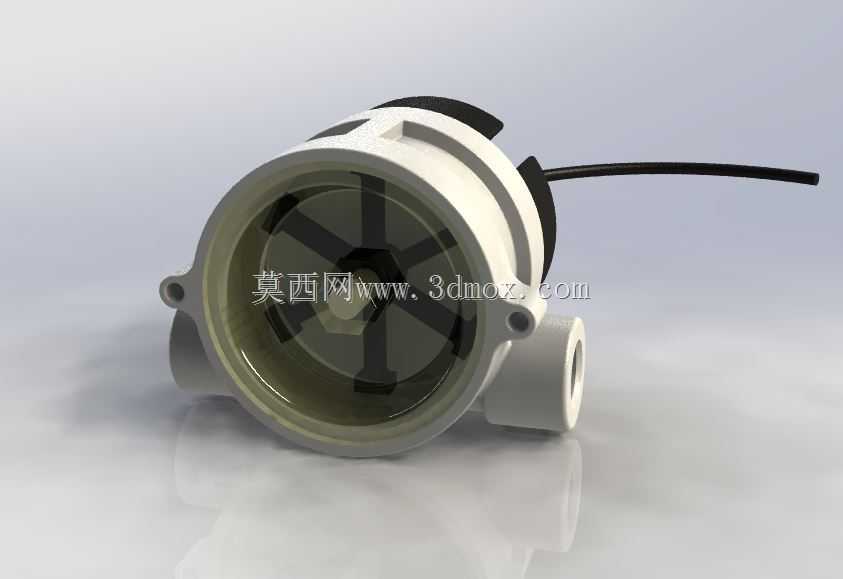

Gems型G1/4接口PP材质流量传感器阀体

这款PP材质的流量传感器阀体，是小型流体管路流量监测系统中的核心承载部件，主要适配小口径低压流体输送场景，常见于民用净水设备、小型化工药剂投加管路、实验室流体分析装置、小型冷却循环水系统中，承担着容纳叶轮传感组件、衔接上下游管路、为流量检测提供稳定流道的核心作用。在实际应用中，这类阀体需要和内置的涡轮转子、霍尔传感元件配合，当流体从管路进入阀体腔室后，会推动带磁芯的叶轮匀速旋转，霍尔元件捕捉叶轮转动的脉冲信号，就能换算出管路内的实时流量，为系统的流量控制、缺流保护、剂量统计提供可靠的数据支撑。从设计思路来看，这款阀体选用PP材质作为主体原料，充分利用了PP材料耐弱酸弱碱腐蚀、重量轻、注塑成型精度高、卫生性能达标等优势，能够适配饮用水、常规水性药剂、冷却循环水等多种介质的输送需求，同时有效控制产品自身重量，降低小型设备的整体负载。阀体的流道设计采用了渐扩式入口腔室结构，能够减少流体进入腔体时的紊流扰动，让流体以更平稳的流态冲击叶轮，避免紊流导致的叶轮转速波动，提升流量检测的精度；叶轮腔采用透明视窗设计，既可以让运维人员直观观察叶轮转动状态，快速判断设备是否存在卡滞、堵塞故障，也能在生产装配阶段快速确认叶轮安装是否到位，降低装配不良率。在安装边界上，这款阀体采用标准G1/4螺纹接口，能够直接和同规格的塑料管路、快插接头、金属接头适配，无需额外定制转接件；阀体两侧预留的带孔安装耳，能够通过M3规格的螺丝直接固定在设备安装面板或支架上，安装孔位的中心距经过精准匹配，能够保证安装后阀体受力均匀，避免长期使用后出现接口渗漏问题；阀体侧面预留的传感线缆出线口采用了密封卡槽设计，装配时可以配合密封圈实现线缆处的静密封，防止流体从出线位置渗漏，同时对引出的传感线缆形成固定防护，避免设备运行过程中线缆被拉扯导致传感元件移位。阀体整体的外形结构紧凑，没有多余的外凸结构，能够在狭小的设备舱内完成安装，适配小型集成化设备的空间布局要求；腔体内部的过流面全部做了圆弧过渡处理，没有卫生死角，既能够减少流体残留，也能避免杂质在腔体内堆积卡滞叶轮，延长产品的维护周期。
