日内瓦式槽轮间歇转盘传动结构

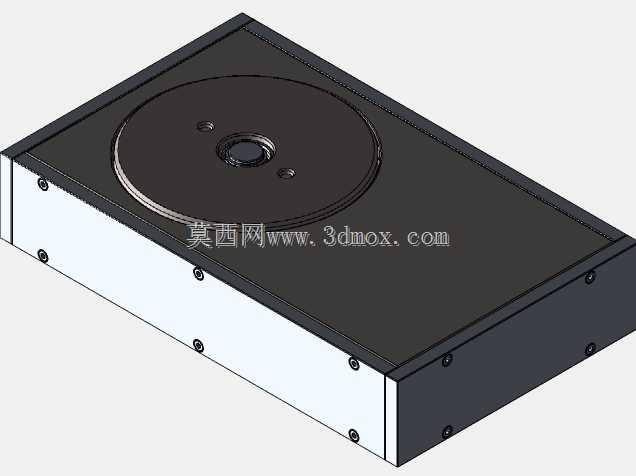

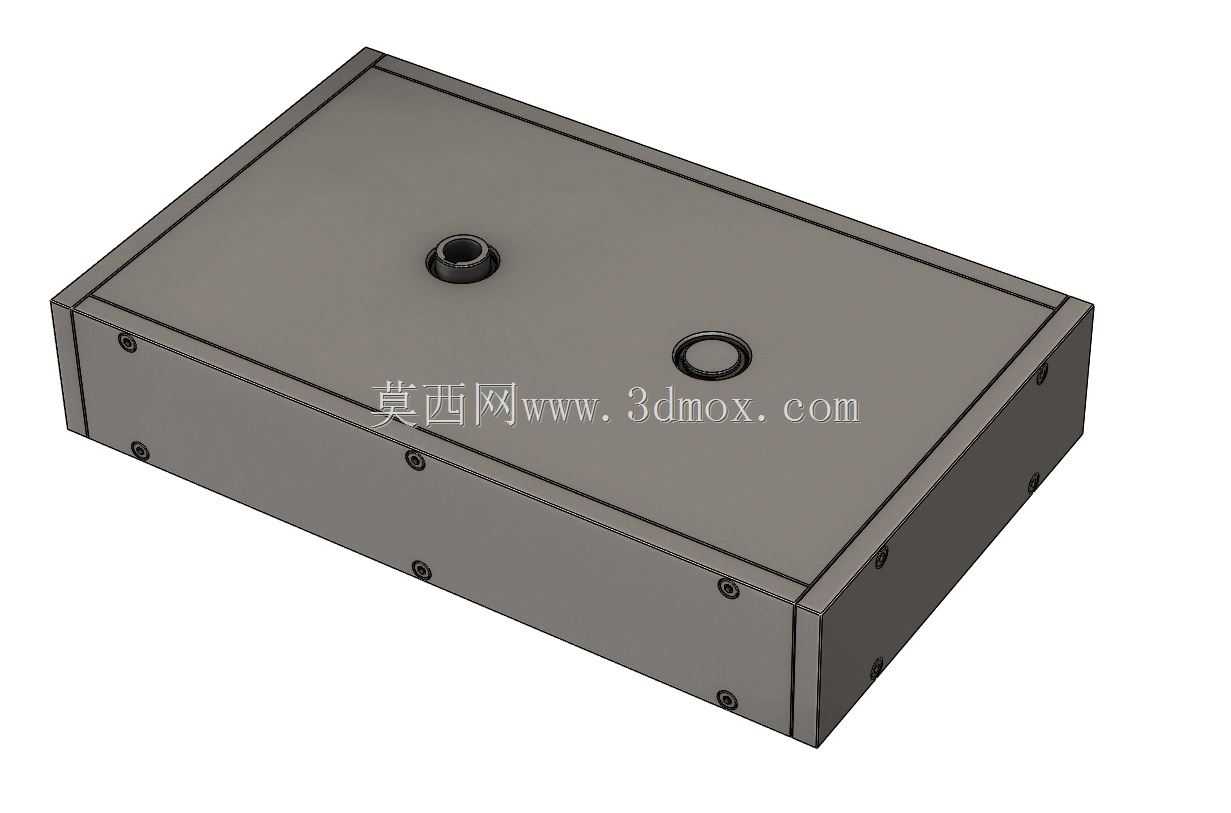

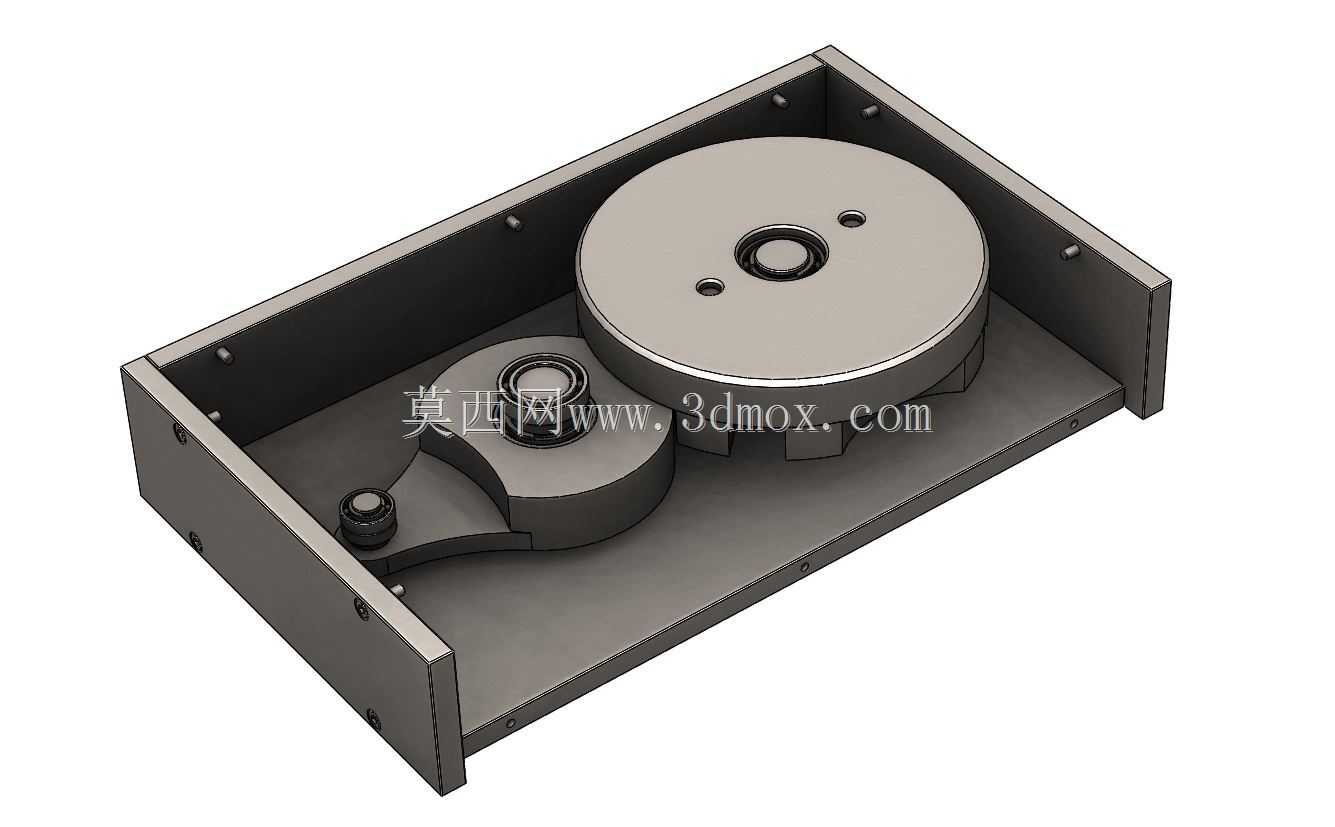

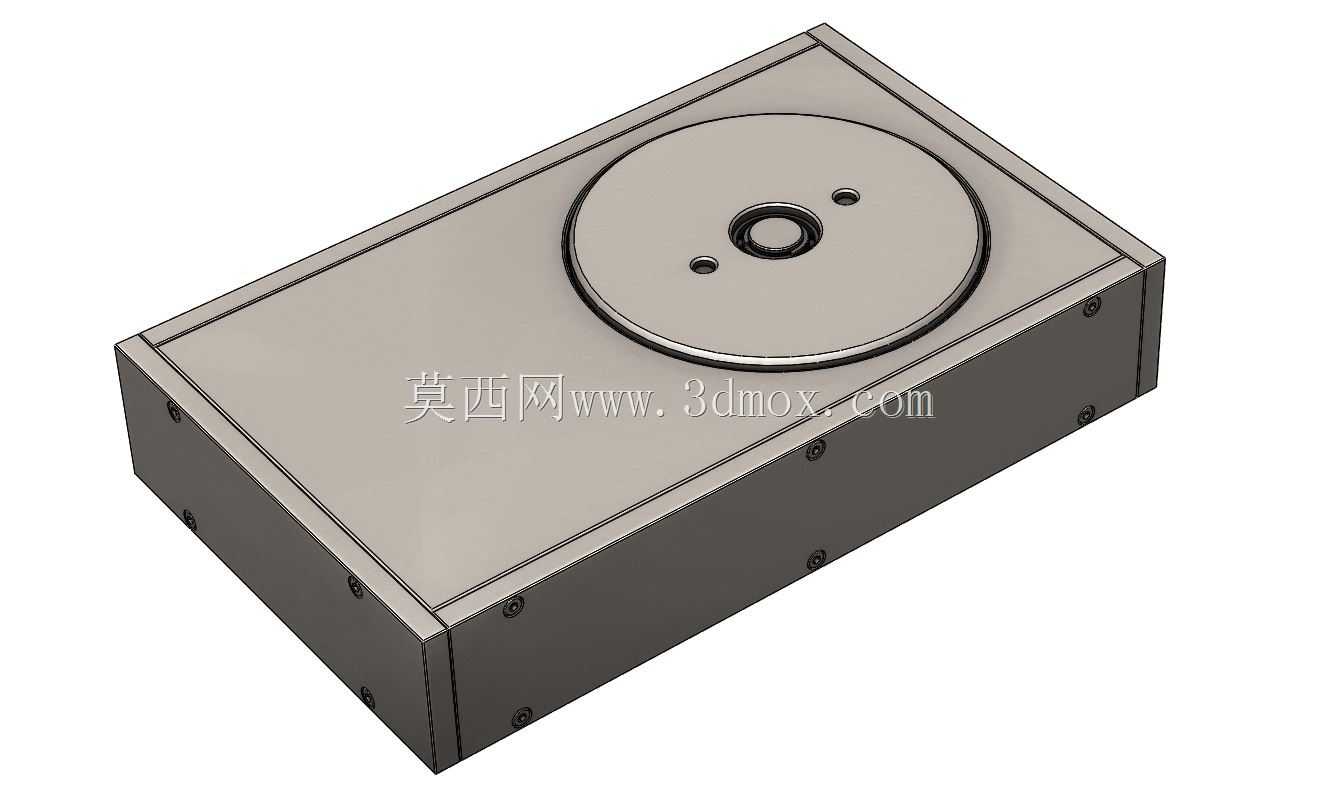

该结构为基于日内瓦机构原理设计的槽轮式间歇转盘传动装置，广泛应用于需要实现周期性间歇转位的工业生产场景中，常见于多工位自动化装配线、回转式加工专机、间歇送料设备、分度检测工装等领域，能够将主动件的连续匀速旋转运动转化为从动转盘的周期性间歇步进运动，满足工位切换、步进送料、分度定位等核心工艺需求，相比棘轮、不完全齿轮等其他间歇传动结构，槽轮机构具备传动平稳、冲击载荷小、分度精度稳定、结构紧凑易维护的优势，在中低速轻载的间歇传动场景中有着极高的应用普及率。整套传动结构封装在开放式钣金安装壳体内，主动端为带锁止弧的拨盘转子，转子上配置有驱动圆柱销，从动端为带径向槽的槽轮转盘，转盘与输出安装台刚性连接，当主动转子连续旋转时，圆柱销进入槽轮径向槽的阶段会驱动槽轮转过固定分度角度，当圆柱销脱离径向槽后，拨盘上的锁止弧会与槽轮的凹弧面贴合锁止，让转盘保持静止状态，直到圆柱销进入下一个径向槽再次驱动转盘转动，以此实现固定节拍的间歇转位动作，用户可根据实际使用需求在输出安装台上搭载工装夹具、检测探头、加工执行件等不同功能组件，适配不同的生产工艺要求。在设计层面，该结构充分考虑了安装适配性与运行可靠性，所有传动部件均布置在统一的安装基准底板上，底板四周设置有带安装孔的折边侧板，既可以为内部传动部件提供防护，避免生产现场的粉尘、切屑进入传动啮合区域造成部件磨损，也可以通过侧板上的安装孔直接将整套机构固定在设备机架上，无需额外设计复杂的安装转接结构；传动副的啮合间隙经过优化设计，既保证了转动过程无卡滞，也将传动回差控制在较小范围内，保障分度定位的重复精度；转轴位置配置了适配的轴承支撑，降低转动过程中的摩擦阻力，延长部件的使用寿命，同时整套结构的外形边界规整，没有外凸的易干涉部件，在设备内部布局时能够轻松适配紧凑的安装空间，可根据实际工位数量需求调整槽轮的槽数，匹配不同的分度角度与工位节拍，灵活适配不同的生产场景需求。
