11毫米薄型卧式旋转编码器结构设计

这款11毫米薄型旋转编码器，是面向紧凑型电子设备操控需求开发的增量式信号反馈元件，目前广泛应用在便携音频设备、小型工控操作面板、车载影音旋钮、智能家居控制面板、小型医疗检测设备的人机交互场景中，承担旋转档位信号输出、按压选通确认的核心功能，能够在极小的安装空间内为设备提供精准的操作反馈，替代传统多档位波段开关与独立按压按键的组合方案，大幅压缩操控模块的占用空间。

从实际使用功能来看，该编码器可输出对应旋转角度的正交脉冲信号，支持顺时针、逆时针旋转方向识别，每圈具备固定档位的段落触感，同时轴体支持垂直按压动作，可输出独立的按键触发信号，实现单部件完成参数调节、选项确认的双重操作，有效减少设备面板的开孔数量，简化整机装配流程。在消费类音频设备中，它可承担音量调节、菜单选项切换、功能确认的操作；在小型工控面板上，可用于参数微调、模式切换；在车载设备上，可适配中控区域的紧凑布局，实现盲操作下的精准调节，段落式的旋转阻尼能够给操作者清晰的档位反馈，避免调节过量或误操作。

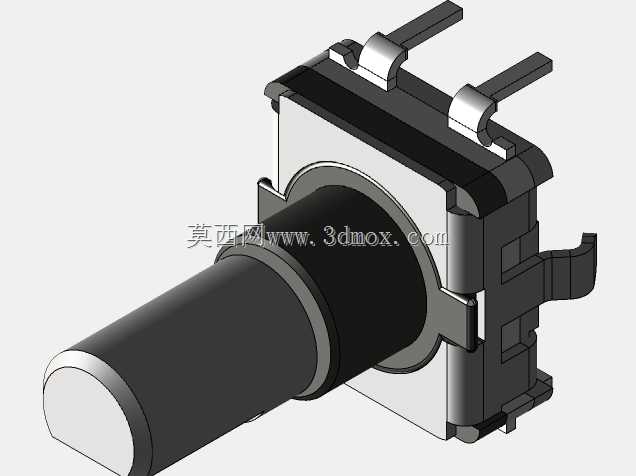

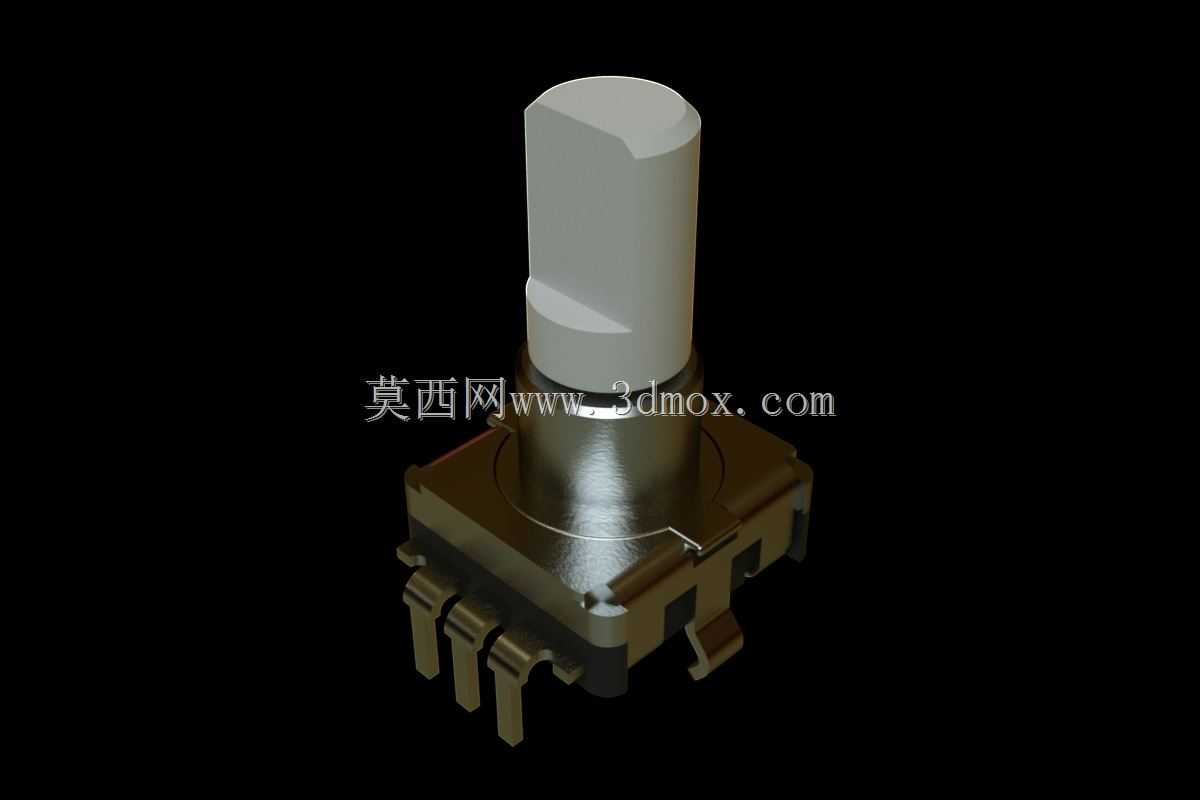

在设计思路上，这款编码器采用卧式插装的结构布局，整体本体厚度控制在11毫米级别，充分适配薄型化设备的内部堆叠需求。轴体采用带切边的半圆轴设计，既可以配套不同样式的塑胶旋钮，也能通过切边结构防止旋钮安装后出现打滑空转的问题；底座部分采用耐高温工程塑料材质，内嵌金属定位弹片与接触刷片，保证旋转过程中信号输出稳定，同时金属屏蔽外壳能够有效隔绝外界电磁干扰，避免设备工作过程中出现信号跳变、误触发的问题。引脚采用标准直插式设计，适配常规波峰焊工艺，能够直接焊接在PCB板上，不需要额外的固定结构，降低生产装配的复杂度。

从安装边界与外形尺寸来看，该编码器本体为方形基座，引脚间距符合通用插装元器件的标准规范，轴体伸出高度可适配不同厚度的设备面板，安装时仅需在面板开设对应直径的轴体过孔，通过基座自带的定位柱与PCB板定位孔配合即可完成快速定位，不需要额外设计固定支架。整体结构的旋转寿命满足常规消费电子与工业控制场景的使用要求，按压结构采用独立的弹片设计，保证按压触发的手感一致性，长期使用不会出现手感变差、信号接触不良的问题。外壳金属部分做了防锈镀层处理，能够适应不同温湿度的使用环境，避免长期使用出现氧化锈蚀导致的接触故障。
