摄影用频闪图像投影装置结构设计

该装置主要应用于商业摄影、创意人像拍摄、静物产品布光等专业影像创作场景，可搭配常规机顶闪光灯使用，将光线通过透镜组投射出特定图案、纹理或定向光效，解决常规闪光灯光线发散、难以塑造精准光影造型的痛点，帮助摄影师在棚拍或外拍场景下快速实现创意光影效果，无需额外购置大型专业投影灯光设备，降低专业布光的设备门槛与携带负担。

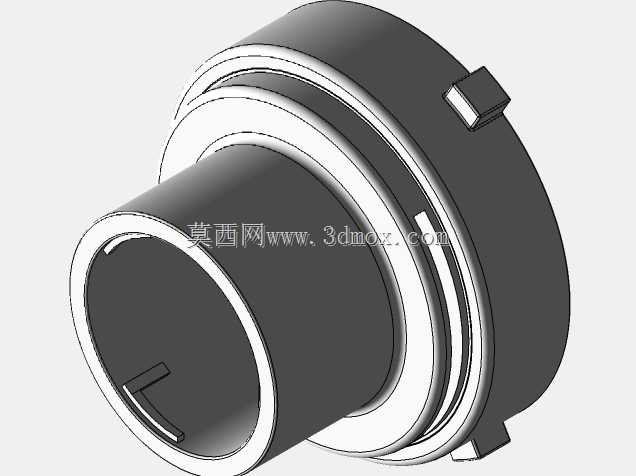

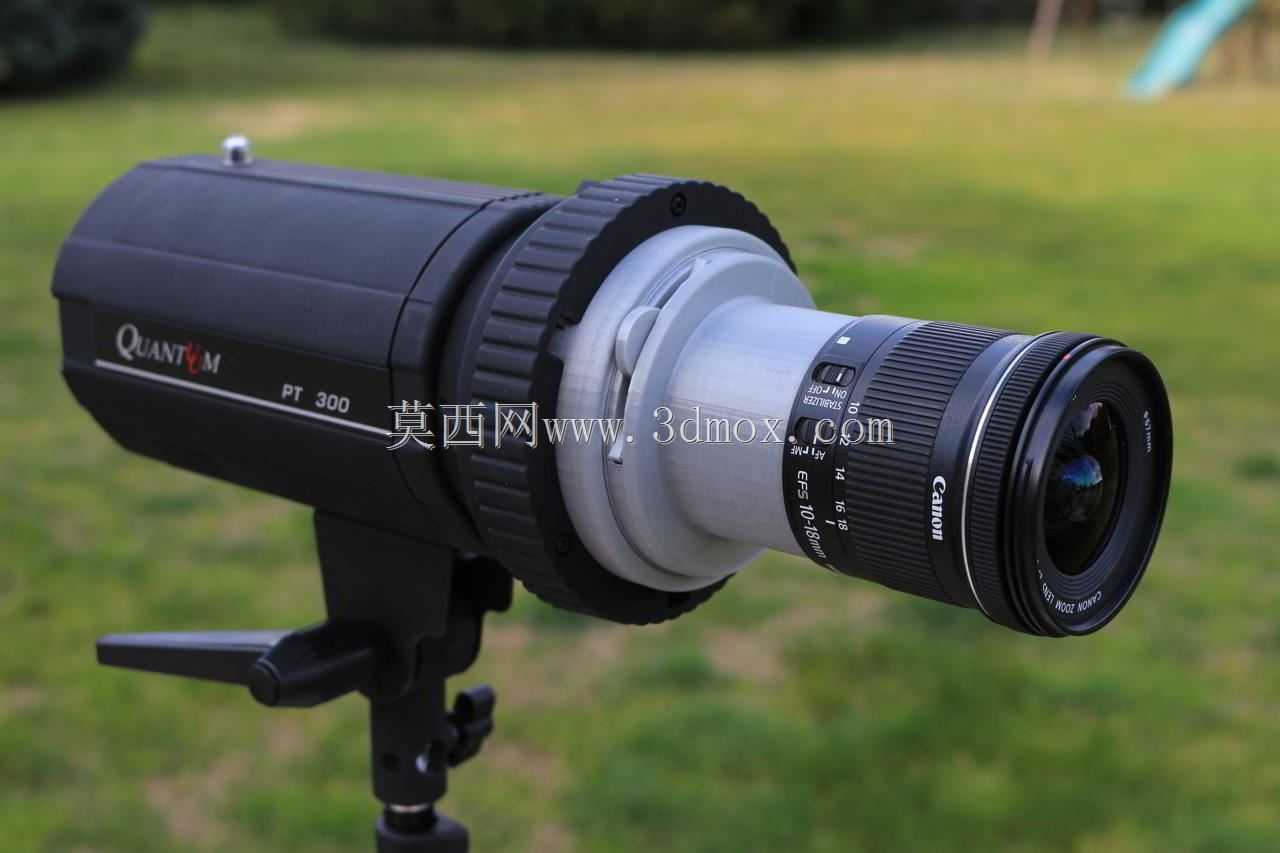

从实际用途来看，该装置可实现聚光投影、图案投射、边缘硬光塑造等多种功能，既可以打出边界清晰的圆形或异形光斑突出拍摄主体，也可搭配不同图案片投射纹理光影营造画面氛围，同时兼容常规三脚架安装接口，可独立架设也可直接固定在闪光灯热靴组件上，适配多数主流规格的机顶闪光灯与摄影镜头转接结构。

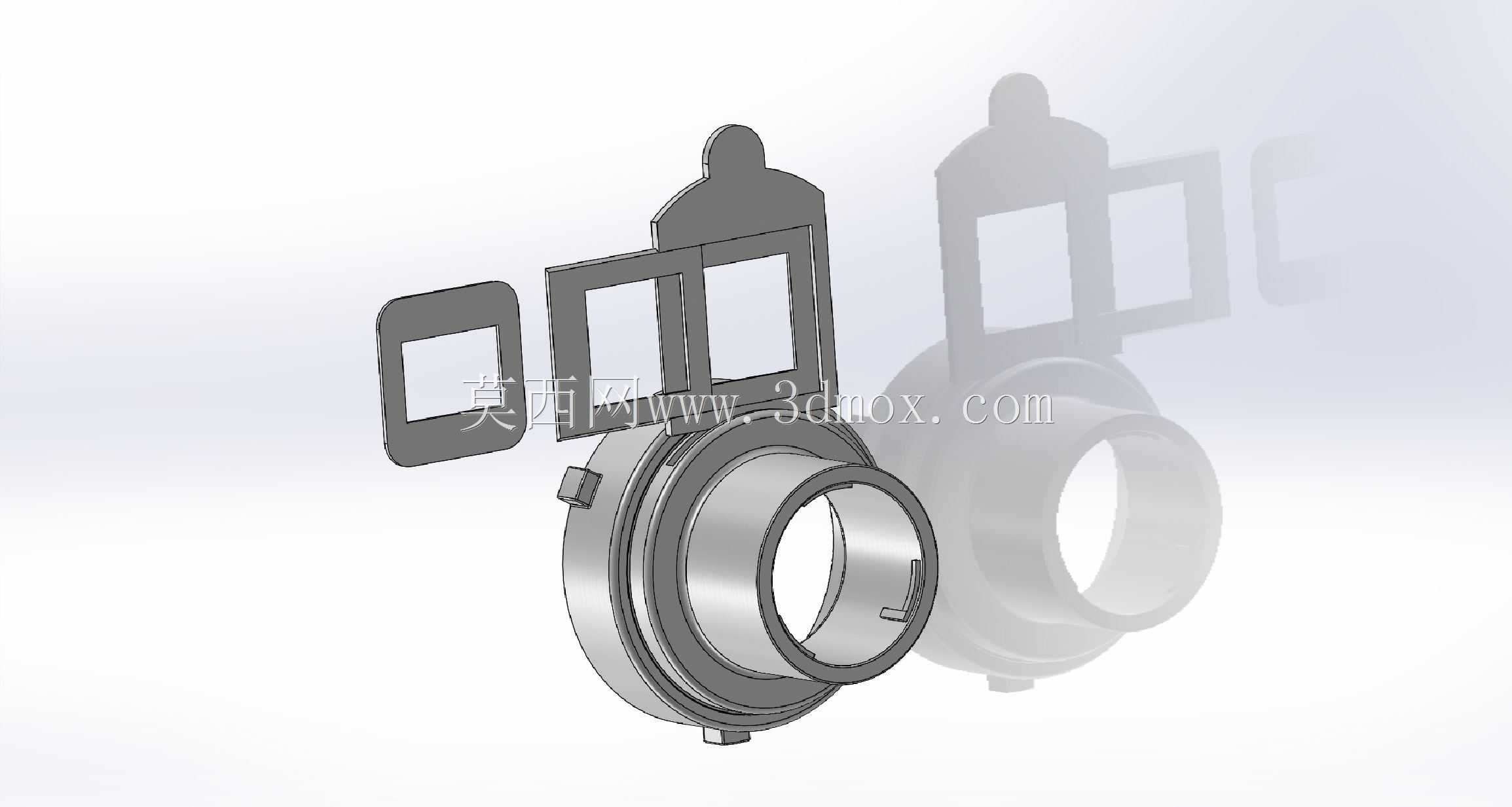

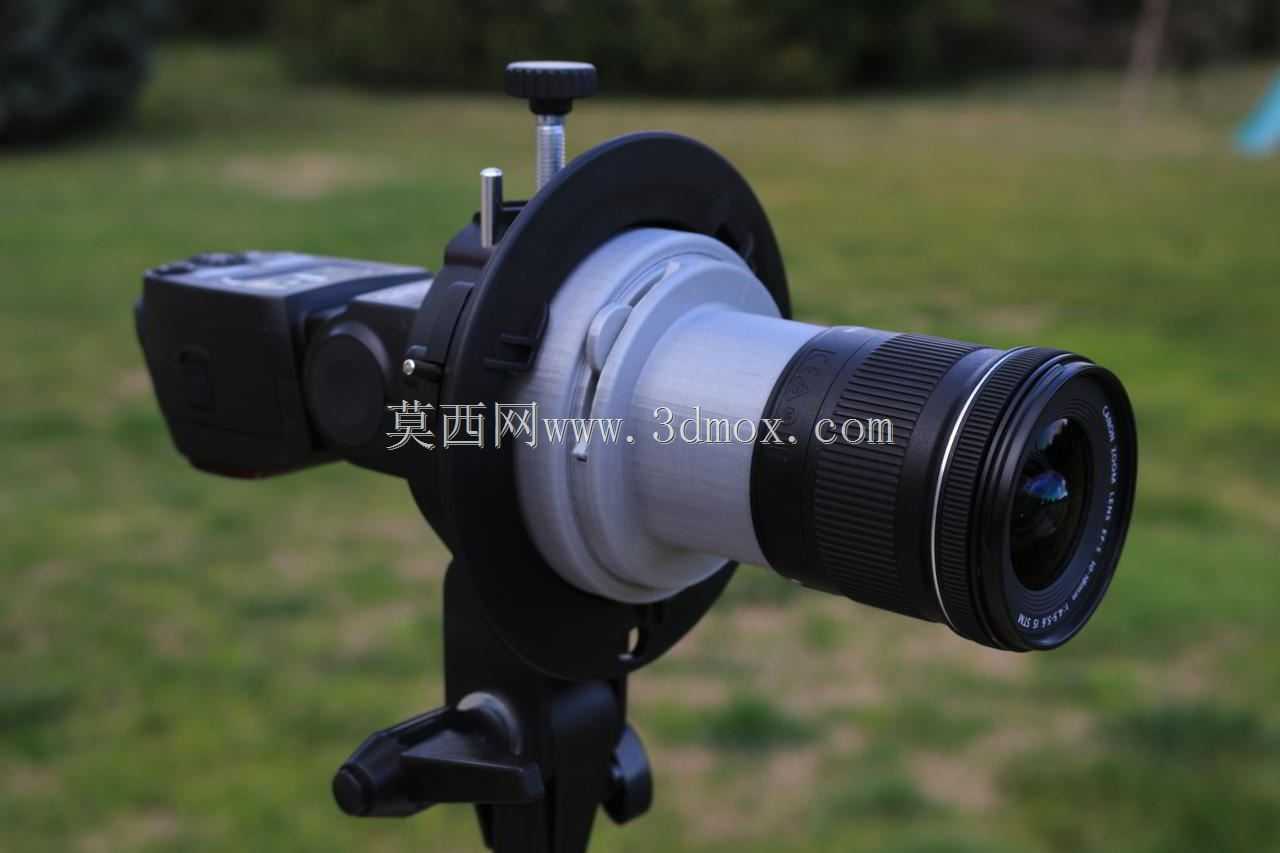

产品功能特性上，装置设置了多维度调节结构，顶部的旋钮可实现投影角度的微调锁紧，侧方的调节杆可控制光路通断与光通量大小，前端的镜头转接环可更换不同焦距的摄影镜头，实现投影范围、虚化效果的灵活调整；黑色遮光外壳可有效避免杂光溢出，保证投射光线的纯净度，金属材质的连接底座兼顾结构强度与轻量化需求，长时间使用不易出现形变松垮问题。

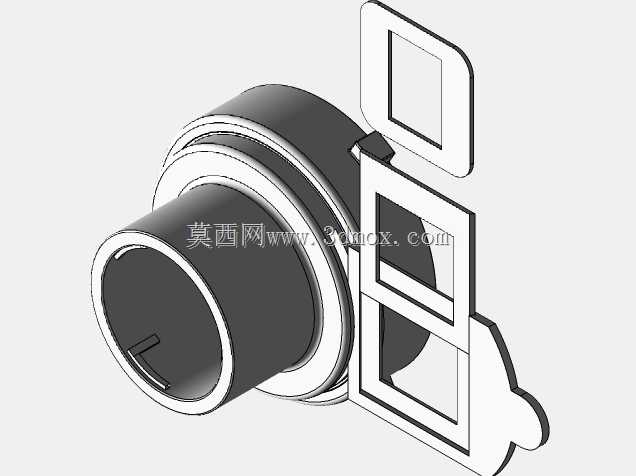

设计思路上，整体采用模块化拆分结构，分为闪光灯连接卡座、光路调节仓、透镜转接环、支撑固定座四个独立模块，各模块之间通过标准螺纹与快拆结构连接，方便用户根据拍摄需求更换不同配件，同时兼顾后期维护的便捷性；光路设计上参考了投影光学系统的同轴光路原理，保证闪光灯发出的光线经过透镜组后均匀汇聚，避免出现中心亮边缘暗、投影畸变等问题；人体工学方面，所有调节旋钮都设置在手指可轻松触碰的位置，调节阻尼适中，拍摄过程中可单手完成角度、光效的快速调整。

外形尺寸与安装边界方面，装置整体长度约为220mm，最大直径约为110mm，连接底座的三脚架接口为标准1/4英寸螺孔，可适配绝大多数常规摄影三脚架、灯架的安装规格；闪光灯卡座的夹持范围可在45mm-75mm之间调节，可兼容市面主流型号的机顶闪光灯，前端镜头转接环为标准M42螺纹接口，可转接多数单反、微单相机的定焦镜头，安装后整体重心靠近支撑座位置，架设后不易出现点头倾倒问题，外接闪光灯时无需额外添加配重块即可保持稳定。
