带滚轮摆杆式密封型微动开关结构设计

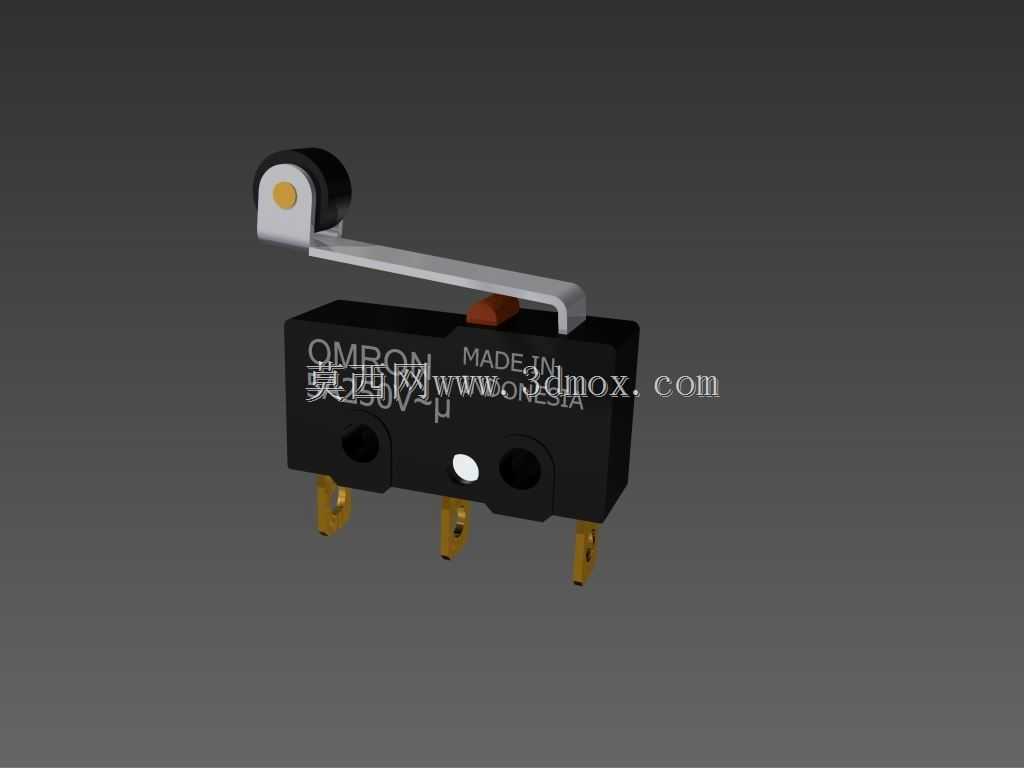

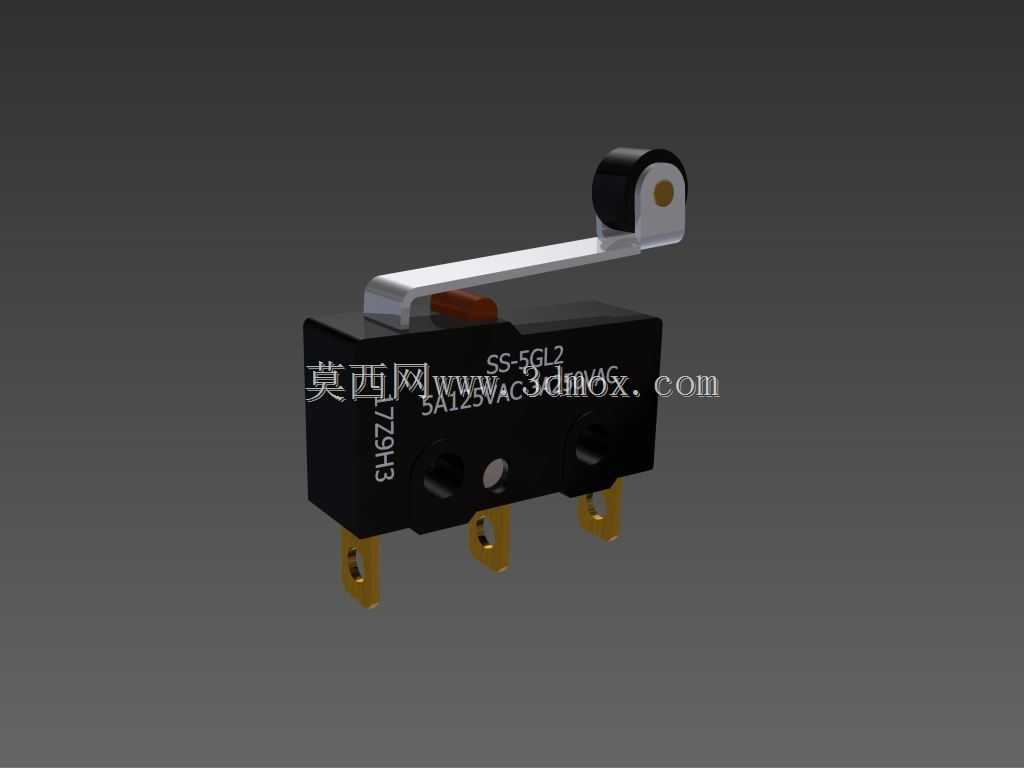

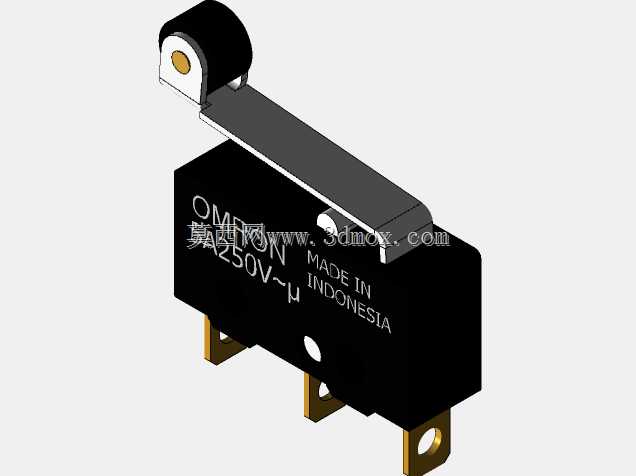

这款带滚轮摆杆的密封型微动开关，是工业控制回路中极为常用的小电流主令检测元件，广泛应用在自动化生产线限位检测、家电设备行程触发、工程机械安全联锁、仪器仪表位置反馈等诸多场景中，能够通过外部机械力的微小位移，快速实现电路通断状态的切换，为设备运行提供精准的位置信号与安全保护触发信号。在实际生产场景里，这类微动开关常被安装在输送线的行程端点、自动化设备的运动机构极限位置、家电门体的闭合检测位、工业阀门的到位反馈点，依靠极小的触发力与极短的动作行程，快速响应机械位移，输出可靠的电信号，避免设备超程运行、门体未闭合启动等安全隐患，也能精准计数、定位运动部件的位置。该款开关采用密封式壳体设计，能够在多粉尘、轻度潮湿的工业环境中稳定工作，避免外界杂物进入开关内部影响触点接触可靠性；摆杆末端加装滚轮结构，能够将与被检测部件的滑动摩擦转化为滚动摩擦，既降低了触发过程中的部件磨损，也让触发动作更加顺滑，减少卡滞风险。设计过程中，工程师充分考虑了实际安装与使用的边界条件，将开关本体外形尺寸控制在20×23×6mm的紧凑规格内，适配狭小安装空间的布局需求，安装孔位间距设定为10mm，符合行业通用的安装尺寸规范，能够直接替换同规格的常规微动开关，无需额外修改安装结构。开关触点采用高导电耐磨损材质，搭配快速动作的弹性机构，保证每次触发都能实现电路的快速通断，减少触点拉弧损耗，延长开关的使用寿命；三个接线引脚采用标准间距布局，适配常规的快插接线端子，能够大幅提升现场接线的效率，同时引脚做了防氧化处理，避免长期使用后接触不良的问题。摆杆的触发角度与触发力经过反复调校，既保证足够的触发灵敏度，不会因为微小的振动产生误触发，也能在被检测部件抵达设定位置时可靠动作，兼顾检测精度与抗干扰能力。壳体采用高强度阻燃工程塑料材质，具备良好的绝缘性能与抗冲击能力，能够在常规工业环境温度范围内保持结构稳定，不会因为外力磕碰轻易损坏，也能避免电路短路带来的起火风险。
