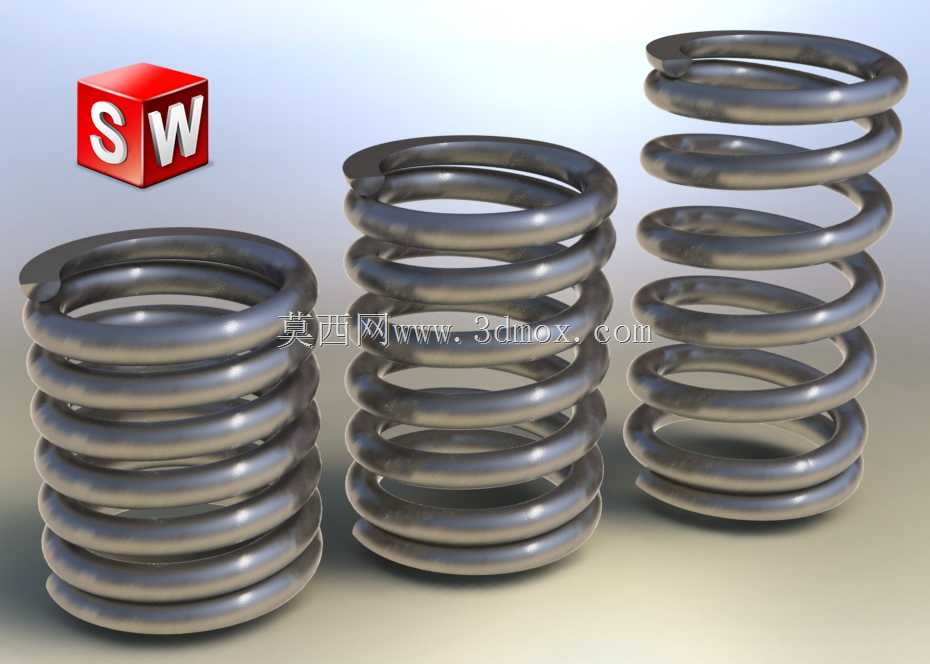

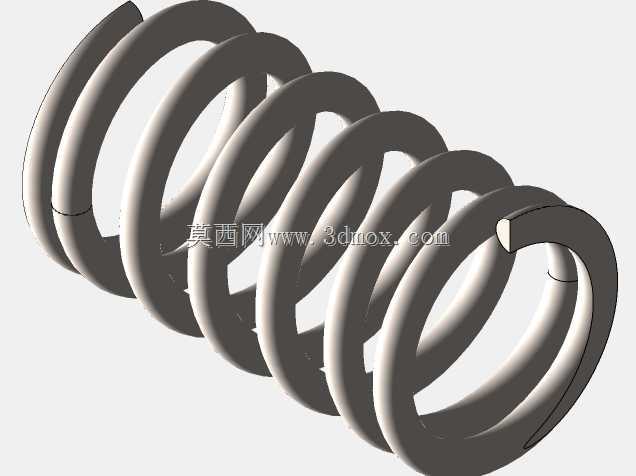

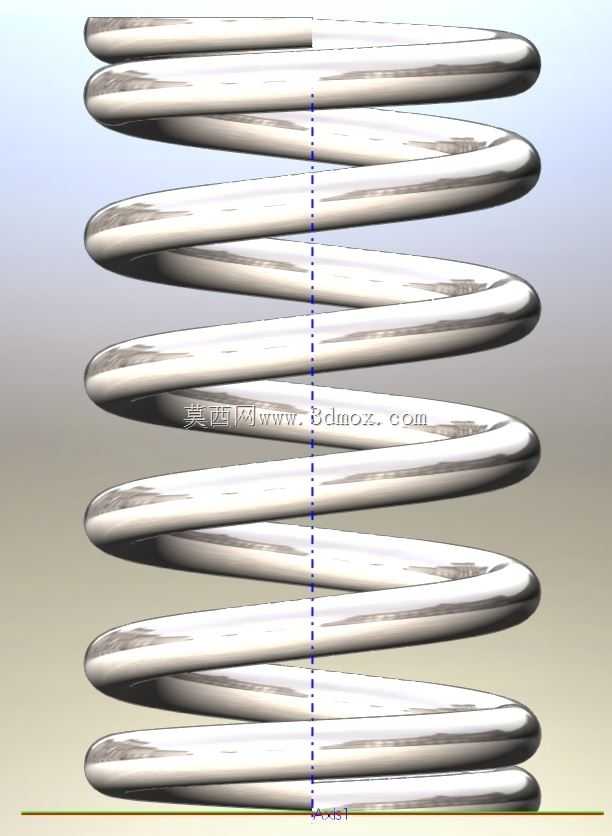

参数化压缩弹簧三维设计模型

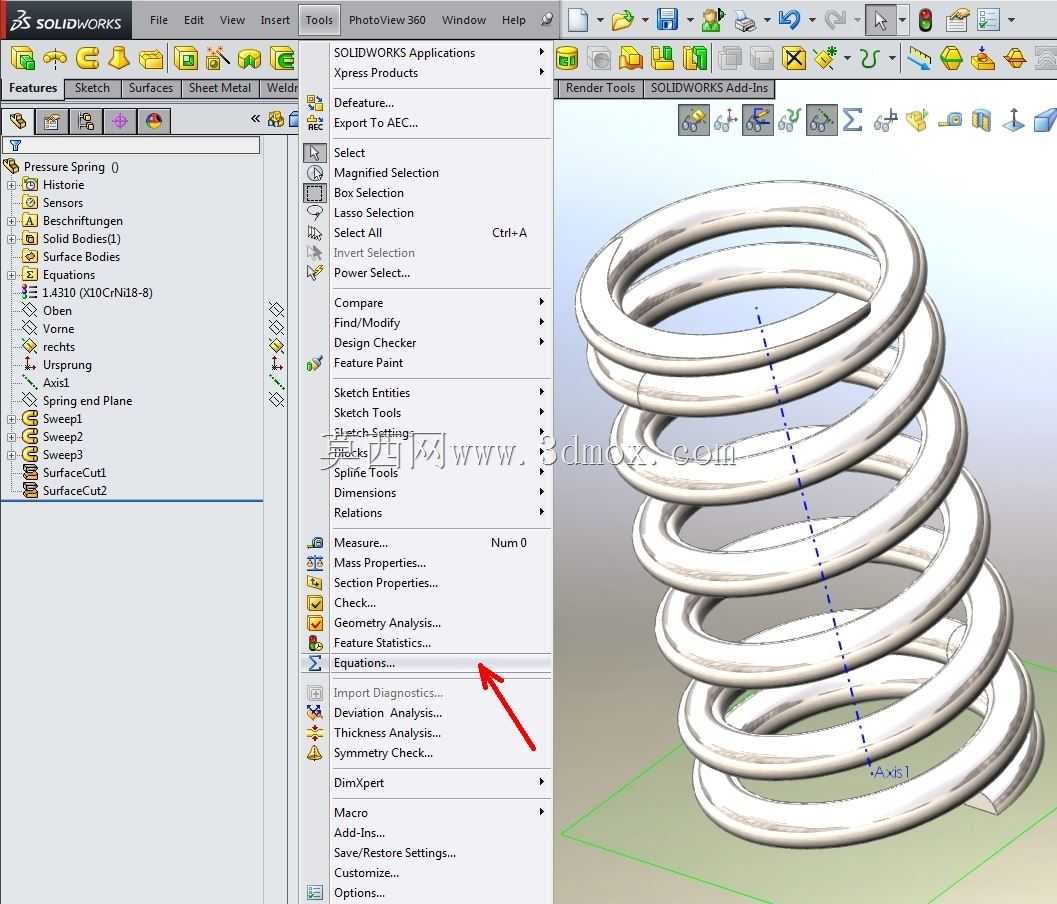

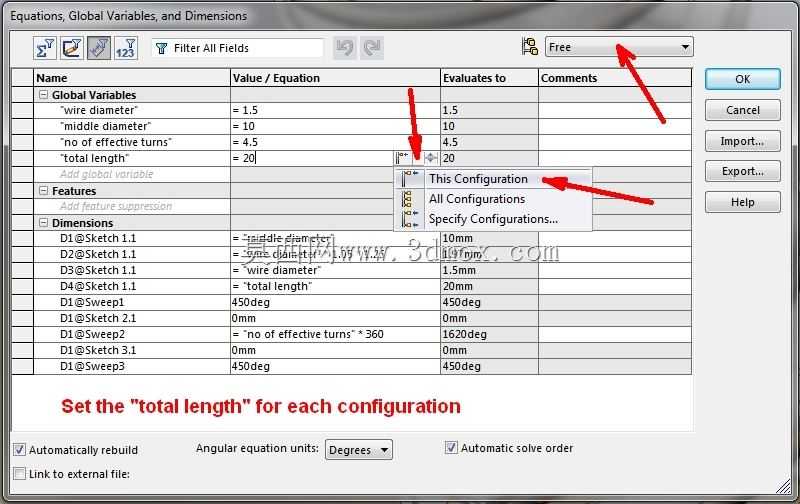

弹簧作为机械领域应用最广泛的弹性基础元件之一，在各类工业设备、民用产品中承担着缓冲减震、储能复位、测力控压、载荷支撑的核心作用，小到精密仪器的按键复位结构，大到重型工程机械的悬架缓冲系统，都离不开弹簧的稳定工作。本次设计的参数化压缩弹簧，可适配多场景的使用需求，覆盖从低压轻载的小型电子设备复位结构，到中载工况的通用机械传动缓冲，再到重载场景的重型设备减震支撑的不同使用场景，能够满足不同安装空间、载荷要求下的使用需要。在实际设备运行过程中，这类压缩弹簧可有效吸收设备运行产生的振动与冲击能量，避免刚性碰撞造成的零部件损耗，同时能够在载荷卸除后快速驱动相关部件复位，保障机构动作的连贯性与可靠性，在阀门启闭、压力调节、夹具夹紧、悬架缓冲等结构中都能发挥核心作用。在产品功能特性上，该参数化弹簧通过方程驱动结构尺寸，可根据实际工况需求快速调整弹簧的线径、中径、有效圈数、自由高度、节距等核心参数，无需重新从零开始建模，大幅提升设计迭代效率；弹簧的端面采用并圈磨平设计，能够保证安装时的端面贴合度，避免工作过程中出现偏载、歪斜的问题，保障受力始终沿轴向传递，延长弹簧的疲劳使用寿命。设计过程中，首先结合压缩弹簧的实际受力特性，确定了等节距圆柱螺旋的基础结构形式，这类结构受力均匀、刚度稳定，是压缩弹簧应用最广泛的结构形态；其次通过参数关联将弹簧的各尺寸变量与工况载荷要求绑定，当输入目标刚度、工作行程、安装空间尺寸等参数后，模型可自动生成匹配的弹簧结构，同时预留了端部结构的调整选项，可根据安装需求选择开口并圈、闭口并圈、磨平端等不同端部形式，适配不同的安装固定方式。在外形尺寸与安装边界上，该参数化模型可根据需求生成不同规格的弹簧尺寸，从小线径小外径的微型弹簧到大线径大外径的重型弹簧均可覆盖，设计时充分考虑了弹簧的安装空间预留，明确了弹簧的最大压缩高度、最小安装孔径、最大安装轴径等边界参数，确保弹簧在安装后不会与周边零部件发生干涉，同时在最大工作载荷下的压缩量处于弹簧材料的弹性变形区间内，避免出现塑性变形导致弹簧失效，保障长期使用的稳定性与可靠性。
