欧姆龙旋转编码器配套安装固定座结构

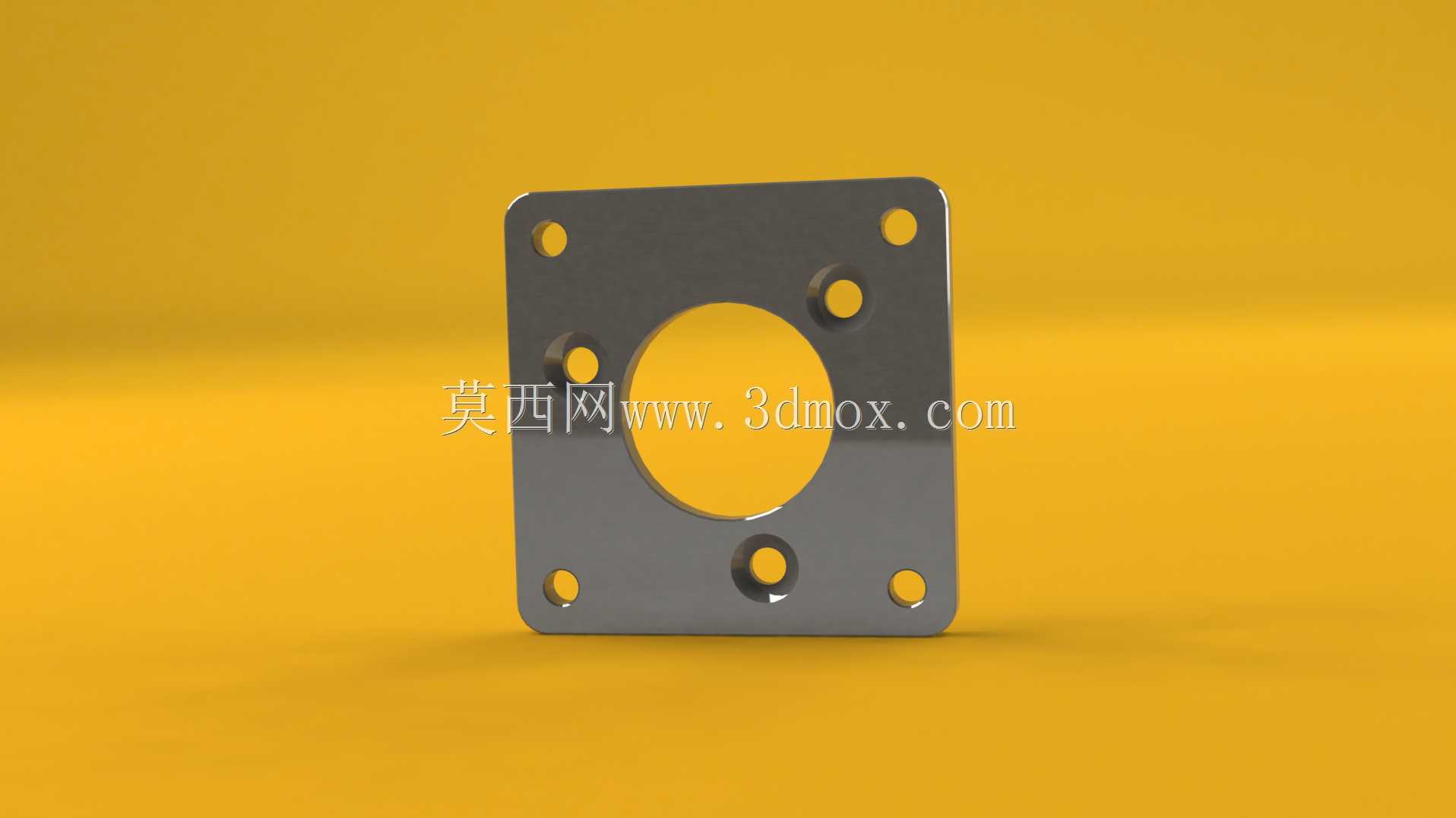

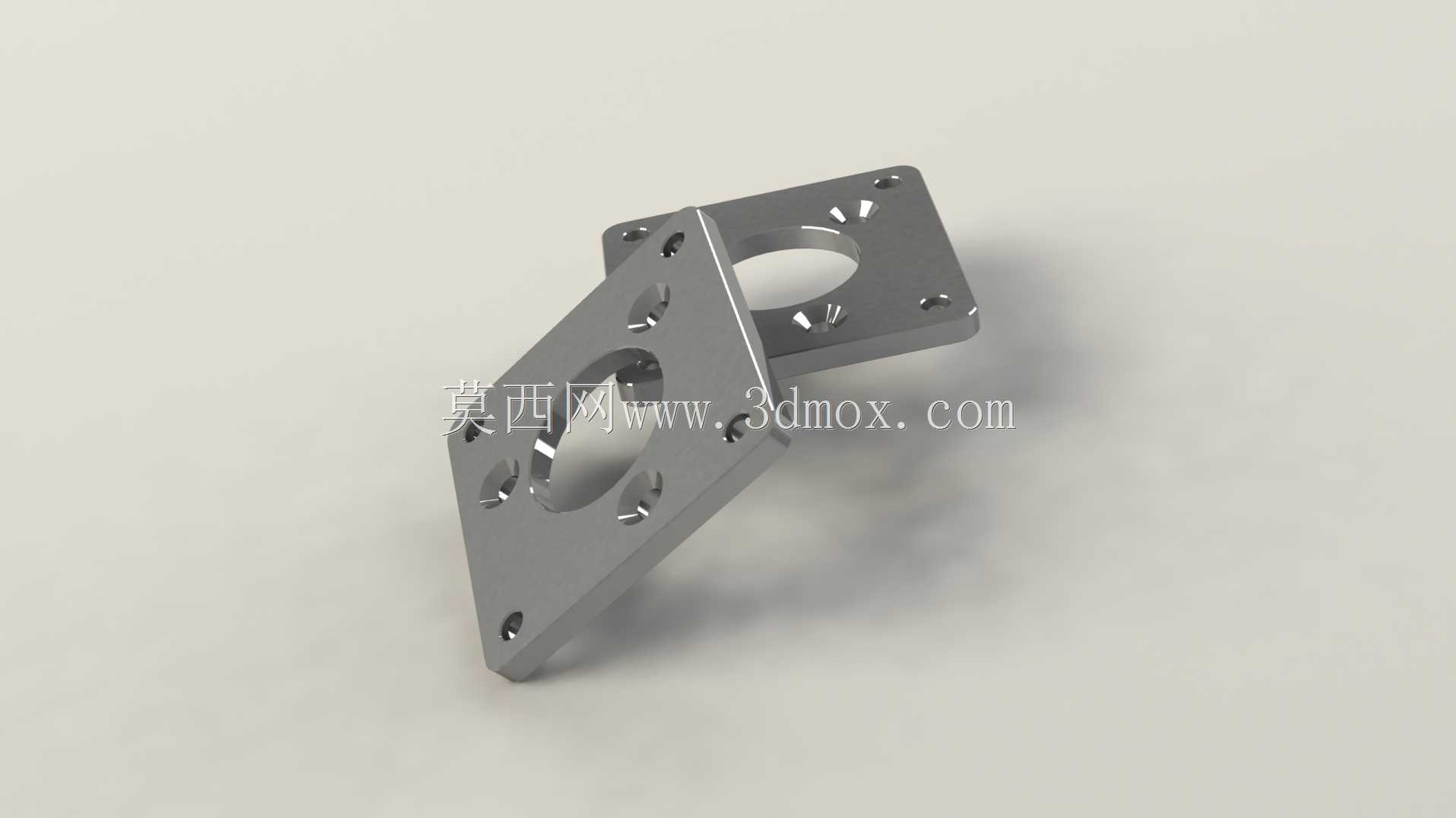

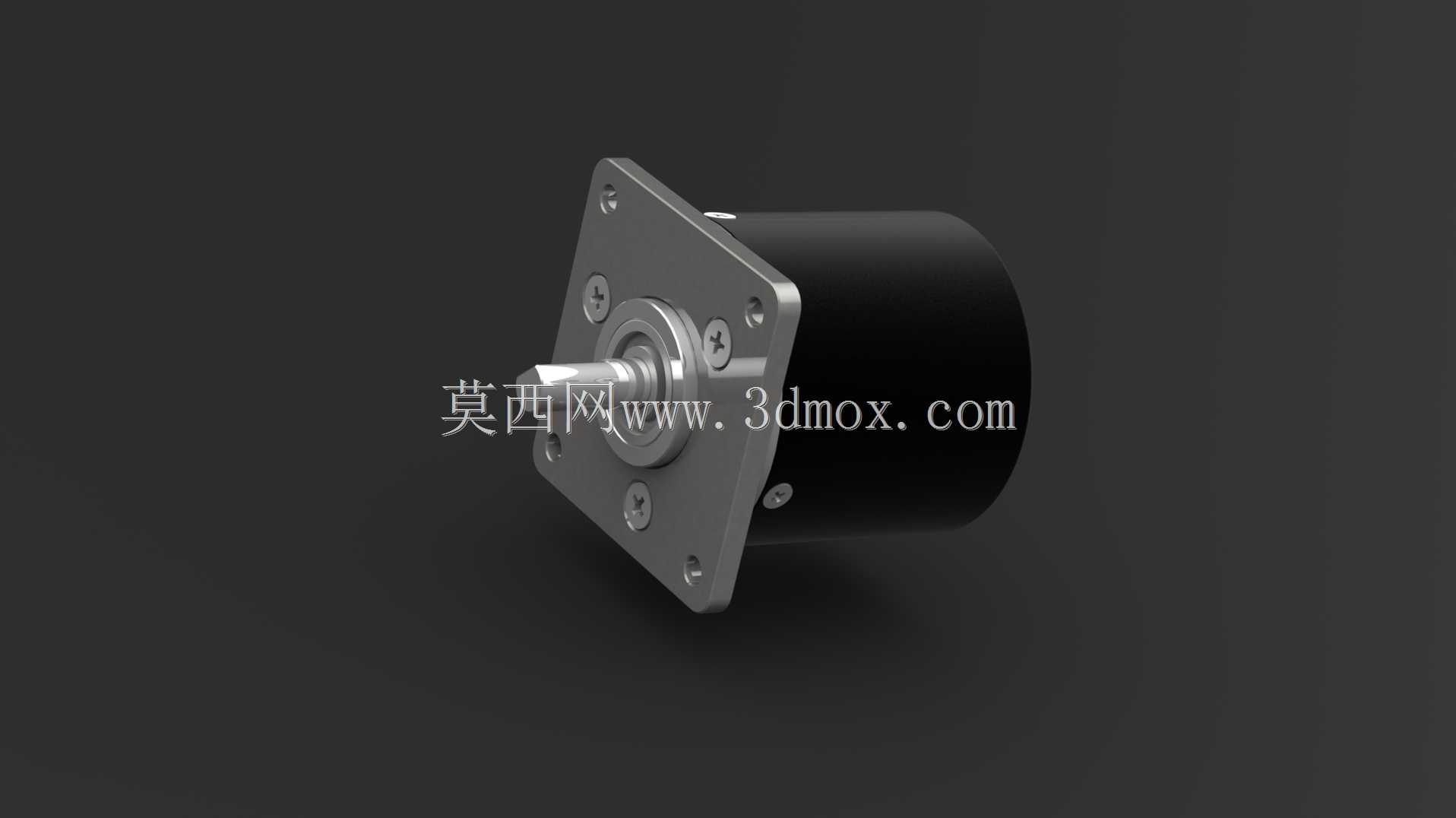

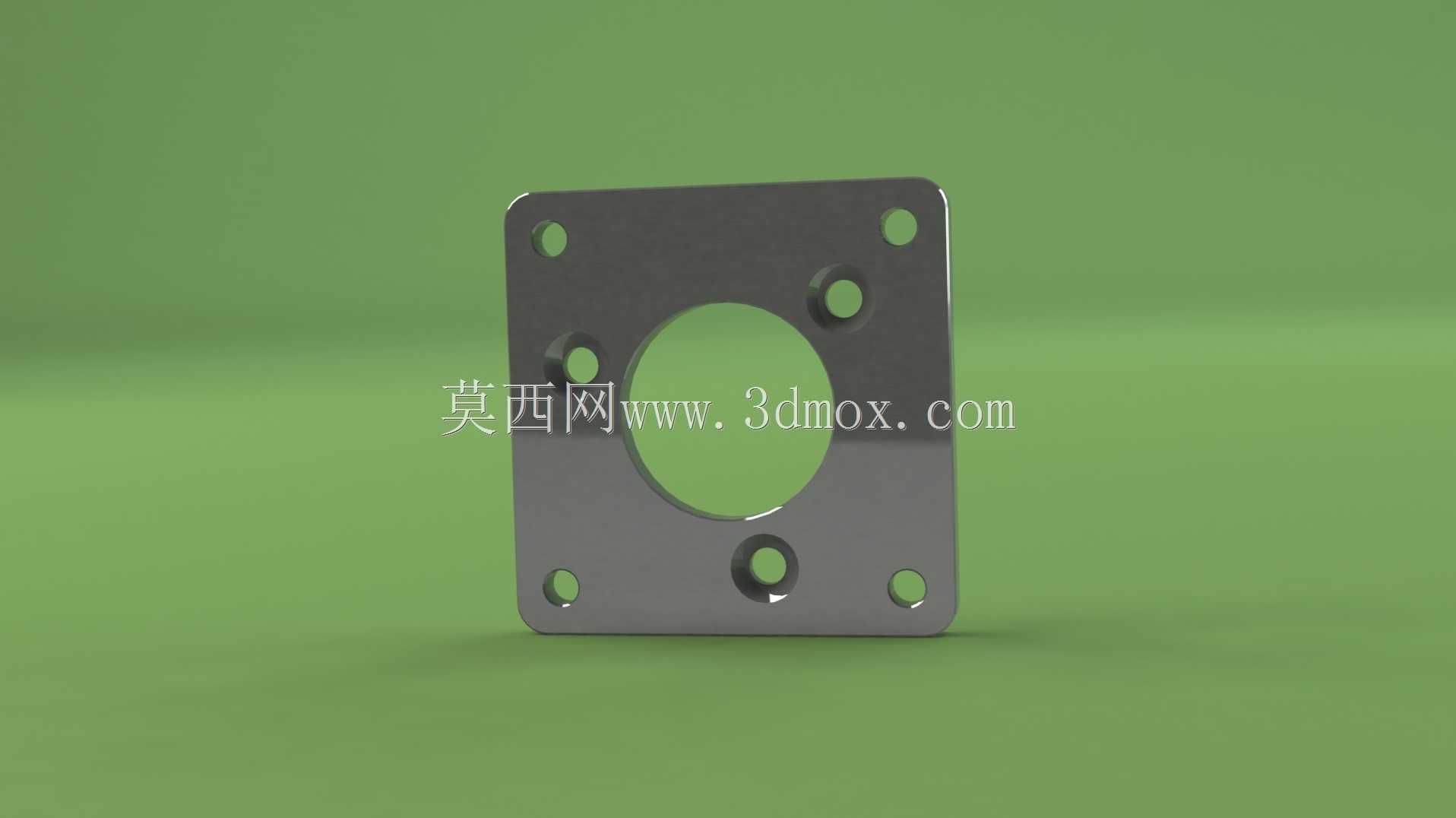

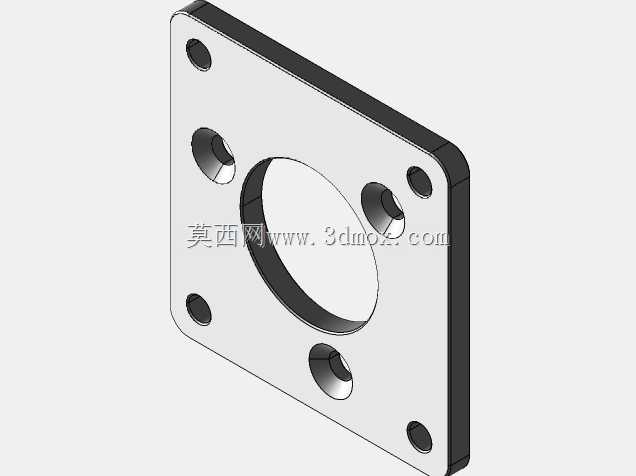

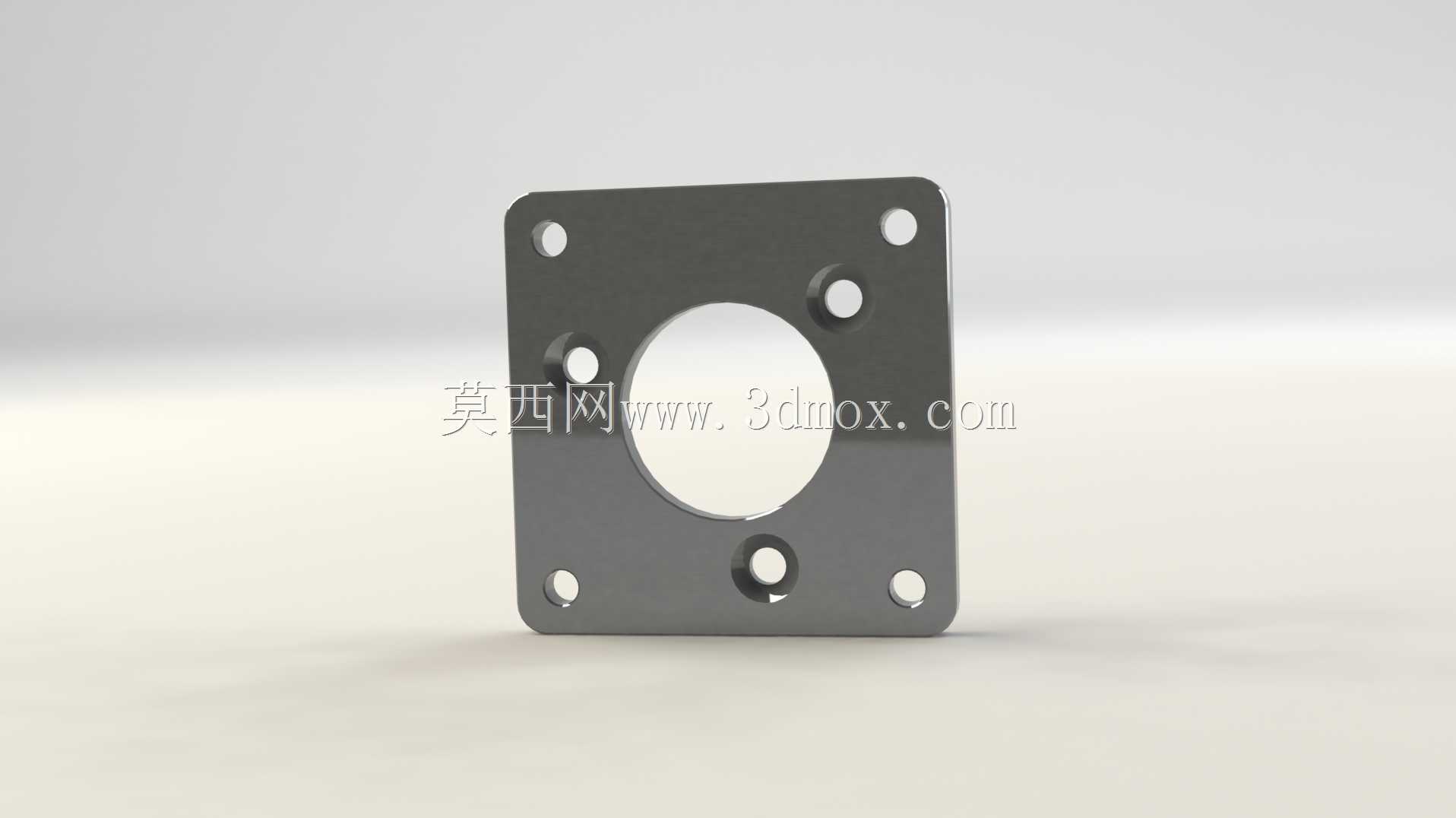

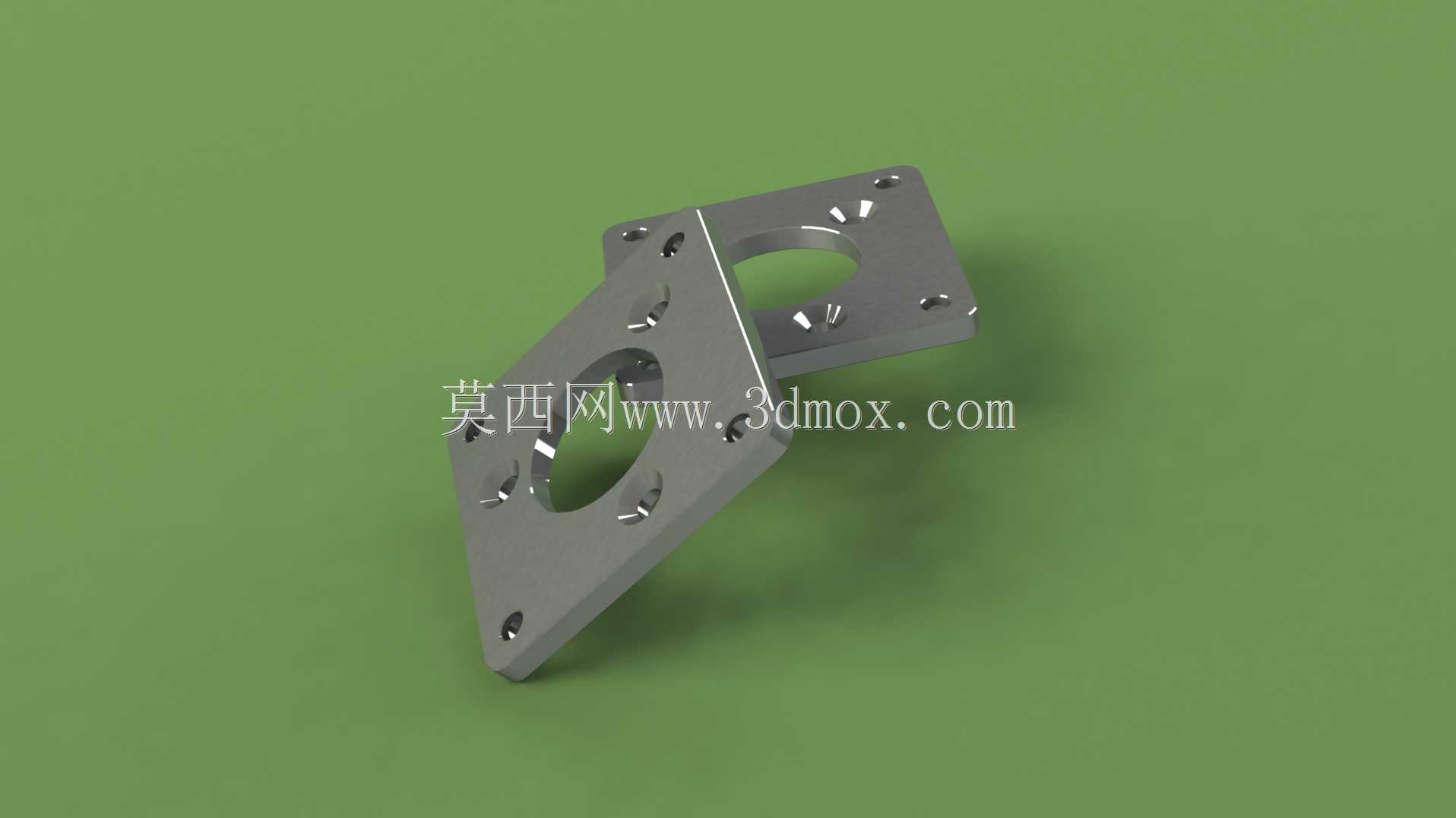

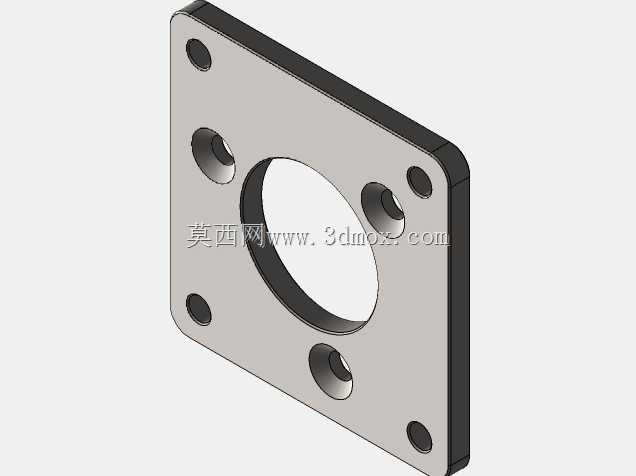

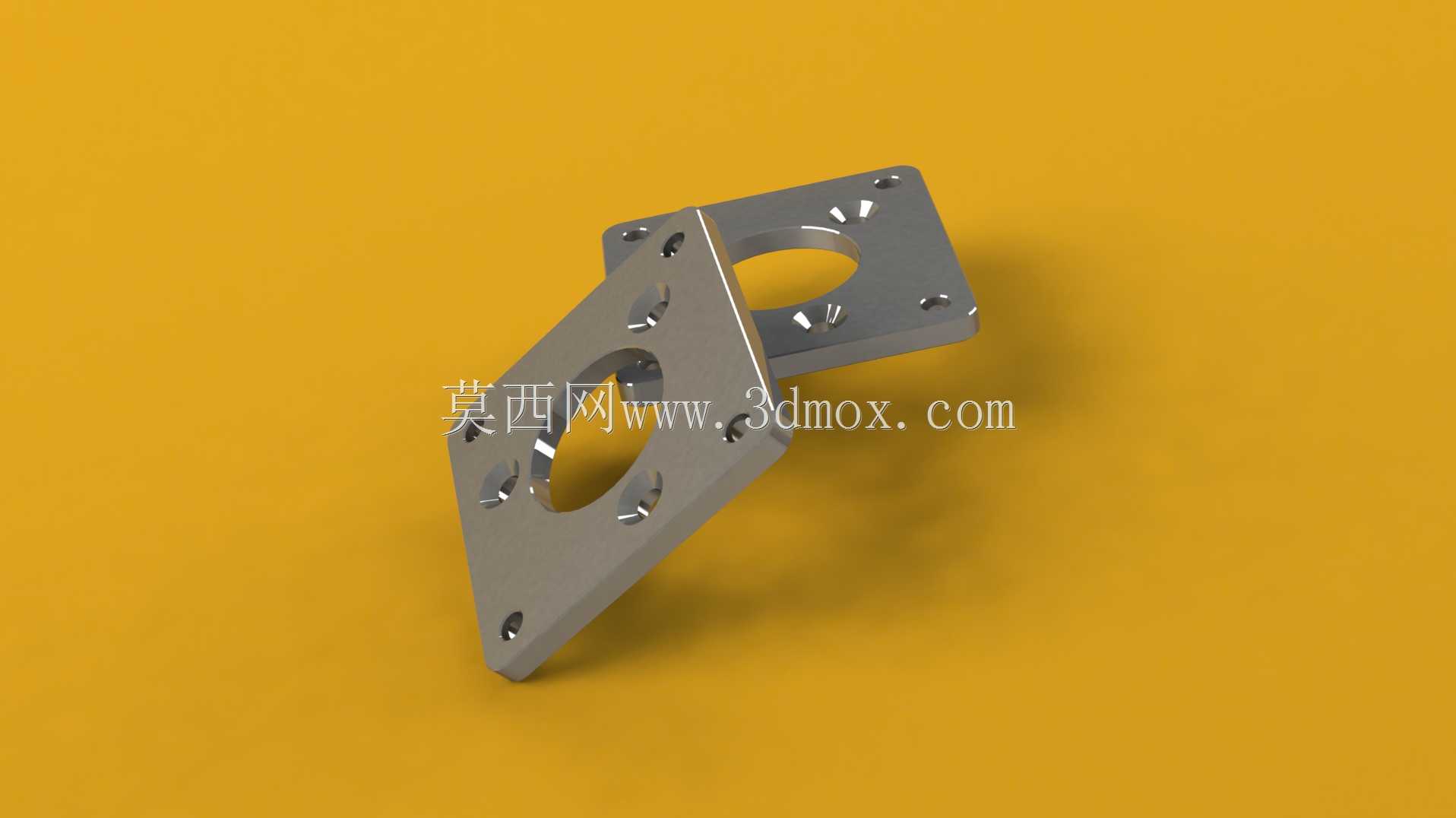

这款安装固定结构主要配套增量式旋转编码器使用，广泛应用在工业自动化生产线的转速检测、位置反馈、角度测量场景中，覆盖包装机械、输送设备、机床进给系统、纺织机械等需要精准运动参数采集的工控领域，是编码器与设备机架之间的核心连接承载部件，直接决定编码器运行时的同轴度精度与长期工作稳定性。在实际设备运行中，旋转编码器需要与被测转轴保持严格的同轴对接，若安装固定结构存在公差偏差，运行过程中会产生径向窜动，轻则导致输出脉冲信号丢转、计数偏差，影响设备定位精度，重则会造成编码器轴承磨损、转轴弯折，直接损坏检测元件。这款安装板采用方形法兰式安装设计，主体为方形金属安装基面，中心预留编码器主体的穿装定位孔，四个角位设置对称的沉头固定孔位，既可以通过螺栓直接固定在设备的安装立板上，也能搭配过渡支架适配不同的安装面角度。设计过程中优先保证安装基准面的平面度公差，安装面与编码器轴线的垂直度控制在极小的公差范围内，避免编码器安装后出现偏斜；法兰边缘的固定孔位采用对称布局，适配市面上同规格编码器的通用安装尺寸，安装时不需要额外对设备原有安装位进行二次打孔改造，降低现场安装的调整难度。安装板的中心定位孔与编码器外壳的配合间隙经过精准核算，既保证编码器可以顺畅装入，又不会出现过大的旷量，配合法兰面上的辅助定位螺丝孔，可以在编码器装入后从侧面顶紧固定，防止设备运行过程中编码器受振动影响出现移位、转动。从安装边界来看，方形法兰的外轮廓尺寸适配常规编码器的安装空间需求，不会与周边的走线槽、传动部件产生空间干涉，安装板的厚度经过强度校核，在设备长期运行产生的振动环境下不会出现形变，始终保持稳定的支撑状态。安装板的表面做了防锈氧化处理，适配车间多油污、多粉尘的复杂工作环境，长期使用不会出现锈蚀卡滞的问题，后期维护拆卸编码器时也不会因为锈蚀导致连接部位卡死。在实际装配场景中，操作人员只需要先将安装板固定在设备预设的安装位，调整好安装面的水平或垂直精度，再将编码器从安装板中心孔穿入，调整编码器转轴与被测转轴的同轴度，最后拧紧侧面的固定顶丝与法兰面的连接螺栓即可完成安装，整个过程不需要复杂的专用工装，大幅缩短现场安装调试的时间成本，同时也能保证编码器长期运行的检测精度，减少因为安装不当导致的设备故障停机概率。
