小型拉杆式双作用气动气缸结构设计

这款小型拉杆式气缸是气动传动系统里的核心执行元件，广泛适配轻工包装、电子装配、小型自动化流水线、工装夹具换位、小件物料推送等紧凑安装空间的作业场景，能够将压缩空气的压力能稳定转换为直线往复机械动能，为工位动作提供可控的推拉力输出，在低负载高频往复的作业工况下具备稳定的动作表现，相比液压执行元件更清洁、响应速度更快，无需复杂的油路配套即可快速部署使用。

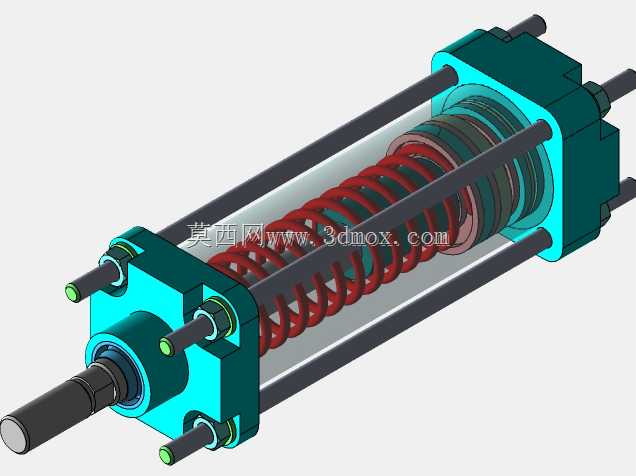

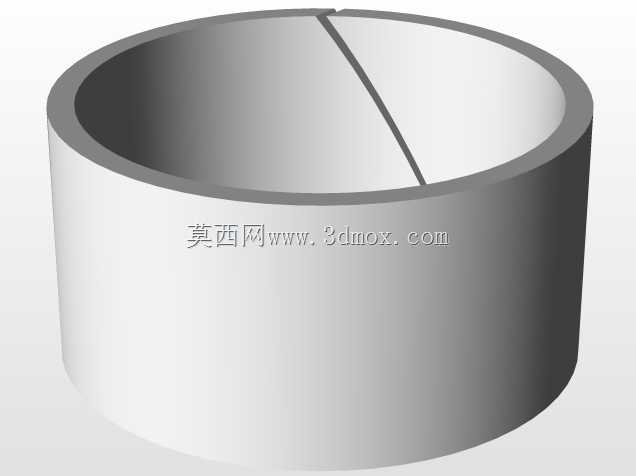

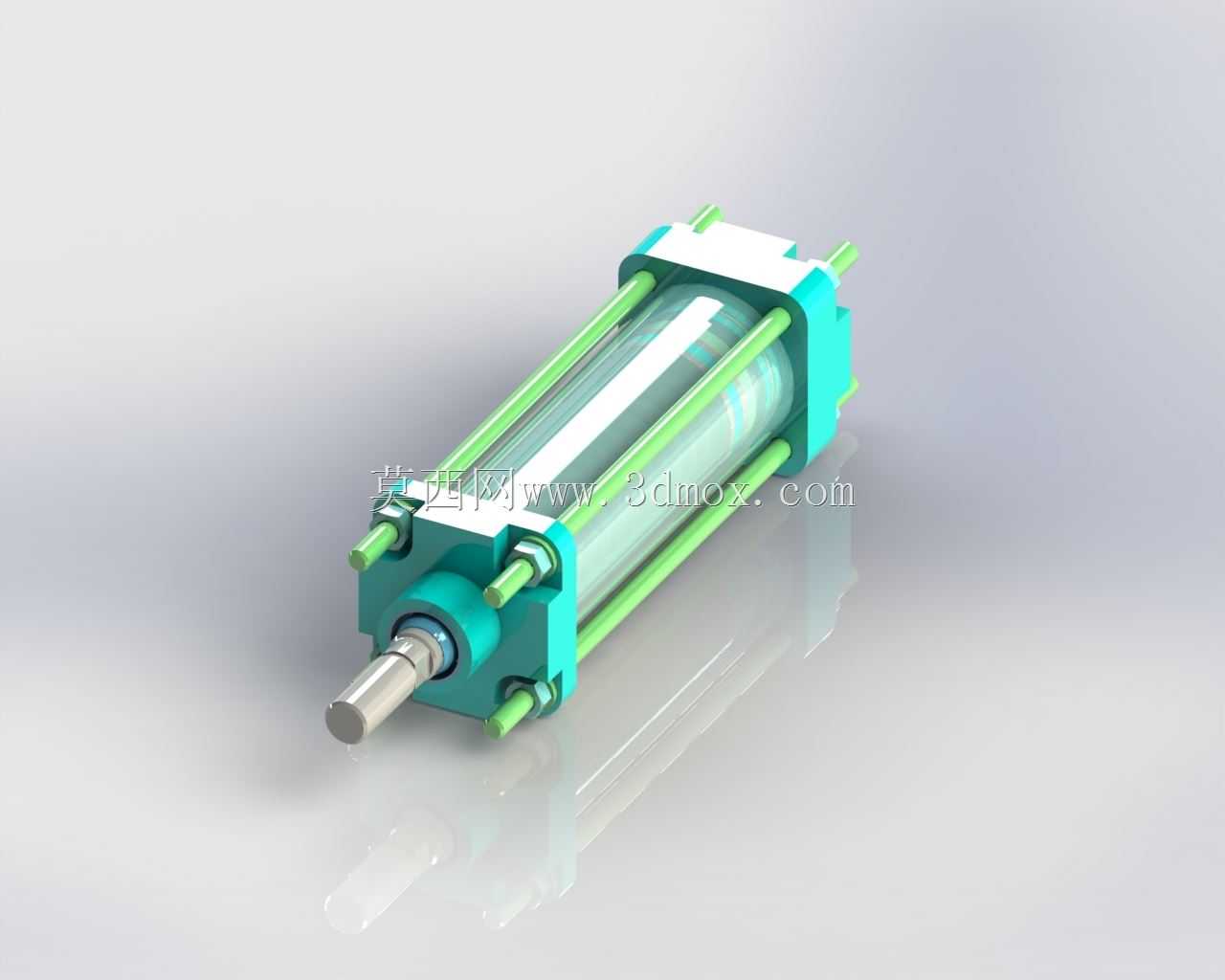

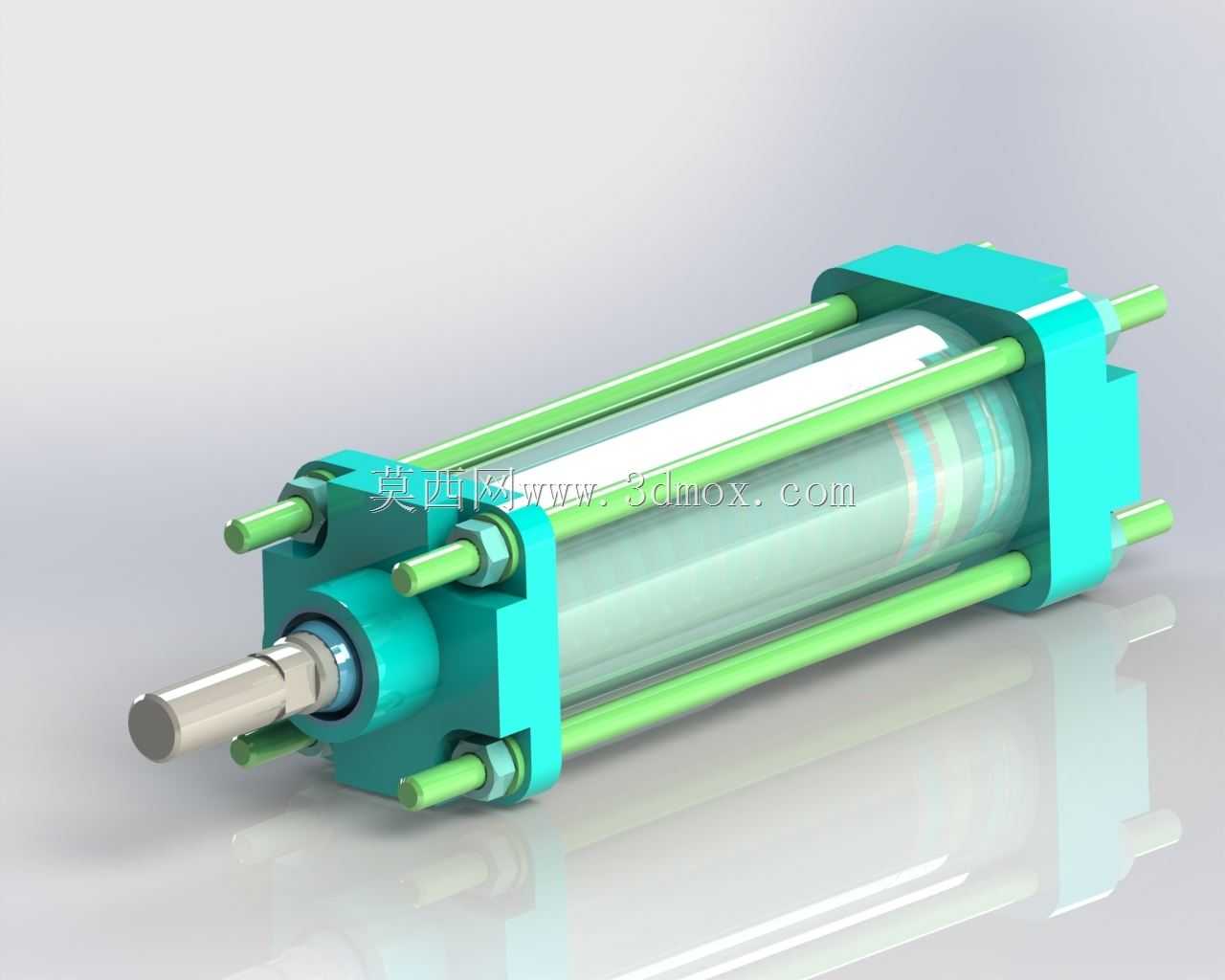

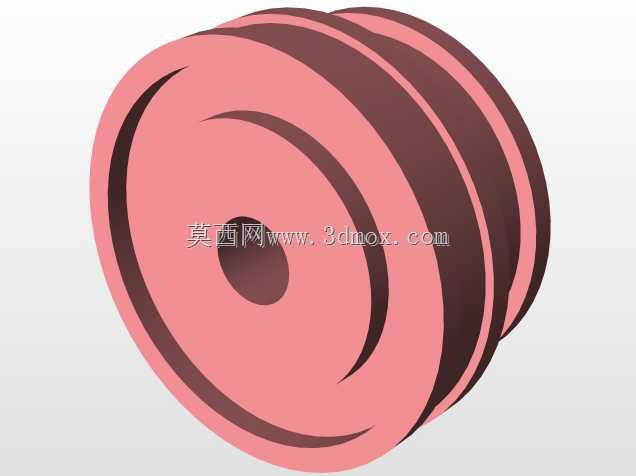

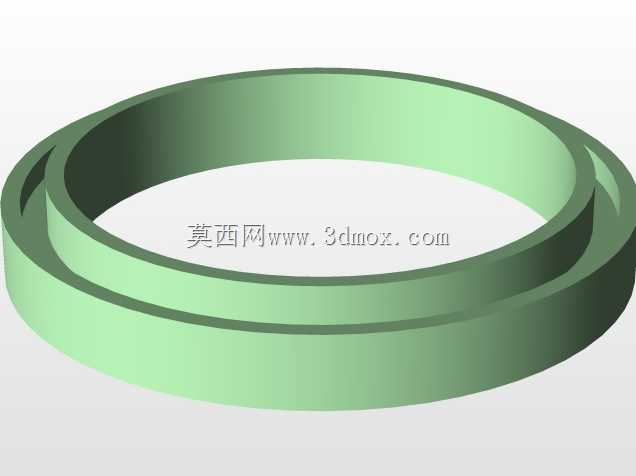

从功能特性来看，该款气缸采用双作用结构设计，可通过两端气口的进出气控制实现活塞杆的伸出与回缩双向动作，无需额外配置复位弹簧，双向行程均能提供稳定的输出力，适配需要双向施力的作业需求；缸体采用透明可视化缸筒设计，能够直观观察活塞的运行位置与缸内密封件的状态，日常巡检维护时无需拆解即可快速判断设备运行状态，大幅降低日常运维的排查难度；四根对称布置的绿色拉杆承担缸筒两端端盖的锁紧拉力，将前后端盖与缸筒牢牢压紧固定，保证缸体在额定气压下的密封可靠性，同时拉杆式结构也方便后期拆解更换密封件，维护成本更低。

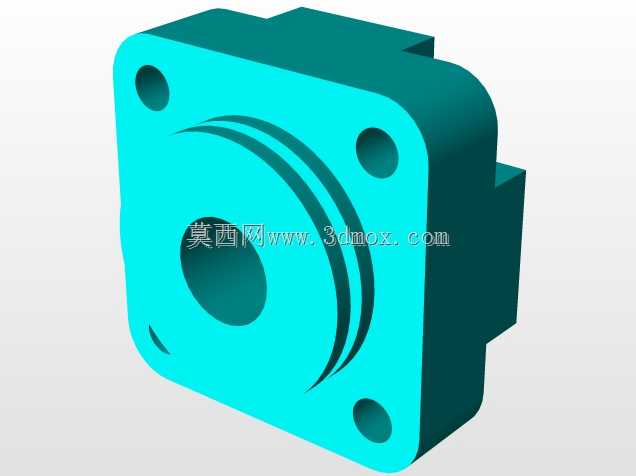

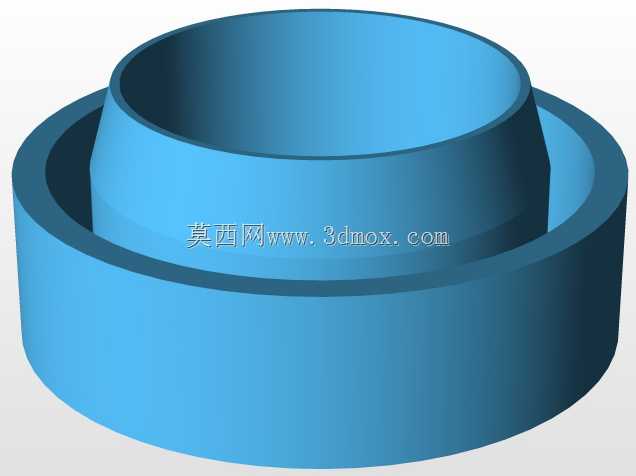

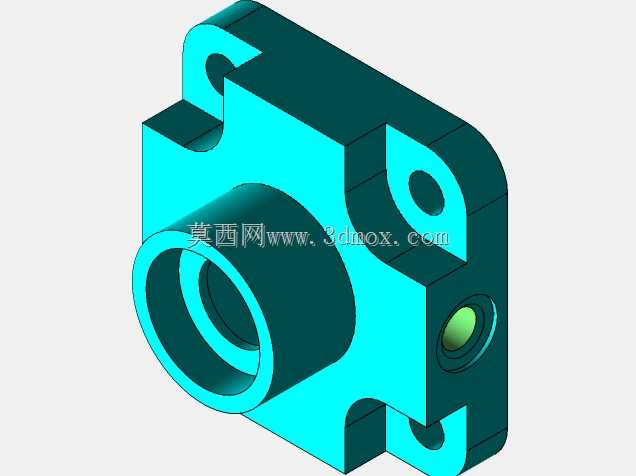

在设计思路上，这款小型气缸优先兼顾紧凑安装空间的适配性，整体外形采用圆柱同轴布局，活塞杆伸出端做了光滑轴颈设计，可配套浮动接头、连接叉等标准安装附件，端盖上预留了标准气口安装位与安装固定孔位，既可以通过端盖的通孔做轴向固定，也能搭配配套安装支架做径向固定，适配多种安装姿态；设计过程中充分考虑了气动元件的通用互换性，各连接尺寸均遵循气动元件通用规范，可直接替换同规格的常规标准气缸，无需对现有设备的安装位做二次改造。

从安装边界来看，该款气缸整体径向尺寸紧凑，轴向长度随行程变化可控，安装时需要预留足够的活塞杆伸出安全距离，避免活塞杆伸出到位后与周边工装发生硬碰撞；缸体周边需要预留不小于拉杆螺母外径的操作空间，方便后期锁紧维护；气口连接位置需要预留气管弯折的空间，避免气管过度弯折影响气路通畅；安装时需要保证气缸的轴向与负载运动方向同轴，避免侧向力长期作用导致活塞杆弯曲、密封件偏磨漏气，延长气缸的实际使用寿命。
