工业视觉检测用紧凑型镜头模组结构设计

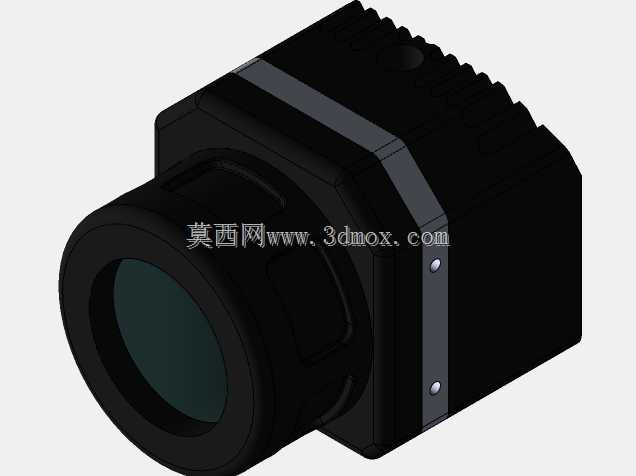

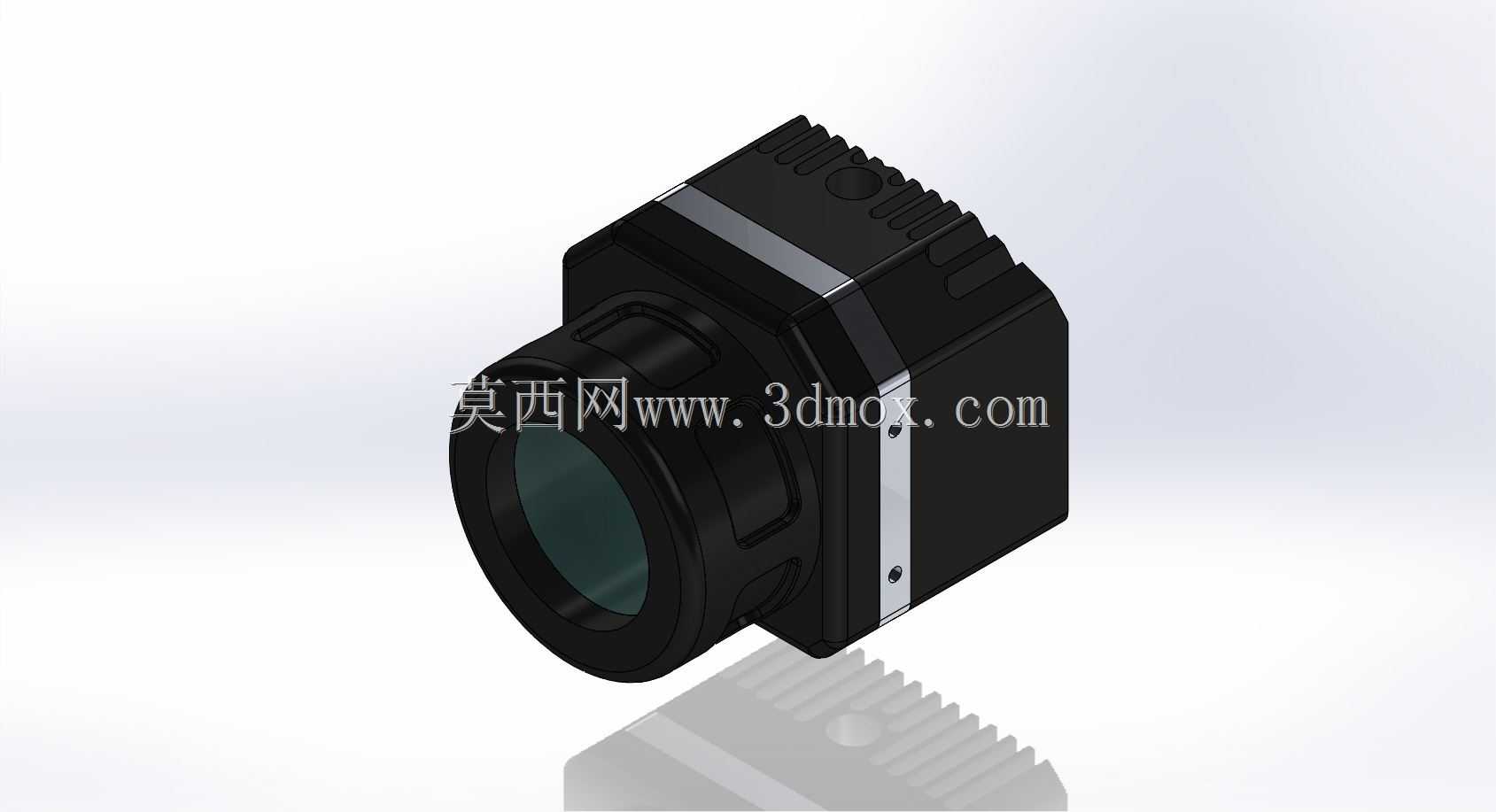

这款紧凑型镜头模组是面向工业视觉检测场景打造的核心成像组件，广泛适配于自动化产线的外观缺陷检测、尺寸精度测量、目标定位引导、条码字符识别等核心工位，能够在电子制造、汽车零部件加工、包装质检、物流分拣等多个领域的视觉系统中承担光学成像的核心功能，为后端的图像算法处理提供清晰、低畸变的原始画面输入。在实际产线运行中，该模组可搭配不同焦距的镜头适配不同工作距离的检测需求，无论是近距离的微小元件瑕疵识别，还是中距离的工件整体轮廓采集，都能通过调整配套镜头参数实现适配，其紧凑的方体结构能够轻松嵌入各类狭小的设备安装空间，不会占用过多的产线布局位置，适配各类集成度较高的自动化检测设备的安装需求。从功能特性来看，该模组采用镜头与成像主体一体化的结构设计，前端镜头部分做了多层阶梯式的密封结构，能够阻挡车间环境中的粉尘、切削液飞沫进入光学腔体内部，避免镜片污损影响成像质量；主体侧面设置的散热鳍片结构，能够在设备长时间连续运行时快速导出内部成像元件工作产生的热量，避免高温导致的成像噪点增加、画面漂移等问题，保障7*24小时连续作业下的成像稳定性。在设计思路上，整体遵循工业设备实用优先的设计原则，将光学通路、成像电路板、散热结构做了高度集成化的布局，在保证光学成像所需的光路长度前提下，尽可能压缩整体的外形体积，主体采用方正式的外壳结构，四个边角做了微小的倒角处理，既避免锐边在安装时划伤操作人员，也能让外壳结构具备更好的抗形变能力，即使在安装紧固时受力也不会出现腔体变形挤压内部光学元件的问题。在安装边界设计上，模组主体的侧面预留了标准的安装定位孔位，可直接通过螺丝固定在视觉支架或者设备安装板上，安装时的定位基准面做了高精度的平面度处理，能够保证镜头光轴与安装面的垂直度，减少安装后的角度校准工作量；前端镜头的接口采用通用的工业镜头标准接口，用户可根据实际检测的视野范围、精度需求更换不同规格的配套镜头，无需对模组主体结构做任何改动，具备极强的场景适配灵活性。整体结构的尺寸控制充分考虑了现有工业视觉设备的通用安装空间，既不会因为体积过大无法嵌入紧凑的检测工位，也不会因为过度压缩体积影响散热性能与光学通路的合理性，各部分结构的衔接处都做了公差匹配设计，能够保证批量生产时的装配一致性，降低生产装配的调试难度。
